مصنعو آلات بثق الأسلاك والكابلات

كيف تقود كيمياء البوليمرات تصميم اللولب والقالب

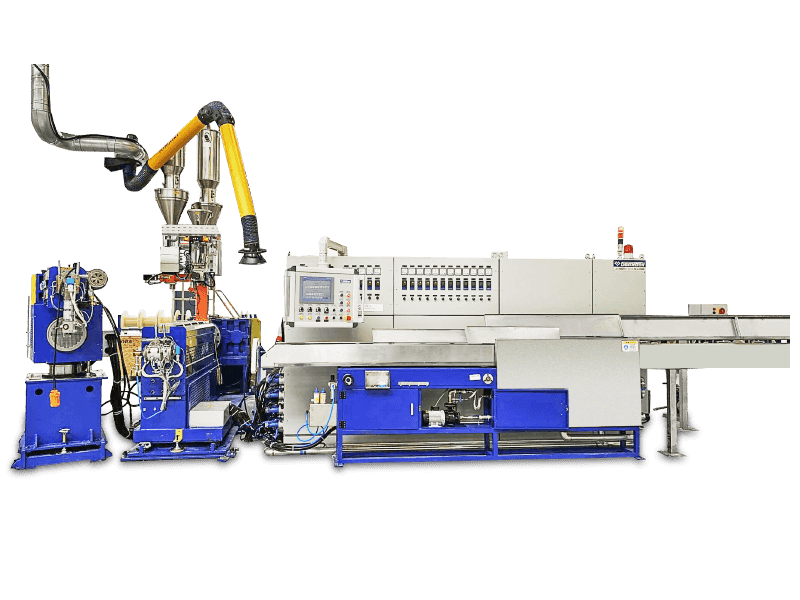

في آلة بثق عزل الأسلاك الاختيار، القرار الأول لا يتعلق أبدًا بالسرعة - بل يتعلق بالبوليمر. تذوب مركبات بولي كلوريد الفينيل وتعالج بشكل مريح في نطاق أقل، ويحتاج البولي إيثيلين للأغراض العامة إلى مزيد من الحرارة ليتدفق بالتساوي، ويتصرف البولي إيثيلين المتقاطع (XLبي) بشكل مختلف مرة أخرى بمجرد تقديم إضافات المعالجة، وتتطلب البوليمرات الفلورية مثل محطة إثراء الوقود درجات حرارة أعلى بكثير للبرميل والقالب مع تحكم أكثر إحكامًا في القص. سيؤدي المسمار ذو نسبة الضغط الخاطئة للراتنج إما إلى حرق المادة أو تركها تحت اللدونة، ويظهر كلا وضعي الفشل لاحقًا كمقاومة عزل غير متناسقة أو عيوب في السطح. تقوم شركة Gemwell Electrical Technology Co., Ltd. بتصميم هندسة لولبية وطول أرض القالب حول عائلة الراتنج المحددة التي يستخدمها العميل، بدلاً من تقديم ملف تعريف عالمي واحد، لأن اختلافات سلوك الذوبان بين هذه المواد كبيرة بما يكفي لتغيير جودة الإخراج حتى عندما تظل سرعة الخط ثابتة.

موازنة سرعة الخط مع دقة سمك الجدار

دفع أ آلة بثق الكابلات عالية السرعة يؤدي الإنتاج الأعلى دائمًا إلى الضغط على تحمل سمك الجدار، لأن تدفق الذوبان الأسرع عبر القالب يترك وقتًا أقل للبوليمر للاسترخاء قبل أن يصل إلى حوض التبريد. هذا هو السبب في أن مراقبة السعة واللامركزية يتم وضعها مباشرة بعد القالب على معظم الخطوط الحديثة - يحتاج المشغلون إلى ردود فعل في الوقت الحقيقي لالتقاط الانجراف قبل أن تصبح البكرة بأكملها خارج المواصفات. على معدات بثق الكابلات الدقيقة ، تقوم شركة Gemwell بإقران حوض تبريد أطول وأكثر اعتدالًا مع تعديل أكثر إحكامًا لتركيز القالب بحيث لا يضطر العميل الذي يستخدم إشارة أو كابل بيانات دقيق القياس إلى مقايضة الإخراج من أجل الاتساق؛ الهدف هو الحفاظ على منحنى التسامح مسطحًا قدر الإمكان عبر نطاق السرعة العملي بدلاً من قبول مقايضة حادة.

منحنى المقايضة النموذجي

يتسطح المنحنى على خط مضبوط جيدًا، لكنه لا يختفي تمامًا أبدًا - ولهذا السبب تنتمي عمليات فحص تركيز القالب إلى كل روتين تغيير وليس فقط عند الإعداد الأولي.

تنسيق البثق مع التواء، التغليف، والكابلات

A ماكينة بثق الكابلات نادرًا ما يتم تشغيلها كمحطة معزولة في مصنع حديث - حيث يتم التعامل بشكل متزايد مع بثق العزل، واللف، والتغليف، والكابلات النهائية كعملية واحدة متصلة بدلاً من أربع وظائف منفصلة. يركز نهج جيمويل على إتقان كل هذه الخطوات الأربع معًا، لأن التغيير الذي يحدث في أعلى الطارد (انتفاخ القالب، معدل التبريد، شد السحب) يظهر في اتجاه مجرى النهر كمشكلة التواء أو كابلات إذا لم تكن المرحلتان متصلتين. أدوات القياس والضبط الرقمية - مزامنة سرعة الخط، وردود الفعل على التوتر، وتسجيل البيانات تلقائيًا عبر المحطات - تمنح المشغلين طريقة لرؤية هذا الاتصال بدلاً من اكتشافه بعد حدوثه على بكرة نهائية.

وهذا أيضًا حيث أ آلة بثق الأسلاك والكابلات يكسب الحفاظ على وظائف متعددة النواة أو كابلات البيانات: قطر العزل المتسق الذي يغذي مرحلة الالتواء يعني تقليل مشكلات عدم التوازن بين زوج إلى زوج لاحقًا، وهي تكلفة يتم توفيرها جيدًا قبل أن يصل الكابل إلى فحص الجودة الخاص بالعميل.

• يتغذى قطر مخرج الطارد مباشرة في حسابات طول الوضع الملتوية
• يعد عدم تطابق التوتر بين المحطات مصدرًا شائعًا للخردة ويمكن تجنبه
• يؤدي تسجيل البيانات المشتركة عبر المراحل إلى تقليل وقت التحقيق في السبب الجذري

كفاءة المواد كمقياس للإنتاج

نادرًا ما تبدأ الاستدامة في تصنيع الكابلات ببيان سياسة - فهي تبدأ على خط البثق، حيث يكون الجدار العازل الرقيق ولكن المتوافق، والذي يتم تثبيته باستمرار، هو الطريقة الأكثر مباشرة لاستخدام كمية أقل من البوليمر لكل متر من الكابل النهائي. تضع شركة Gemwell هذا الأمر في إطار مساعدة العملاء على تحقيق الإنجازات إنتاج أكثر بمواد أقل : إن التحكم الأكثر صرامة في التسامح ليس مجرد حجة للجودة، بل هو حجة لاستهلاك الراتنج، حيث أن كل جزء من المليمتر من السُمك الزائد غير الضروري في مهمة كبيرة الحجم يؤدي إلى تكلفة مادية حقيقية عبر عملية الإنتاج. إن تقليل إعادة العمل والخردة غير المطابقة للمواصفات له نفس التأثير - يلزم إعادة تشغيل عدد أقل من الأمتار، مما يقلل من استخدام المواد وساعات عمل الماكينة لكل كيلومتر نهائي من الكابل.

لقطة قدرة العملية

الأسئلة المتداولة

ما الذي يفصل في الواقع الخط عالي السرعة عن الخط الذي يركز على الدقة؟

في الغالب إعداد التبريد والمراقبة بدلاً من أسطوانة الطارد نفسها - يعطي التكوين عالي السرعة الأولوية للإنتاجية ووقت بقاء تبريد أقصر، بينما يعمل التكوين الدقيق على تمديد التبريد وتشديد حلقة القالب/المراقبة، حتى لو كان ذلك يعني التشغيل أبطأ إلى حد ما على نفس حجم الموصل.

هل يمكن لخط بثق واحد التبديل بين المواد العازلة دون الحاجة إلى إعادة صياغة كبيرة؟

يمكن ذلك، ولكن يجب أن يناسب الملف اللولبي والقالب النطاق الأوسع من الراتنجات التي من المتوقع أن يعمل بها الخط - الملف التعريفي الذي تم اختياره فقط لـ PVC سيكون أداؤه سيئًا إذا تم تقديم XLPE أو FEP لاحقًا، لذا فإن مرونة المواد هي قرار تم اتخاذه في مرحلة التصميم، وليس شيئًا يضاف بعد ذلك.

لماذا يهم تصميم القالب أكثر من سرعة اللولب وحدها؟

تتحكم سرعة اللولب في مقدار الذوبان الذي يصل إلى القالب، لكن القالب نفسه يتحكم في مدى توزيع هذا الذوبان بالتساوي حول الموصل - سوف ينتج القالب غير المتطابق مشاكل انحراف بغض النظر عن مدى ضبط المسمار في اتجاه التيار.

هل يُترجم التحكم الأكثر صرامة في سمك الجدار إلى توفير كبير في المواد؟

في حالة التشغيل بكميات كبيرة، نعم - حتى الانخفاض البسيط في متوسط ​​سمك الجدار، والذي يتم تثبيته بشكل متسق وليس فقط عند الطرف المنخفض من شريط التسامح، يضيف إلى كمية قابلة للقياس من الراتينج الموفر لكل كيلومتر من الكابل النهائي.
