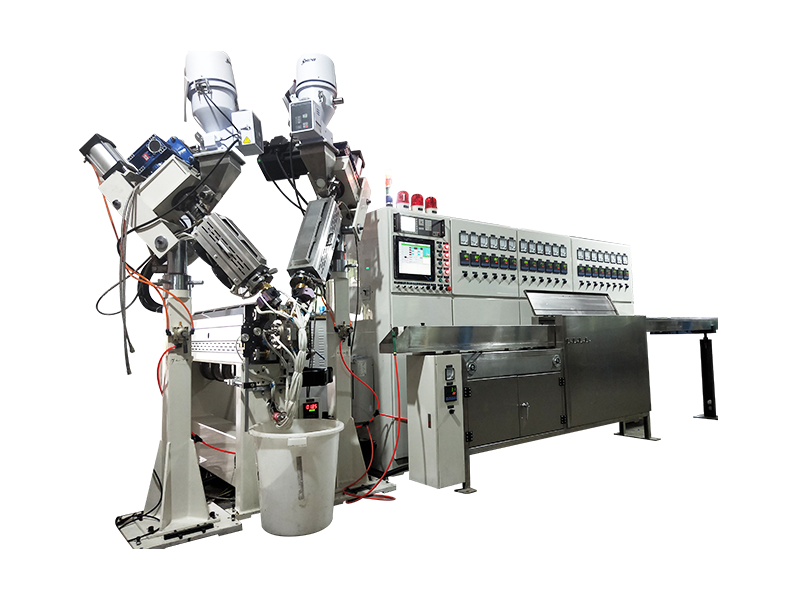

الرغوة PE/PP/PU خط اسطوانة عزل الأسلاك الأساسية الرغوية

خط إنتاج عزل الأسلاك الأساسية الرغوية الكيميائية المصنوعة من PE/PP/PU عبارة عن جهاز غير قياسي مع التخصيص. نموذج الماكينة الرئيسي هو بشكل عام 35-60 مم. وهو مناسب لتقلب عزل الأسلاك الأساسية لمواد الرغوة الكيميائية لكابل الإشارة. يمكن أن يؤدي بثق الرغوة إلى تقليل الثابت العازلة للطبقة العازلة ، وتكبير تأثير الجلد لنقل الإلكترون ، وتقليل توهين الإشارة ، وزيادة مسافة نقل الإشارة. أثناء عملية بثق الرغوة ، يحدد الضغط ودرجة الحرارة داخل كل منطقة من برميل البثق كثافة الرغوة النهائية للمادة. تتناسب درجة الحرارة والضغط مع بعضها البعض ومن المهم التحكم في ضغط البثق ودرجة الحرارة. بالنسبة للأجزاء التي يتدفق فيها المواد ، يظل الضغط متسقًا ويتم التحكم في درجة الحرارة في غضون ± 1 درجة مئوية للحفاظ على ضغط مستقر ودرجة رغوة المادة. نظرًا لضعف القوة لطبقة العزل الرغوية ، يتم تغطية الجلد الصلب على الطبقة الخارجية للطبقة الرغوية من أجل تعزيز قوة السلك الأساسي ، وبالتالي فإن استخراج الرغوة الكيميائية هو في الغالب بثق مزدوج الطبقة. يتمتع بثق السلك الأساسي الكيميائي المرغوب فيه بالخصائص التالية: برميل المسمار السلس وغير اللامع للمواد ، والمواد المخلوطة جيدًا ورغاوي بالتساوي عن طريق المسمار ، والتحكم الدقيق في درجة الحرارة ، والسيولة الجيدة مع عدم وجود عرقلة من شانيل رأس الماكينة ، وتركيزنا بشكل كبير على ذلك. من حيث الأجهزة ، يمكننا توفير مجموعة متنوعة من النماذج وعلامات الإكسسوارات الأساسية للمستخدمين للاختيار من بينها. فيما يتعلق ببرامج التحكم الكهربائي ، يمكننا أيضًا توفير أساليب التحكم الكهربائية الاقتصادية والعملية أو الأكثر تقدماً. بسبب التكوينات الشاملة المختلفة ، يختلف سعر هذا الجهاز أيضًا. لذلك ، فإن العامل الرئيسي الذي يحدد سعر هذا الجهاز هو تحديد مستوى تكوين المنتج للمستخدم. بالإضافة إلى ذلك ، نظرًا لأن هذا المنتج عبارة عن معدات مخصصة غير قياسية مع إنتاج صغير فقط ، فإنه يستغرق فترة أطول للتصميم والتصنيع والتركيب ودورة التصحيح طويلة. يجب على المستخدمين حجز دورات شراء كافية لتحقيق تسليم مثالي للمنتج.

سؤال +
منتج تفاصيل

عناصر

موقف الدفع
موقف الاستقامة
مسبق
الطارد الرئيسي
آلة الحقن
رئيس الطارد
صمام تصريف المواد عن طريق التمرير
تغذية مجفف قادوبر
درجة حرارة ثابتة
خزان مياه التبريد
المكثفات الإلكتروستاتيكية الماء
فوهة تهب الهواء
كابستان
حامل تراكم الأسلاك
عداد العداد
مقياس قطر الليزر
اختبار شرارة عالية التردد
ارفع
مربع التحكم في الكهرباء
فيما يلي خيارات مخصصة
طابعة
جهاز فراغ
مجفف ضربة
كاشف مقطوع
مقياس غريب الأطوار
لوحة الإعلانات الإلكترونية
يمكن تخصيص وإضافة المعدات المساعدة المحيطية الأخرى.

المواصفات الفنية

المعلمات الفنية الرئيسية 35 25نوع 40 30type 45 35type 50 35نوع 60 40type
نوع سلك مناسب مناسبة لكابل التردد العالي وكابل البيانات وكابل الإشارة والكابل الإلكترونية وأسلاك أخرى من مقرض عزل الرغوة الكيميائية للأسلاك النحاسية.
نطاق الموصل بالنسبة لنا المعيار AWG36-30 AWG34-28 AWG32-26 AWG30-22 AWG28-18
نطاق قطر الموصل Ø0.13-0.25mm Ø0.16-0.32 Ø0.20-0.40mm Ø0.25-0.65mm Ø0.32-1.02mm
نطاق منطقة الموصل 0.01-0.05m㎡ 0.02-0.08m㎡ 0.03-0.13m㎡ 0.05-0.32M㎡ 0.08-0.81M㎡
بثق القطر الخارجي Ø0.5-0.8mm Ø0.6-1.0mm Ø0.8-1.2mm Ø1.0-1.6mm Ø1.3-2.5mm
نطاق سرعة السلك 20-200متر/دقيقة 30-300متر/دقيقة 40-400متر/دقيقة 50-500متر/دقيقة 60-600متر/دقيقة
بنية الآلة خذ رأس البثق باعتباره المحور المركزي ، يتم توزيع جميع الأجزاء من الدفع إلى الاستيلاء خطيًا. يبلغ ارتفاع خط البثق القياسي طوله 1 متر وطول إجمالي يتراوح بين 24 و 28 مترًا
نوع الدفع يمكن أيضًا تخصيص حامل الدفع النشط النشط القياسي ، ورفع الكهرباء ، وتشديد الهوائية ، وأنواع أخرى مثل Payer Pay-Off ، ونوع العمود ، وموقف دفع الطاقة الآخر.
مواصفات الدفع Ø200/300 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
قوة الدفع 3.7kw 5.5kw 7.5kw
نوع التوتر في الدفع حرك أو إضافة/إزالة كتل الموازنة لضبط التوتر ، ويمكن أيضًا تخصيصها لضبط التوتر باستخدام محرك مؤازر.
رف تقويم إطار تقويم الموصل 5 عجلات ، عجلة تقويم الموصل هي OD Ø60 ، الأخدود المفرد ، مع صندوق الأدوات.
نوع من مسبق يمكن تخصيص تسخير الفرن المغلق مع الدورة الدموية للهواء الساخن ، أو تسخير الأسلاك النحاسية من نوع الموصلات أو السلك من خلال المسبق.
قوة مسبق 8kva
سرعة البثق الحد الأقصى 90 دورة في الدقيقة
إخراج الطارد 30 كجم/ساعة 40 كجم/ساعة 50 كجم/ساعة 60 كجم/ساعة 90 كجم/ساعة
طارد السلطة 7.5kw 11kw 15 كيلو وات 22 كيلو وات
المعلمات المسمار نسبة L/D هي 28: 1 ، نسبة الضغط هي 3.0. وهو يتكون من مادة المسمار 38Crmoala ويمكن تخصيصها.
نوع التدفئة يلقي حلقات تسخين الألومنيوم للجسم ، حلقات تسخين النحاس للعنق ، أنابيب التدفئة الكوارتز لمشابك الرأس/الرؤوس/الموت.
عدد التحكم في درجة الحرارة الجسم 4 المشبك 1 الرقبة 1 رأس 1 يموت 1
قوة تسخين الماكينة 6 كيلو وات 8kw 9kw 10 كيلو وات 14 كيلو واط
برميل تبريد 4 قسم مروحة الطرد المركزي
تغذية مجفف قادوبر 12 كجم 25 كجم 50 كجم
طاقة آلة الحقن آلة حقن الشريط الأفقي مع التحكم في درجة حرارة 3 مراحل للجسم والتحكم في درجة حرارة المرحلة من الرقبة ، يمكن أيضًا تخصيص آلة حقن الشريط العمودي.
مردود آلة الحقن 6 كجم/ساعة 10 كجم/ساعة 15 كجم/ساعة 15 كجم/ساعة 25 كجم/ساعة
طاقة آلة الحقن 2.2kw 3.7kw 5.5kw
لوحة العسل الماكينة مصنوعة من 316 من الفولاذ المقاوم للصدأ دون الطلاء الكهربائي. له هيكل تدفق موجه داخليًا ، مع وجود ثقوب التدفق المترابطة بواسطة Chamfers بدون زوايا ميتة. يتم إغلاق لوحة قرص العسل والشفة مع مانعة للتسرب مدبب لمنع التسرب.
نوع الرأس يمكن تخصيص رأس التلقائي التلقائي من النوع U7 ، حركة ضغط موحدة عداء خارجي ، بهياكل مختلفة مثل طبقة واحدة/شريط حقن مزدوج/شرائط حقن مزدوجة وما إلى ذلك ، وما إلى ذلك ، وما إلى ذلك ، وما إلى ذلك ، وما إلى ذلك. (توسيط السيارات القابلة للتعديل) يمكن أيضًا تخصيص رأس البثق.
رأس العلامة التجارية تم تصنيع رأس الماكينة في الصين ويمكن تخصيصه إلى علامات تجارية أخرى مثل Eurotek و Unitek و Eurocab و Microdia
مشبك الرأس هناك نصفين من مشبك رأس الماكينة ، مع مجموعتين لأعلى وهبوطا من مسامير مشبك قضيب متزامن. يمكن تضمين وجع في اتجاه واحد ، ويمكن تخصيص أنواع أخرى من مشابك رأس الجهاز.
اختبار الضغط المعيار هو بدون وظيفة الكشف عن الضغط ، يمكن إضافة أجهزة استشعار الضغط أو صمامات أمان الانفجار إلى شفة الرأس.
صمام تصريف المواد عن طريق التمرير صمام تصريف المواد عن طريق التمرير
تسوية الرأس اعتماد هيكل دبوس محدد من شفة الرأس ، لا يزال مستوى ارتفاع الرأس دون تغيير لفترة طويلة.
flume متحركة درجة حرارة ثابتة محققة ، خزان درجة حرارة متداولة ذاتي. وهو مزود بأنابيب تسخين 9 كيلو وات ، ويصنع الخزان بالكامل من مادة SUS304. يبلغ الطول القياسي للخزان الصغير 1250 ملم ، وخيارات التخصيص متوفرة.

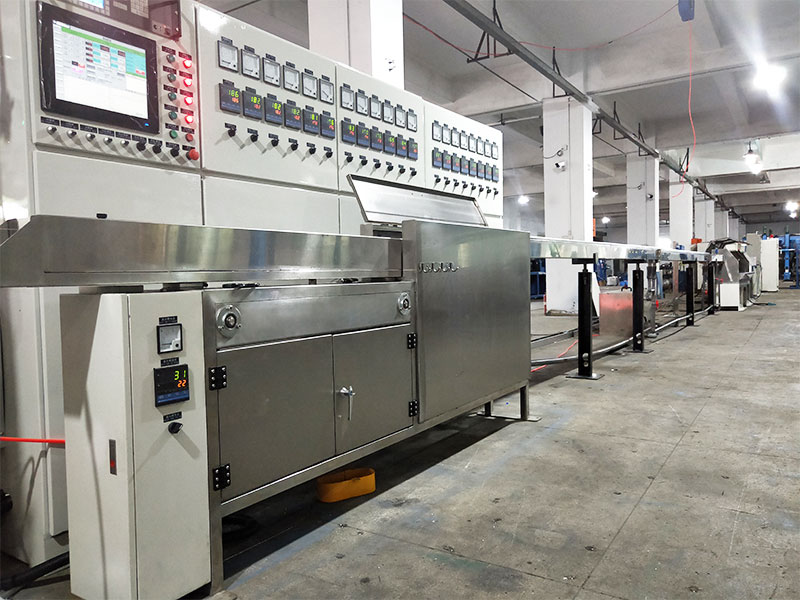

خزان التبريد دبابة واحدة على شكل حرف واحد على شكل حرف U ، نظام تبريد المياه المتداول ، لا مبرد الماء. الخزان بأكمله مصنوع من مادة SUS304. تتوفر خزانات مزدوجة الطبقة على شكل حرف U أو على شكل W للتخصيص.
فوهة عالية الضغط الهواء فوهة نفخ من النوع المقلوب ، مادة بوم ، هيكل نفخ مزدوج ، يقع في خزان المياه المتحركة ، خزان مياه التبريد ، كابستان. يمكن تخصيص أنواع أخرى من نوع فوهة النفخ.
نوع كابستان سبيكة من التيتانيوم خفيفة الوزن وملابس مقاومة لللباس غير القابل للصدأ كابستان
قطر عجلة كابستان Ø375 تصميم عجلات من تيتانيوم عالية القوة.
قوة كابستان 3.7kw محرك المؤازرة.
موقف توتر تراكم الأسلاك حامل توتر تراكم الأسلاك المائل ، طوله إجمالي 12 مترًا ، مسار صفيحة فولاذية ، سيارة خفيفة الوزن ، 10 أخاديد + 9 أخاديد لعجلة تراكم الأسلاك ، تبلغ سعة تخزين الأسلاك الكلية 180 مترًا. التوتر المحرك المؤازر ، والأنواع الأخرى متوفرة.
قطر عجلة تراكم الأسلاك Ø120 ، يمكن تخصيصها Ø150 ، يمكن تخصيصها Ø180 ، يمكن تخصيصها
عداد العداد دليل عداد عداد العجلة مع محيط عجلة متر من 400 مم. يستخدم تشفيرًا للكشف ويسمح بالتعديل الدقيق لمعامل تصحيح العداد. تتوفر أنواع أخرى من أجهزة التنازل عن العدادات.
نوع الاستيلاء يمكن تخصيص نوع العمود ذو الرأس المزدوج ، أو نوع تغيير بكرة أوتوماتيكية أو آلات الأسلاك غير الأخرى غير الممتازة.
مواصفات بكرة الالتقاط Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
قوة الاستيلاء 2.2kw 3.7KW
ترتيب الأسلاك الاستيلاء محرك مؤازرة 0.4 كيلو وات لترتيب الأسلاك
المكثفات الإلكتروستاتيكية الماء مكثف بيتا المائي الساكن ، العلامات التجارية الأخرى ، مثل Beta/Sikora/Zumbach/Proton/Takikawa ، يمكن تخصيصها.

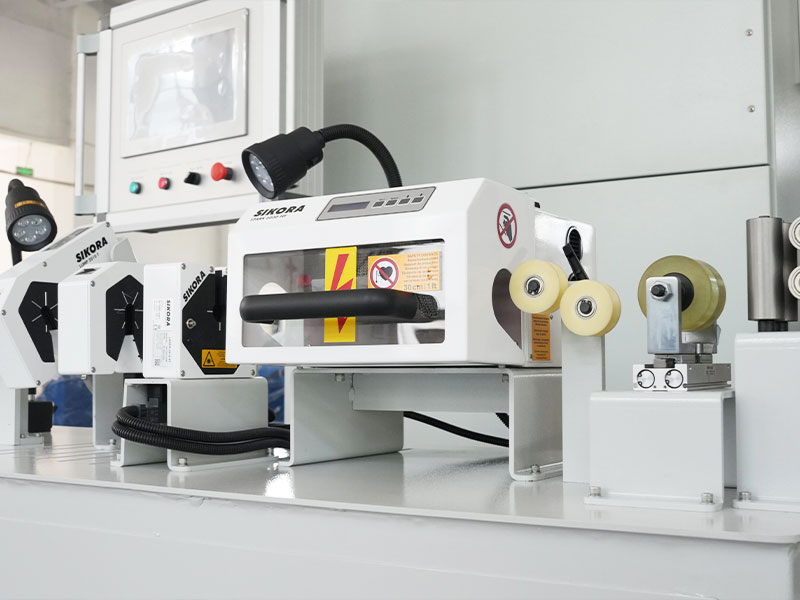

مقياس قطر الليزر مقياس قطر الأسلاك المصنوعة في الصين ، ونوع المحاور الواحدة ، ودقة القياس هي 0.001 ، والعلامات التجارية الأخرى ، مثل Sikora/Zumbach/Proton/Takikawa ، وما إلى ذلك.
اختبار شرارة عالية التردد اختبار شرارة عالي التردد من نوع حبة المصنوعة في الصين ، الجهد هو 0-15 كيلو فولت ، ويمكن تخصيص العلامات التجارية الأخرى ، مثل كلينتون/سيكورا/البروتون.
مربع التحكم في الكهرباء خزانة كهربائية VlCTOR مطلية بطلاء مقاوم للهب وصديقة للبيئة، وواجهة مستخدم WEINVIEW مقاس 10 بوصات، ومفاتيح SIEMENSPLC، وSCHELDER، ووحدة تحكم في درجة الحرارة RKC. يمكن تخصيص ماركات المحركات ومحولات التردد.
القوة الكلية 54 كيلو واط 65kw 70 كيلو واط 75 كيلو واط 90 كيلو واط


عناصر التخصيص الاختيارية

جهاز إسقاط سلك الكابستان يمكن تخصيص كابستان عزل الأسلاك الأساسية بدون جهاز إسقاط الأسلاك لإضافة واحد
طابعة يمكن تخصيص طابعة الحبر أو نوع الطباعة الآخر.
استخراج فراغ يمكن إضافة جهاز فراغ على رأس الجهاز عند التخصيص.
مجفف ضربة يمكن تخصيص مجفف نفخ عالية الكفاءة عندما تكون الجهاز في بثق عالي السرعة.
كاشف مقطوع خيار قابل للتخصيص لإضافة ميزات الكشف عن الكلام إلى أداة القياس على مقياس قطر العلامات التجارية الصينية ، أو تخصيص علامات تجارية أخرى مثل Sikora/Zumbach/Proton/Takikawa.
مقياس غريب الأطوار يمكن تخصيص مقياس غريب الأطوار ، مثل بيتا/سيكورا/زومباش/بروتون/تاكاوا.
مبرد يمكن تخصيص المبرد أو الخزان مع طبقة معزولة.
شنقا لوحة إلكترونية يتم دعم الشاشات الإلكترونية على الوجهين LED أو الأنواع الأخرى.
نظام إدارة الصيغة الذكية يمكن تخصيص أنظمة إدارة الصياغة الذكية، وسيتم تغذية البيانات مثل توتر الالتقاط، وتوتر خط التخزين، ودرجة حرارة التسخين المسبق، والتحكم في درجة حرارة المضيف، وقطر البثق، ومسافة صف الالتقاط، وقيم ضغط الهواء إلى PLC. ويستخدم وضع اتصال ناقل Profinet، ودعم اكتساب بيانات MES واستيرادها، وعملية إنتاج الاستدعاء بمفتاح واحد، وبدء التشغيل بمفتاح واحد، وتمكين المنتجات الذكية الرقمية.
المعدات المساعدة المحيطية يمكن تخصيص الملحقات المحيطية الأخرى أو التخصيصات الخاصة للجهاز بأكمله.
الأسلاك الكهربائية حامل الكبل العلوي الذي يبلغ طوله 2.5 متر وأنابيب الهواء وأسلاك الإشارة وكابل الطاقة مرتبة مع العزلات ، مدخل الأسلاك من أعلى صندوق التحكم الكهربائي ، طرق بديلة قابلة للتخصيص.
معيار لوائح السلامة تم تصنيعها وفقًا لمعايير السلامة في CCC في الصين ، وقابلة للتخصيص لتلبية معايير السلامة CE/CSA/UL.
معايير إمداد الطاقة 380 فولت/50 هرتز إمدادات الطاقة ، مع الجهد والتردد القابل للتخصيص للبلدان والمناطق المختلفة.




ميزات المنتج

عائد إنتاج مرتفع: التصميم المحسّن المسمار ، مقاوم للارتداء ، غير عصا ، كروم دون إسقاط ، إخفاء خالٍ من الغراء ، تغيير في اللون السريع ، سرعة الخط العالي ، إنتاجية إنتاج عالية.

تصميم مقاوم للتسرب: تضمن هياكل الختم والموضع الفريدة أن الحافة لا تسرب المواد ، ويظل مستوى الارتفاع لرأس البثق مستقرًا حتى للاستخدام على المدى الطويل.

جودة عالية: الأسلاك المعزولة لدينا تركز بنسبة 93 ٪ -97 ٪ ، وتغير القطر الخارجي من ± 0.005 ، وتباين السعة ± 1pf/m

التحكم الدقيق في درجة الحرارة: داخل ± 1 ℃.

ذكي: يمكن تخصيص نظام الإدارة الذكي الخاص بنا ، مما يسمح بسهولة الوصول إلى صيغ SOP ، واستعدادات بدء التشغيل بنقرة واحدة ، والتشغيل الذكي.

صيانة سهلة: يمكن للعملاء خارج الصين تخصيص استخدام نظام التحكم في حافلات ProfInet ، والذي يضمن نقل إشارة الإشارة السريعة والمنخفضة. طالما أن هناك شبكة اتصالات في أي بلد أو منطقة ، يمكن تنفيذ خدمات الصيانة عن بُعد ، واستكشاف الأخطاء وإصلاحها ، وخدمات الصيانة.
