آلة التواء المفردة النابضة

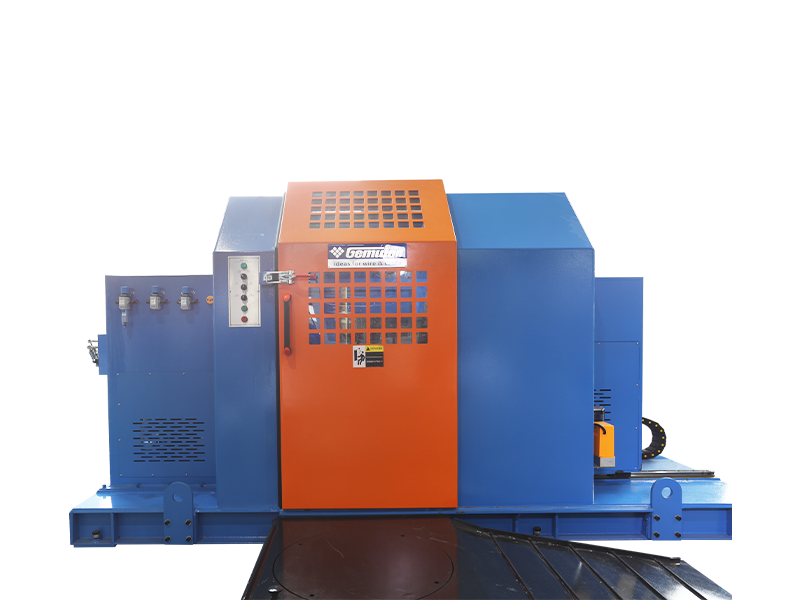

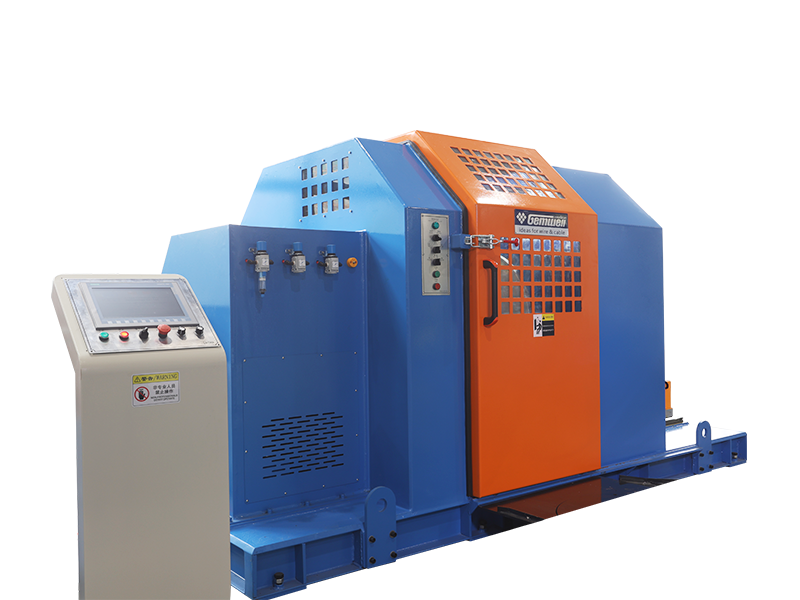

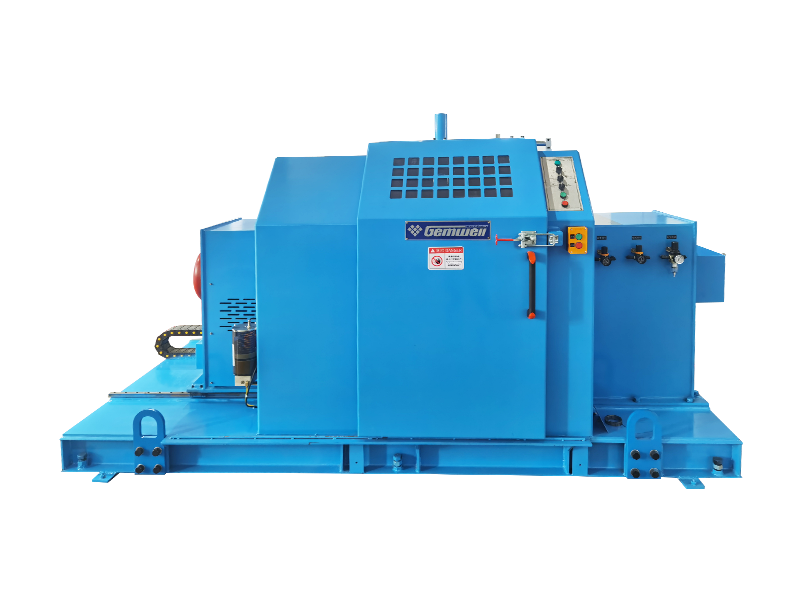

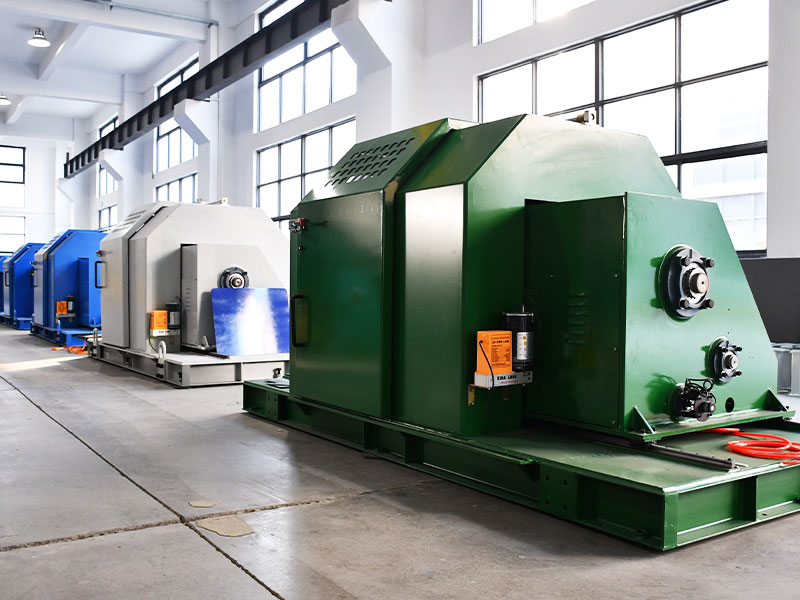

سرعة التواصل التفاضلي للسرعة الكابولي المفرد (بدون بكرة كابستان)

تتميز آلة التواء المفردة من نوع النابضة التفاضلية للسرعة (بدون بكرة Capstan) بمحور تراسمي ميكانيكي بين ناتئ تقطعت بهم السبل والانتقال عبر عمود الإرسال والتفاضلية. يدفع محرك الكابولي المخدود ناتئ الخدود والتفاضلية لتدوير بشكل متزامن بسرعة ثابتة ، مما يؤدي إلى نقل السرعة الثابتة الأولى إلى الفرق ؛ يقوم المحرك في نهاية الاستيلاء على نقل السرعة المتغيرة الثانية إلى التفاضل بسرعة متغيرة. يتم تصنيع السرعة الثابتة الأولى والسرعة المتغيرة الثانية في سرعة متغيرة ثالثة لدفع المغزل للتشغيل لتدوير السلك وتناوله. يتشكل فرق السرعة الدوراني بين السرعة الدورانية الثابتة للنولين المتداخلة والسرعة الدورانية المتغيرة للمغزل. تعتمد نسبة فرق السرعة الدورانية على إعداد الملعب. يتم جرح الأسلاك الملتوية على بكرة بسبب الفرق في السرعة. مع تراكم الأسلاك على التخزين المؤقت من فارغة إلى كاملة ، يزداد القطر تدريجياً. يقوم نظام التحكم تلقائيًا بضبط السرعة المتغيرة الثانية لمحرك المغزل Take-up ، ويتحول الفرق تلقائيًا إلى سرعة الدوران المتغيرة الثالثة إلى المغزل. هذه هي الطريقة التي يتم بها الحفاظ على إنتاج الأسلاك الملتوية بسرعة ثابتة. يمكن تجهيز هذا الماكينة بأنواع مختلفة من المعدات المساعدة مثل رفوف الدفع ، وآلات التسجيل الدورية المركزية ، وآلات التسجيل الطولية لتحقيق التواء في الأسلاك المختلفة بقطر خارجي داخل 25 مم في الكابلات. لديها كفاءة إنتاج عالية ، أخطاء منخفضة ، وأداء عالي التكلفة.

سؤال +
السابق：آلة التواء المفردة من نوع النابض المترابط بالضوء (كابستان الخارجي والاسترداد النشط)
التالي：لا توجد مقالة تالية
منتج تفاصيل

عناصر

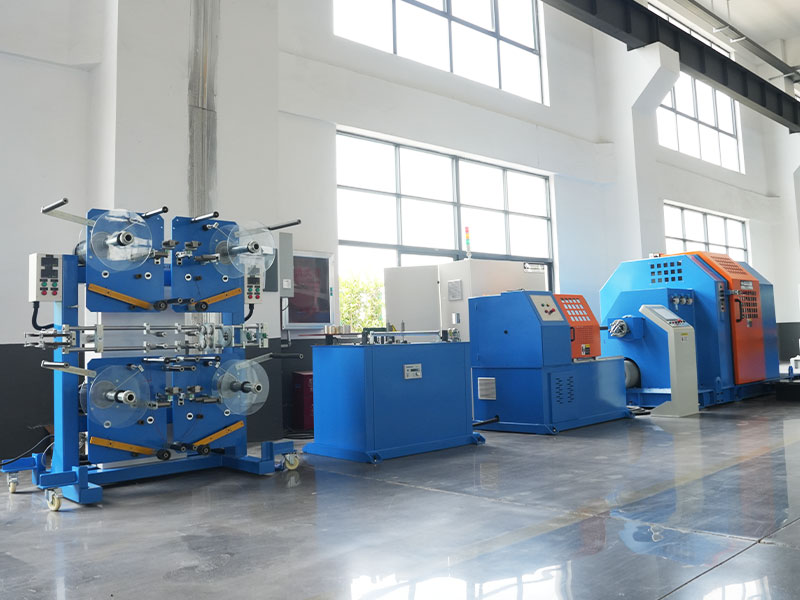

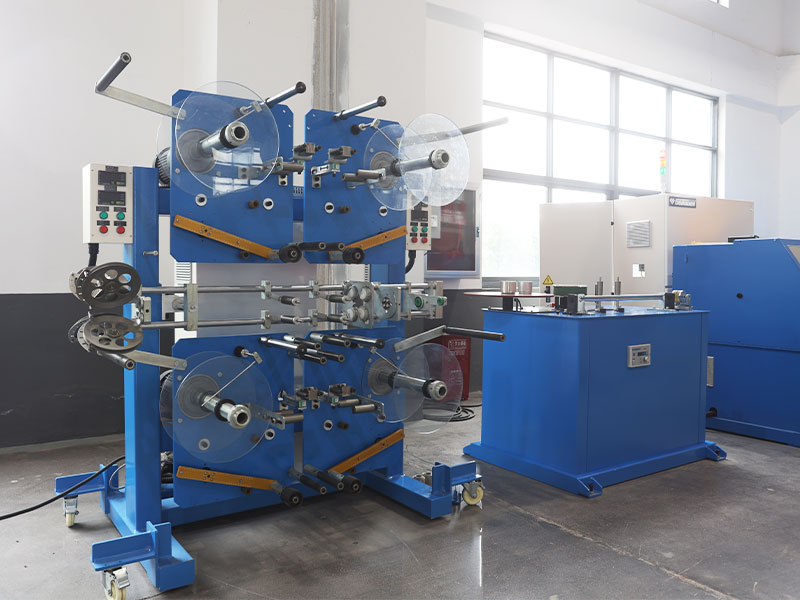

● موقف الدفع

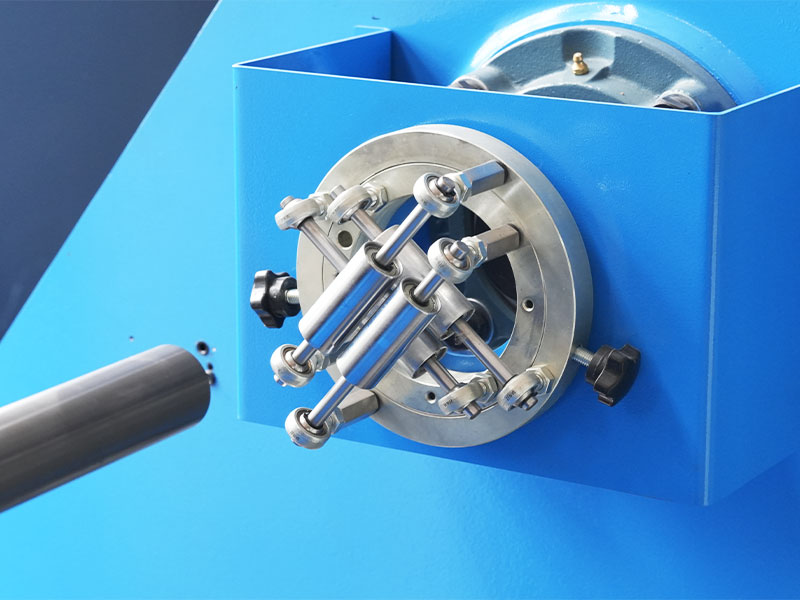

● تركيز الأسلاك

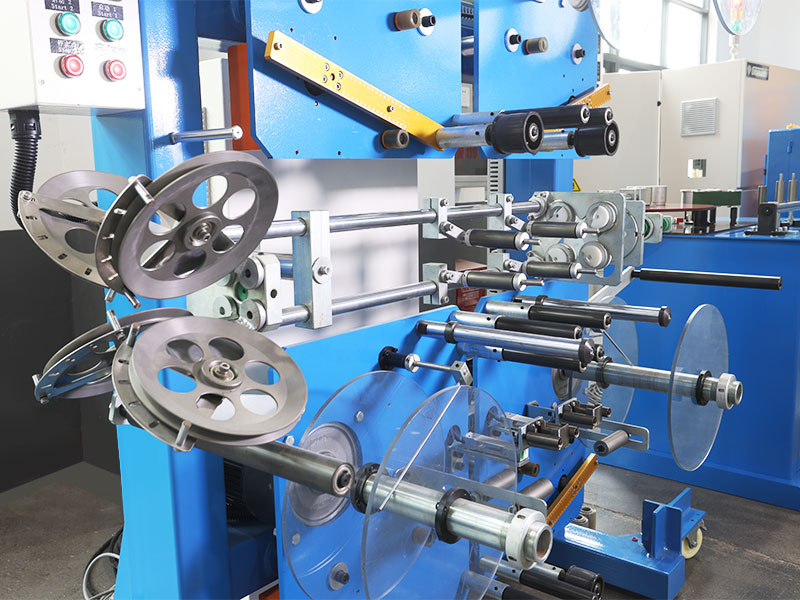

● التوتر المستمر طولية التسجيل الطولي - اختياري

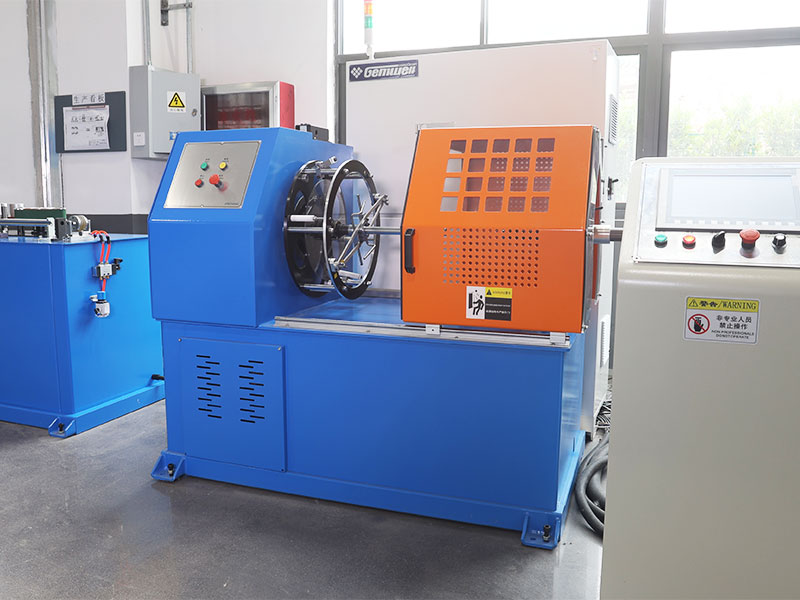

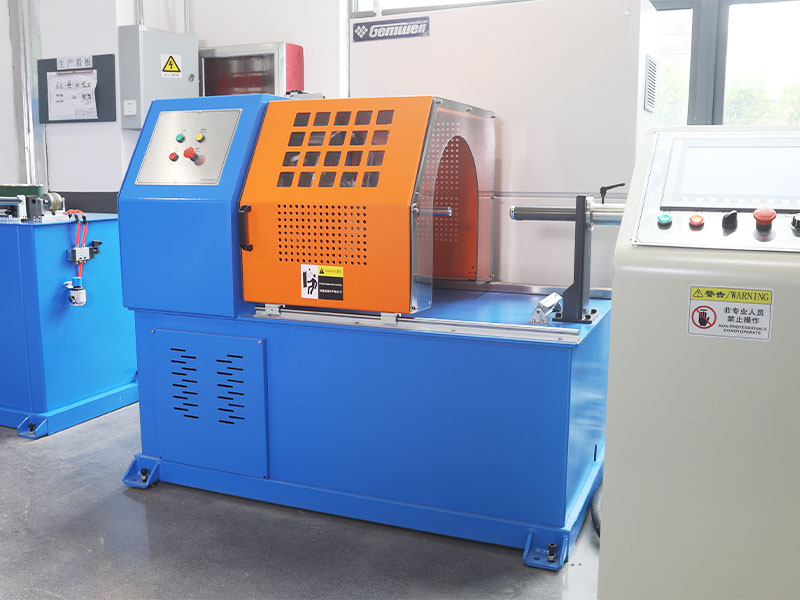

● آلة تسجيل الدوران المركزية - اختياري

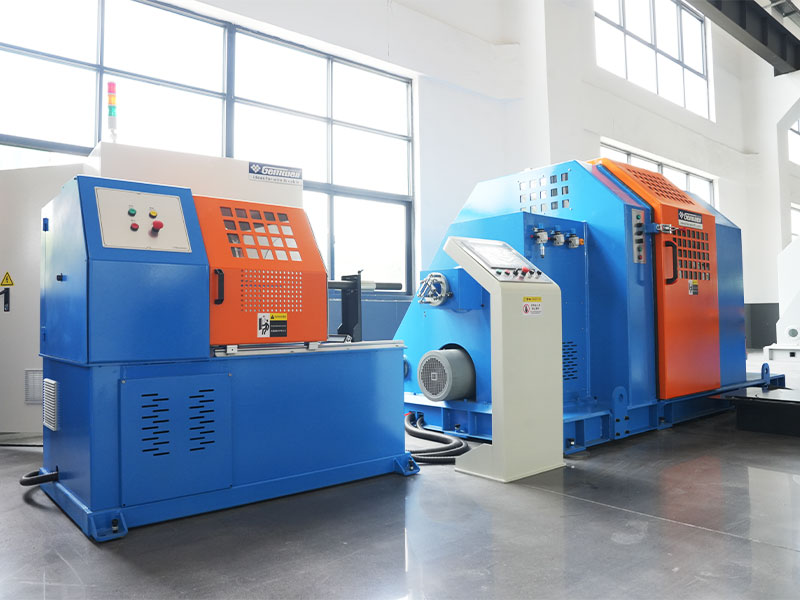

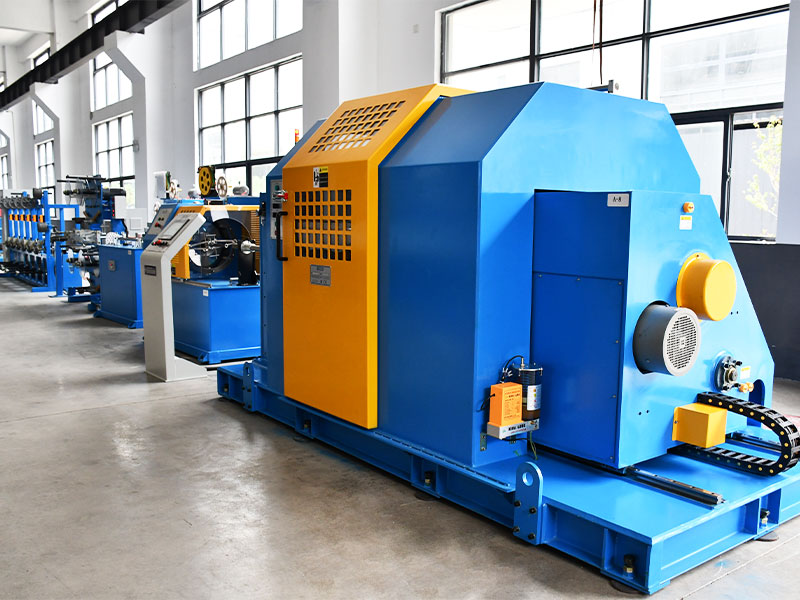

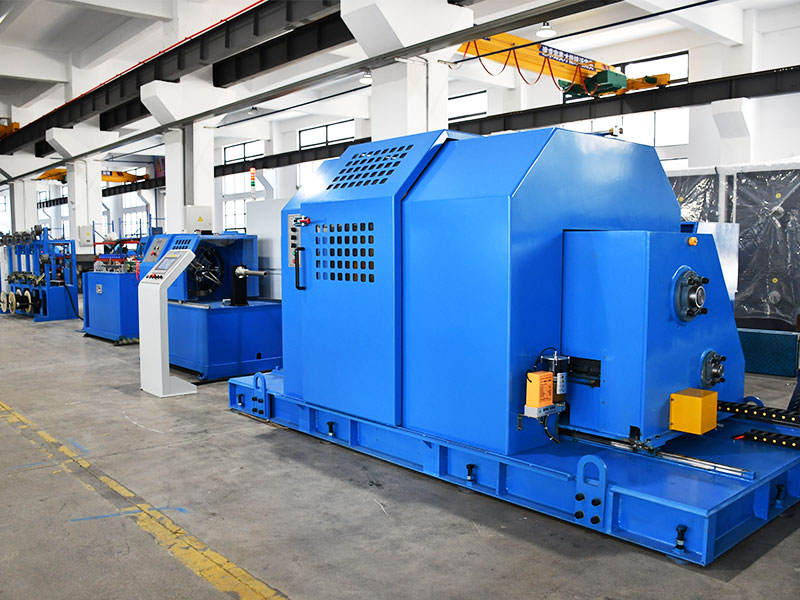

● سرعة التواصل التفاضلي للسرعة الكابولي المفرد (بدون بكرة كابستان)
● نظام التحكم
● يمكن تخصيص معدات المساعدة الطرفية


المواصفات الفنية

المعلمات الفنية الرئيسية 630 النوع 800 نوع 1000 نوع 1250 نوع
نوع سلك مناسب الماكينة مناسبة لتواء الأسلاك الأساسية المتعددة والكابلات ، بما في ذلك الأسلاك عالية التردد وكابلات البيانات وكابلات الكمبيوتر وأسلاك الطاقة.
مواصفات الأسلاك الأساسية Ø0.8-3.0 Ø1.5-4.0 Ø2.0-6.0 Ø3.5-8.0
القطر الخارجي من الأسلاك التي تقطعت بهم السبل Ø3-8 Ø5-12 Ø7-18 Ø10-25
مواصفات الدفع 400-500 400-630 400-630 630-800
نوع الدفع يمكن تكوينه باستخدام مختلف الطاقة أو مواقف الدفع السلبي مثل نوع العمود ، ونوع العدوير ، ونوع تويست الخلفي ، إلخ
مواصفات الاستيلاء 630 × 475 800x600 1000x750 1250 × 950
حفرة داخلية لفائف Ø80 Ø80 Ø127 Ø127
بنية الآلة العامة خذ خط الأوسط للنموذج الرئيسي الملتوي المفرد كمحور ، يتم توزيع خط الإنتاج من الدفع إلى الاستيلاء بشكل خطي في بنية نوع الانقسام.
يموت تقطعت بهم السبل يتم تثبيت القالب على فتحة القالب خلف مركح الأسلاك ، مع القطر الخارجي القياسي من 25.
طريقة تويست الخلفية لا يحتوي التكوين القياسي على وظيفة Twist الخلفية ، ولكن يمكن تخصيص دفع ثياب عكسي لتحقيق مرونة خالية من الالتواء أثناء الكابلات.
نسبة التواء الظهر لا يحتوي التكوين القياسي على نسبة تويست الخلفية والمنتج له ضغوط داخلية. يمكن تخصيص دفع عائد عائد من خلال نسبة تويست خلفية تتراوح من 0 ٪ إلى 100 ٪
اتجاه تقطعت بهم السبل s/z
سرعة دوران آلة التواء الفردية max900rpm MAX750 دورة في الدقيقة MAX600RPM MAX400RPM
نطاق سرعة السلك 20-100 20-100 20-100 20-100
سلك ملعب الملعب 20-120 30-180 40-250 50-350
دقة الملعب عند التشغيل بسرعة ثابتة ، تكون دقة الملعب ضمن ± 2.5 مم. أثناء عملية البدء/الإيقاف ، تكون دقة الملعب ضمن ± 4mm.
مادة ناتئة خفيفة الوزن ومقاومة الهواء مستطيل هيكل أنابيب الصلب.
قوة ناتئة 7.5kw 11kw 22 كيلو وات 30 كيلو وات
فرامل المحرك الرئيسية فرامل القرص الهوائية فرامل القرص الهيدروليكية

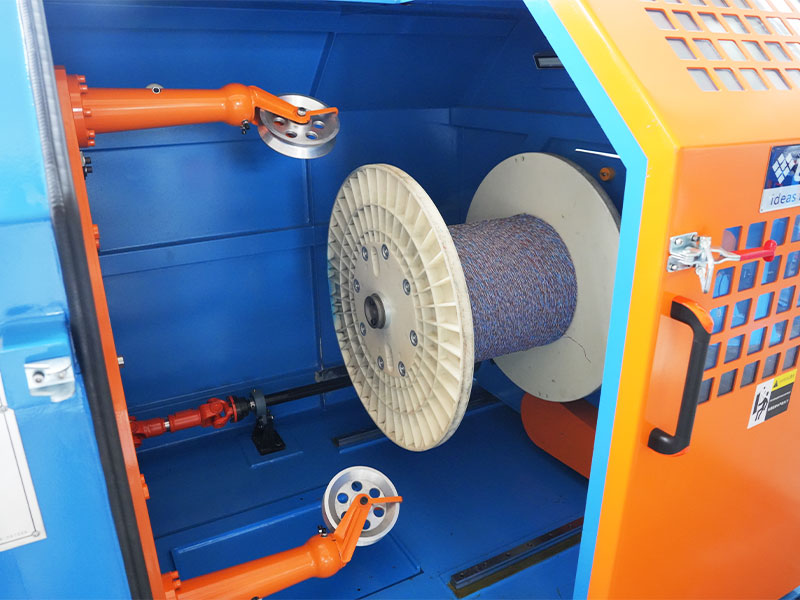

نوع كابستان لا توجد عجلة Capstan الدوارة داخليًا أو خارجيًا. بدلاً من ذلك ، يتم أخذ السلك ديناميكيًا من القطر المتراكم على بكرة الاستيلاء. يكتشف المشفر سرعة خط الماكينة ويوفر التحكم في ردود الفعل سرعة PID لمحرك الاستيلاء.
قطر عجلة كابستان لا
قوة كابستان لا
الرفع بكرة المضيف رفع البليت الهيدروليكي
طريقة تشديد بكرة أعلى مخروط الجوز تشديد بكرة الاستيلاء
بكرة تحميل الوزن Max400kg Max600kg Max1000kg MAX1500 كجم
استقلال بكرة القوة 2.2kw ＋ التفاضلية 3.7kw ＋ التفاضلية 5.5kw ＋ التفاضلية 7.5kw ＋ التفاضلية
ترتيب وضع السلك الاستيلاء 0.75kw 2.2kw
اكتشاف مواد الدفع التنبيه والتوقف التلقائي عندما يكون السلك الأساسي على وشك أن ينفد/إنذار وتوقف تلقائي عند كسر السلك.

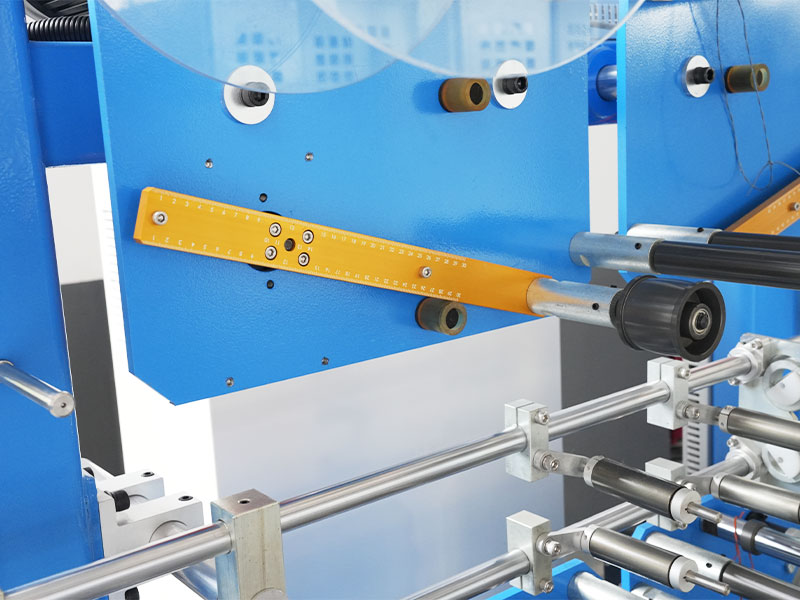

نوع التوتر في الدفع المعيار هو ضبط التوتر عن طريق نقل أو إضافة/إزالة كتل الوزن ، ويمكن أيضًا تخصيصه لضبط التوتر باستخدام محرك مؤازر.
نوع التوتر الاستيلاء لا يحتوي قسم الاستيلاء على آلية وضع التوتر. بدلاً من ذلك ، يتم تحقيق توتر مجموعة الكابل بعد التواء عن طريق تحديد توتر كل بكرة مقابل.
مواد التسجيل آل ، مايلار ، شريط القطن ، نسيج غير منسوج
القطر الخارجي من بكرة الشريط Ø350 Ø450
عرض الشريط 5-30 مم 8-40mm
ثقب بكرة الشريط 50.8/76 Universal
قوة التسجيل 2.2kw 3.7kw
سرعة التسجيل MAX1800RPM MAX1500RPM
وحدات التوتر النقر قياسي لاستخدام القابض المسحوق المغناطيسي ، يمكن تخصيص قابض التباطؤ.
طول تخزين شريط التسجيل 400mm ، تغيير الشريط دون قطع السلك.
تفتيش كسر الشريط التوقف التلقائي عندما يكون الشريط على وشك الإرهاق والكسر
معدل التداخل 0-50 ٪ ، إعداد البرنامج
وحدات توتر التسجيل الطولية قياسي لاستخدام القابض المسحوق المغناطيسي ، يمكن تخصيص قابض التباطؤ.
قالب التسجيل الطولي أنابيب التفاف التماس يمكن تخصيص أنواع أخرى.
عرض التوتر المعيار بدون عرض توتر. يمكن تخصيص مستشعر الضغط الرقمي نوع الاتصال ، إنذار تجاوز التوتر ، والإغلاق التلقائي.
إدارة الصيغة يمكّن نظام إدارة الصياغة المخصص بيانات مثل التوتر ودرجة الحرارة والقطر الخارجي والملعب و S/Z ومسافة تعويذة الخط والضغط البارومتري ليتم إطعامهم في PLC ، ودعم جمع البيانات والاستيراد للإنتاج الرقمي.
حماية السلامة يمكن تخصيص الكشف التلقائي والتنبؤ بدرجة الحرارة /الاهتزاز /الضوضاء /الضغط وفقًا لتصميم CE /CSA /UL القياسي.
الكشف الشرارة يمكن تخصيص TESTER Spark.
معايير الطاقة المعيار هو 380 فولت/50 هرتز ويمكن تخصيص مصدر الطاقة لبلدان ومناطق مختلفة.




ميزات المنتج

● سرعة فعالة: يتعرض ناتئ التواء المفرد لاختبار توازن ثابت وديناميكي ومعايرة ، مما يؤدي إلى انخفاض الاهتزاز وانخفاض الضوضاء. يعمل المغزل الرئيسي بسرعة عالية بشكل مستمر دون توليد الحرارة ، مما يضمن سرعة فعالة.

● تطبيقات واسعة: المعدات المثالية للالتواء عالي السرعة من الأسلاك الأساسية المختلفة ، والاختيار المفضل لللف ولف الشريط التسلسلي الإنتاج.

● ترتيب الأسلاك الفعال: تعتمد عملية ترتيب الأسلاك بنية على شكل صندوق ، حيث تتحرك بكرة السلك ذهابًا وإيابًا في خط مستقيم مع صندوق تناول الأسلاك ، مما يضمن ترتيب الأسلاك المنظم بدقة.

● ذكي: إدارة الوصفات ، مما يسمح بنقرة واحدة استرجاع وصفات SOP ، وإعداد نقرة واحدة لبدء التشغيل ، وتفعيل نقرة واحدة ؛ يتم توفير ردود فعل ديناميكية على Twist Pitch و Torque Return ، واكتشاف الأعطال ، واكتشاف كسر الكابلات ، والتحكم الذكي ، والتحكم الذكي.

● صيانة سهلة: يمكن للعملاء خارج الصين تخصيص استخدام التحكم في ناقل ProfInet ، والذي يضمن نقل إشارة الإشارة السريعة والمنخفضة. طالما أن هناك شبكة اتصالات في أي بلد أو منطقة ، يمكن تنفيذ خدمات الصيانة عن بُعد ، واستكشاف الأخطاء وإصلاحها ، وخدمات الصيانة.
