آلة التواء زوج الأسلاك

(النوى المزدوجة + السلك الأرضي + الغلاف الطولي)

يمكن توسيع عدد رؤوس الرف في الدفع وتكوينه. عند إضافة الأسلاك الأرضية إلى اثنين أو أكثر من نوى سلك الإشارة للالتواء بالزوج مع إمكانية توزيع الإجهاد الداخلي المجاني ، وعندما تتم إضافة مواد الشريط المعدنية أو غير المعدنية للتغليف الدوار المركزي أو التغليف الطولي ، يوصى عادةً باستخدام طريقة ملتوية واحدة. بالمقارنة مع طريقة التواء المزدوجة ، فإن طريقة التواء المفردة لها كفاءة إنتاج أقل ، ولكن يمكن أن تحصل على مظهر مادي أفضل والأداء الكهربائي لجودة تغليف الشريط. تم تصميم وحدة آلة التواء المفردة هذه خصيصًا لخط إنتاج (Pair Toversing Worth Tape Rapping Prapping). تعتمد وحدة التواء المفردة بنية كابستان المدمجة. يتم وضع عجلة Capstan على ذراع ناتئ متآكل. يتم التحكم في محرك Capstan ومحرك الكابولي من خلال آلية متشابكة ميكانيكية وكهربائية ، والتشغيل المتزامن ، وبالتالي تحقيق التحكم الإلكترونية عالي الدقة. دقة الملعب قريبة من مكان عشري واحد ، والذي يمكن ضبطه رقميًا ويعمل بشكل ثابت وبدقة. يعتمد الجزء المتقدم وجزء التغليف الطولي تصميمًا مركزيًا متكاملًا لتوفير المساحة. تتبنى بكرة Take-up وحدة تحكم حركة مؤازرة في بنية ترتيب العمود ، والتي لا تلحق الضرر بالسلك النهائي ويجعل الترتيب دقيقًا وجميلًا.

سؤال +
السابق：لا توجد مقالة سابقة
التالي：(النوى المزدوجة الخلفية تويست + السلك الأرضي + المركز الدوار تغليف) المركز واحد من نوع القوس سلك الجهاز
منتج تفاصيل

عناصر

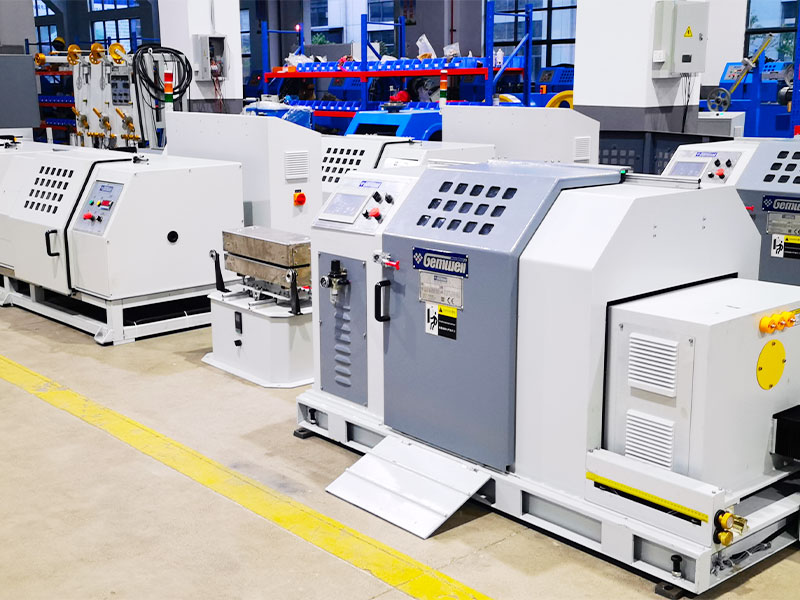

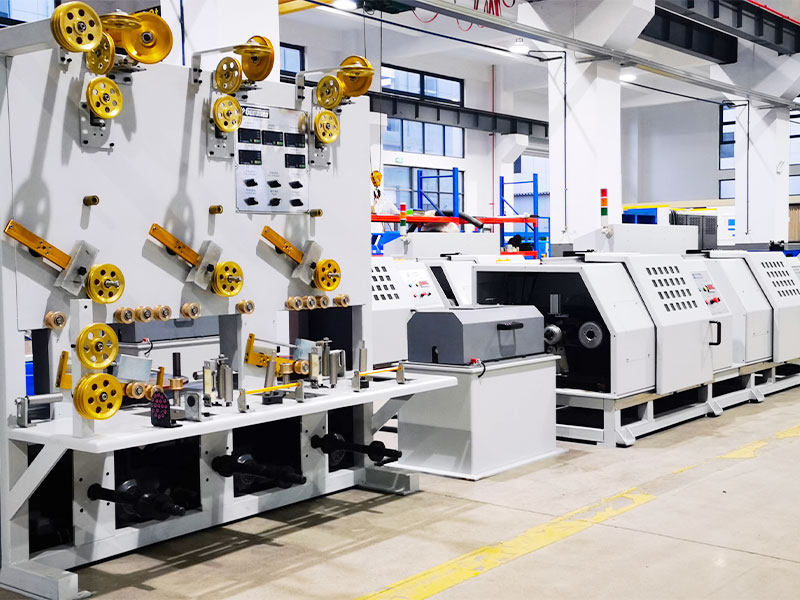

● Ø400 عمود متكامل للدفع النشط 3 وحدة

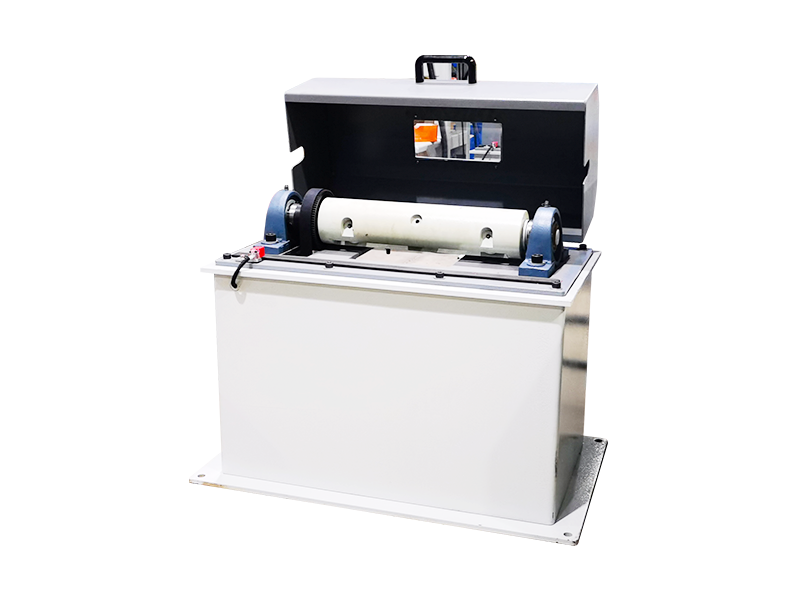

● آلة التسجيل الطولية المستمرة توتر 2 وحدة
● وحدة مركبة الأسلاك 1 وحدة
● آلة تسجيل الدوران المركزية - وحدة 2 اختيارية
● فرن التلسكوبي 1 وحدة

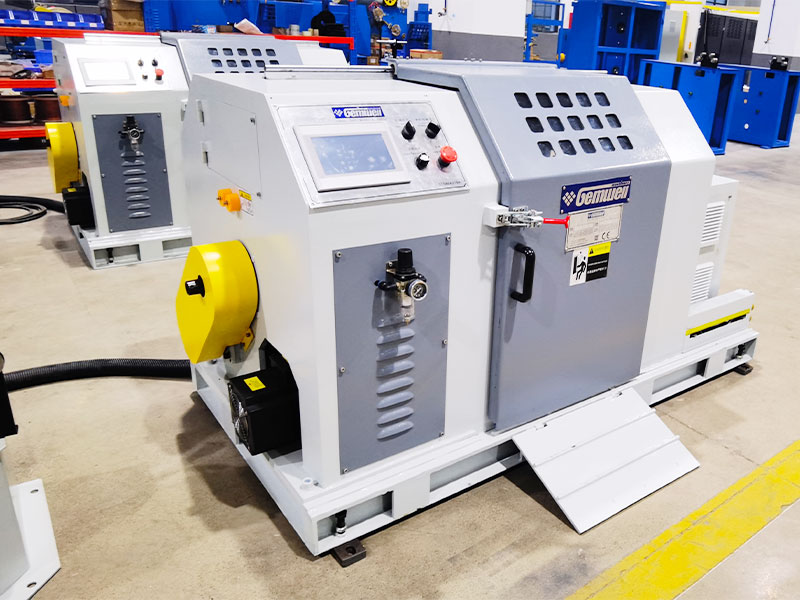

● Ø400 الكابولي آلة التواء الفردية 1 وحدة
● نظام التحكم 1 وحدة
● يمكن تخصيص المعدات المساعدة المحيطية.


المواصفات الفنية

هيكل الدفع المعيار هو 3 رؤوس المدمجة المدمجة المدمجة للدفع النشط ، مع 2 رؤساء لدفع الأسلاك الأساسية ورأس واحد لدفع الأسلاك النحاسية. يمكن تخصيص أنواع الدفع الأخرى.
هيكل الاستيلاء المعيار هو آلة التواء الفردية الكابولي Ø400 مع تشغيل رمح أرضي. Ø500 نوع take-up بكرة يمكن تخصيصها.
بنية الآلة العامة رتب على طول الخط المركزي لركها المركزي المركزي الملتوي ، الذي تم وضعه من الدفع إلى الاستيلاء على التوالي على التوالي مع بنية مقسمة
نوع سلك مناسب إنه مناسب للزوج من الأسلاك ذات التردد العالي مثل HDMI و USB3.1 و USB4.0 و CABL
مواصفات الأسلاك الأساسية المدى: Ø0.6-1.8mm ، ما وراء هذا النطاق ، يمكن تخصيصه
القطر الخارجي من الأسلاك التي تقطعت بهم السبل المدى: Ø1.3-4.0mm ، ما وراء هذا النطاق يمكن تخصيصه.
يموت تقطعت بهم السبل القطر الخارجي القياسي هو 25 مم.
طريقة تويست الخلفية لا
نسبة التواء الظهر لا
اتجاه تقطعت بهم السبل s/z
سرعة دوران الدفع MAX1000 دورة في الدقيقة (بدون تحميل) ، يمكن ضبط سرعة التشغيل الفعلية وفقًا لمواصفات السلك.
سرعة التسجيل Max2000 دورة في الدقيقة (بدون تحميل) ، يمكن ضبط سرعة التشغيل الفعلية وفقًا لعرض الحزام ومواصفات الأسلاك.
نطاق سرعة السلك الصيغة لحساب سرعة السلك هي: سرعة تويست المسبقة X Pitch/1000 = M/min ، مع الحد الأقصى للسرعة البالغ 50 مترًا/دقيقة.
سلك ملعب الملعب النطاق الأمثل للملعب هو 10.0-50.0 مم ، مع دقة إلى مكان واحد عشري ، قابلة للتعديل باستمرار دون خطوات ، تم تحديدها على شاشة اللمس.
دقة الملعب أثناء إنتاج السرعة الثابتة ، تكون دقة الملعب ± 0.4 مم ، وخلال عمليات البدء/الإيقاف ، تكون دقة الملعب 0.6 مم.
مادة كانتيل بنية أنابيب فولاذية مستطيلة للهواء منخفضة الوزن
قوة الكانتيل 3.7KW محرك المؤازرة.
استضافة الكبح
فرامل القرص الهوائية.
نوع كابستان تم تجهيز Capstan ذات العجلات المزدوجة على ناتئ على جهاز الكمبيوتر الرئيسي المفرد.
قطر عجلة كابستان Ø159 Wire Capstan Wheel مع 4 أخاديد.
قوة كابستان 1.8 كيلو وات محرك سيرفو
مواصفات الدفع Ø400 عجلات أداة ABS. 500 عجلات الدفع يمكن تخصيصها.
مواصفات الاستيلاء Ø400 عجلات أداة ABS. يمكن تخصيص 500 عجلات الدفع ، مع سرعة كحد أقصى بسرعة 800 دورة في الدقيقة.
الثقب الداخلي للبكار الحجم القياسي هو Ø56 مم ، مع التخصيص المتاح لأحجام الثقب الأخرى.

بكرة رفع الدوران بكرات الدفع الاصطناعية ، بكرات رفع الكهرباء.
طريقة تشديد بكرة أعلى مخروط الجوز تشديد بكرة
بكرة تحميل الوزن MAX200 كجم
قوة بكرة الدفع 0.4 كيلو وات محرك العتاد
استقلال بكرة القوة 1.3 كيلو وات من وضع توتر عزم الدوران سيرفو
ترتيب وضع السلك الاستيلاء نوع الصف الأرضي ، موقع صف محرك مؤازرة 0.75 كيلو وات
مواد الدفع ينفد الكشف التنبيه والتوقف التلقائي عندما يكون السلك الأساسي على وشك أن ينفد/إنذار وتوقف تلقائي عند كسر السلك.
نوع التوتر رافعة رمح الدفع النشط ، والوزن المنقول والضبط لضبط التوتر ، والتحكم في PID على سرعة الدفع. يمكن تخصيص توتر عزم الدوران ، في محرك مؤازر للتحكم في التوتر.
نطاق توتر الدفع 3n-40n/0.3kg-4kg/300g-4000g
نطاق التوتر الاستيلاء 8n-50n/0.8kg-5kg/800g-5000g
دقة التوتر ± 25g
مواد التسجيل آل ، مايلار ، احباط النحاس ، PTFE ، PI
القطر الخارجي لبكر الشريط مادة الوسادة القياسية ، OD Ø300 ، مواد رمح مخصصة متوفرة.
عرض الشريط 3-20MM
ثقب بكرة الشريط 50.8/76
قوة التسجيل 1.8 كيلو وات محرك سيرفو
توتر التسجيل 1NM التباطؤ القابض
طول تخزين شريط التسجيل 400mm ، تغيير الشريط دون قطع السلك.
تفتيش كسر الشريط التوقف التلقائي عندما يكون الشريط على وشك الإرهاق والكسر
معدل التداخل 0-50 ٪ ، إعداد البرنامج
وحدات توتر التسجيل الطولية 1NM مكابح مسحوق مغناطيسي
قالب التسجيل الطولي المعيار هو أنبوب ورق التغليف الأنبوبي نوع غير سلس ، ويمكن أيضًا تخصيص أنواع أخرى من قوالب التغليف الطولي

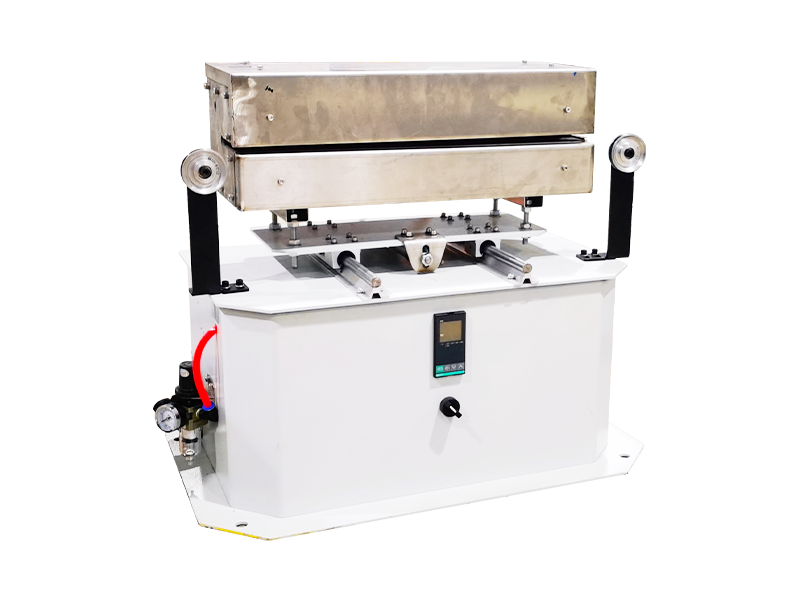

معلمات الفرن الفرن الحراري التلسكوبي ، الابتعاد عند التوقف لمنع الخبز السلك ، والانتقال لخبز السلك عند البدء.
عرض التوتر نوع الاتصال مستشعر ضغط العرض الرقمي ، إنذار تجاوز التوتر ، والإغلاق التلقائي.
الكشف الشرارة يمكن تخصيصها لإضافة اختبار شرارة
إدارة الصيغة يمكّن نظام إدارة الصياغة المخصص بيانات مثل التوتر ودرجة الحرارة والقطر الخارجي والملعب و S/Z ومسافة تعويذة الأسلاك والضغط البارومتري ليتم تغذيته في PLC ، ودعم جمع البيانات والاستيراد للإنتاج الرقمي.
حماية السلامة يمكن تخصيص الكشف التلقائي والتنبؤ بدرجة الحرارة /الاهتزاز /الضوضاء /الضغط وفقًا لتصميم CE /CSA /UL القياسي.
معايير الطاقة المعيار هو 380 فولت/50 هرتز ويمكن تخصيص مصدر الطاقة لبلدان ومناطق مختلفة.




ميزات المنتج

● سرعة سريعة: القوس الزاوية التدوير المدورة متوازنة بشكل ثابت ومتوازنة ديناميكيا للاختبار والتصحيح. لديها اهتزاز صغير وضوضاء منخفضة. لا يولد المغزل الحرارة أثناء التشغيل عالي السرعة على المدى الطويل ، وسرعة دوران الدوران بسرعة.

● الاستخدام الحصري: مناسبة للالتواء عالي السرعة لمختلف النوى الأسلاك ، فهو المعدات المفضلة لخط إنتاج سلسلة ملفات التواء لالتواء.

● جودة عالية: تصميم ناتئ مع عجلة الكابستان تدور بسرعة ثابتة ، مما يضمن ملعب سلك مستقر وجودة عالية.

● انحناء أقل: تم تصميم البكرات وبكرات التوجيه بأقطار كبيرة لتقليل الانحناء في السلك ، وتجنب الأضرار التي لحقت الملعب.

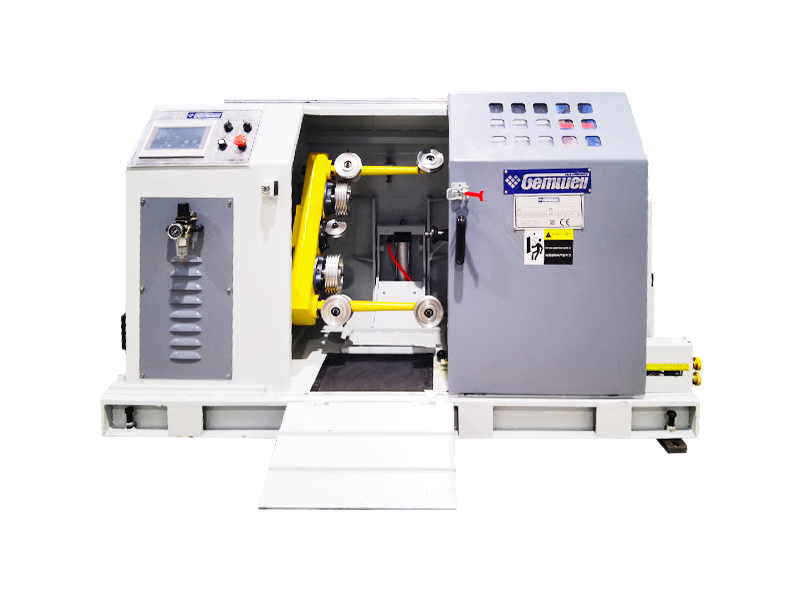

● الملعب الدقيق: يستخدم العالم على وجه الحصر "آلية النقل الدقيقة للقوة الخارجية والكابستان الداخلية" ، ناقل حركة ميكانيكي معقد لنقل الطاقة المحرك خارج القوس الملتوي إلى عجلة الكابستان في الداخل. تعيين Capstan الرئيسي كمعيار للحركة ، واعتماد وحدات التحكم في حركة المؤازرة لكل من القوس التواء والكابستان الرئيسي لإجراء التحكم الدقيق في حركة السلسلة والحصول على درجة دقيقة في أي سرعة.

● ترتيب الأسلاك الفعال: تعتمد عملية ترتيب الأسلاك على شكل صندوق ، حيث يتحرك التخزين المؤقت للأسلاك ذهابًا وإيابًا في خط مستقيم مع صندوق تخزين الأسلاك ، مما يضمن ترتيبًا منظمًا بشكل دقيق.

● السيطرة على التوتر المستقر: يتم التحكم في توتر الأسلاك بواسطة نظام عزم الدوران المحرك المؤازر ، مع الحفاظ على توتر ثابت عند الاستيلاء من بكرة فارغة إلى بكرة كاملة.

● ذكي: إدارة الوصفة ، انقرة واحدة نقرة SOP استرجاع وصفة ، نقطة بدء التشغيل بنقرة واحدة ، بداية بنقرة واحدة ؛ ردود فعل ديناميكية من ملعب ملعب ، نسبة التواء الخلفية ، الكشف عن الأعطال/اكتشاف الاتصال/توقف عندما يصل العداد ، لوحة تحكم ذكية

● سهولة الصيانة : يمكن للعملاء خارج الصين التخصيص للحصول على التحكم في حافلة ProfInet ، مما يضمن نقل الإشارة السريعة والتداخل المنخفض. تتوفر استكشاف الأخطاء وإصلاحها وصيانتها بغض النظر عن موقع الجهاز في أي بلد أو منطقة في جميع أنحاء العالم ، طالما أن هناك شبكة اتصال
