آلة التواء زوج الأسلاك

(النوى المزدوجة الخلفية تويست + السلك الأرضي + المركز الدوار تغليف) المركز واحد من نوع القوس سلك الجهاز

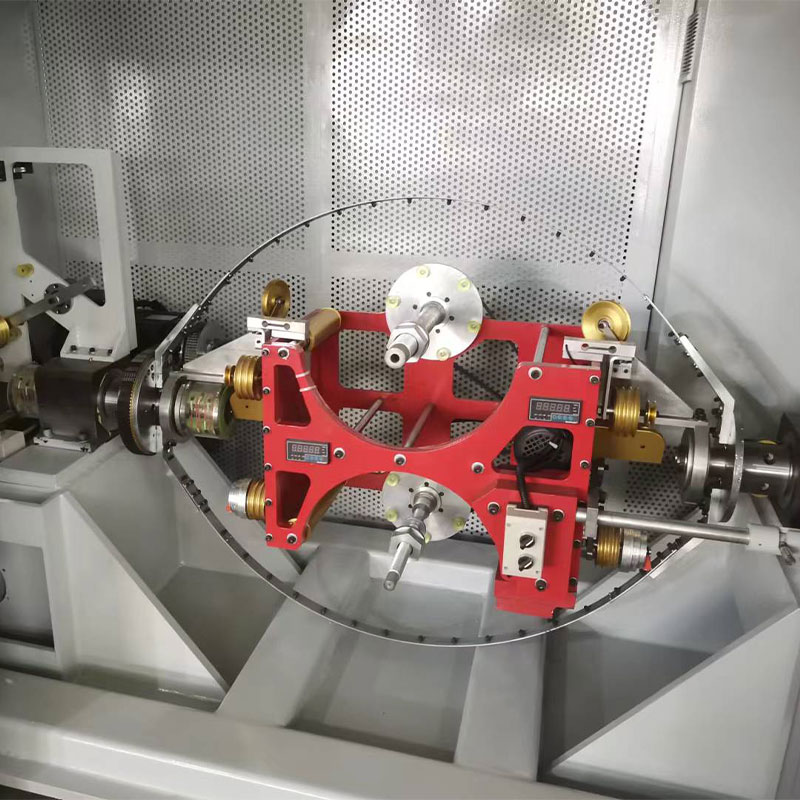

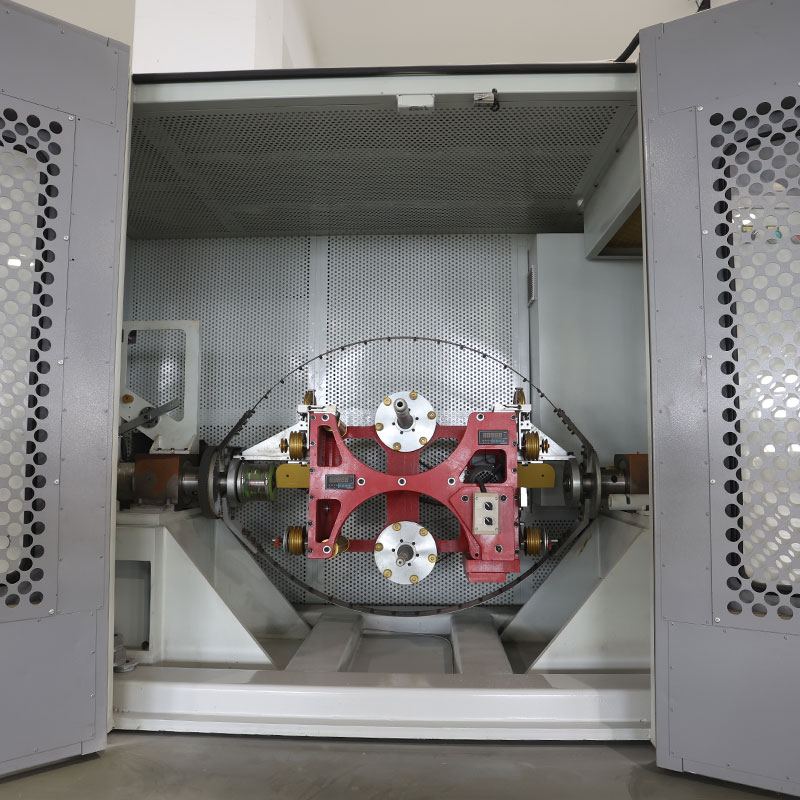

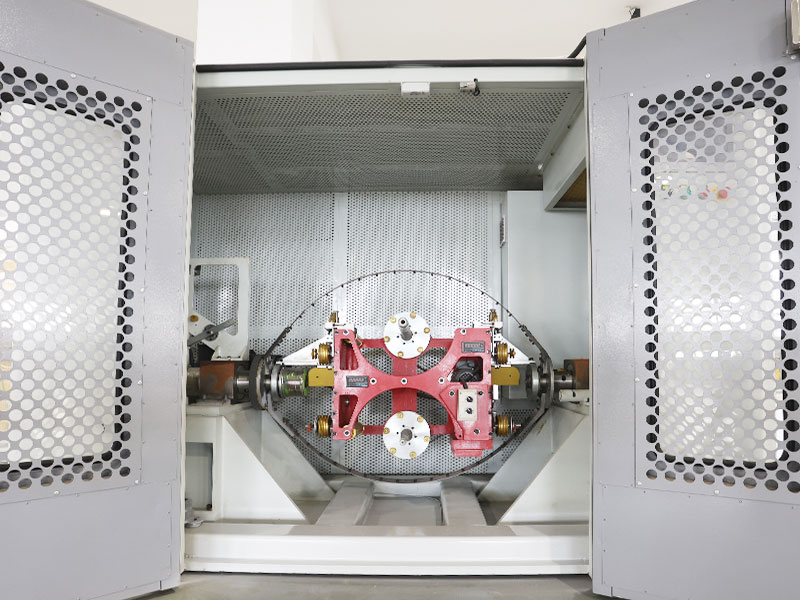

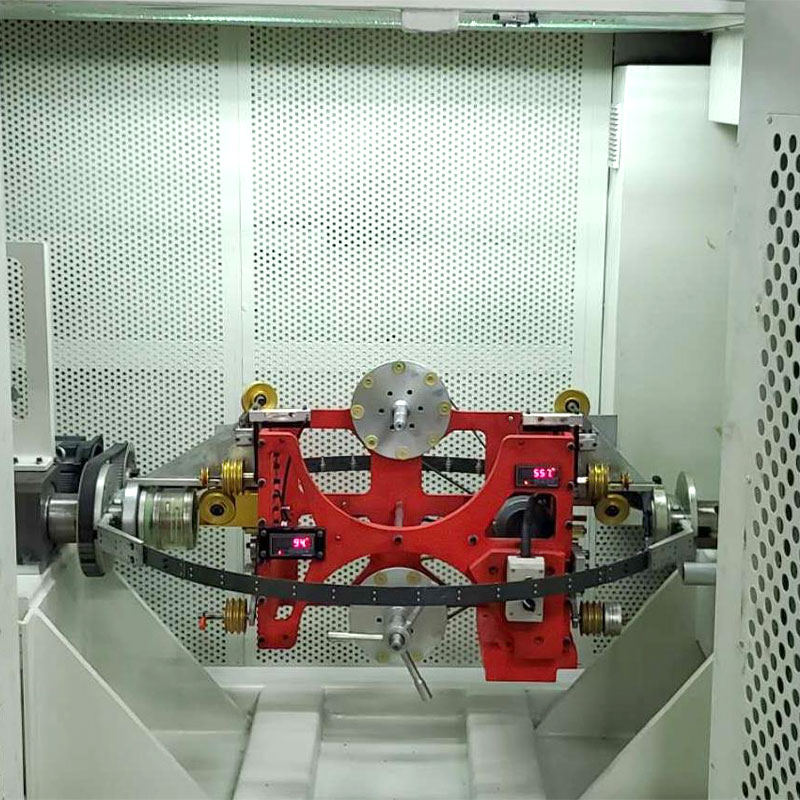

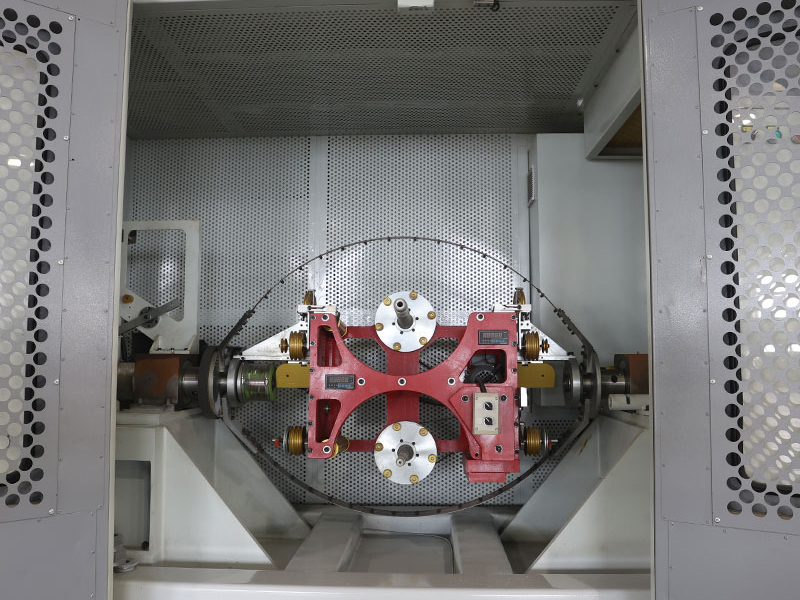

عند إضافة الأسلاك الأرضية إلى اثنين أو أكثر من نوى سلك الإشارة للالتواء مع الإجهاد الداخلي المجاني ، تؤتي ثمار تويست ، وعندما تتم إضافة مواد الشريط المعدنية أو غير المعدنية للالتفاف الدوار المركزي أو الغلاف الطولي ، يوصى عادةً باستخدام أي نوع من الإجهاد الداخلي لا يربط المركز الدوار المركز. بالمقارنة مع طريقة التواء المزدوجة ، فإن طريقة التواء المفردة لها كفاءة إنتاج أقل ، ولكن يمكن أن تحصل على مظهر مادي أفضل والأداء الكهربائي لجودة تغليف الشريط. تم تصميم هذا الجهاز خصيصًا لخط إنتاج الإجهاد الداخلي المجاني لظهر السلك الأرضي السلكي المربى المربى باللف هو التواء. يتضمن الخط بأكمله الجزء الخلفي لمباراة الدفع ، وقطع الأجزاء المركزية للتغليف. هناك أجزاء دفع خارجية وداخلية من العائد الخلفي. يتم قيادة الدفع الخارجي من خلال القوس الزاوية الدوارة إلى ثقب القالب الذي تقطعت به السلك المنحرف من مركز الدوران ، ويؤدي الدفع الداخلي مباشرة إلى فتحة أخرى على الجانب المتماثل للموت الذي تقطعت به السلك المنحرف من مركز الدوران دون المرور عبر القوس الزاوية. يقود القوس الزاوية الدوارة المموت الذي تقطعت به السبل لتدويره بحيث يتم ملتوية السلكين الأساسيين في ملعب واحد مع تحريف خلفي بنسبة 100 ٪ لتشكيل الملعب. لم يعد الزوج الملتوي يدور ولكن التقدم في حركة خطية للذهاب عبر المركز الدوار (لا يمكن استخدام التفاف الطولي) ، كابستان ، والاستيلاء. يعمل محرك Capstan ومحرك القوس الزاوية ومحرك التسجيل بشكل متزامن من خلال التحكم الميكانيكي والكهربائي ، وبالتالي تحقيق التحكم الإلكترونية عالي الدقة. دقة الملعب قريبة من المكان العشري الأول ويمكن ضبطها رقميًا مع الحفاظ على مستقر ودقيق. بالإضافة إلى ذلك ، يستخدم جزء الدفع والتواء نفس مغزل القوس الزاوية ، مما يؤدي إلى تعديل السرعة ، مما يؤدي إلى نسبة تويست ثابتة ثابتة بالفعل عند 100 ٪. باستخدام طريقة التواء الخلفية بنسبة 100 ٪ ، يتم تحويل الإجهاض التناوب السلبي والخارجي التقليدي إلى التواء الدوراني النشط لاثنين أو أكثر من الأسلاك الأساسية تحت الإجراء المشترك للالتواء الخلفي وقوة التواء. الإجهاد الداخلي للتواء والإجهاد الخارجي للالتواء يلغي بعضهما البعض ، بحيث يلغي الإجهاد الدوراني للمنتج الملتوي من الداخل إلى الخارج بعضهم البعض إلى الصفر. السلكان الأساسيان بعد الالتواء على اتصال وثيق مع عدم وجود فجوات ، وهم بشكل طبيعي مع عدم وجود قوة انتعاش. يمكن أن يؤدي الحفاظ على بنية مادية مستقرة إلى أداء كهربائي مستقر.

سؤال +
السابق：(النوى المزدوجة + السلك الأرضي + الغلاف الطولي)
التالي：لا توجد مقالة تالية
منتج تفاصيل

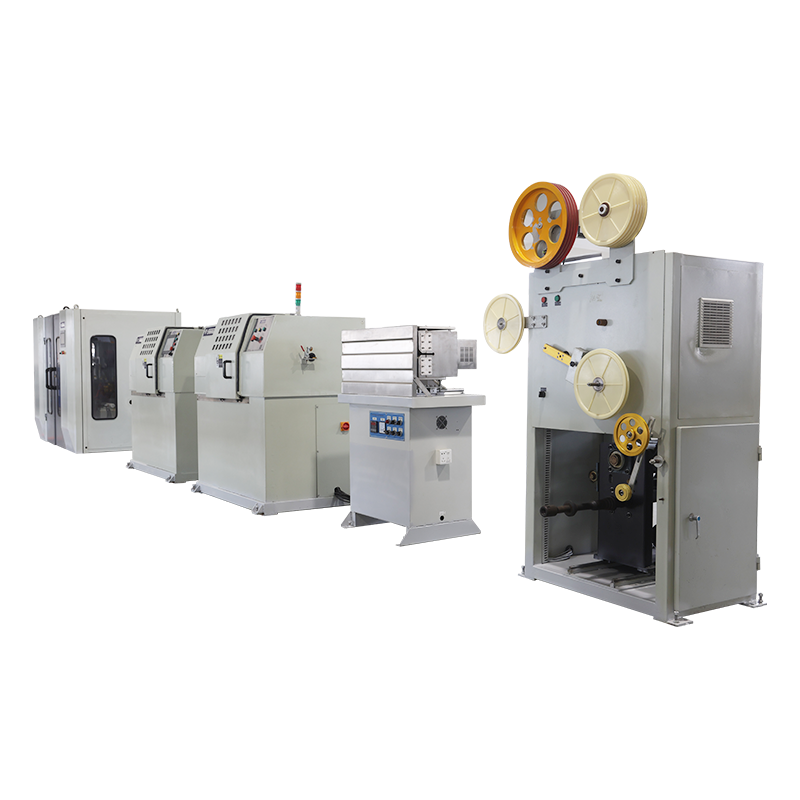

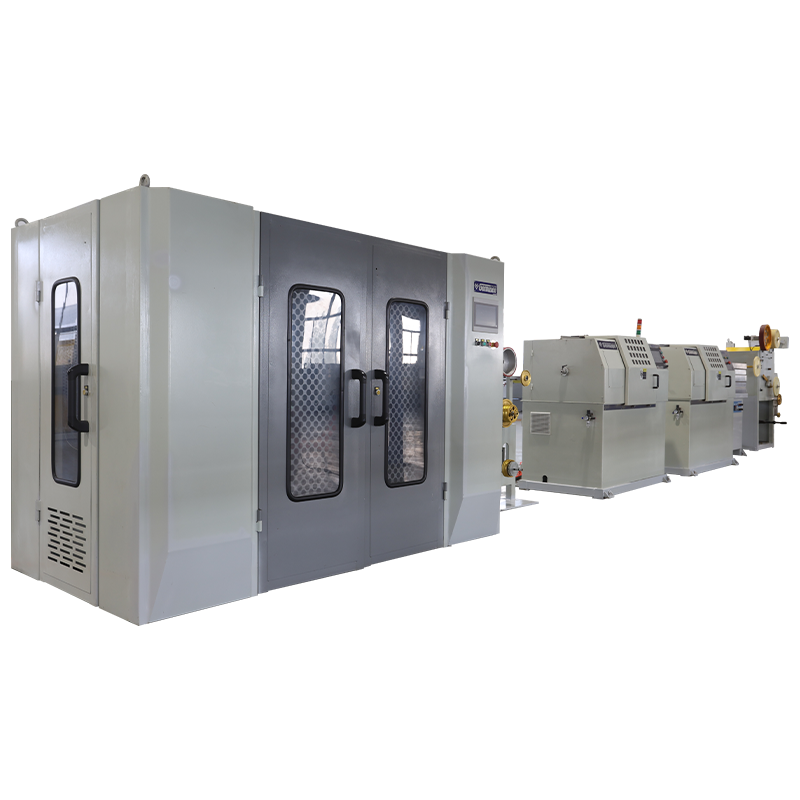

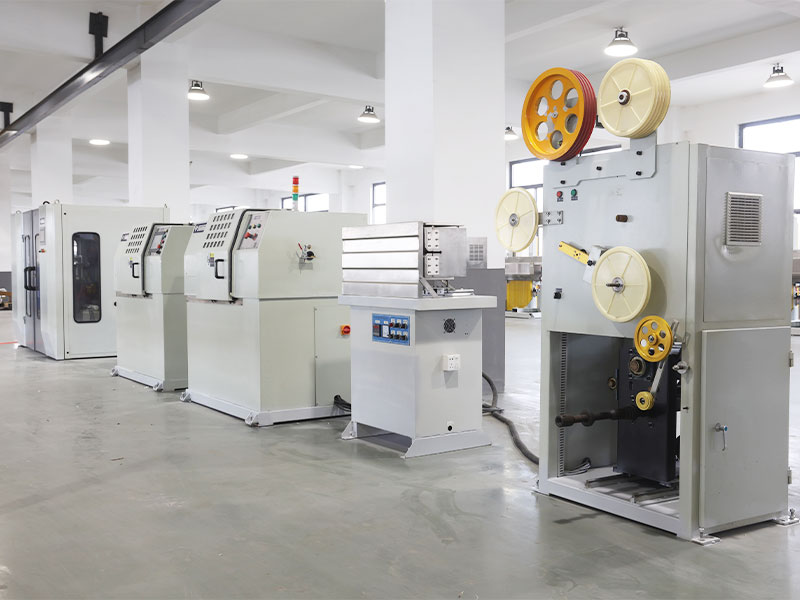

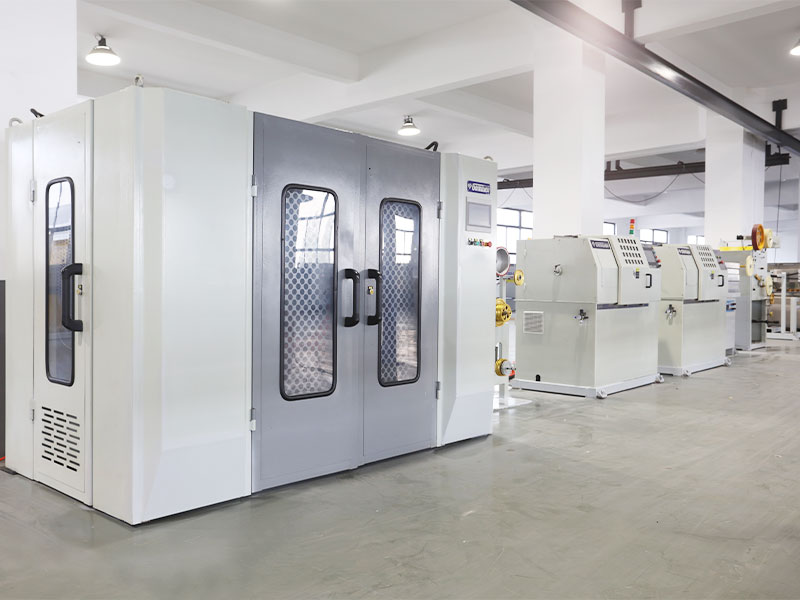

عناصر

● Ø500 Portal Cradle Sheaftless Pay-Up-Off for Core Wire داخل وحدة Bow 1 Stranding Bow 1
● Ø400 Portal Cradle Shaftless Pay-Up-Off for Copper Wire داخل وحدة Bow Bow 1
● Ø500 الدفع النشط الذي لا يمارسه بدون شيفر خارج وحدة القوس الختامية 1
● Ø400 وحدة Capstan 1 عجلات مزدوجة
● مركز التسجيل الدوار المركزي 2 وحدة
● Ø400 وحدة Capstan 1 عجلات مزدوجة
● فرن التلسكوبي 1 وحدة
● وحدة رمح الأرض 1 وحدة واحدة
● نظام التحكم 1 وحدة
● يمكن تخصيص المعدات المساعدة المحيطية.


المواصفات الفنية

هيكل الدفع اثنين من الرؤوس من البوابة مهد البوابة لا يتجاوز عدم وجود دفعات نشطة داخل القوس المتساقط رأس واحد من الدفع النشط غير الشديد خارج القوس المخترق
هيكل الاستيلاء التكوين القياسي هو جهاز Take-Type من نوع Ø500 ، يمكن تخصيص Ø630 أو أنواع أخرى.
بنية الآلة العامة رتب على طول الخط المركزي لآلة التغليف مع بنية تقسيم
نوع سلك مناسب مناسب لـ USB3.1 و USB4.0 و HDMI وغيرها
مواصفات الأسلاك الأساسية المدى: Ø0.6-2.0mm ، يمكن تخصيص ما وراء هذا النطاق
القطر الخارجي من الأسلاك التي تقطعت بهم السبل المدى: Ø1.2-4.0mm ، ما وراء هذا النطاق يمكن تخصيصه.
يموت تقطعت بهم السبل حجم OD القياسي هو 25
طريقة تويست الخلفية 100 ٪ التواء قبل دخول القالب ، واللف 100 ٪ الظهر على الفور بعد المرور عبر القالب ، ولا يوجد إجهاد داخل السلك بعد تقطعت بهم السبل.
نسبة التواء الظهر 100 ٪ ، يتم التواء والتراجع الخلفي على الفور في القالب ، ولكن معدل التقريب الخلفي غير قابل للتعديل.
اتجاه تقطعت بهم السبل s/z
سرعة دوران الدفع MAX1200 دورة في الدقيقة (بدون تحميل).
يتم تعيين سرعة بدء التشغيل الفعلية وفقًا لمتطلبات الدرجات السلكية المختلفة.
سرعة الدوران MAX1200 دورة في الدقيقة (بدون تحميل).
يتم تعيين سرعة بدء التشغيل الفعلية وفقًا لمتطلبات الدرجات السلكية المختلفة.
نطاق سرعة السلك صيغة لحساب سرعة الخط: سرعة الاستيلاء X Pitch / 1000 = m / min. الحد الأقصى للسرعة هو 30 م/دقيقة.
سلك ملعب الملعب النطاق الأمثل: 10.0-50.0 مم ، دقيق إلى مكان واحد عشري ، مع مستوى قابل للتعديل باستمرار ، يمكن اختياره على الشاشة التي تعمل باللمس.
دقة الملعب دقة الملعب ± 0.3 مم أثناء إنتاج السرعة الثابتة ، 0.5 ملم أثناء بدء التشغيل/الإغلاق.
مواد القوس المخترقة المادة القياسية المستخدمة عبارة عن شريط فولاذي 65 مليون من الفولاذ مع ثقل الخزف ، والذي يمكن تخصيصه لقوس ألياف الكربون خفيفة الوزن.
قوة القوس 5.5kw محرك العاكس
قوة القوس 1.8 كيلو وات محرك سيرفو
فرملة القوس تقطعت بهم السبل الفرامل الكهرومغناطيسية
نوع كابستان عجلات مزدوجة كابستان
قطر عجلة كابستان Ø400 ، أسطوانة الألومنيوم المغلفة بألومنيوم مغلف من 5 أخبار من الألومنيوم.
قوة كابستان التكوين القياسي هو محرك عاكس 1.5 كيلو وات ، والذي يمكن تخصيصه أيضًا لمحركات المؤازرة.
مواصفات الدفع Ø500 عجلات أداة ABS.
مواصفات الاستيلاء Ø500 عجلات أداة ABS. 630 عجلات الدفع يمكن تخصيصها.
الفتحة الداخلية للبكار المعيار Ø56mm ، يمكن تخصيص أحجام أخرى.
بكرة رفع الدوران الرفع الكهربائي وتحميل لوح التزلج وتفريغ التخزين المؤقت.
طريقة تشديد بكرة مجموعة قوية من مجموعة الأسطوانة مرنة تشديد ، قوة تشديد> 200 كيلوجرام ، مع حماية قفل ذاتي ، بكرة الإطلاق الهوائية
بكرة تحميل الوزن Max300kg
قوة بكرة الدفع 0.75kw محرك العتاد
استقلال بكرة القوة يمكن أيضًا تخصيص محرك الترس 0.75kw كمحرك مؤازر.
ترتيب وضع السلك الاستيلاء المعيار هو 30 وحدة رمح ROD TRAVERSE المصقولة ، والتي يمكن تخصيصها لصفوف وحدة تحكم الحركة المؤازرة.
اكتشاف مواد الدفع التنبيه والتوقف التلقائي عندما يكون السلك الأساسي على وشك أن ينفد/إنذار وتوقف تلقائي عند كسر السلك.
نوع التوتر المعيار هو ضبط التوتر عن طريق تحريك أو إضافة/إزالة كتل الوزن ، والتحكم في PID للدفع أو سرعة الاستيلاء. يمكن أيضًا تخصيصها لتنظيم التوتر باستخدام محرك مؤازر.
نطاق توتر الدفع 3n-30n/0.3kg-3kg/300g-3000g
نطاق التوتر الاستيلاء 5n-50n/0.5kg-5kg/500g-5000g
دقة التوتر ± 25g
عرض التوتر نوع الاتصال مستشعر ضغط العرض الرقمي ، إنذار تجاوز التوتر والإغلاق التلقائي.
مواد التسجيل آل ، مايلار ، احباط النحاس ، PTFE ، PI
القطر الخارجي لبكر الشريط مادة ورقة قياسية ، O.D. Ø300 ، مواد رمح مخصصة متاحة.
عرض الشريط 3-20MM
ثقب بكرة الشريط 50.8/76
قوة التسجيل 1.8 كيلو وات محرك سيرفو
توتر التسجيل 1NM التباطؤ القابض
طول تخزين شريط التسجيل 400mm ، تغيير الشريط دون قطع السلك.
تفتيش كسر الشريط التوقف التلقائي عندما يكون الشريط على وشك الإرهاق والكسر
معدل التداخل 0-50 ٪ ، إعداد البرنامج
وحدات توتر التسجيل الطولية 1NM مكابح مسحوق مغناطيسي
قالب التسجيل الطولي المعيار هو أنبوب ورق التغليف الأنبوبي نوع غير سلس ، ويمكن أيضًا تخصيص أنواع أخرى من قوالب التغليف الطولي
معلمات الفرن الفرن الحراري التلسكوبي ، الابتعاد عند التوقف لمنع الخبز السلك ، والانتقال لخبز السلك عند البدء.
إدارة الوصفة يمكّن نظام إدارة الصياغة المخصص بيانات مثل التوتر ودرجة الحرارة والقطر الخارجي والملعب و S/Z ومسافة تعويذة الأسلاك والضغط البارومتري ليتم تغذيته في PLC ، ودعم جمع البيانات والاستيراد للإنتاج الرقمي.
حماية السلامة يمكن تخصيص الكشف التلقائي والتنبؤ بدرجة الحرارة /الاهتزاز /الضوضاء /الضغط وفقًا لتصميم CE /CSA /UL القياسي.
الكشف الشرارة يمكن تخصيصها لإضافة اختبار شرارة
معايير الطاقة المعيار هو 380 فولت/50 هرتز ويمكن تخصيص مصدر الطاقة لبلدان ومناطق مختلفة.
برنامج ذكي قابل للتخصيص لإضافة برنامج "أفضل وظيفة مطابقة تلقائية للسرعة" ، لتحقيق كفاءة الإنتاج وجودة المنتج في نفس الوقت.
الجهاز الزائد السلك الأساسي يمكن تخصيص جهاز تزييت الأسلاك الأساسية وإضافته. السلك الأساسي العزل مغلف بزيت تشحيم متطاير لتقليل الاحتكاك أثناء التواء زوج الأسلاك.




ميزات المنتج

● سرعة سريعة: القوس الزاوية التدوير المدورة متوازنة بشكل ثابت ومتوازنة ديناميكيا للاختبار والتصحيح. لديها اهتزاز صغير وضوضاء منخفضة. لا يولد المغزل الحرارة أثناء التشغيل عالي السرعة على المدى الطويل ، وسرعة دوران الدوران بسرعة.

● بدون ضغط داخلي: من خلال هيكل دفع فريد من نوعه ، فإن السلك الأساسي مرن ولا يحصل على أي ضغوط داخلية بعد التواء ، مما يؤدي إلى الأداء البدني.

● انحناء أقل: تم تصميم البكرات وبكرات التوجيه بأقطار كبيرة لتقليل الانحناء في السلك ، وتجنب الأضرار التي لحقت الملعب.

● الملعب الدقيق: يستخدم العالم حصريًا "آلية النقل الدقيقة للقوة الخارجية والكابستان الداخلية" ، ناقل حركة ميكانيكي معقد لنقل الطاقة المحرك خارج القوس الملتوي إلى عجلة الكابستان في الداخل. تعيين Capstan الرئيسي كمعيار للحركة ، واعتماد وحدات التحكم في حركة المؤازرة لكل من القوس التواء والكابستان الرئيسي لإجراء التحكم الدقيق في حركة السلسلة والحصول على درجة دقيقة في أي سرعة.

● ذكي: إدارة الوصفة ، انقرة واحدة نقرة SOP استرجاع وصفة ، نقطة بدء التشغيل بنقرة واحدة ، بداية بنقرة واحدة ؛ ردود فعل ديناميكية من ملعب ملعب ، نسبة التواء الخلفية ، الكشف عن الأعطال/اكتشاف الاتصال/توقف عندما يصل العداد ، لوحة تحكم ذكية

● معدل الفشل المنخفض: يتم تثبيت جميع مكونات التحكم الكهربائي في القوس الزاوية المتداخلة على المهد ، وجميع الإشارات يتم التحكم في حلقة مغلقة كهربائياً داخل القوس المخترق. يوفر حلقة جامع فرشاة الكربون فقط طاقة ثلاثية الطور إلى داخل القوس الزاوية المتقطعة دون نقل إشارات من أجل تجنب سوء التلامس والتداخل ومعدل الفشل المنخفض.

● صيانة سهلة: يمكن للعملاء خارج الصين التخصيص للحصول على التحكم في حافلة ProfInet ، مما يضمن نقل الإشارة السريعة والتداخل المنخفض. تتوفر استكشاف الأخطاء وإصلاحها وصيانتها بغض النظر عن موقع الجهاز في أي بلد أو منطقة في جميع أنحاء العالم ، طالما أن هناك شبكة اتصال
