خط بثق عزل الأسلاك الأساسية الصلبة

خط بثق عزل الأسلاك الأساسية من PVC/PE/PP/PU

خط بثق عزل الأسلاك الأساسية من PVC/PE/PP/PU هو جهاز غير قياسي مع التخصيص. نموذج الماكينة الرئيسي هو عمومًا 30-65 مم. إنه مناسب للبثق الأساسي الصلب للأسلاك الإلكترونية وأسلاك الإشارات والأسلاك الأخرى. درجة حرارة البثق متوسطة إلى درجة حرارة منخفضة. إنها معدات بثق الأسلاك الأساسية في الصناعة. يتمتع بثق عزل الأسلاك الأساسي المرغوب فيه بالخصائص التالية: تلوين برغي موحد ، والتحكم الدقيق في درجة الحرارة ، وتركيز رأس الماكينة العالية ، والتسامح مع قطر الأسلاك المستقر ، والدفع المستقر ، وتوتر الاستيلاء ، وكفاءة إنتاج الماكينة العالية. سيكون لدى المستخدمين المختلفين احتياجات مختلفة عند طلب هذا الجهاز. يمكن لشركتنا دعم التخصيص المخصص وفقًا لاحتياجات المستخدم. من حيث الأجهزة ، يمكننا توفير مجموعة متنوعة من النماذج وعلامات الإكسسوارات الأساسية للمستخدمين للاختيار من بينها. فيما يتعلق ببرنامج التحكم الكهربائي ، يمكننا أيضًا توفير طرق للتحكم الكهربائي الاقتصادي والعملي أو المتقدم. بسبب التكوينات الشاملة المختلفة ، يختلف سعر هذا الجهاز أيضًا. لذلك ، فإن العامل الرئيسي الذي يحدد سعر هذا الجهاز هو تحديد مستوى تكوين المنتج للمستخدم. بالإضافة إلى ذلك ، نظرًا لأن هذا المنتج عبارة عن معدات مخصصة غير قياسية مع إنتاج صغير فقط ، فإنه يستغرق فترة أطول لتصميم وتصنيع وتركيب وتصحيح الأخطاء. يجب على المستخدمين حجز دورات شراء كافية لتحقيق تسليم المنتج المرغوب فيه.

سؤال +
السابق：خط بثق عزل الأسلاك الأساسية LSZH/XLPE/TPE/TPU
التالي：لا توجد مقالة تالية
منتج تفاصيل

عناصر

● موقف الدفع
● موقف الاستقامة
● الطارد الرئيسي
● رئيس الطارد
● آلة تجفيف المواد
● درجة حرارة ثابتة
● خزان مياه التبريد
● فوهة تهب الهواء
● كابستان
● حامل تراكم الأسلاك
● عداد العداد
● مقياس قطر الليزر
● اختبار شرارة عالية التردد
● ارفع
● مربع التحكم في الكهرباء
● فيما يلي خيارات مخصصة
● مسبق
● آلة الحقن
● طابعة
● صمام تصريف المواد عن طريق التمرير
● جهاز فراغ
● تغذية مجفف قادوبر
● كاشف مقطوع
● المكثفات الإلكتروستاتيكية الماء
● مقياس غريب الأطوار
● لوحة الإعلانات الإلكترونية
● يمكن تخصيص وإضافة المعدات المساعدة المحيطية الأخرى.


المواصفات الفنية

المعلمات الفنية الرئيسية 30 25 نوع 35 25 نوع 40 30 نوع 45 35 نوع 50 35 نوع 60 40 نوع 70 40 نوع 80 40 نوع
نوع سلك مناسب مناسبة للأسلاك عالية التردد ، وكابل البيانات ، والأسلاك الإلكترونية UL ، وبناء الأسلاك BV/BVR ، وسلك الطاقة ، وأسلاك السيارات وأسلاك أخرى من القذف الأساسي النحاسي موصل الأسلاك النحاسية
نطاق الموصل بالنسبة لنا المعيار AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10 AWG18-5 AWG12-2
نطاق قطر الموصل Ø0.13-0.40mm Ø0.16-0.65mm Ø0.20-0.81mm Ø0.25-1.02mm Ø0.32-1.63mm Ø0.40-2.59mm 1.02-4.62mm Ø2.05-6.54mm
نطاق منطقة الموصل 0.01-0.15M㎡ 0.02-0.35M㎡ 0.03-0.75M㎡ 0.1-1.5m㎡ 0.2-2.5m㎡ 0.5-6.0m㎡ 1-16m㎡ 3.5-35M㎡
بثق القطر الخارجي Ø0.3-1.0mm Ø0.4-1.3mm Ø0.5-1.8mm Ø0.7-2.3mm Ø0.8-2.8mm Ø1.2-3.8mm Ø1.8-6.0mm Ø3.0-8.0mm
نطاق سرعة السلك 20-200متر/دقيقة 40-400متر/دقيقة

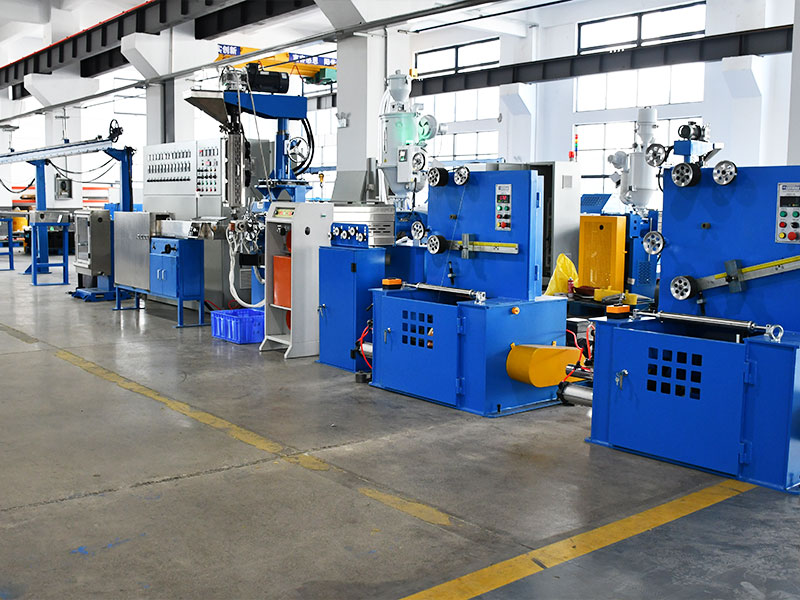

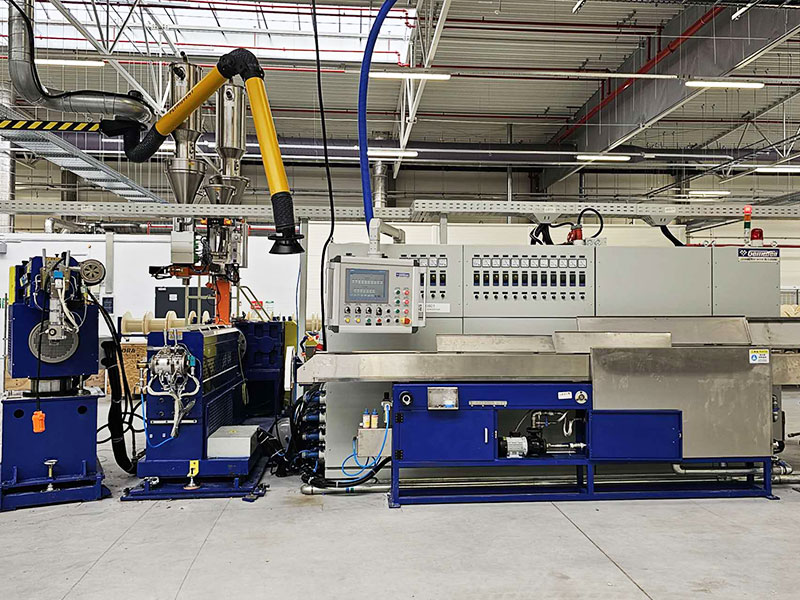

بنية الآلة خذ رأس البثق باعتباره المحور المركزي ، يتم توزيع جميع الأجزاء من الدفع إلى الاستيلاء خطيًا. يبلغ ارتفاع خط البثق القياسي طوله 1 متر وطول إجمالي يتراوح بين 20 و 25 مترًا

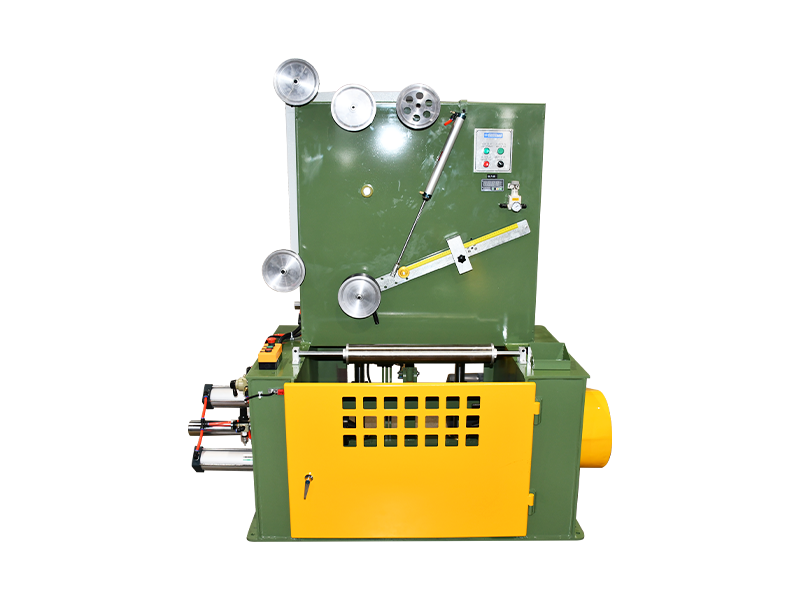

نوع الدفع يمكن أيضًا تخصيص حامل الدفع النشط النشط ، والرفع الكهربائي ، وتشديد الهوائية ، وأنواع أخرى مثل الدفع النشط ، ودفع نوع العمود ، ودفع نوع التوتر الاحتكاك ، وموقف الدفع النشط أو السلبي الآخر.
مواصفات الدفع Ø200/300 Ø300/Ø400/Ø500 Ø500/Ø630/Ø800
قوة الدفع 3.7kw 5.5kw 7.5kw
نوع التوتر في الدفع حرك أو إضافة/إزالة كتل الموازنة لضبط التوتر ، ويمكن أيضًا تخصيصها لضبط التوتر باستخدام محرك مؤازر.
موقف الاستقامة حامل تقويم الموصلات 5 ، OD من عجلة تقويم الموصل Ø60 ، الأخدود المفرد ، مع صندوق الأدوات ، ويمكن تخصيصه.
نوع من مسبق يمكن تخصيص مسجل الموصل للأسلاك النحاسية ، أو مسجل الهواء الساخن المغلقة في الفرن ، أو مع تخصيص نوع مستقيم من نوعه.
سلطة القائد 3KVA 5kva 8kva 10kva
إخراج المواد الطارد 20 كجم/ساعة 30 كجم/ساعة 40 كجم/ساعة 50 كجم/ساعة 60 كجم/ساعة 90 كجم/ساعة 130 كجم/ساعة 150 كجم/ساعة

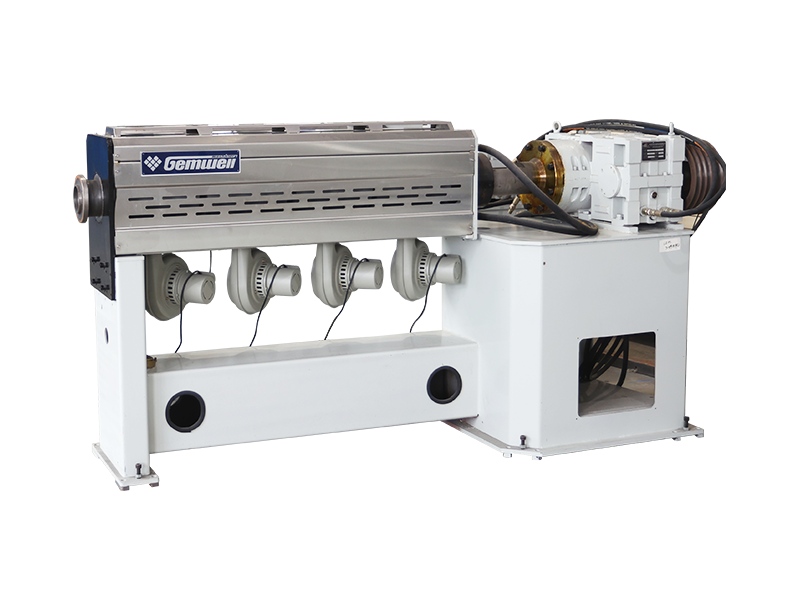

طارد السلطة 7.5kw 11kw 15 كيلو وات 22 كيلو وات 30 كيلو وات 37 كيلو وات
المعلمات المسمار L/D: 28: 1 ， نسبة الضغط: PVC 2.7 مزدوج ترابط المسمار/PE نسبة L/D هي 26: 1 والمواد المسمار هي 38Crmoala المصنوعة في الصين ، ويمكن تخصيصها.
نوع التدفئة يلقي حلقات تسخين الألومنيوم للجسم ، حلقات تسخين النحاس للعنق ، أنابيب التدفئة الكوارتز لمشابك الرأس/الرؤوس/الموت.
التحكم في درجة الحرارة جسم ٣ + مشبك ١ + عنق ١ + رأس ١ + قالب ١ جسم ٤ + مشبك ١ + عنق ١ + رأس ١ + قالب ١
قوة التدفئة 4kw 6 كيلو وات 8kw 9kw 10 كيلو وات 14 كيلو واط 18 كيلو وات 22 كيلو وات
برميل تبريد 3 قسم مروحة الطرد المركزي 4 قسم مروحة الطرد المركزي
تغذية مجفف قادوبر 12 كجم 25 كجم 50 كجم
لوحة العسل الآلة مصنوعة من الفولاذ المقاوم للصدأ 316 بدون طلاء كهربائي. تتميز بهيكل تدفق داخلي موجه، مع فتحات تدفق متصلة بحواف مشطوفة بدون زوايا ميتة. صفيحة قرص العسل والشفة مُغلقتان بمادة مانعة للتسرب لمنع التسرب.
نوع الرأس يمكن أيضًا تخصيص رأس البثق التلقائي التلقائي U7 من النوع U7 ، وأخدود عميق للضغط الخارجي المنخفض الضغط ، مع هياكل مختلفة مثل الطبقة المفردة/الشريط المفرد/شرائط الحقن المزدوج ، وما إلى ذلك ، قابلة للتعديل والأنواع الأخرى (القابلة للتعديل التلقائي الذاتي).
رأس العلامة التجارية يتم تصنيع رأس الآلة في الصين ، ويمكن تخصيصه للعلامات التجارية الأخرى مثل Eurotek و Unitek و Eurocab و Microdia
مشبك الرأس هناك نصفين من مشبك رأس الماكينة ، مع مجموعتين لأعلى وهبوطا من مسامير مشبك قضيب متزامن. يمكن تضمين وجع في اتجاه واحد ، ويمكن تخصيص أنواع أخرى من مشابك رأس الجهاز.
تسوية الرأس اعتماد هيكل دبوس محدد من شفة الرأس ، لا يزال مستوى ارتفاع الرأس دون تغيير لفترة طويلة.

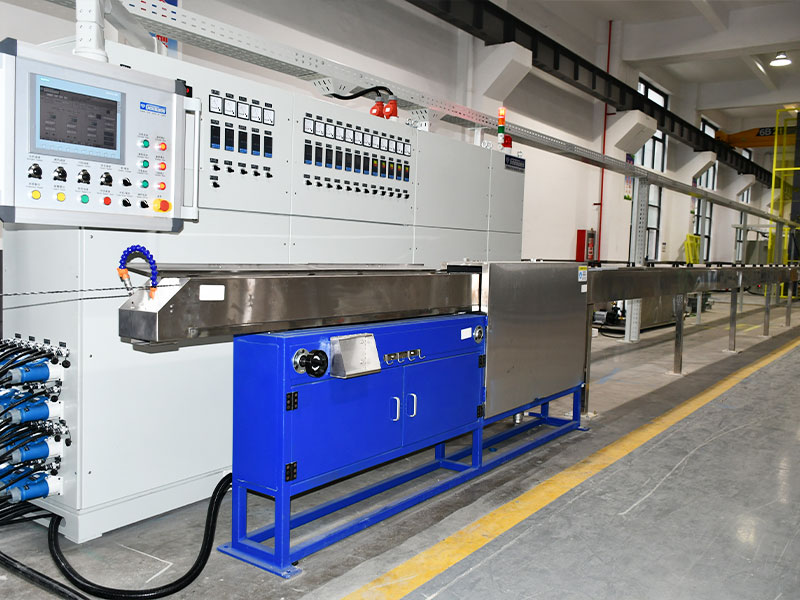

قناة متحركة درجة حرارة ثابتة محققة ، خزان درجة حرارة متداولة ذاتي. وهو مزود بأنابيب تسخين 9 كيلو وات ، ويصنع الخزان بالكامل من مادة SUS304. يبلغ الطول القياسي للخزان الصغير 1250 ملم ، وخيارات التخصيص متوفرة.

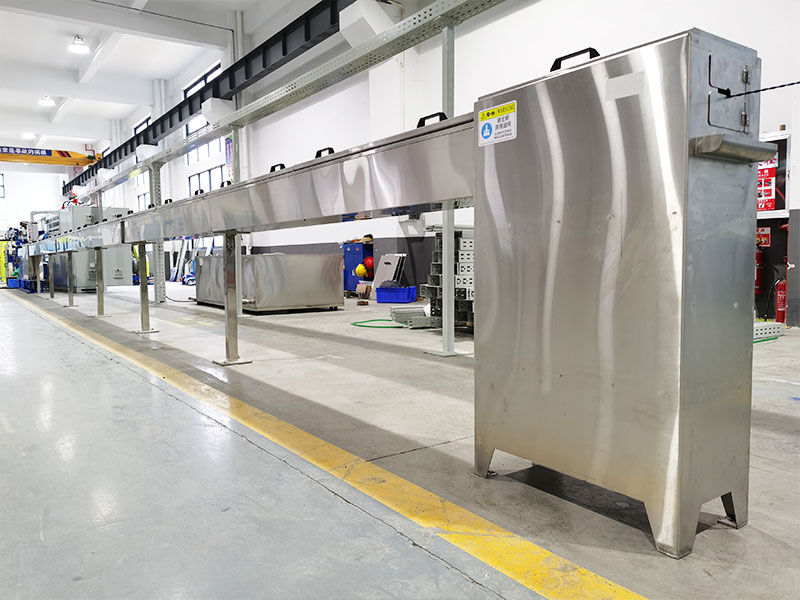

خزان مياه التبريد 5 أمتار دبابة على شكل طبقة واحدة طوله 10 أمتار من الخزان على شكل حرف U ، نظام تبريد الماء المتداول ، لا مبرد الماء. الخزان بأكمله مصنوع من مادة SUS304. تتوفر خزانات مزدوجة الطبقات على شكل حرف U أو على شكل W لتخصيصها.
فوهة عالية الضغط الهواء يمكن تخصيص فوهة نفخ من النوع المقلوب ، ومواد البوم ، وهيكل نفخ مزدوج ، في خزان المياه المتحركة ، خزان مياه التبريد ، كابستان ، أنواع أخرى من فوهة النفخ.
نوع كابستان حزام عجل واحد من النوع 3 أخدود قطعة قطعة قطعة خفيفة الوزن من التيتانيوم مقاومة لللباس المقاوم للصدأ المقاوم للصدأ مزدوج العجلات رافعة مزدوجة العجلات من الألومنيوم المؤكسد
قطر عجلة كابستان Ø375 نوع عجلات من سبيكة التيتانيوم Ø500 نوع العجلات المزدوجة
قوة كابستان 3.7 محرك المؤازرة محرك سيرفو 3,7 + علبة تروس
موقف توتر تراكم الأسلاك حامل توتر تراكم الأسلاك المائل ، إجمالي طوله 12 مترًا ، مسار صفيحة فولاذية ، سيارة خفيفة الوزن ، 10 أخاديد ＋ 9 أخاديد لعجلة تراكم الأسلاك ، إجمالي سعة تخزين الأسلاك هي 200 متر ، توتر محرك مؤازرة. أنواع أخرى قابلة للتخصيص.
قطر عجلة تراكم الأسلاك Ø100 Ø150 ، يمكن تخصيص قطر العجلة Ø180 ، يمكن تخصيص قطر العجلة Ø250 ، يمكن تخصيص قطر العجلة
عداد العداد دليل عداد عداد العجلة مع محيط عجلة متر من 400 مم. يستخدم تشفيرًا للكشف ويسمح بالتعديل الدقيق لمعامل تصحيح العداد. تتوفر أنواع أخرى من أجهزة حساب العدادات. عداد عداد الأسطوانة الضغط ، مع محيط عجلة متر 500 ملم.
نوع الاستيلاء يمكن تخصيص نوع العمود ذو الرأس المزدوج ، أو نوع تغيير بكرة أوتوماتيكية أو آلات الأسلاك غير الأخرى غير الممتازة. نوع مزدوج الرأس بدون شيفر ، رفع كهربائي ، تشديد هوائي
مواصفات بكرة الالتقاط Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630 Ø500/Ø630/Ø800
قوة الاستيلاء 2.2kw 3.7kw 5.5kw
ترتيب الأسلاك الاستيلاء محرك مؤازرة 0.4 كيلو وات لترتيب الأسلاك

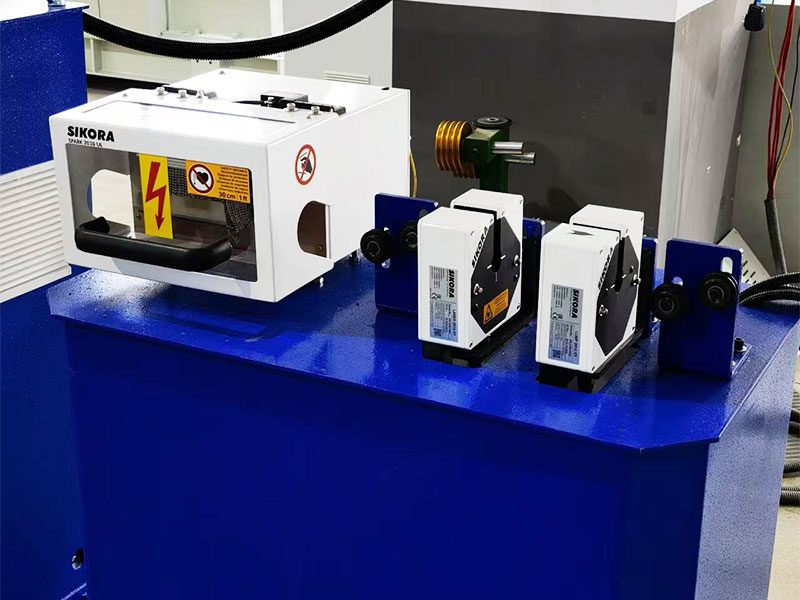

مقياس قطر الليزر مقياس قطر أحادي المحور المصنوع من الصنع ، وقياس دقة 0.001 ، يمكن تخصيص علامات تجارية أخرى مثل Sikora/Zumbach/Proton/Takikawa.
اختبار شرارة عالي التردد يمكن تخصيص ماركات أخرى ، مثل Clinton/Sikora/Proton ، من 0-15 كيلو فولت ، العلامات التجارية الأخرى ، مثل Clinton/Sikora/Proton يمكن تخصيصها من 0-15 كيلو فولت ، الجهد الذي تم صنعه في تشبيه عالي التردد ، يمكن تخصيص الماركات الأخرى ، حيث يمكن تخصيص ماركات أخرى ، مثل اختبار الشرار عالي التردد في الصين ، اختبار شرارة عالي التردد ، هو 0-15 كيلو فولت.
مربع التحكم في الكهرباء خزانة كهربائية VlCTOR مطلية بطلاء مقاوم للهب وصديقة للبيئة، وواجهة مستخدم WEINVIEW مقاس 10 بوصات، ومفاتيح SIEMENSPLC، وSCHELDER، ووحدة تحكم في درجة الحرارة RKC. يمكن تخصيص ماركات المحركات ومحولات التردد.
القوة الكلية 38 كيلو واط 50 كيلو وات 65kw 68 كيلو واط 73kw 85kw 100 كيلو وات 125kw


عناصر مخصصة اختيارية

جهاز إسقاط سلك الكابستان يمكن تخصيص كابستان عزل الأسلاك الأساسية بدون جهاز إسقاط الأسلاك لإضافة واحد
اختبار الضغط يمكن تخصيص أجهزة استشعار الضغط أو صمامات الأمان المقاومة للانفجار على شفة الرأس.
طابعة يمكن تخصيص طابعات الحبر أو الأنواع الأخرى.
استخراج فراغ يمكن تخصيص استخراج الفراغ في خط مدخل الرأس.
مجفف ضربة يمكن تخصيص مجفف نفخ عالية الكفاءة عندما يكون الماكينة في بثق عالي السرعة.
كاشف مقطوع خيار قابل للتخصيص لإضافة ميزات الكشف عن الكلام إلى أداة القياس على مقياس قطر العلامات التجارية الصينية ، أو تخصيص علامات تجارية أخرى مثل Sikora/Zumbach/Proton/Takikawa.
مقياس السعة الساكنة الماء يمكن تخصيص مقياس السعة الثابتة للماء ، مثل بيتا/سيكورا/زومباش/البروتون/تاكاوا.
مقياس غريب الأطوار يمكن تخصيص مقياس غريب الأطوار ، مثل بيتا/سيكورا/زومباخ/بروتون/تاكاوا.
مبرد يمكن تخصيص المبرد أو الخزان مع طبقة معزولة.
شنقا لوحة إلكترونية يتم دعم الشاشات الإلكترونية على الوجهين LED أو الأنواع الأخرى.
نظام إدارة الصيغة الذكية يمكن تخصيص أنظمة إدارة الصياغة الذكية، وسيتم تغذية البيانات مثل توتر الالتقاط، وتوتر خط التخزين، ودرجة حرارة التسخين المسبق، والتحكم في درجة حرارة المضيف، وقطر البثق، ومسافة صف الالتقاط، وقيم ضغط الهواء إلى PLC. ويستخدم وضع اتصال ناقل Profinet، ودعم اكتساب بيانات MES واستيرادها، وعملية إنتاج الاستدعاء بمفتاح واحد، وبدء التشغيل بمفتاح واحد، وتمكين المنتجات الذكية الرقمية.
المعدات المساعدة المحيطية يمكن تخصيص الملحقات المحيطية الأخرى أو التخصيصات الخاصة للجهاز بأكمله.
الأسلاك الكهربائية حامل حوض كابل علوي 2.5 متر وأنابيب الهواء وأسلاك الإشارة وكابل الطاقة مرتبة بعزل ، مدخل الأسلاك من الجزء العلوي من مربع التحكم الكهربائي ، طرق بديلة قابلة للتخصيص.
معيار لوائح السلامة تم تصنيعها وفقًا لمعايير السلامة في CCC في الصين ، وقابلة للتخصيص لتلبية معايير السلامة CE/CSA/UL.
معايير إمداد الطاقة 380 فولت/50 هرتز إمدادات الطاقة ، مع الجهد والتردد القابل للتخصيص للبلدان والمناطق المختلفة.




ميزات المنتج

● عائد إنتاج مرتفع: التصميم المحسّن المسمار ، مقاوم للارتداء ، غير عصا ، كروم دون إسقاط ، إخفاء خالٍ من الغراء ، تغيير في اللون السريع ، سرعة الخط العالي ، إنتاجية إنتاج عالية.

● مجموعة واسعة من التطبيقات: اعتمادًا على نوع المواد ، يمكن تجهيزه بمسمار البثق المقابل ، والذي يمكن أن يوفر نوعًا متدرجًا أحاديًا ، ونوع فصل BM المزدوج ، وأنواع أخرى من البراغي.

● تصميم مقاوم للتسرب: تضمن هياكل الختم والموضع الفريدة أن الحافة لا تسرب المواد ، ويظل مستوى الارتفاع لرأس البثق مستقرًا حتى للاستخدام على المدى الطويل.

● جودة عالية: يتراوح تركيز منتجات الأسلاك المعزولة لدينا من 93 ٪ إلى 97 ٪ ، والقطر الخارجي له تسامح ± 0.003.

● التحكم الدقيق في درجة الحرارة: داخل ± 1 ℃.

● السيطرة الذكية: نحن نقدم أنظمة إدارة ذكية قابلة للتخصيص تسمح بالوصول بنقرة واحدة إلى صيغ SOP ، وإعداد الماكينة بنقرة واحدة وبدء التشغيل ، والتشغيل الذكي.

● صيانة سهلة: يمكن للعملاء خارج الصين تخصيص استخدام نظام التحكم في حافلات ProfInet ، والذي يضمن نقل إشارة الإشارة السريعة والمنخفضة. طالما أن هناك شبكة اتصالات في أي بلد أو منطقة ، يمكن تنفيذ خدمات الصيانة عن بُعد ، واستكشاف الأخطاء وإصلاحها ، وخدمات الصيانة.
