ماكينة لف القفص تقوم المعدات بوظيفة واحدة في مصنع الكابلات: فهي تأخذ أسلاكًا مفردة من البكرات الدوارة وتضعها حول محور مشترك في جديلة مستديرة وثابتة. يصبح هذا الشريط هو الموصل أو الحزمة الأساسية التي تمر لاحقًا عبر العزل والتسجيل والتغليف، لذا فإن أي خطأ يحدث هنا ينتقل مع الكابل خلال كل خطوة لاحقة. تتناول هذه المقالة كيفية عمل عملية التجديل، وكيفية حساب طول الطبقة وحجم القالب، وكيف يختلف القفص الدوار عن التصميم الكوكبي، وما يجب على المشترين تأكيده قبل الطلب. وهي تعتمد على خبرة شركة Gemwell Electrical Technology Co., Ltd، وهي شركة تقدم معدات الأسلاك والكابلات تأسست عام 2005 وتقوم بتصميم وتصنيع وبيع الآلات لأكثر من 40 دولة.

كيف تشكل آلة لف القفص حبلا

تدرج شركة Gemwell Electrical Technology Co., Ltd استقرار الجودة والتصنيع الدقيق ضمن التزاماتها الأساسية، وعلى خط الجدائل، تتلخص هاتان الفكرتان في أشياء واضحة: حتى التوتر على كل سلك، والدوران الثابت، وإغلاق القالب الذي يظل صحيحًا. قبل الوصول إلى أي أرقام، من المفيد معرفة مكان عيش كل واحد منهم على الجهاز.

مسار السلك قصير. تترك الأسلاك المفردة بكراتها في القفص الدوار، وتلتقي عند قالب الإغلاق، ويتم سحبها من خلال عملية السحب ويتم لفها على أداة السحب. تحتوي كل مرحلة على وظيفة واحدة، وتظهر كل منها مباشرة في الجزء النهائي:

• قفص الدفع: يحمل البكرات ويدور حول محور الجديلة. يحدد عدد البكرات وحجم البكرة عدد الأسلاك التي يمكنك مدها ومدة التشغيل قبل إعادة التحميل.
• يموت الختام: النقطة التي تلتقي فيها الأسلاك وتأخذ شكلها الدائري النهائي. القالب الكبير جدًا يترك أسلاكًا خارجية فضفاضة، والقالب الصغير جدًا يخدش السطح.
• السحب: يضبط سرعة الخط. جنبا إلى جنب مع سرعة القفص فإنه يحدد طول وضع.
• الاستلام: قم بلف الخصلة النهائية، مع شد مطابق للسحب.
• التحكم في توتر البكرة: يؤدي التوتر غير المتساوي إلى خيط يميل أو ينحني أو ينفتح بعد أن يترك القالب.

يتبع عدد الأسلاك في جديلة متحدة المركز أيضًا نمطًا ثابتًا، مما يساعد عند تخطيط مواضع المكوك لكل طبقة. السلك المركزي محاط بـ 6 أسلاك في الطبقة الأولى، و12 في الثانية و18 في الثالثة، وبالتالي فإن المجموع يصعد بسرعة: 7 أسلاك بطبقة واحدة، 37 بثلاث طبقات، 91 بخمس طبقات .

الرسم البياني 1: إجمالي الأسلاك في حبلا متحدة المركز حسب عدد الطبقات حول السلك المركزي، محسوبًا من هندسة الأسلاك المستديرة المتلامسة.

طول الطبقة وسرعة الخط وحجم القالب: الأرقام وراء الإعداد

العمل على طول الاستلقاء

في تصميم القفص الدوار، دورة واحدة كاملة من القفص تضع الأسلاك مرة واحدة حول محور الجديلة. وهذا يجعل من السهل حساب الإعداد، حيث أن طول الوضع يساوي سرعة الخط مقسومًا على سرعة القفص.

طول الخط (مم) = سرعة الخط (مم في الدقيقة) مقسومًا على سرعة القفص (دورة في الدقيقة)

خذ خطًا يسير بسرعة 20 م/دقيقة، أي 20000 مم/دقيقة. عند 200 دورة في الدقيقة يكون طول الوضع 100 ملم . لقصه إلى 50 مم، يمكنك رفع القفص إلى 400 دورة في الدقيقة بنفس سرعة الخط، أو الاستمرار على 200 دورة في الدقيقة وإبطاء الخط إلى 10 م/دقيقة. يوضح الرسم البياني 2 مدى سرعة قصر الوضع مع زيادة سرعة القفص.

الرسم البياني 2: طول الوضع عند سرعة خط ثابتة قدرها 20 م/دقيقة لسرعات القفص المختلفة، محسوبة بالصيغة أعلاه.

نظرًا لأن الطول يرتبط مباشرة بسرعة الخط وسرعة القفص، فإن أول شيء يتم الاتفاق عليه عند تحديد الخط مع فريق التصميم في شركة Gemwell Electrical Technology Co., Ltd، التي يتمتع طاقمها الفني بدءًا من التصميم وحتى الإنتاج بخبرة 26 عامًا في مجال آلات الأسلاك والكابلات.

تقدير حجم القالب

يجب أن يتطابق قالب الإغلاق مع قطر الجديلة، والتقدير الأول بسيط. بالنسبة للأسلاك الدائرية المتلامسة، يكون القطر الخارجي متساويًا (2ن1) أضعاف قطر السلك الواحد ، حيث n هو عدد الطبقات حول السلك المركزي. مع أسلاك 0.5 ملم و 3 طبقات يعطي 7 مرات 0.5 ملم أو 3.5 ملم. تهبط الخيوط الحقيقية بشكل مختلف قليلاً بمجرد ظهور التوتر وطول الاستلقاء، لذا تعامل مع الشكل كنقطة بداية لتجربة القالب، وليس الحجم النهائي.

الرسم البياني 3: القطر الخارجي المثالي للسلك كمضاعف لقطر السلك المفرد (د) من 1 إلى 5 طبقات، محسوبًا للأسلاك المستديرة المتلامسة قبل الضغط.

القفص الدوار أو التجديل الكوكبي: اختيار التصميم

والفرق الرئيسي هو ما يحدث لكل سلك عندما يتشكل الجديلة. في تصميم القفص الدوار، تسير البكرات داخل القفص وتدور معه، بحيث يلتقط كل سلك دورة واحدة من الالتواء في كل طبقة. يتعامل العديد من الموصلات مع ذلك دون مشاكل، وتظل الآلة بسيطة ميكانيكيًا ويمكن أن تعمل بسرعة. يحمل التصميم الكوكبي كل بكرة في مهد يحافظ على اتجاهه، بحيث يتم وضع السلك دون التقاط هذا الالتواء. غالبًا ما تحتاج الأسلاك الرقيقة أو الحساسة للالتواء إلى المسار اللطيف.

الرسم البياني 4: المقارنة النسبية للتخطيطين على مقياس من 1 إلى 5. هذا دليل توضيحي يعتمد على البناء العام للآلة، وليس بيانات الاختبار المقاسة.

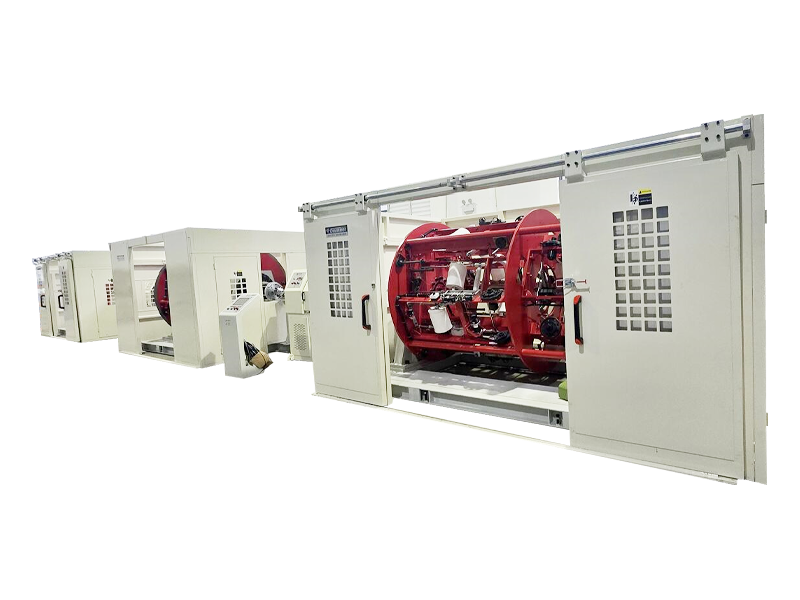

ماكينة لف القفص تشتمل الخيارات المتوفرة في مجموعتنا على خط تجديل كوكبي نشط عالي السرعة يعمل بتقنية الذكاء الاصطناعي، والذي يغطي المسار الكوكبي للمشترين الذين يحتاجون إليه.

بعيدًا عن التصميم نفسه، نهدف إلى البقاء على مقربة من الشركات العالمية المصنعة لكابلات وأسلاك نقل المعلومات المتطورة، مع الابتكار المستمر في جوهر كيفية نمونا. نحن نرى أن الإتقان في عمليات البثق واللف والتغليف والكابلات هو الأساس، وأن أدوات الذكاء الرقمي للقياس والاتصال والضبط والأتمتة على الخط هي السبيل للمضي قدمًا. الهدف هو مساعدة العملاء على القيام بذلك أكثر مع أقل : الاستخدام الأفضل لسعة الخط وجودة المنتج الثابتة والدعم عند تطوير تصميمات منتجات جديدة أو معالجة مواد جديدة.

وينطبق هذا النهج على كل خط تجديل تم بناؤه في شركة Gemwell Electrical Technology Co., Ltd، أيًا كان التخطيط الذي يستخدمه.

التشغيل التجريبي والمعايرة والدعم بعد التسليم

تقوم شركة Gemwell Electrical Technology Co., Ltd بإخضاع كل جهاز لعملية اختبار ومعايرة صارمة اسبوع كامل قبل الشحن، لذلك يتم فحص الاستقرار والأداء قبل أن تصل الماكينة إلى الأرضية الخاصة بك.

الدعم لا يتوقف عند باب المصنع. نلتزم أ استجابة على مدار 24 ساعة لأي مشكلة يواجهها العميل أثناء استخدام أجهزتنا، وكل آلة تحمل ضمان الجودة لمدة سنة واحدة مع دعم الخدمة مدى الحياة وراء ذلك. على خط التجديل، يمكن أن يظهر انحراف بسيط في التوتر أو السرعة في الجديلة قبل فترة طويلة من توقف الإنتاج، لذلك فإن الإجابة السريعة من الشركة المصنعة مهمة.

أيًا كان المورد الذي تتحدث إليه، فإن الموجز الواضح يسرع عرض الأسعار ويتجنب إعادة العمل. يسرد الجدول 1 ما يجب أن تكون جاهزًا.

لقد قمنا بتصميم وتصنيع وبيع معدات الأسلاك والكابلات منذ عام 2005 للعملاء في الولايات المتحدة وكندا والمكسيك وألمانيا وإيطاليا والهند وتايلاند وأكثر من 40 دولة إجمالاً. نرحب أيضًا بالوكلاء الذين يرغبون في إنشاء شركة وبيع أجهزتنا نيابةً عنا، لتحقيق المنفعة المتبادلة.

الأسئلة الشائعة حول آلة لف القفص

ما هي آلة التواء القفص المستخدمة؟

إنه يربط عدة أسلاك مفردة في موصل دائري واحد أو حزمة أساسية. ينتقل الشريط بعد ذلك إلى العزل أو التسجيل أو التغليف، اعتمادًا على الكابل الذي يتم تصنيعه.

كيف أختار بين القفص الدوار والتخطيط الكوكبي؟

ابدأ بالالتواء. إذا كانت الأسلاك يمكن أن تأخذ دورة واحدة في كل طبقة، فإن القفص الدوار يكون أبسط ويمكن أن يعمل بسرعة. إذا كانت حساسة أو حساسة للالتواء، فانظر إلى تخطيط الكواكب.

كيف يمكنني تغيير طول الاستلقاء؟

تغيير النسبة بين سرعة الخط وسرعة القفص. عند سرعة 20 م/دقيقة، يؤدي الانتقال من 200 دورة في الدقيقة إلى 400 دورة في الدقيقة إلى خفض طول الطبقة من 100 مم إلى 50 مم.

ما الذي يجب أن أرسله للمورد حتى يكون عرض الأسعار دقيقًا؟

مادة السلك وقطره، وعدد الأسلاك والطبقات، ونطاق طول السلك، وحساسية الالتواء، وما يتبع الحبل في خطك. ويغطي الجدول 1 أعلاه كل بند.

ما مدى سرعة استجابة الشركة المصنعة إذا حدث خطأ ما؟

تلتزم شركة Gemwell Electrical Technology Co., Ltd بوقت استجابة على مدار 24 ساعة للمشكلات التي يواجهها العملاء أثناء استخدام أجهزتها. ينطبق ضمان الجودة لمدة عام واحد، ويدعم كل جهاز دعم الخدمة مدى الحياة.
