آلة اسطوانة الأسلاك والكابلات

PVC/PE/PP/PU كابل بثق غمد

كابل بثق غمد PVC/PE/PP/PU هو جهاز غير قياسي مع التخصيص. نموذج الماكينة الرئيسي هو عمومًا 70-150 مم ، والذي يستخدم عادة في طرق إنتاج غمد الأسلاك والكابلات. المادة المقذوفات لها لزوجة منخفضة ، سيولة جيدة ، ومقاومة منخفضة ، وسهلة تلوين وتشكيل. يتمتع بائق الغمد الممتاز بالخصائص التالية: تلوين المسمار الموحد ، والتحكم الدقيق في درجة الحرارة ، والراحة ، والتعديل السهل على انحراف رأس الماكينة ، وسطح الغمد السلس مع عدم وجود علامات صب ، وعجلة دليل سلسة مع عدم وجود ضرر للأسلاك ، وتسامح قطر الأسلاك المستقر ، وتسامح الأسلاك المستقرة ، وتوتر الأسلاك المستقر ، وتغيير المباراة المتغيرة للانتعاش والاستمتاع بالآلة. سيكون لدى المستخدمين المختلفين احتياجات مختلفة عند طلب هذا الجهاز. يمكن لشركتنا دعم التخصيص المخصص وفقًا لاحتياجات المستخدم. من حيث الأجهزة ، يمكننا توفير مجموعة متنوعة من النماذج وعلامات الإكسسوارات الأساسية للمستخدمين للاختيار من بينها. فيما يتعلق ببرامج التحكم الكهربائي ، يمكننا أيضًا توفير أساليب التحكم الكهربائية الاقتصادية والعملية أو الأكثر تقدماً. بسبب التكوينات الشاملة المختلفة ، يختلف سعر هذا الجهاز أيضًا. لذلك ، فإن العامل الرئيسي الذي يحدد سعر هذا الجهاز هو تحديد مستوى تكوين المنتج للمستخدم. بالإضافة إلى ذلك ، نظرًا لأن هذا المنتج عبارة عن معدات مخصصة غير قياسية مع الكثير من الإنتاج ، فإنه يستغرق فترة أطول للتصميم والتصنيع والتركيب ودورة التصحيح طويلة. يجب على المستخدمين حجز دورات شراء كافية لتحقيق تسليم المنتج المرغوب فيه.

سؤال +
السابق：LSZH/XLPE/TPE/TPU خط بثق
التالي：لا توجد مقالة تالية
منتج تفاصيل

عناصر

● موقف الدفع
● موقف التوتر
● موقف الاستقامة

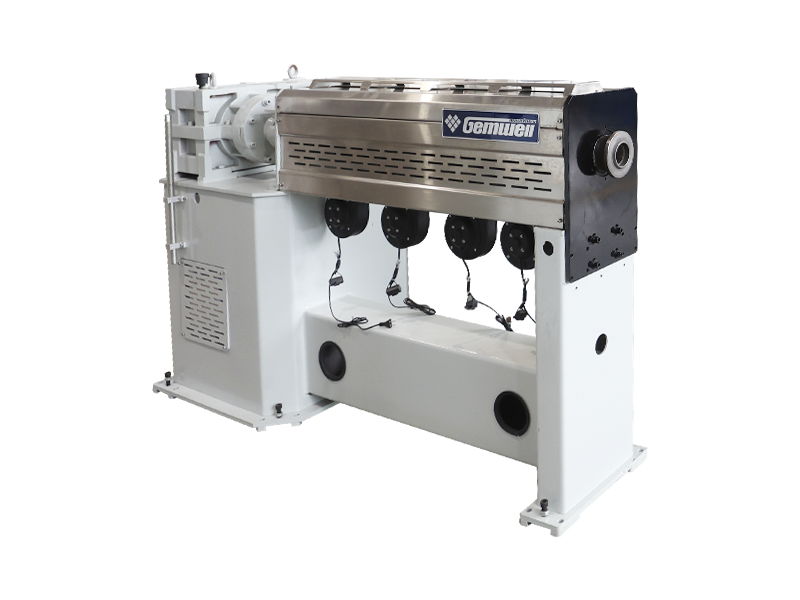

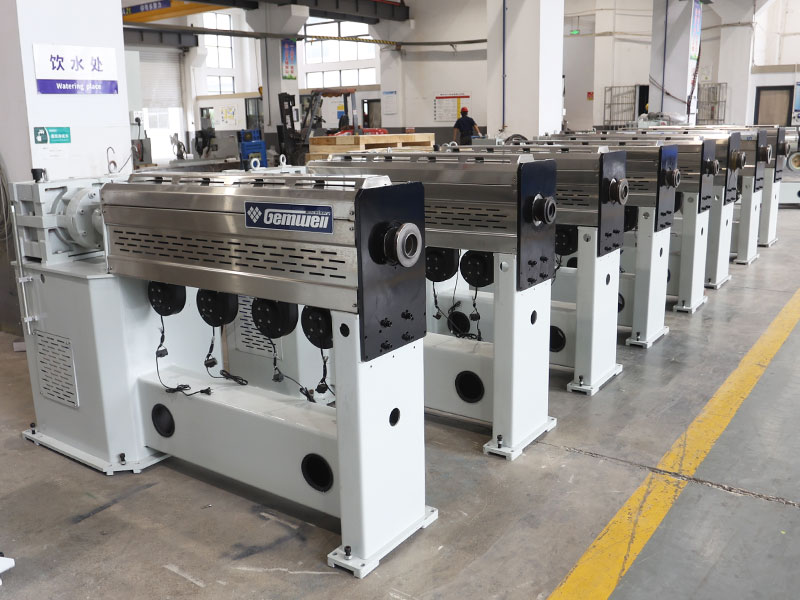

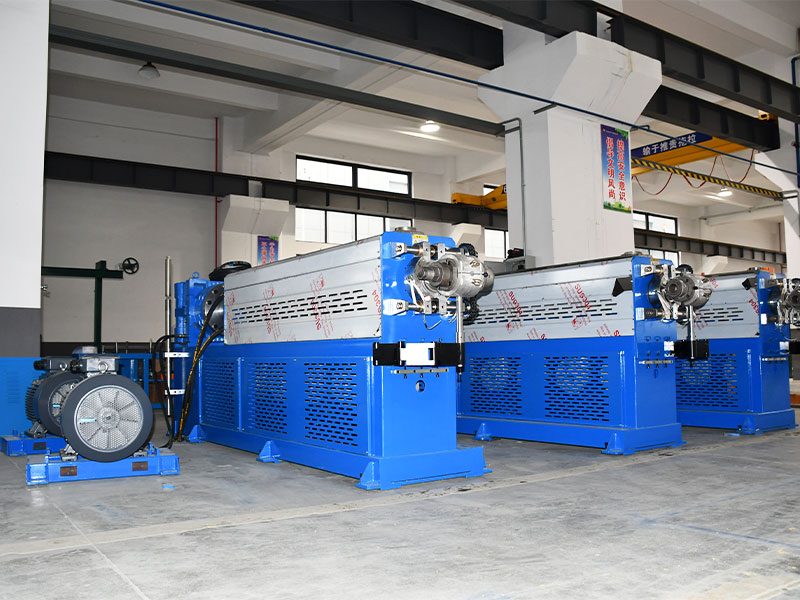

● الطارد الرئيسي
● رئيس الطارد
● آلة تجفيف المواد
● flume متحركة
● طابعة
● خزان مياه التبريد
● فوهة ضربة الهواء
● كابستان
● حامل تراكم الأسلاك
● عداد العداد

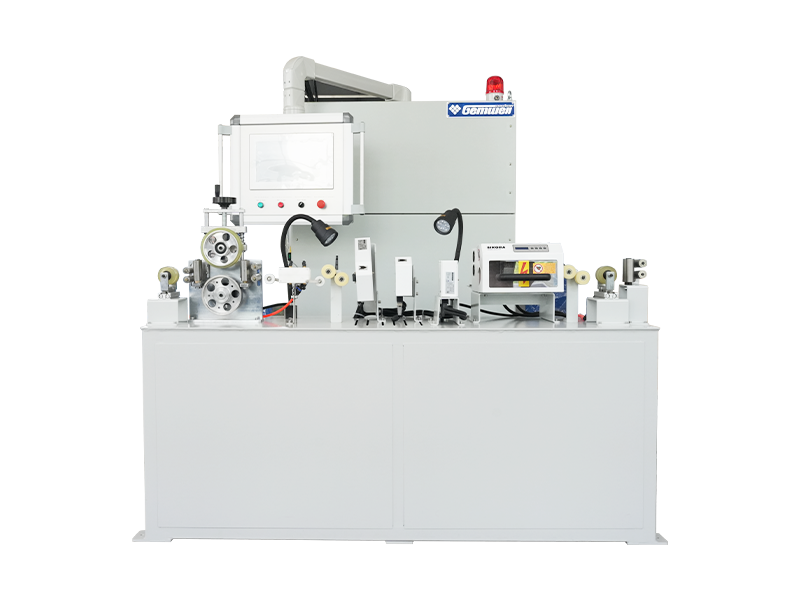

● مقياس قطر الليزر
● اختبار شرارة التردد الصناعي
● ارفع
● مربع التحكم في الكهرباء

المواصفات الفنية

المعلمات الفنية الرئيسية 70 نوع 80 نوع 90 نوع 100 نوع 120 نوع 150 نوع
أنواع الأسلاك المناسبة مناسبة لكابل البيانات وكابل الكمبيوتر وكابل التردد العالي وكابل الطاقة الكهربائية وسلك الطاقة والأسلاك الأخرى بواسطة غمد مقدمة.
النطاق الأساسي Ø2-8mm Ø3-10mm Ø5-14mm Ø8-16mm Ø16-36mm Ø30-60mm
الانتهاء من القطر الخارجي Ø3-10mm Ø4-12mm Ø6-16mm Ø10-20MM Ø18-40mm Ø35-65mm
نطاق سرعة السلك 30-200m/دقيقة 20-150M/دقيقة 10-80M/دقيقة

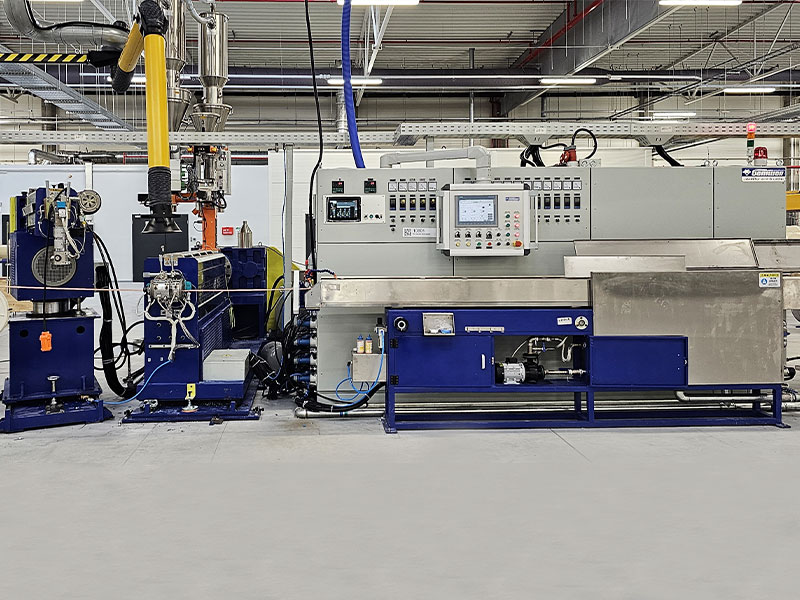

بنية الآلة خذ رأس البثق باعتباره المحور المركزي ، يتم توزيع جميع الأجزاء من الدفع إلى الاستيلاء خطيًا. يبلغ ارتفاع خط البثق القياسي طوله 1 متر وطول إجمالي يتراوح بين 30 و 40 مترًا
نوع الدفع السلك موقف الدفع الرش ، رفع الكهرباء. يمكن تخصيص نوع طاقة الدفع ليكون نشطًا أو سلبيًا ، ويمكن أيضًا تخصيص نوع حامل الدفع مثل نوع المهد من نوع العمود/نوع البوابة.
مواصفات بكرة الدفع Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
قوة الدفع 3.7KW محرك العتاد 5.5kw علبة التروس محرك
نوع التوتر في الدفع إطار توتر السكك الحديدية الشريحة العمودية أو إطار توتر رافعة العمود ، قابل للتخصيص في أنماط أخرى إطار توتر رافعة العمود ، قابل للتخصيص في أنماط أخرى
تقويم الإطار حامل تقويم الموصلات الخمس عجلات ، القطر الخارجي لعجلة تقويم الموصل هو Ø100 ، مزود بصندوق الأدوات.
طارد الغراء الإخراج 130 كجم/ساعة 150 كجم/ساعة 220 كجم/ساعة 270 كجم/ساعة 380 كجم/ساعة 560 كجم/ساعة
طارد السلطة 30 كيلو وات 37 كيلو وات 45kw 55 كيلو وات 75 كيلو واط 132 كيلو واط
المسمار المعلمة L/D: 26: 1 ， نسبة الضغط: PVC 2.7 مسمار مؤشر ترابط مزدوج/PE
نوع التدفئة يتكون جسم الطارد من ملف تسخين الألومنيوم المصبوب ، ويصنع رقبة البثق من ملف تسخين البشرة النحاسي ، ويصنع رأس البثق من صفيحة تسخين الألومنيوم المصبوب. يتكون مشبك/يموت رأس البثق من لوحة تسخين الكوارتز.
التحكم في درجة الحرارة بثق الجسم 4 الطارد المشبك 1 بثق الرقبة 1 بثق رأس 1 يموت 1. جسم الطارد 5 بطل المشبك 1 بثق الرقبة 1 بثق رأس 1 يموت 1. جسم الطارد 6 بثق المشبك 1 بثق الرقبة 1 بثق رأس 1 يموت 1.
قوة التدفئة 18 كيلو وات 22 كيلو وات 27 كيلو وات 32 كيلو وات 40 كيلو وات 60KW
برميل تبريد مروحة الطرد المركزي من أربع مراحل مروحة الطرد المركزي من خمس مراحل مروحة الطرد المركزي من ست مراحل
آلة تجفيف المواد 50 كجم 100 كجم 150 كجم
لوحة العسل الماكينة مصنوعة من 316 من الفولاذ المقاوم للصدأ دون الطلاء الكهربائي. له هيكل تدفق موجه داخليًا ، مع وجود ثقوب التدفق المترابطة بواسطة Chamfers بدون زوايا ميتة. يتم إغلاق لوحة قرص العسل والشفة مع مانعة للتسرب مدبب لمنع التسرب.
نوع الرأس رأس الماكينة القابل للتعديل ، يتم تخصيص مواصفات Hopper وفقًا لقطر السلك. يمكن تصميمها مع هياكل طبقة واحدة/مزدوجة. يمكن أيضًا تخصيصه إلى نوع رأس بثق تركز السيارات.
رأس العلامة التجارية يتم تصنيع رأس الآلة في الصين ، ويمكن تخصيصه للعلامات التجارية الأخرى مثل Eurotek و Unitek و Eurocab و Microdia
مشبك الرأس هناك نصفين من مشبك رأس الماكينة ، مع مجموعتين لأعلى وهبوطا من مسامير مشبك قضيب متزامن. يمكن تضمين وجع في اتجاه واحد ، ويمكن تخصيص أنواع أخرى من مشابك رأس الجهاز.
مستوى الرأس اعتماد هيكل دبوس محدد من شفة الرأس ، لا يزال مستوى ارتفاع الرأس دون تغيير لفترة طويلة.
flume متحركة خزان التدفق العادي ، لا يوجد خزان تدوير مائي مائي ، مصنوع من مادة SUS304 ، طول الخزان الصغير هو 1250 مم ، يمكن تخصيص نوع درجة الحرارة الثابتة.
طابعة يمكن تخصيص طابعة حبر التحريك الكهربائي ، وأنواع الطباعة الأخرى أو إضافة جهاز حقن مخففة بالتنقيط.

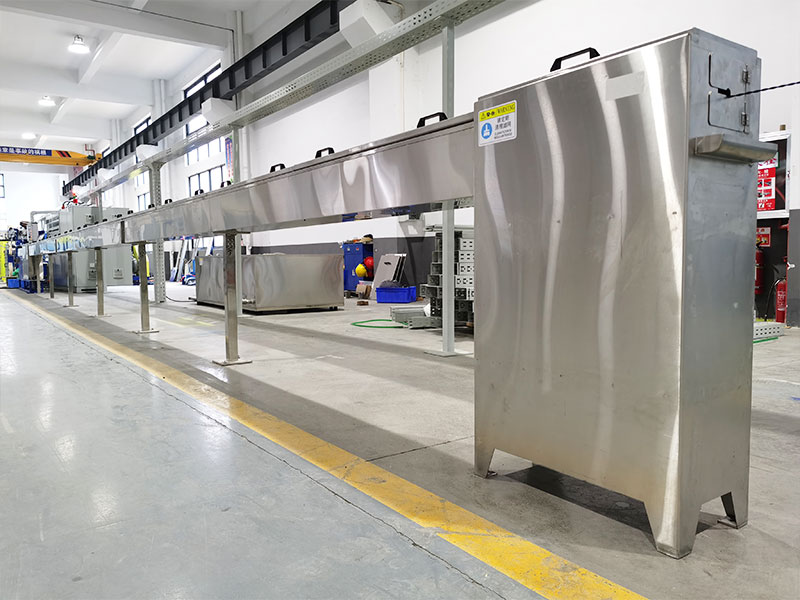

خزان تبريد الماء يمكن تخصيص الخزان أحادي الطبقة على شكل حرف U ، وتبريد المياه الدوري ، ومواد SUS304 المتكاملة ، أو خزان مزدوج على شكل حرف U أو طول الخزان.
فوهة ضربة عالية الضغط فوهة الهواء الطلق ، مع بوم المادة والهواء المزدوج في مقطع مزدوج ، وضعت في خزان متحرك ، خزان تبريد ، كابستان. يمكن تخصيص أنواع أخرى من فوهات الهواء.
نوع كابستان Anode Aluminium Wheel Double Wheel Capstan كاتربيلر كابستان
قطر عجلة كابستان Ø500 عجلتين Ø600 عجلتين ، يمكن تخصيصها مع 800 عجلات أو أنواع أخرى 4 أزواج من الأسطوانات ، 800 كجم 5 أزواج من الأسطوانات ، 1200 كجم
قوة كابستان علبة تروس محرك (كيلووايت) 3.7 كيلوواط علبة التروس المحبعة 5.5kw

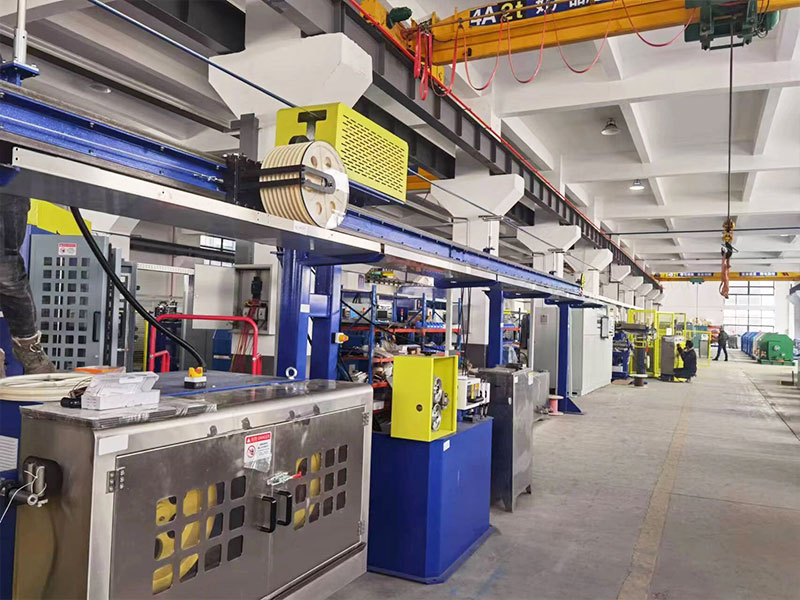

موقف توتر تراكم الأسلاك حامل توتر تراكم الأسلاك الأفقية ، طوله إجمالي 12 مترًا ، 10 أخاديد 9 أخاديد على عجلة تخزين الأسلاك ، وتخزين إجمالي للأسلاك البالغ 200 متر ، وتوتر قابض مسحوق مغناطيسي ، أو أنواع عمودية أو غيرها من أنواعها قابلة للتخصيص. لا
قطر عجلة تراكم الأسلاك Ø300 ، يمكن تخصيص مواصفات قطر العجلات Ø400 ، يمكن تخصيص مواصفات قطر العجلات لا
عداد العداد عداد عداد العجلة من عجلة الضغط ، محيط عجلة العداد من 500 مم ، اكتشاف التشفير ، معامل تصحيح العدادات القابل للتعديل ، والأنواع الأخرى من عدادات العدادات قابلة للتخصيص. Caterpillar Capstan مع وظيفة عد العدادات ، يمكن تخصيص نماذج أخرى.
نوع الاستيلاء يمكن تخصيص عمليات الاستيلاء على الرؤوس المزدوجة ، والرفع الكهربائي ، وترتيب سلك قضيب المسمار ، وأنواع أخرى قابلة للتخصيص. نهاية الأساس المحوري ، وضع عزم الدوران ، يمكن تخصيص أنواع أخرى.
أخذ مواصفات بكرة Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
قوة الاستيلاء 3.7KW محرك العتاد 5.5kw محرك ＋ علبة التروس

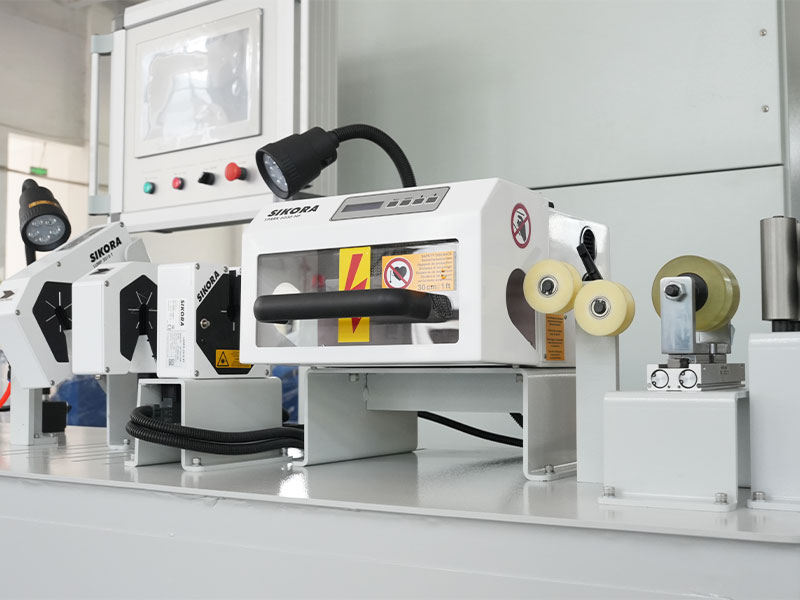

مقياس قطر الليزر مقياس قطر أحادي المحور المصنوع من الصنع ، وقياس دقة 0.001 ، يمكن تخصيص علامات تجارية أخرى مثل Sikora/Zumbach/Proton/Takikawa.
اختبار شرارة التردد الصناعي مصنوعة في تشبيها من نوع الجهد العالي الجهد ، نطاق الجهد من 0 إلى 15 كيلو فولت ، علامات تجارية أخرى قابلة للتخصيص مثل كلينتون/سيكورا/بروتون
التحكم في المربع الكهربائي يمكن تخصيص الخزانة الصديقة للطلاء المغطى بالطلاء ، وينفيو ، وينفيو 10 "HMI ، و Siemens PLC ، ومفاتيح Scheider ، ووحدة التحكم في درجة حرارة RKC ، وعلامات تحكم المحرك ومحول التردد.
القوة الإجمالية 60KW 72 كيلو وات 80kw 95kw 130 كيلو واط 200 كيلو وات


عناصر التخصيص الاختيارية

كابستان الأمامية Ø500 يمكن تخصيص كابستان الأمامية المزدوجة Ø600 يمكن تخصيص Capstan الأمامية المزدوجة Ø800 كجم يمكن تخصيص Caterpillar Front Capstan
آلة الحقن آلة الحقن قابلة للتخصيص ، ويفضل آلة صب الحقن الأفقي لبثق غمد.
طارد الطبقة الداخلية/الخارجية يمكن تخصيص طارد الطبقة الداخلية/الخارجية ، مع تخطيط مفضل على شكل حرف V.
اكتشاف الضغط ضغط يمكن إضافة صمام أمان مستشعر أو مقاوم للانفجار إلى لوحة شفة رأس الجهاز.
استخراج فراغ يمكن إضافة أجهزة الفراغ إلى مدخل رأس الجهاز.
خلاط الدُفعات الرئيسية للألوان الحلزونية خلاط الدُفعة الرئيسية للألوان الحلزونية قابلة للتخصيص.
آلة الطاقة خيار قابل للتخصيص لإضافة آلة مسحوق من نوع التحريك الكهربائي أو آلة مسحوق إلكتروستاتيكية صديقة للبيئة.
آلة قطع الأسلاك آلة قطع الأسلاك قابلة للتخصيص.
لوحة اللف خيارات قابلة للتخصيص لإضافة لوحة ملفات بسيطة أو سريعة.
8 آلة اللف من النوع 8 أنواع من آلات اللف قابلة للتخصيص.
آلة اللف/آلة التفاف التلقائي آلة اللف/الجهاز التلقائي قابلة للتخصيص.
مجفف مضخة الهواء مجفف مجفف مضخة الهواء قابلة للتخصيص.
كاشف مقطوع خيار قابل للتخصيص لإضافة ميزات الكشف عن الكلام إلى أداة القياس على مقياس قطر العلامات التجارية الصينية ، أو تخصيص علامات تجارية أخرى مثل Sikora/Zumbach/Proton/Takikawa.
طابعة نفث الحبر Imaje/KGK/Leibinger قابل للتخصيص.
قياس غريب الأطوار Beta/Sikora/Zumbach/Proton/Takikawa قابل للتخصيص.
مبرد الماء مبرد المياه قابل للتخصيص ، والخزان له هيكل عزل بين الطبقة البينية.
شنقا لوحة العرض الإلكترونية خيار قابل للتخصيص لإضافة شاشة إلكترونية LED مزدوجة الجوانب أو أنواع أخرى.
نظام إدارة الوصفات الذكية خيار قابل للتخصيص لإضافة نظام إدارة صيغة ذكية ، وتخزين البيانات مثل توتر الأسلاك ، ودرجة حرارة التسخين ، والقطر الخارجي للبثق ، وتباعد الأسلاك ، وضغط الهواء في PLC. مع وضع اتصال الحافلات ، فإنه يدعم جمع بيانات MES واستيراده ، ونقرة واحدة إلى عملية الإنتاج ، وبدء بنقرة واحدة ، ويحقق إنتاجًا ذكيًا رقميًا.
المعدات المساعدة المحيطية دعم لتخصيص المعدات المساعدة الطرفية الإضافية أو خط البثق المخصص الخاص.
الأسلاك الكهربائية حامل حوض الكبل العلوي الذي يبلغ طوله 2.5 متر وأنابيب الهواء وأسلاك الإشارة وكابل الطاقة مرتبة بعزل ، مدخل سلك من أعلى صندوق التحكم الكهربائي ، طرق بديلة قابلة للتخصيص.
لوائح ومعايير السلامة تم تصنيعها وفقًا لمعايير السلامة الصينية CCC ، القابلة للتخصيص وفقًا لمعايير السلامة CE/CSA/UL.
معايير إمداد الطاقة 380 فولت/50 هرتز ، قابلة للتخصيص لفولتية وترددات مختلفة في مختلف البلدان والمناطق.




ميزات المنتج

● عائد إنتاج مرتفع: التصميم المحسّن المسمار ، مقاوم للارتداء ، غير عصا ، كروم دون إسقاط ، إخفاء خالٍ من الغراء ، تغيير في اللون السريع ، سرعة الخط العالي ، عائد إنتاج مرتفع.

● مجموعة واسعة من التطبيقات: اعتمادًا على نوع المواد ، يمكن تجهيزه بمسمار البثق المقابل ، والذي يمكن أن يوفر نوعًا متدرجًا أحاديًا ، ونوع فصل BM المزدوج ، وأنواع أخرى من البراغي.

● تصميم مقاوم للتسرب: تضمن هياكل الختم والموضع الفريدة أن الحافة لا تسرب المواد ، ويظل مستوى الارتفاع لرأس البثق مستقرًا حتى للاستخدام على المدى الطويل.

● التحكم الدقيق في درجة الحرارة: ± 1 ℃.

● ذكي: يمكن تخصيص نظام إدارة الصيغة الذكية. يتمتع بنقرة واحدة إلى صيغة SOP ، وإعداد بدء تشغيل بنقرة واحدة ، وبدء بنقرة واحدة ، والتحكم الذكي.

● صيانة سهلة: يمكن للعملاء خارج الصين تخصيص استخدام نظام التحكم في حافلات ProfInet ، والذي يضمن نقل إشارة الإشارة السريعة والمنخفضة. طالما أن هناك شبكة اتصالات في أي بلد أو منطقة ، يمكن تنفيذ خدمات الصيانة عن بُعد ، واستكشاف الأخطاء وإصلاحها ، وخدمات الصيانة.
