خط بثق غمد السيليكون

خط بثق غمد السيليكون هو معدات غير قياسية مع التخصيص. نموذج الماكينة الرئيسي هو عمومًا 50-120 مم. إنه مناسب لتقلب غمد الأسلاك المرتبط بالسيليكون عالية الحرارة. درجة حرارة بثق السيليكون منخفضة. المادة البثرات ليس لها قوة ميكانيكية. بعد تعرضها للإعداد في وعاء تلبد درجة حرارة عالية ، يتم ربط الجزيئات الداخلية للمواد المطاطية وترابطها. تتمتع طبقة الغمد المرتبطة بالمرونة عالية ، ومقاومة درجة الحرارة العالية ، ومقاومة الاحتكاك ، وغيرها من الخصائص. يتمتع البثق المغمد بالخصائص التالية: بثق مستمر ومستقر للمواد عن طريق المسمار ، والتبريد الكافي لأنبوب تغذية المواد دون أن يتم تسخينه ، وتغذية سلسة دون ركود ، وملء وسريع التعديل من انحراف رأس الماكينة ، وتوفير السلس على السطح ، وتوسيع نطاق الجسيمات ، وتوسيع الجسيمات ، وتوسيع الجسيمات ، وتوسيع الجسيمات ، وتوسيع نطاق الجسيمات ، ورفع السطح التلقائي ، وتوسيع السطح المسلح مع الجسيمات. الأسلاك ، قطر الأسلاك المستقرة والتسامح ، توتر مستقر للدفع والاستمتاع ، وتغيير بكرات الاستيلاء والدفع دون إيقاف الجهاز ، وحفظ بنية تناول العمالة ، وتشجيع الأسلاك الجميلة من الاستيلاء ، وما إلى ذلك. سيكون لدى المستخدمين المختلفين احتياجات مختلفة عند طلب هذا الجهاز. يمكن لشركتنا دعم التخصيص المخصص وفقًا لاحتياجات المستخدم. من حيث الأجهزة ، يمكننا توفير مجموعة متنوعة من النماذج وعلامات الإكسسوارات الأساسية للمستخدمين للاختيار من بينها. من حيث برنامج التحكم الكهربائي ، يمكننا أيضًا توفير طرق التحكم الكهربائية الاقتصادية والعملية أو الأكثر تقدماً. بسبب التكوينات الشاملة المختلفة ، يختلف سعر هذا الجهاز أيضًا. لذلك ، فإن العامل الرئيسي الذي يحدد سعر هذا الجهاز هو تحديد مستوى تكوين المنتج للمستخدم. بالإضافة إلى ذلك ، نظرًا لأن هذا المنتج عبارة عن معدات مخصصة غير قياسية مع الكثير من الإنتاج ، فإنه يستغرق فترة أطول لتصميم وتصنيع دورة التصحيح والتصحيح طويل. يجب على المستخدمين حجز دورات شراء كافية لتحقيق تسليم مثالي للمنتج.

سؤال +
منتج تفاصيل

عناصر

موقف التوتر
موقف الدفع
موقف الاستقامة
مسبق

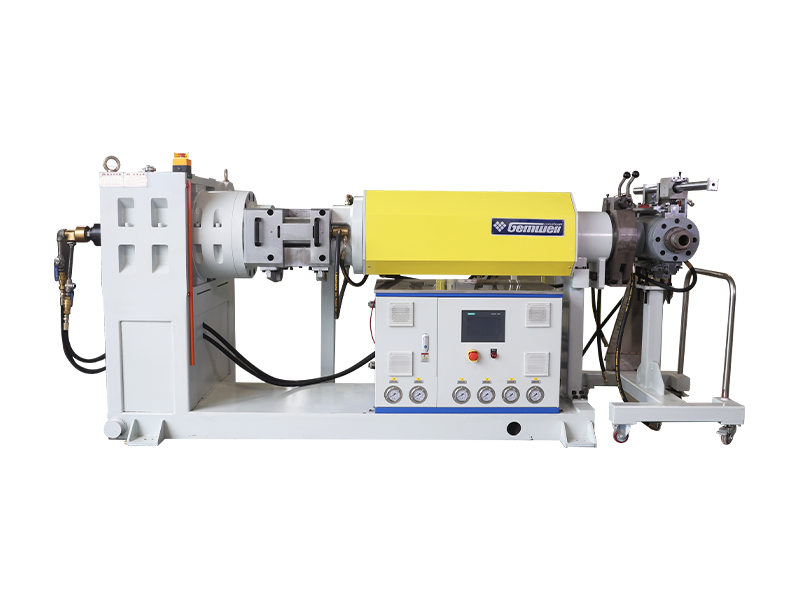

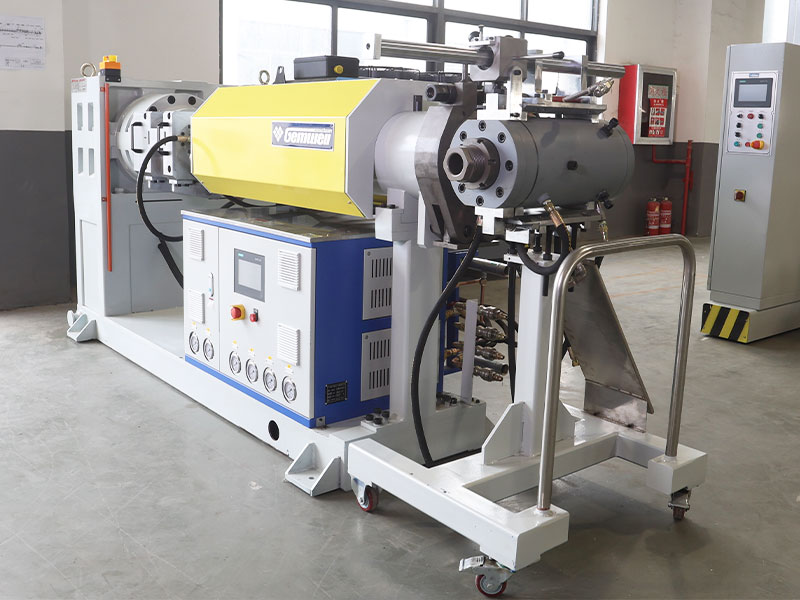

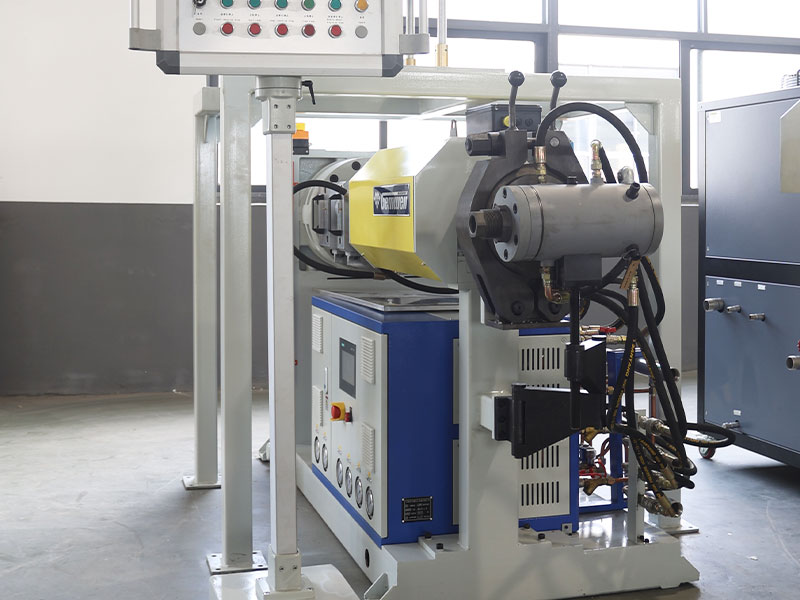

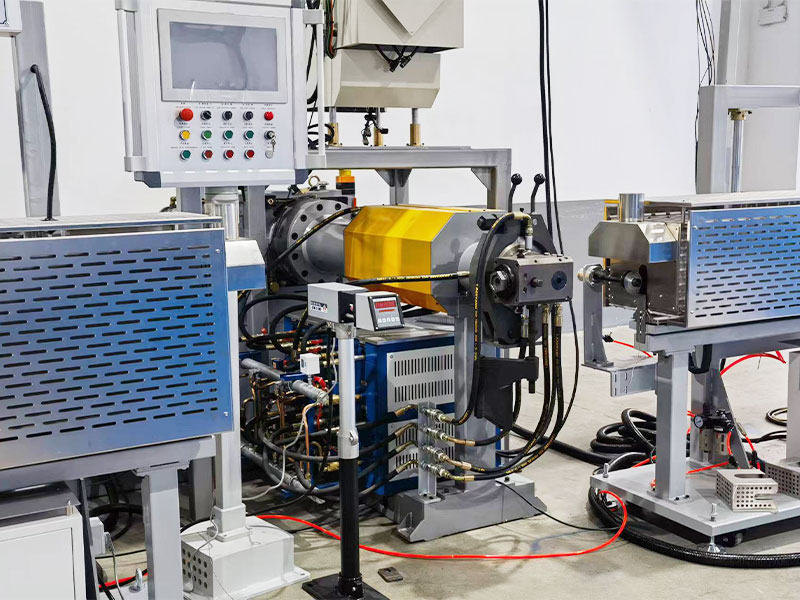

الطارد الرئيسي
رئيس الطارد
نظام تبريد المياه المتداول
فرن الإيقاع
تلبد الفرن
خزان مياه التبريد
طابعة
فوهة ضربة الهواء
كابستان
حامل تراكم الأسلاك
عداد العداد
مقياس قطر الليزر
اختبار شرارة التردد الصناعي
ارفع
مربع التحكم في الكهرباء

المواصفات الفنية

المعلمات الفنية الرئيسية 65 نوع 90 نوع 120 نوع
أنواع الأسلاك المناسبة مناسبة لكابل البيانات وكابل الكمبيوتر وكابلات التردد العالي وكابل الطاقة الكهربائية وسلك الطاقة والأسلاك الأخرى التي يتم بثقها.
النطاق الأساسي Ø1.2-6mm Ø2.5-12mm Ø6-22mm
الانتهاء من القطر الخارجي Ø2.5-7mm Ø3.5-14mm Ø8-25mm
نطاق سرعة السلك 10-200m/دقيقة 10-200m/دقيقة 10-200m/دقيقة
بنية الآلة خذ رأس البثق باعتباره المحور المركزي ، يتم توزيع جميع الأجزاء من الدفع إلى الاستيلاء خطيًا. يبلغ ارتفاع خط البثق القياسي طوله 1 متر وطول إجمالي يتراوح بين 20 و 25 مترًا
نوع الدفع السلك موقف الدفع الرش ، رفع الكهرباء. يمكن تخصيص نوع طاقة الدفع ليكون نشطًا أو سلبيًا ، ويمكن أيضًا تخصيص نوع حامل الدفع مثل نوع المهد من نوع العمود/نوع البوابة.
مواصفات بكرة الدفع Ø500/Ø630 Ø630/Ø800/Ø1000/Ø1250 Ø800/Ø1000/Ø1250/1600
قوة الدفع علبة التروس محرك 3.7kw 5.5kw علبة التروس محرك
نوع التوتر من نوع إطار توتر السكك الحديدية الشريحة العمودية ، قابلة للتخصيص في أنماط أخرى إطار توتر رافعة العمود ، قابل للتخصيص في أنماط أخرى
موقف الاستقامة حامل تقويم الموصلات الخمس عجلات ، القطر الخارجي لعجلة استقامة الموصل هو Ø100 ، مزود بصناديق الأدوات.

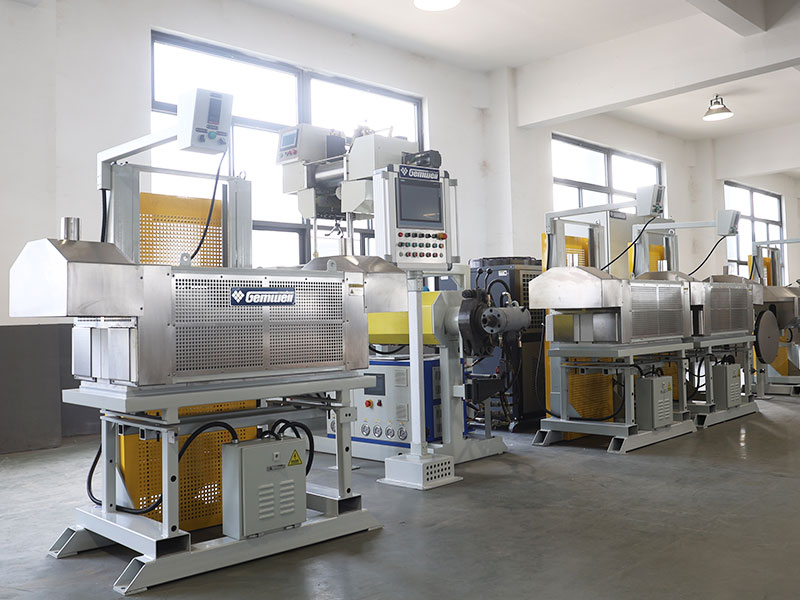

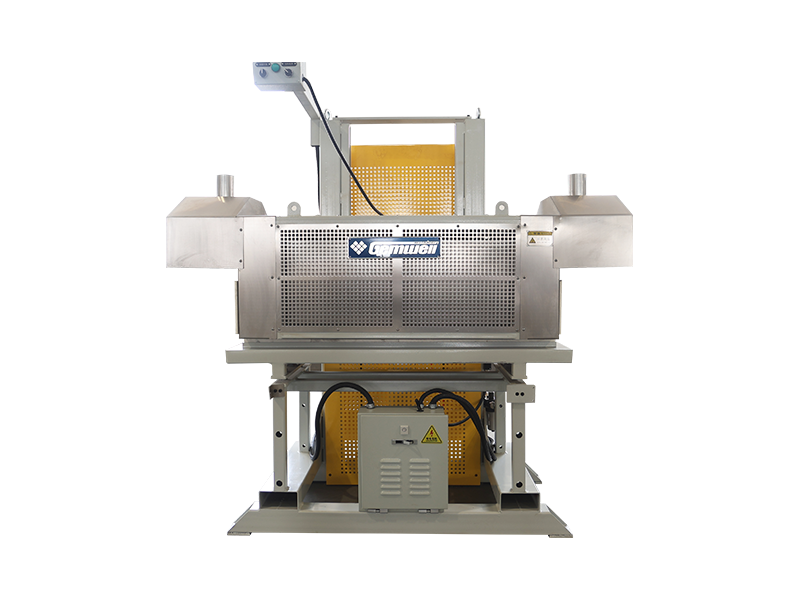

مسبق فرن الجفاف الرأسي الكهربائي ، أنبوب تسخين من الفولاذ المقاوم للصدأ ، طاقة تسخين تبلغ 24 كيلو واط ، قادرة على الوصول إلى درجة حرارة من درجة حرارة الغرفة إلى 800 درجة كحد أقصى في أقل من 5 دقائق ، وطول 1 متر ، ومجهزة بوحدة درجة حرارة من نوع الاتصال ، والتحكم في SCR ، وطبقة سيليكات الألومنيوم ، وغطاء درجة حرارة الصلب الخارجي. يتم استخدامه لتجفيف وتسخين سطح السلك أو الموصل الأساسي ، مما يمنع انتفاخ السطح أثناء دورات التدفئة اللاحقة ، ويمكن تخصيصه باستخدام أنابيب التدفئة بالأشعة تحت الحمراء.
إخراج المواد الطارد 70 كجم/ساعة 200 كجم/ساعة 300 كجم/ساعة
طارد السلطة 22 كيلو وات 37 كيلو وات 55 كيلو وات

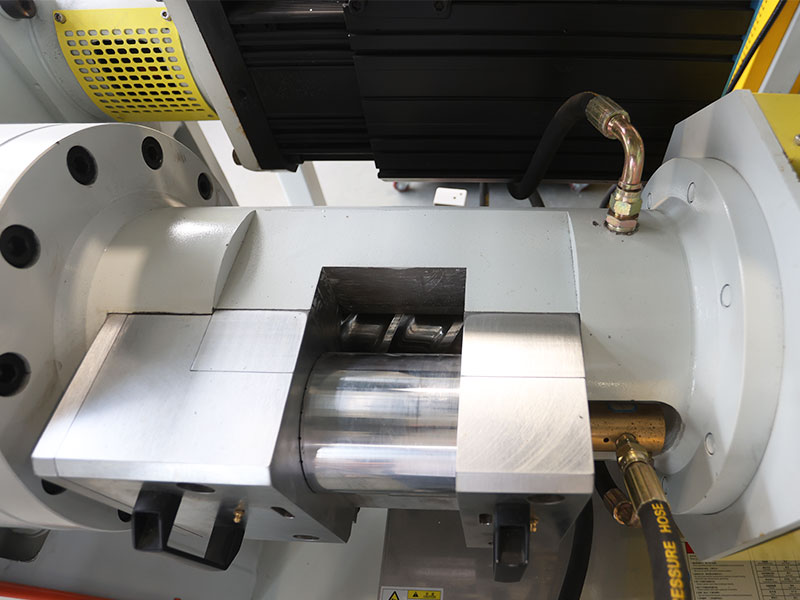

المسمار المعلمة L/D: 14: 1 ، نسبة الضغط: 1.6
التحكم في درجة الحرارة Hopper1 + بثق الجسم 2 + البثق الرقبة 1 + بثق الرأس 1 +

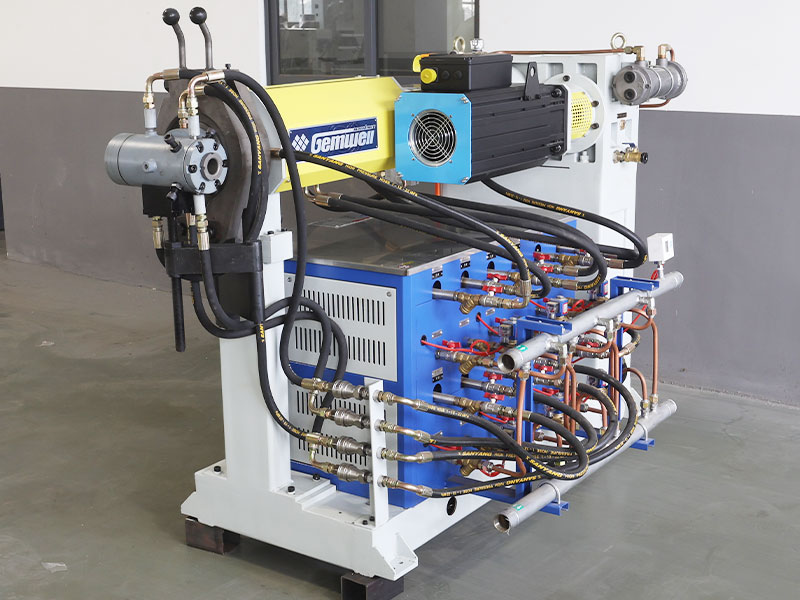

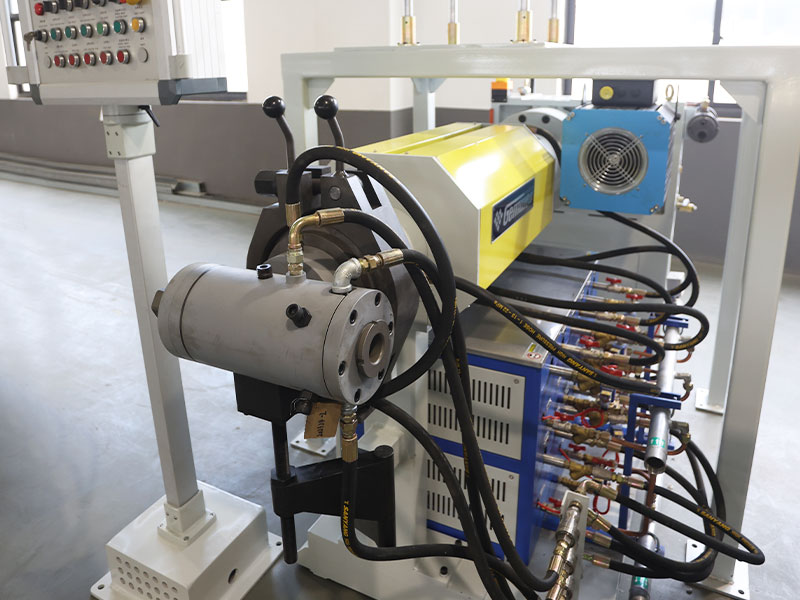

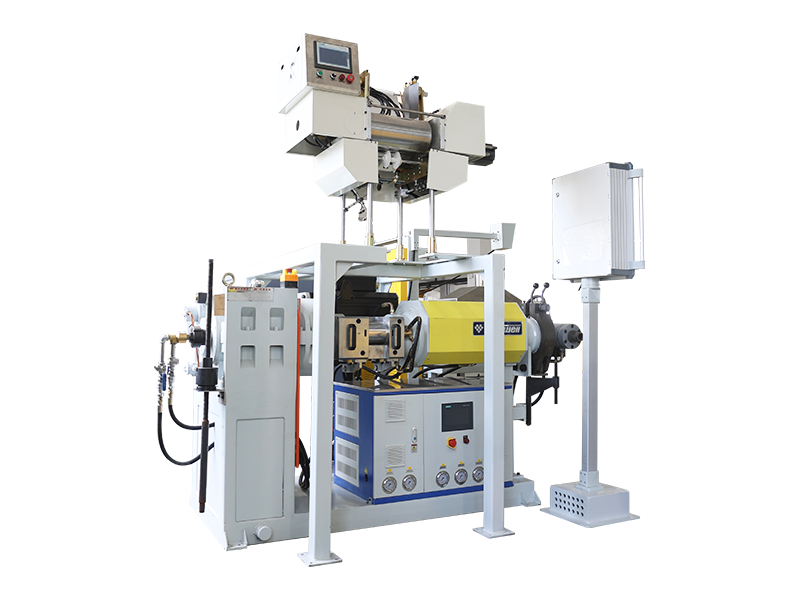

تبريد النطاط سترة المياه الحلزونية الخارجية للبرميل مبردة بالماء ، كما يتم تبريد المسمار الداخلي أيضًا. يتم تبريد القادوس عن طريق تداول الماء ، ويتم التحكم في درجة الحرارة بشكل مستقل مع وحدة التبريد للحفاظ على درجة الحرارة ثابتة.

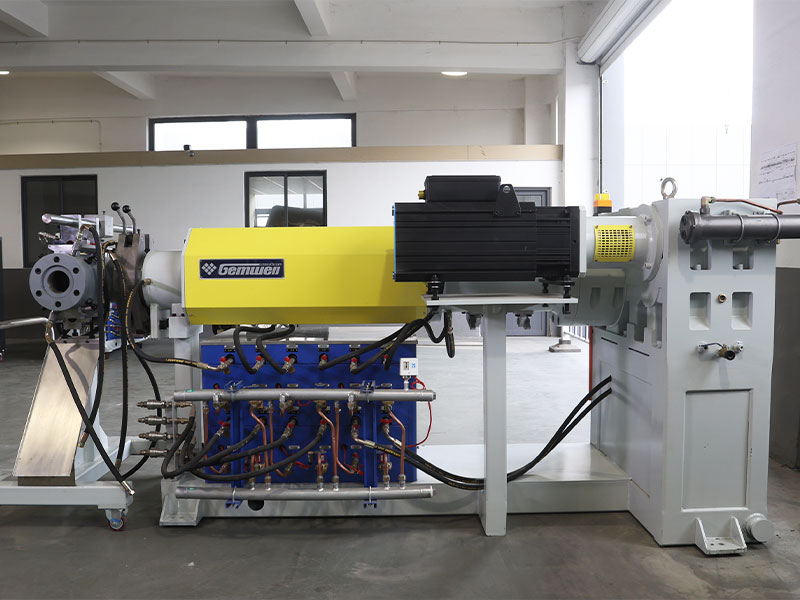

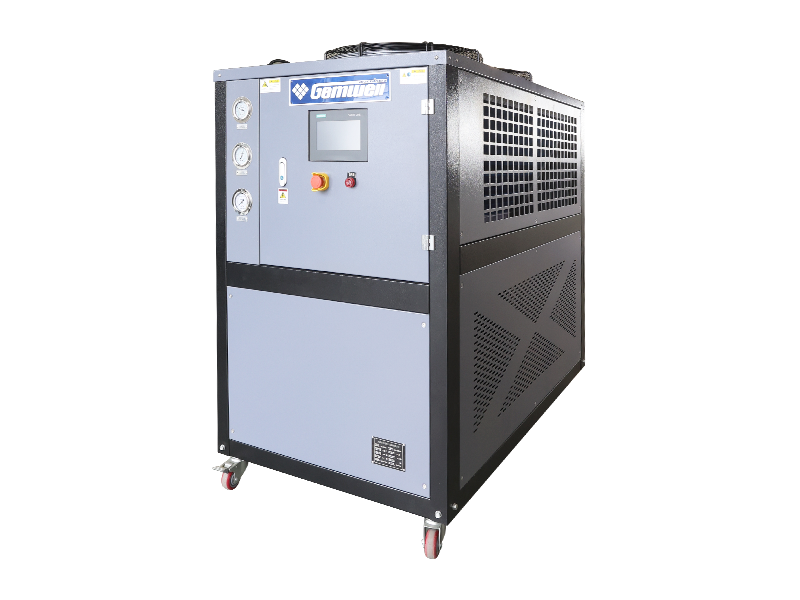

نظام تبريد المياه المتداول تم تجهيز كل قسم بتبريد ماء مستقل ، مع ضخ المياه بواسطة مضخة مياه. عندما يتم تجاوز درجة حرارة المحددة ، يتم تزويد الماء البارد ، ويعود الماء الساخن إلى المبرد للتبريد للحفاظ على درجة حرارة ثابتة.
لوحة العسل الماكينة مصنوعة من 316 من الفولاذ المقاوم للصدأ دون الطلاء الكهربائي. له هيكل تدفق موجه داخليًا ، مع وجود ثقوب التدفق المترابطة بواسطة Chamfers بدون زوايا ميتة. يتم إغلاق لوحة قرص العسل والشفة مع مانعة للتسرب مدبب لمنع التسرب.

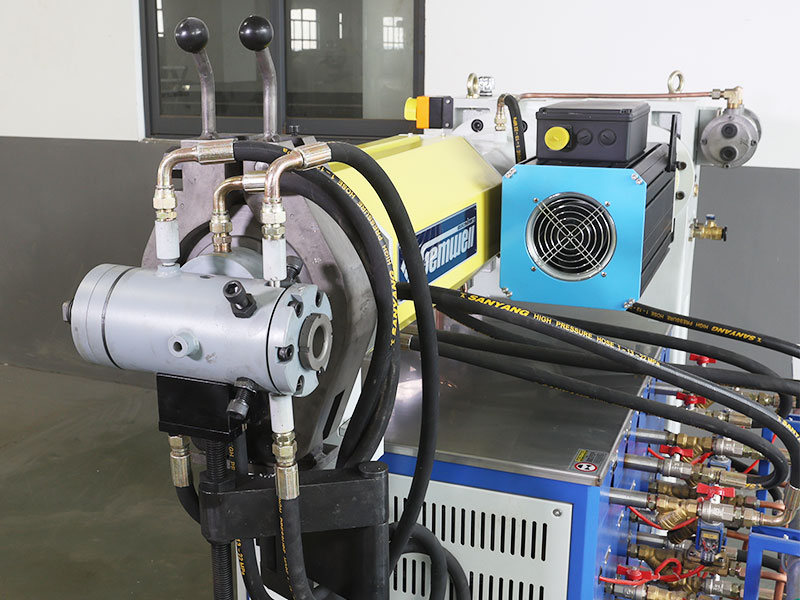

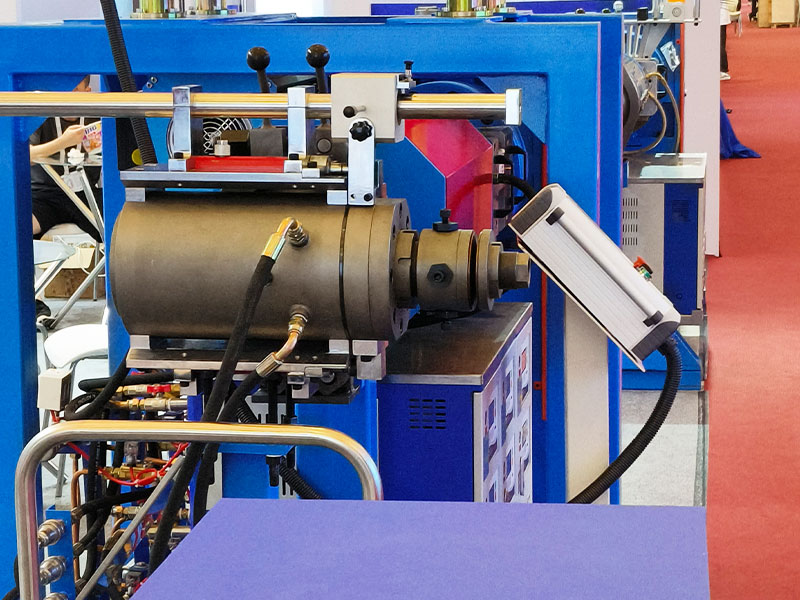

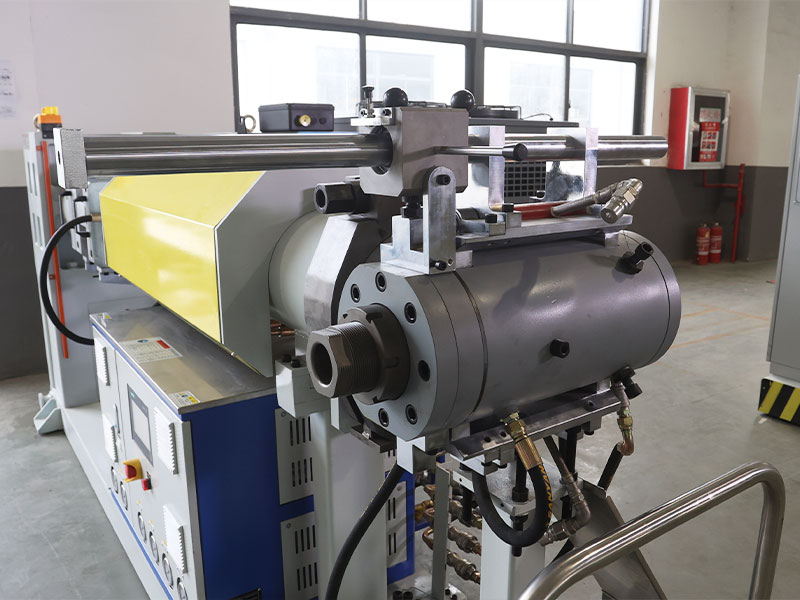

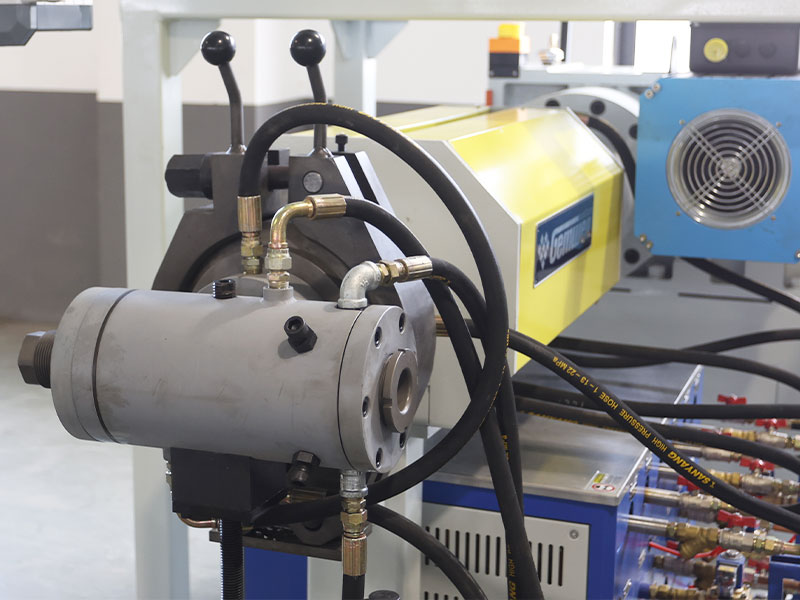

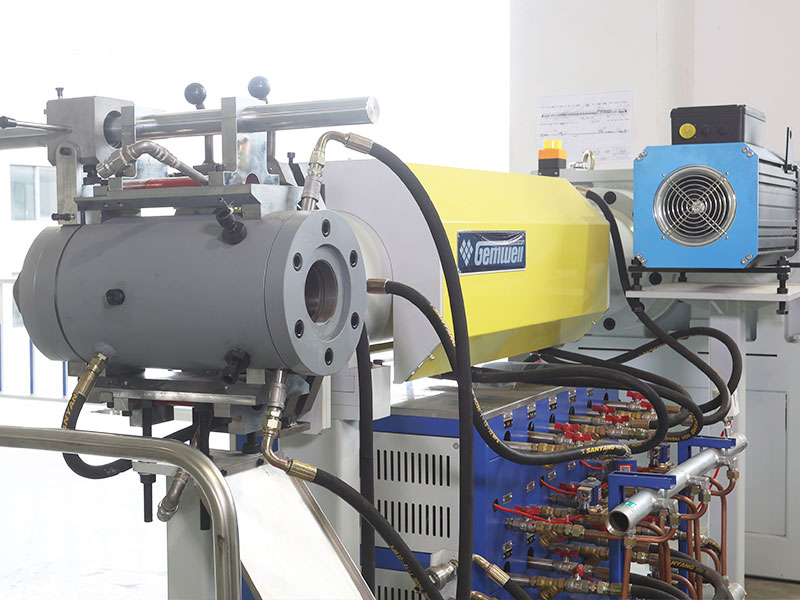

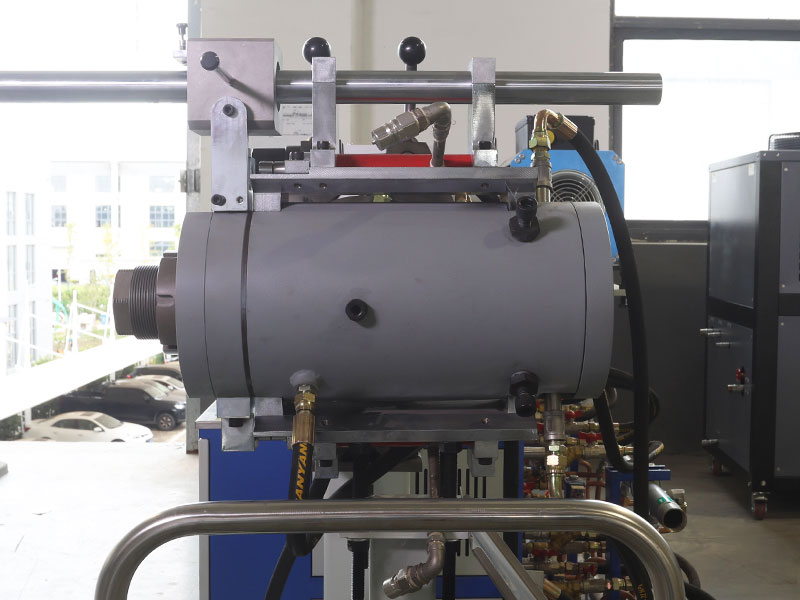

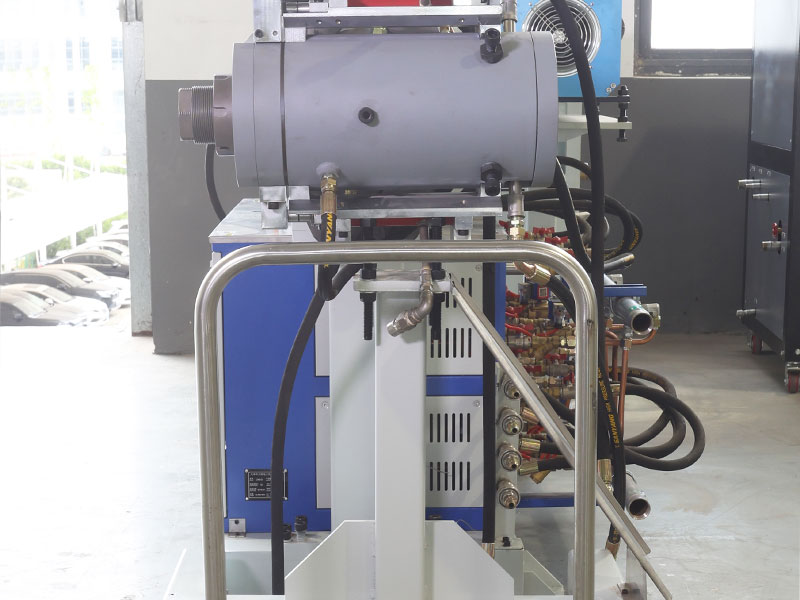

نوع الرأس رأس آلة قابلة للتعديل المبرد بالماء. يتم تخصيص مواصفات Hopper وفقًا لقطر السلك. يمكن تصميمه مع هياكل طبقة واحدة/طبقة مزدوجة/حقن أحادي/حقن مزدوج. يمكن أيضًا تخصيصه إلى نوع رأس بثق تلقائي.
رأس العلامة التجارية تم تصنيع رأس الماكينة في الصين ويمكن تخصيصه إلى علامات تجارية أخرى مثل Eurotek و Unitek و Eurocab و Microdia

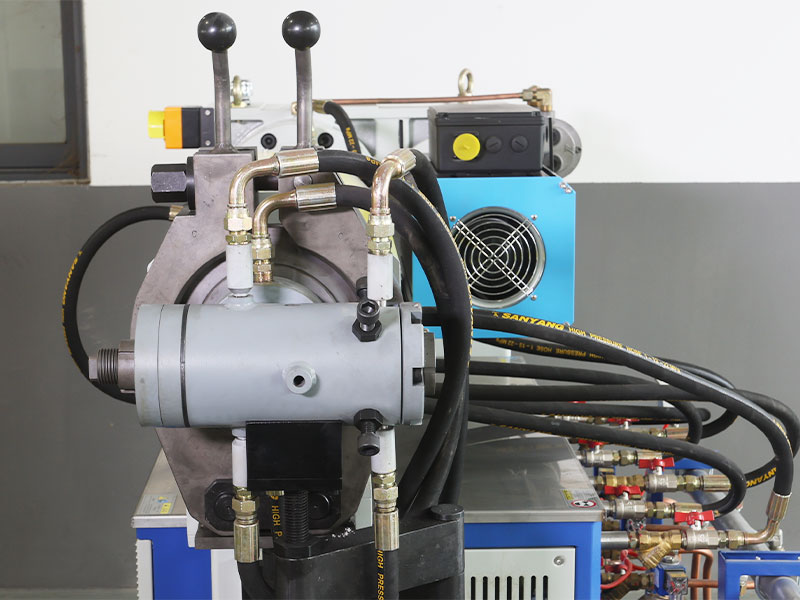

مشبك الرأس هناك نصفين من مشبك رأس الماكينة ، مع مجموعتين لأعلى وهبوطا من مشبك قضيب البراغي المزامنة. يمكن تضمين وجع في اتجاه واحد ، ويمكن تخصيص أنواع أخرى من مشابك رأس الجهاز.
مستوى ارتفاع الرأس اعتماد هيكل دبوس محدد من شفة الرأس ، لا يزال مستوى ارتفاع الرأس دون تغيير لفترة طويلة.

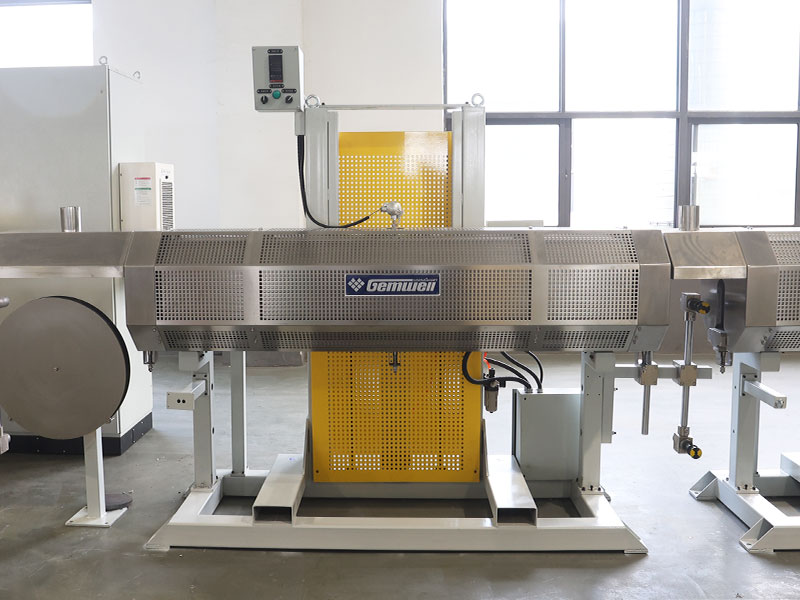

فرن الإيقاع فرن الجفاف من نوع الرفع الكهربائي ، أنابيب التدفئة بالأشعة تحت الحمراء ، مع قوة تسخين 24 كيلو وات. لا يستغرق الأمر أكثر من 5 دقائق للوصول إلى أعلى درجة حرارة 800 درجة من درجة حرارة الغرفة. لديها طول 1 متر. مزود بوحدة درجة حرارة الاتصال والتحكم في SCR ، ويتميز بطبقة عزل سيليكات الألومينا وغطاء عزل حراري خارجي من الفولاذ المقاوم للصدأ. يتم استخدامه للتشكيل السريع لأسطح الكابلات بعد البثق ، وحماية الحماية من الخدوش والأضرار الناجمة عن عجلات الدعم اللاحقة.

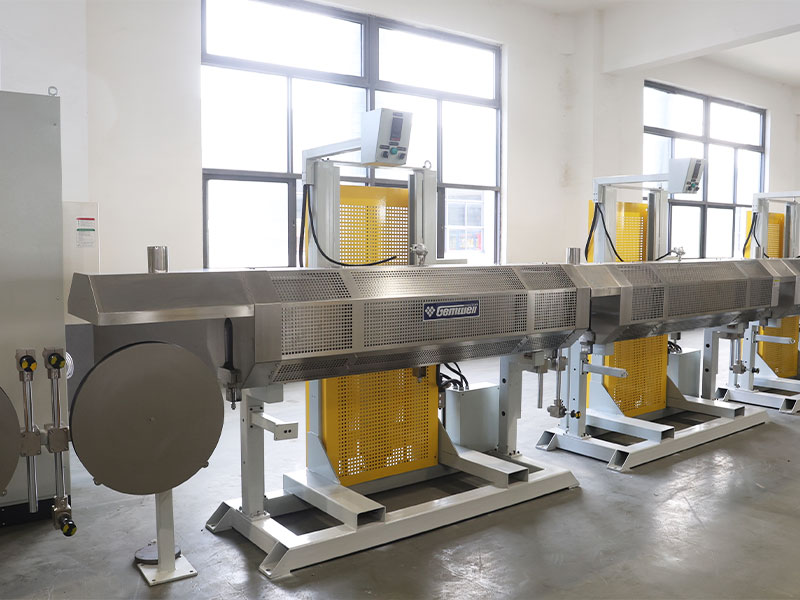

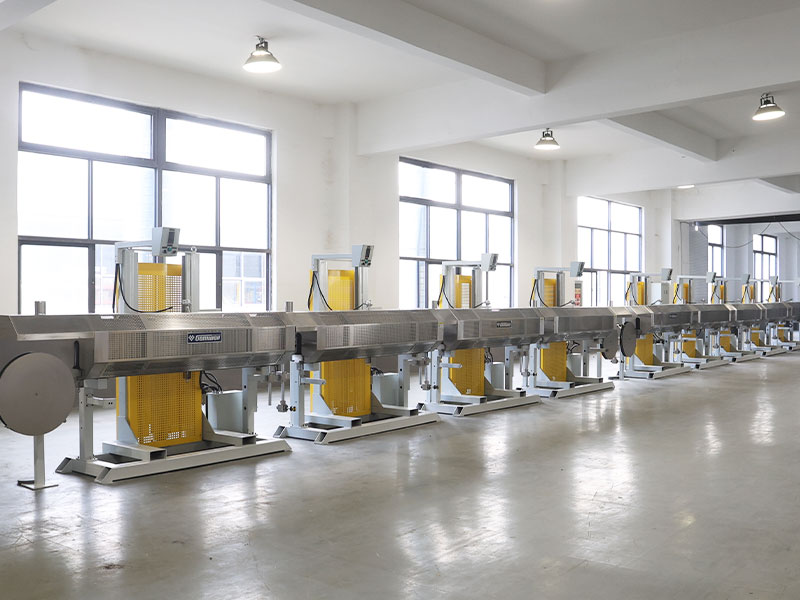

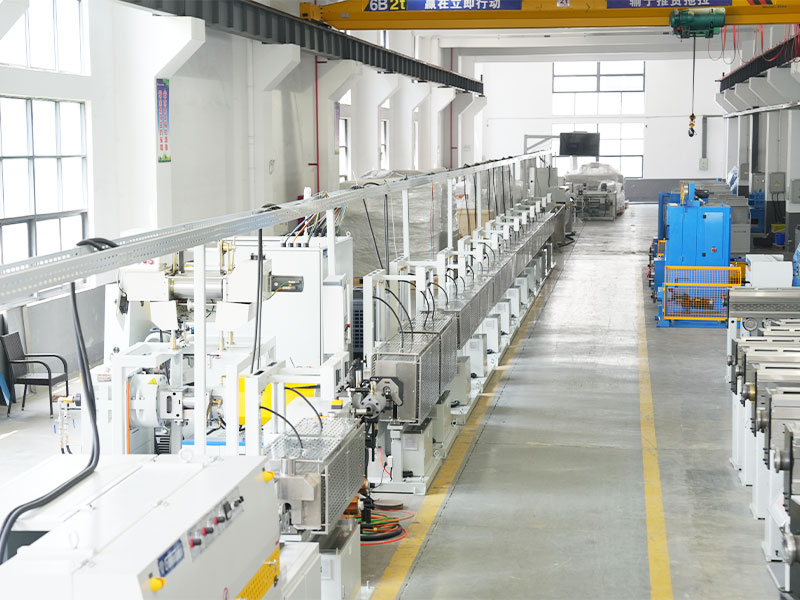

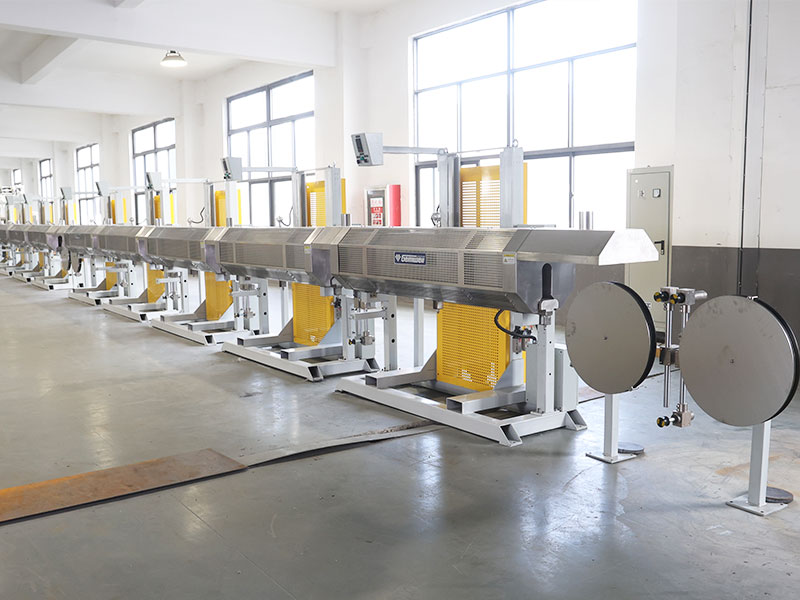

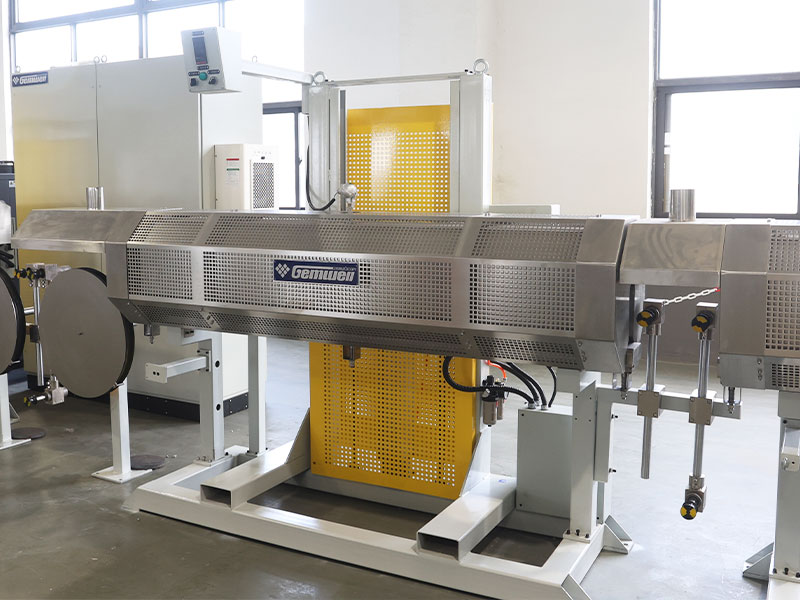

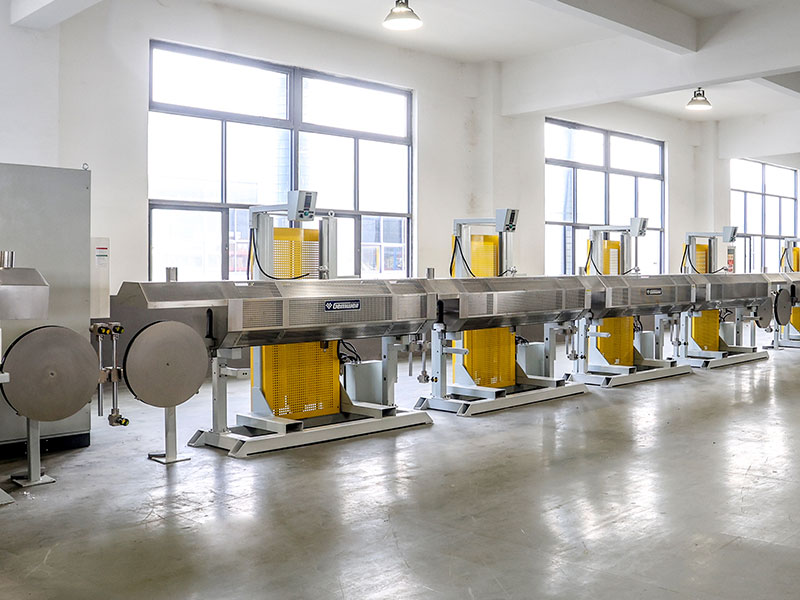

تلبد الفرن فرن الجفاف من نوع الرفع الكهربائي ، أنابيب تسخين من الفولاذ المقاوم للصدأ ، مع طاقة تسخين تبلغ 12 كيلو وات. لا يستغرق الأمر أكثر من 5 دقائق للوصول إلى أعلى درجة حرارة 600 درجة من درجة حرارة الغرفة. يتم تقسيمها إلى أقسام 2 متر. مزود بوحدة درجة حرارة الاتصال والتحكم في SCR ، ويتميز بطبقة عزل سيليكات الألومينا وغطاء عزل حراري خارجي من الفولاذ المقاوم للصدأ. تم تجهيز مدخل الفرن والخروج به بحواف قابلة للتعديل لتقليل فقدان الحرارة. تمر الكابلات عبر الموضع الأوسط للفرن.
طابعة يمكن تخصيص طابعة نفث النبتة الكهربائية من نوعها مع أنماط طباعة أخرى أو جهاز حقن إضافي لتخفيف القطرات.

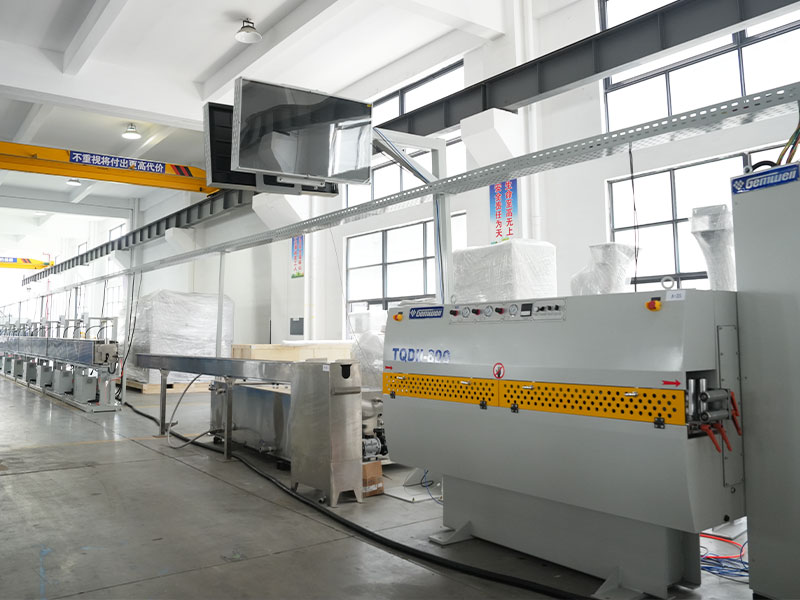

خزان مياه التبريد يشتمل خزان المياه على شكل حرف U على شكل حرف U على شكل 10 أمتار على تبريد المياه المتداولة. مصنوعة من مادة SUS304 ، يمكن تخصيصها كخزان مياه مزدوج على شكل حرف U أو بطول مخصص.
فوهة تهب الهواء عالية الضغط يتميز فوهة الهواء المتساقطة من نوع Flip ، المصنوعة من مادة POM لهيكل نفخ مرحلة مزدوجة. يتم تثبيته في خزان مياه التبريد والكابستان ، ويمكن تخصيص أنواع أخرى من فوهات الهواء.
نوع كابستان ثنائي العجلات كابستان كاتربيلر كابستان
قطر عجلة كابستان Ø500 نوع العجلات المزدوجة Ø600 نوع العجلات المزدوجة 800 كجم كاتربيلر كابستان
قوة كابستان علبة تروس محرك (كيلووايت) 3.7 كيلوواط 5.5 كيلو وات سيربو سيربو
موقف توتر تراكم الأسلاك حامل توتر تراكم الأسلاك الأفقية ، طوله إجمالي 12 مترًا ، 10 أخاديد 9 أخاديد على عجلة تخزين الأسلاك ، وتخزين إجمالي للأسلاك يبلغ 180 مترًا ، وتوتر القابض من مسحوق مغناطيسي ، أو أنواع عمودية أو غيرها من أنواعها.
قطر عجلة تراكم الأسلاك Ø300 ، يمكن تخصيص مواصفات قطر العجلات Ø400 ، يمكن تخصيص مواصفات قطر العجلات Ø550 ، يمكن تخصيص مواصفات قطر العجلات
عداد العداد يمكن تخصيص عدادات عداد العجلة ، محيط العجلة من 500 ملم ، الكشف عن التشفير ، معامل تصحيح العدادات القابلة للتعديل ، وأنواع أخرى من عدادات العدادات.

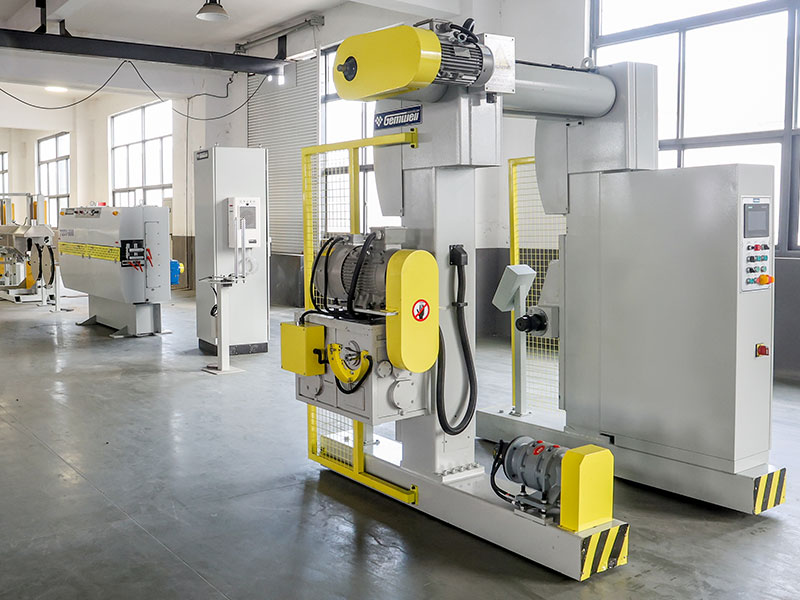

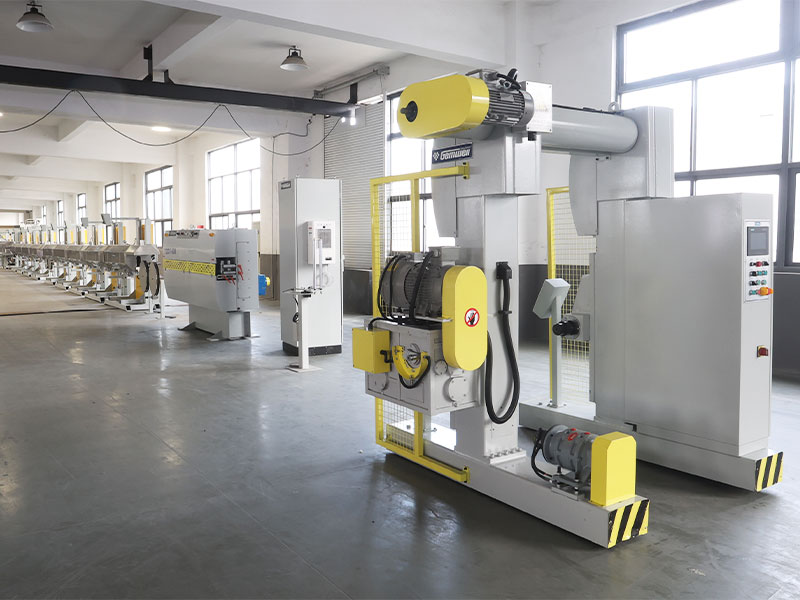

نوع الاستيلاء يتم تخصيص الأسلاك ذات الرؤوس المزدوجة ، والرفع الكهربائي ، وأنواع أخرى قابلة للتخصيص. نوع الأرض البوابة ، والأنواع الأخرى قابلة للتخصيص.
أخذ مواصفات بكرة Ø500/Ø630 Ø630/Ø800/Ø1000/Ø1250 Ø800/Ø1000/Ø1250/1600
قوة الاستيلاء علبة التروس محرك 3.7kw 5.5kw علبة التروس محرك
مقياس قطر الليزر مقياس قطر أحادي المحور المصنوع من الصنع ، وقياس دقة 0.001 ، يمكن تخصيص علامات تجارية أخرى مثل Sikora/Zumbach/Proton/Takikawa.
اختبار شرارة التردد الصناعي مصنوعة في تشبيها من نوع الجهد العالي الجهد ، نطاق الجهد من 0 إلى 15 كيلو فولت ، علامات تجارية أخرى قابلة للتخصيص مثل كلينتون/سيكورا/بروتون
التحكم في المربع الكهربائي خزانة Victor Electric ذات الطلاء المغطى بالطلاء المغطى بالطلاء ، Weinview 10 "HMI ، Siemens PLC ، Scheider Switches ، وحدة تحكم درجة حرارة RKC. ماركات محول المحرك ومحول التردد قابلة للتخصيص.
القوة الإجمالية 280 كيلو واط 320 كيلو واط 350kw


عناصر التخصيص الاختيارية

كابستان الأمامية Ø500 يمكن تخصيص كابستان الأمامية المزدوجة Ø600 يمكن تخصيص Capstan الأمامية المزدوجة Ø800 كجم يمكن تخصيص Caterpillar Front Capstan
فتح خلاط تكرير المطاط يمكن تخصيص خلاط تكرير المطاط المفتوح

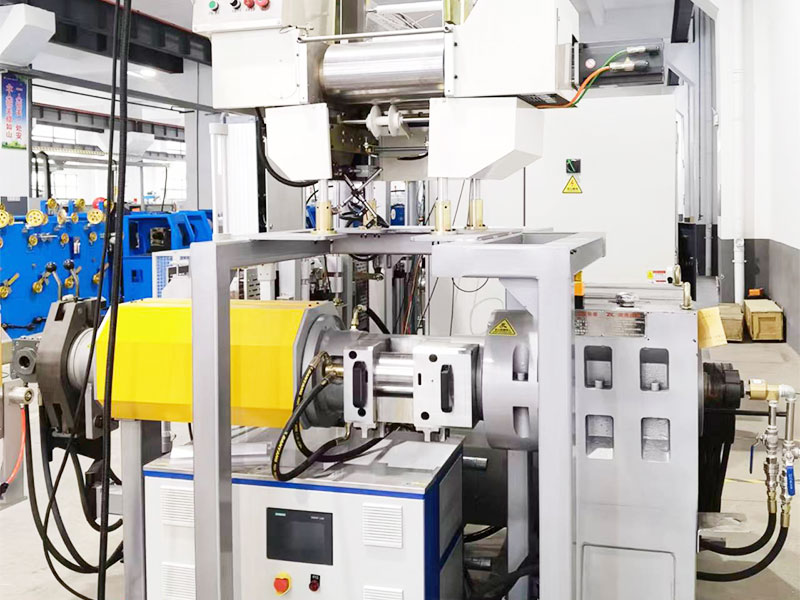

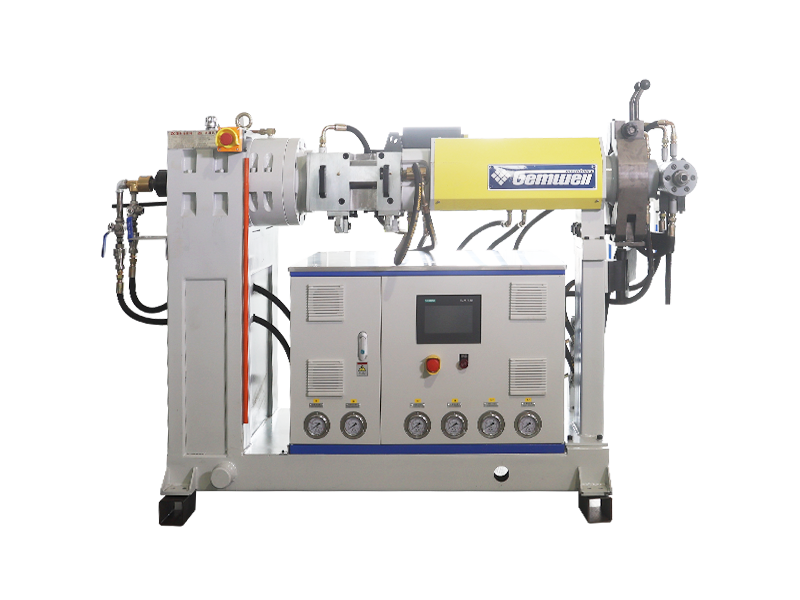

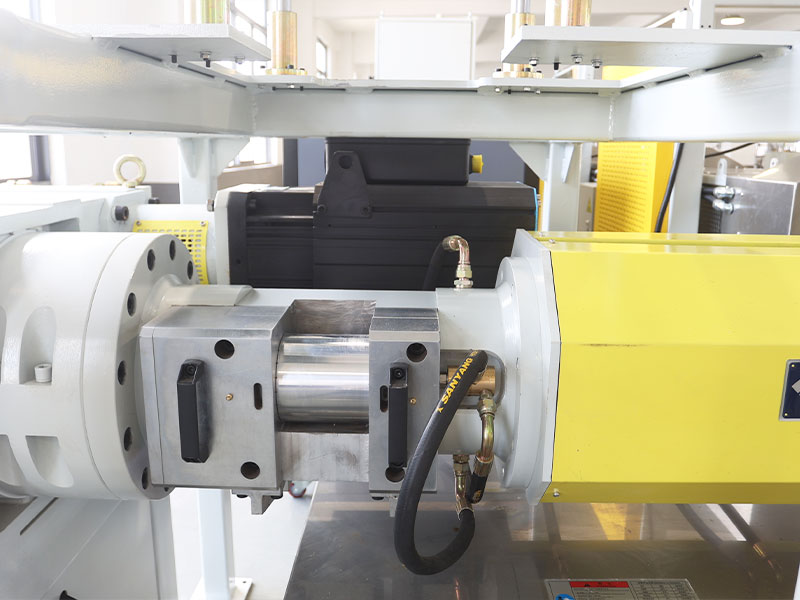

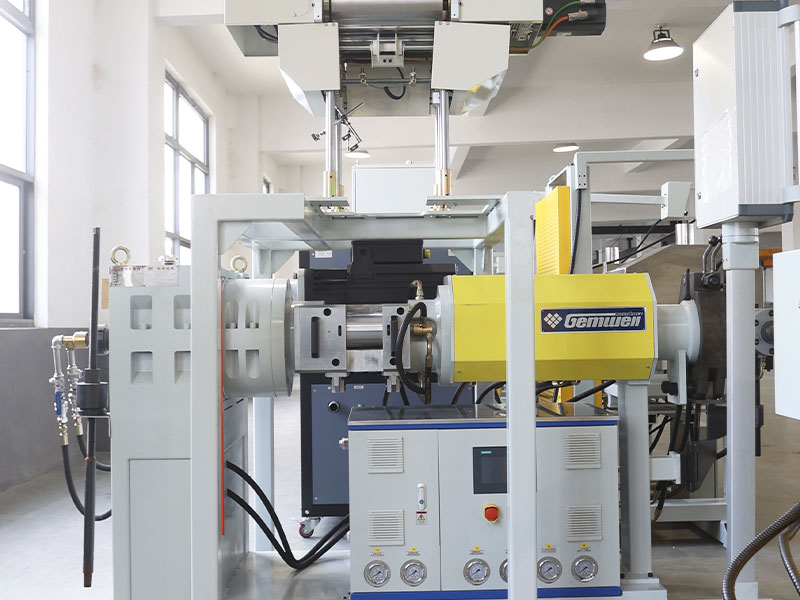

آلة تغذية المطاط التلقائي يمكن تخصيص آلة تغذية المطاط الأوتوماتيكية ، وتثبيتها فوق قادوس التغذية في الماكينة الرئيسية ، مما يوفر عملية تغذية يدوي.
البثق من أجل حقن/حظر الطبقة الداخلية/بثق الطبقة الخارجية يمكن تخصيص آلات البثق للحقن ، أو بثق الطبقة الداخلية ، أو بثق الطبقة الخارجية ، مع تخطيط مفضل على شكل V.
اكتشاف الضغط ضغط يمكن إضافة صمام أمان مستشعر أو مقاوم للانفجار إلى لوحة شفة رأس الجهاز.
استخراج فراغ يمكن إضافة أجهزة الفراغ إلى مدخل رأس الجهاز.
آلة الطاقة خيار قابل للتخصيص لإضافة آلة مسحوق من نوع التحريك الكهربائي أو آلة مسحوق إلكتروستاتيكية صديقة للبيئة.
آلة قطع الأسلاك خيار قابل للتخصيص لإضافة آلة قطع الأسلاك.
لوحة اللف خيارات قابلة للتخصيص لإضافة لوحة ملفات بسيطة أو سريعة.
آلة اللف خيار قابل للتخصيص لإضافة آلة لف.
آلة تجفيف مضخة الهواء خيار قابل للتخصيص لإضافة آلة تجفيف مضخة الهواء.
كاشف مقطوع خيار قابل للتخصيص لإضافة ميزات الكشف عن الكلام إلى أداة القياس على مقياس قطر العلامات التجارية الصينية ، أو تخصيص علامات تجارية أخرى مثل Sikora/Zumbach/Proton/Takikawa.
طابعة نفث الحبر Imaje/KGK/Leibinger قابل للتخصيص.
قياس غريب الأطوار Beta/Sikora/Zumbach/Proton/Takikawa قابل للتخصيص.
شنقا لوحة العرض الإلكترونية خيار قابل للتخصيص لإضافة شاشة إلكترونية LED مزدوجة الجوانب أو أنواع أخرى.
نظام إدارة الوصفات الذكية خيار قابل للتخصيص لإضافة نظام إدارة صيغة ذكية ، وتخزين البيانات مثل توتر الأسلاك ، ودرجة حرارة التسخين ، والقطر الخارجي للبثق ، وتباعد الأسلاك ، وضغط الهواء في PLC. باستخدام وضع الاتصالات ProfInet Bus ، ودعم جمع بيانات MES واستيراده ، والوصول بنقرة واحدة إلى عملية الإنتاج ، والبدء بنقرة واحدة ، وتحقيق الإنتاج الذكي الرقمي.
المعدات المساعدة المحيطية دعم لتخصيص المعدات المساعدة الطرفية الإضافية أو خط البثق المخصص الخاص.
الأسلاك الكهربائية حامل حوض الكبل العلوي الذي يبلغ طوله 2.5 متر وأنابيب الهواء وأسلاك الإشارة وكابل الطاقة مرتبة بعزل ، مدخل سلك من أعلى صندوق التحكم الكهربائي ، طرق بديلة قابلة للتخصيص.
لوائح ومعايير السلامة تم تصنيعها وفقًا لمعايير السلامة الصينية CCC ، القابلة للتخصيص وفقًا لمعايير السلامة CE/CSA/UL.
معايير إمداد الطاقة 380 فولت/50 هرتز ، قابلة للتخصيص لفولتية وترددات مختلفة في مختلف البلدان والمناطق.




ميزات المنتج

خيوط سريعة: ببساطة اضغط على الزر لرفع غرفة التدفئة. يتم تخفيض غرفة الفرن إلى الختم وتسخينها بعد ربط السلك.

تصميم مقاوم للتسرب: تضمن هياكل الختم والموضع الفريدة أن الحافة لا تسرب المادة ، ويظل مستوى الارتفاع لرأس البثق مستقرًا حتى للاستخدام على المدى الطويل.

حماية الأعطال: مجهزة بوظيفة تحمل خطأ لفرن التدفئة. في حالة حدوث أضرار جزئية لعناصر التدفئة ، مما تسبب في انخفاض درجة الحرارة ، فإن الجهاز لن سد فقط إنذارًا ، ويقلل من سرعة التشغيل ، ويستمر في ضمان الإنتاج الطبيعي للكابلات الطويلة الطويلة.

كفاءة وصديقة للبيئة: تم تجهيز مدخل وخروج الفرن مع حواجز قابلة للتعديل لتقليل فقدان الحرارة. بالإضافة إلى ذلك ، تم تجهيز مدخل الفرن وخروجه بفتحات دخان للحفاظ على بيئة إنتاج نظيفة.

ذكي: يمكن أن يكون نظام إدارة الصيغة الذكية قابلاً للتخصيص. يحتوي على نقرة واحدة للوصول إلى صيغة SOP ، وإعداد بدء تشغيل بنقرة واحدة ، وبدء بنقرة واحدة ، والتحكم الذكي.

صيانة سهلة: يمكن للعملاء خارج الصين تخصيص استخدام نظام التحكم في حافلات ProfInet ، والذي يضمن نقل إشارة الإشارة السريعة والمنخفضة. طالما أن هناك شبكة اتصالات في أي بلد أو منطقة ، يمكن تنفيذ خدمات الصيانة عن بُعد ، واستكشاف الأخطاء وإصلاحها ، وخدمات الصيانة.
