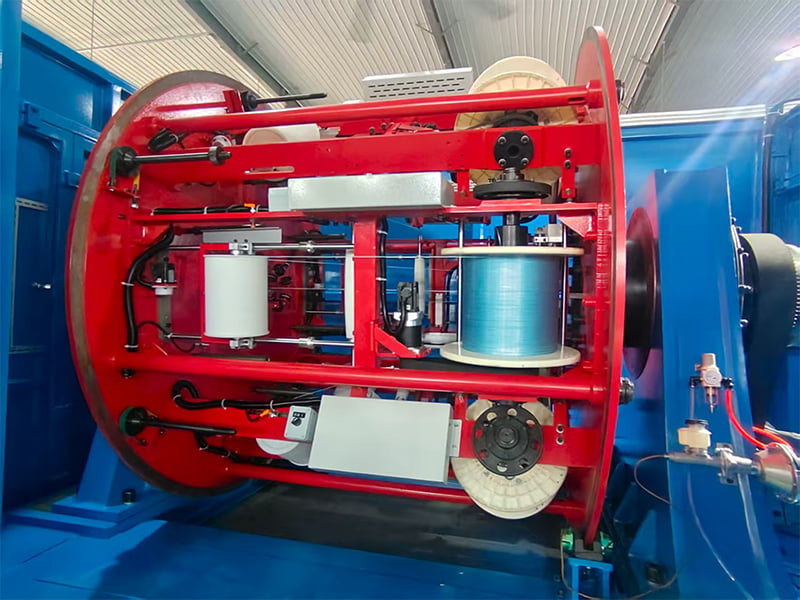

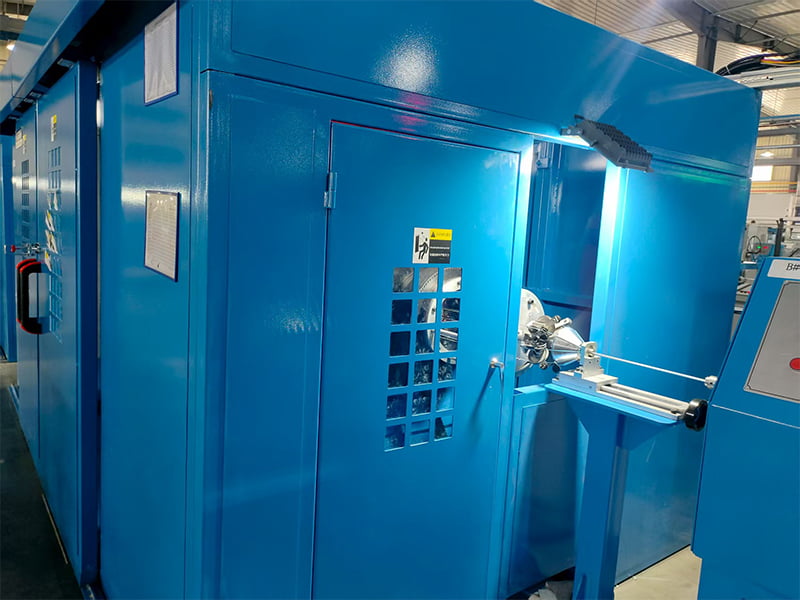

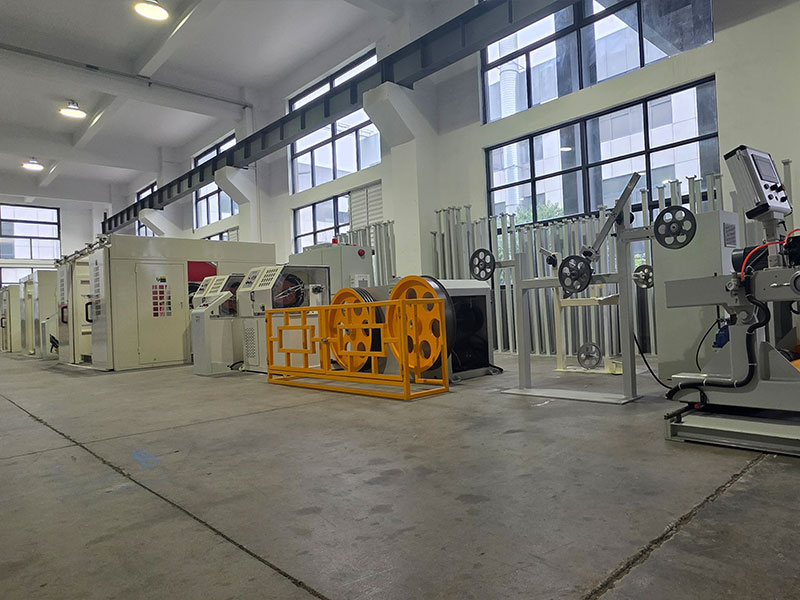

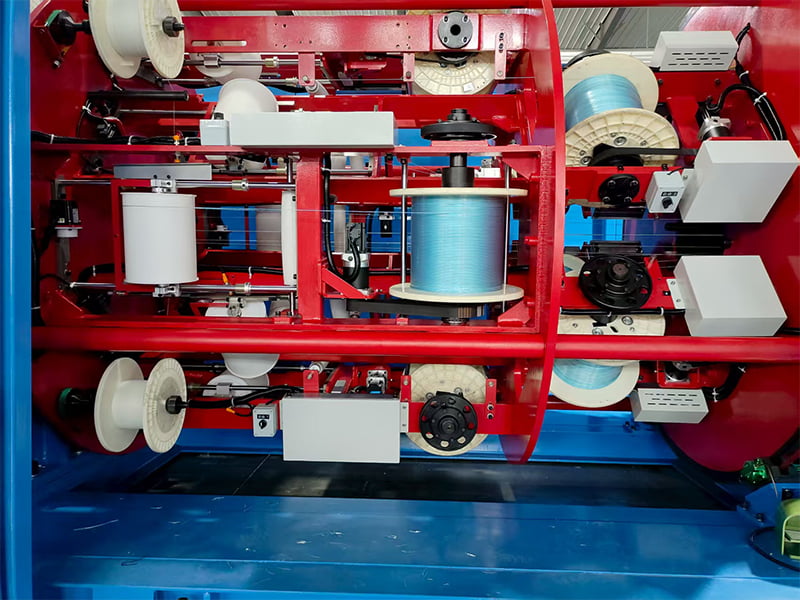

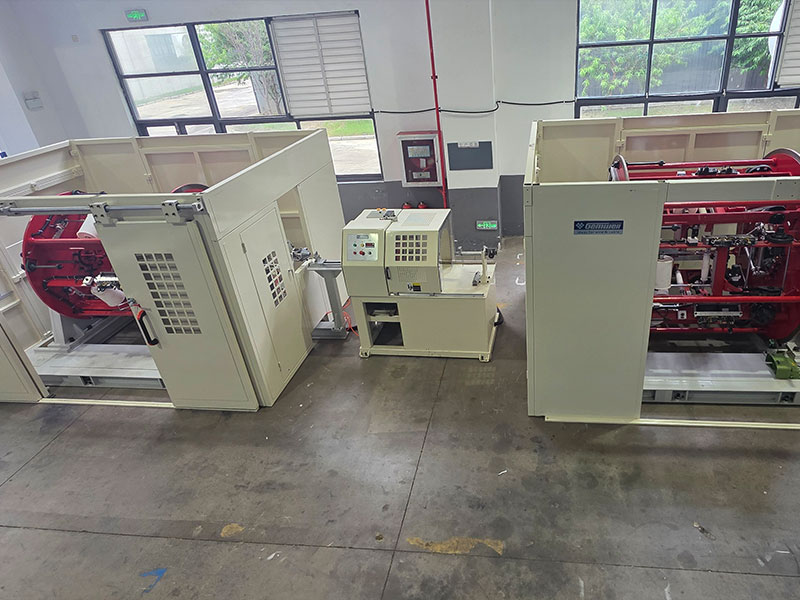

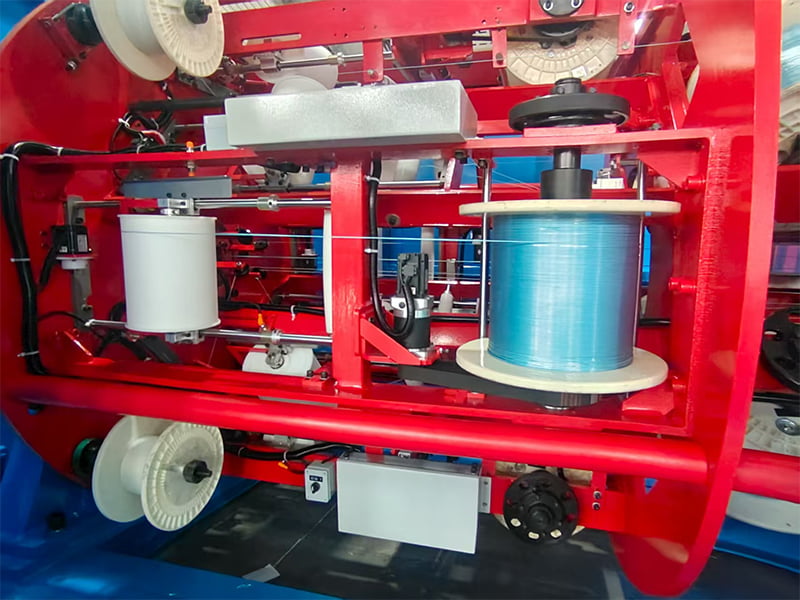

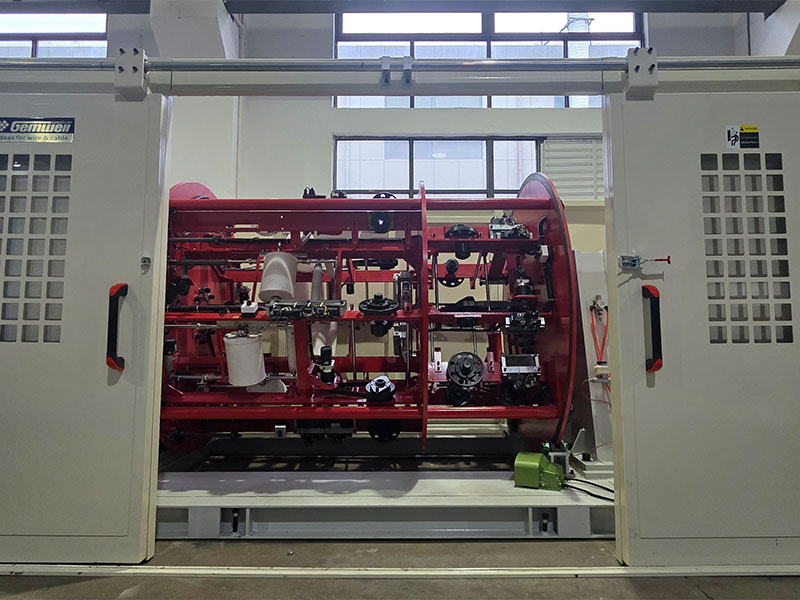

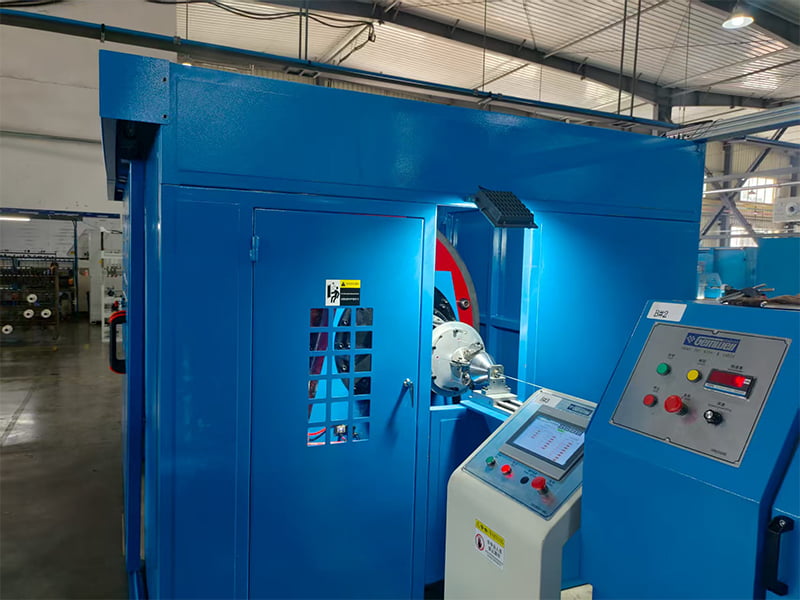

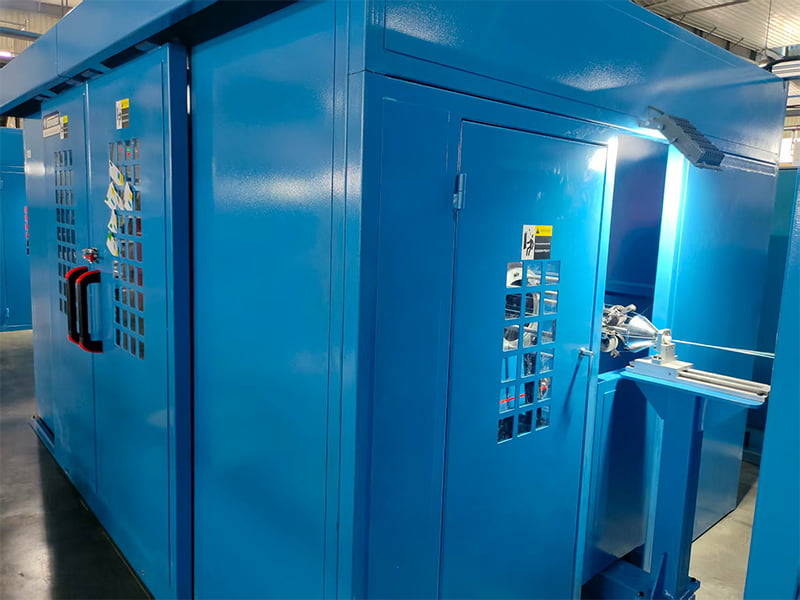

كابل Ai عالي السرعة من النوع النشط لخط تجديل الكواكب

المكونات

● 4-رأس دفع الكواكب
● ماكينة لصق مركزية
● 6-رأس دفع الكواكب
● ماكينة لصق مركزية
● 8-رأس دفع الكواكب
● ماكينة لصق مركزية
● كابستان ذات عجلات مزدوجة
● نوع عبور البكرة بدون عمود
● خزانة كهربائية CNC

ميزات المنتج:

نظرًا للمتطلبات الصارمة لسلامة الإشارة في التوصيلات البينية عالية السرعة عند 112G/224G PAM4 داخل مجموعات حوسبة الذكاء الاصطناعي ومراكز البيانات، تواجه كابلات DAC عالية السرعة (مثل QSFP-DD/OSFP) حاليًا تحديات تصنيع حرجة، بما في ذلك تقلبات المعاوقة، وفقدان العودة، والتعب الميكانيكي الناجم عن تخطيطات الكابلات الكثيفة.
خط الجدال الكوكبي من النوع النشط للكابل عالي السرعة بتقنية الذكاء الاصطناعي عبارة عن معدات إنتاج ضخمة مخصصة تم تطويرها خصيصًا لمعالجة نقاط الألم في النقل عالي التردد المذكورة أعلاه. وتتجسد مزاياها الأساسية في الأبعاد الثلاثة التالية.

● التحكم الديناميكي في التوتر لضمان اتساق الأداء الكهربائي:
يستخدم النظام دفعًا دقيقًا مدعومًا بمحرك مؤازر لتحقيق ربح ديناميكي ثابت للتوتر للكابلات المتوازية المتعددة أثناء الكابلات عالية السرعة. من خلال تقليل تقلبات التوتر، فإنه يمنع بشكل فعال تشوه الشد المجهري للطبقة العازلة، وبالتالي ضمان أن الممانعة المميزة وانحراف التأخير للكابلات النهائية يتوافق بشكل صارم مع معايير النقل عالي التردد.
● محدد موقع مخروطي متخصص للتخلص من نقاط الألم المضادة للتقليب للكابلات المسطحة:
استجابة للخصائص الفيزيائية للكابلات المسطحة (Twinax) - التي تكون عرضة للالتواء وعدم المحاذاة (مقاومة التقليب) أثناء التجديل - تم تجهيز الماكينة بمكوك ملتوي مخروطي مصمم خصيصًا. يقوم هذا الجدال بتوجيه الكابلات تدريجيًا قبل نقطة الجدال، مما يمنع الانقلاب ويضمن تطبيق الضغط بشكل موحد ومتوازي على طول الكابل. ونتيجة لذلك، فإنه يزيل بشكل فعال تركيز الإجهاد الجسدي الذي قد يحدث عن طريق تشوه الحافة.

● القضاء على الإجهاد الداخلي الهيكلي أثناء مد الكابلات:
يتيح ذلك للكابلات النهائية أن تتمتع بمقاومة معززة للانحناء وفشل التعب في بيئات توجيه الانحناء الضيقة وعالية الكثافة النموذجية لمراكز البيانات، وبالتالي إطالة عمرها الهيكلي المادي بشكل كبير في ظل التشغيل طويل الأمد.

المواصفات الفنية
