كيفية حساب حجم كابل الأسلاك: الدليل الكامل

الجواب المباشر: كيفية حساب حجم كابل الأسلاك

لحساب حجم كابل السلك، تحتاج إلى تحديد الحد الأقصى للتيار (السعة) الذي يجب أن يحمله الكابل، ثم تطبيق حدود انخفاض الجهد وعوامل الأمان لتحديد المقطع العرضي الصحيح للموصل. تعتمد الصيغة الأكثر استخدامًا على قانون أوم جنبًا إلى جنب مع الكود الكهربائي الوطني (NEC) أو معايير IEC. بالنسبة لمعظم أنظمة التيار المتردد، القاعدة الأساسية هي: اختيار موصل تتجاوز سعة حمل التيار فيه 125% من تيار الحمل المستمر. بالنسبة لدوائر التيار المستمر أو تشغيل الكابلات الأطول، فإن حسابات انخفاض الجهد لها الأولوية.

من الناحية العملية، إذا كان لديك حمل مستمر 20 أمبير على دائرة تيار متردد 120 فولت، فإنك تضرب 20 أمبير × 1.25 = 25 أمبير كحد أدنى للسعة، مما يشير إلى موصل نحاسي 12 ايه دبليو جي ضمن جداول التيار القياسية لشركة NEC. بالنسبة للمعدات الحساسة للجهد لمسافات طويلة، يجب حساب انخفاض الجهد بشكل منفصل باستخدام الصيغة: VD = (2 × L × R × I) / 1000 ، حيث L هو طول الكابل أحادي الاتجاه بالقدم، وR هو المقاومة لكل 1000 قدم، وI هو تيار الحمل بالأمبير.

يستعرض هذا الدليل كل خطوة من خطوات عملية الحساب، ويغطي كلاً من أنظمة AWG والأنظمة المترية (مم²)، وأنواع العزل المختلفة، وظروف التثبيت، وكيفية جودة بناء الكابلات - بما في ذلك كيفية آلة بثق الأسلاك والكابلات يعالج الطبقة العازلة - يؤثر على الأداء الكهربائي النهائي وتصنيف السلامة للكابل.

فهم أنظمة تحجيم الأسلاك والكابلات: AWG مقابل mm²

قبل إجراء الحساب، عليك أن تفهم نظام القياس الذي ينطبق على منطقتك وتطبيقك. المعياران السائدان هما نظام قياس الأسلاك الأمريكية (AWG) ونظام مساحة المقطع العرضي المتري الذي يتم قياسه بالمليمتر المربع (مم²).

نظام قياس الأسلاك الأمريكي (AWG).

يتم استخدام AWG في الغالب في الولايات المتحدة وكندا. على نحو مضاد، يعني رقم AWG الأقل موصلًا أكثر سمكًا وسعة أعلى . على سبيل المثال، يحمل النحاس 4 أوغ تيارًا أكبر بكثير من 14 أوغ. يبدأ مقياس AWG من 0000 (4/0) عند الطرف الكبير وصولاً إلى 40 AWG لتطبيقات الأسلاك الدقيقة. تستخدم الأسلاك السكنية والتجارية الشائعة 14 AWG، و12 أوغ، و10 أوغ للدوائر الفرعية، بينما قد تستخدم موصلات التغذية 6 أوغ، أو 4 AWG، أو 2 AWG، أو أكبر.

نظام المقطع العرضي المتري (مم²)

يستخدم في جميع أنحاء أوروبا وآسيا وأستراليا ومعظم الأجزاء الأخرى من العالم وفقًا لمعايير IEC، ويصف نظام mm² مباشرة منطقة المقطع العرضي للموصل. تشمل الأحجام الشائعة 1.5 مم²، 2.5 مم²، 4 مم²، 6 مم²، 10 مم²، 16 مم²، 25 مم²، 35 مم²، 50 مم²، وما بعدها. موصل 2.5 مم² يعادل تقريبًا 14 AWG من حيث المقطع العرضي ، على الرغم من أن السعة الدقيقة تعتمد على نوع العزل وطريقة التثبيت.

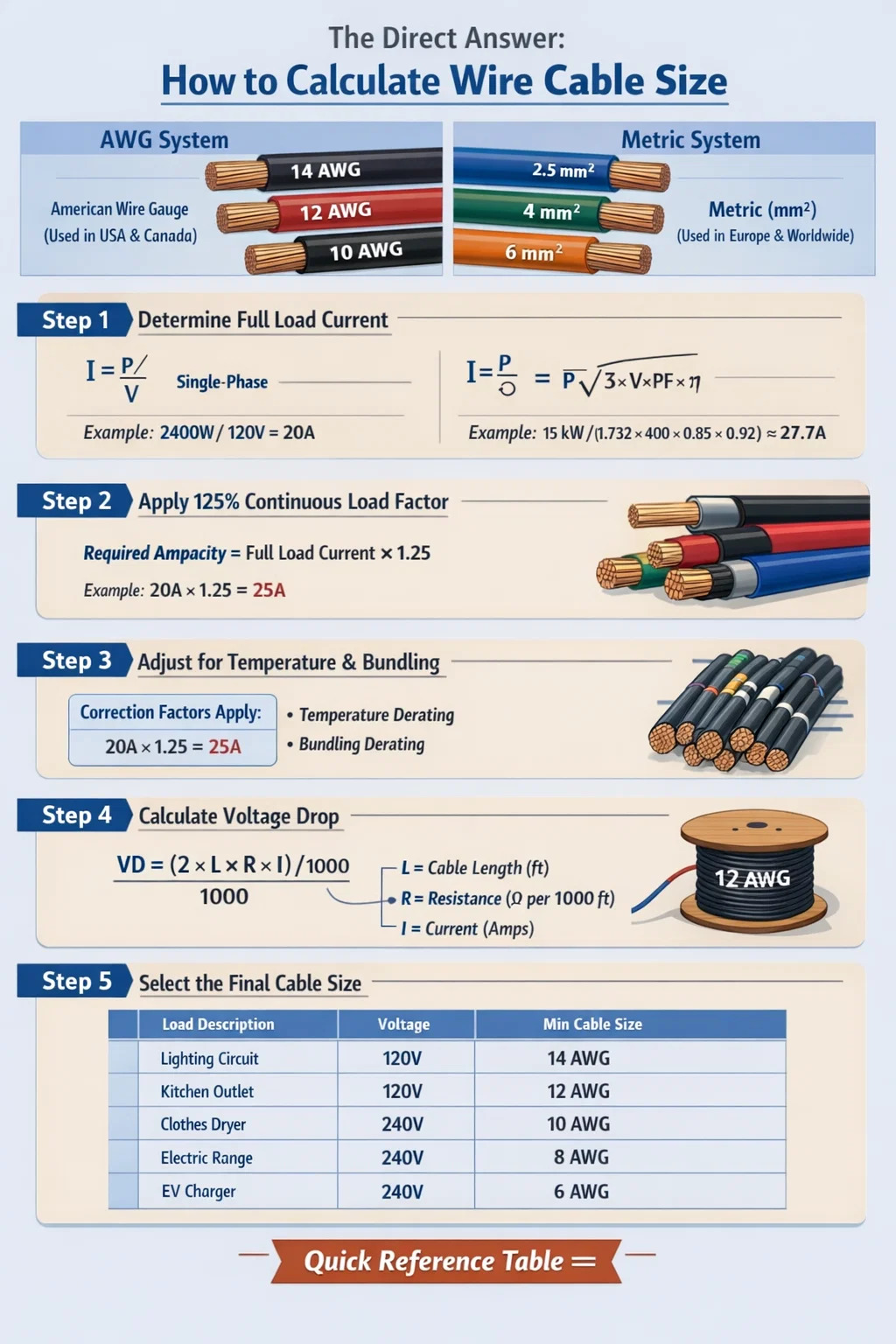

طريقة خطوة بخطوة لحساب حجم كابل السلك

يتبع الحجم المناسب للكابل تسلسلًا منطقيًا. يؤدي تخطي الخطوات إما إلى زيادة سخونة الكابلات ذات الحجم الصغير وتسبب مخاطر الحريق، أو الكابلات كبيرة الحجم التي تهدر المواد وتزيد من تكلفة التركيب دون داع.

الخطوة 1: تحديد تيار الحمل الكامل

تتمثل نقطة البداية لكل حساب لحجم الكابل في تحديد تيار الحمل الكامل (FLC) للمعدات المتصلة. بالنسبة للأحمال المقاومة مثل السخانات، يكون هذا أمرًا مباشرًا: استخدم P = V × I، مع إعادة ترتيبه إلى I = P / V. بالنسبة لسخان بقدرة 2400 واط على دائرة 120 فولت، I = 2400 / 120 = 20 أمبير .

بالنسبة لأحمال المحرك ثلاثي الطور، الصيغة هي: I = P / (√3 × V × PF × η)، حيث PF هو عامل القدرة و η هي الكفاءة. محرك 15 كيلو واط عند 400 فولت مع PF = 0.85 و η = 0.92 ينتج عنه I = 15,000 / (1.732 × 400 × 0.85 × 0.92) ≈ 27.7 أ . استخدم دائمًا بيانات اللوحة عندما تكون متاحة بدلاً من التقديرات المحسوبة.

الخطوة 2: تطبيق مضاعف التحميل المستمر

بالنسبة للأحمال التي تعمل بشكل مستمر لمدة 3 ساعات أو أكثر، يتطلب القسم 210.19 من شركة NEC تحديد حجم الموصل عند 125% من تيار الحمل المستمر . إذا كان حملك يسحب 20 أمبير بشكل مستمر، فيجب أن يكون الحد الأدنى لسعة الموصل 20 × 1.25 = 25 أمبير. يمثل هامش الأمان الحراري هذا تراكم الحرارة في العزل أثناء التشغيل المستمر. تستخدم معايير IEC نهجًا مشابهًا من خلال عوامل التصحيح المطبقة على قيم السعة الأساسية.

الخطوة 3: تطبيق عوامل التصحيح لدرجة الحرارة والتجميع

يجب تخفيض قوة الكابلات المثبتة في بيئات ذات درجة حرارة عالية أو مجمعة مع كابلات أخرى. يوفر جدول NEC 310.15(B)(1) عوامل تصحيح درجة الحرارة. عند درجة حرارة محيطة تبلغ 40 درجة مئوية بدلاً من خط الأساس القياسي 30 درجة مئوية، يجب أن يتم تخفيض موصل ذو تصنيف 75 درجة مئوية بعامل 0.88 . وهذا يعني أن الموصل الذي تم تقييمه بـ 25 أمبير عند 30 درجة مئوية يحمل فقط 22 أمبير بأمان عند درجة حرارة محيطة 40 درجة مئوية.

تصحيح التجميع لا يقل أهمية. عندما يتشارك 4-6 موصلات حاملة للتيار في القناة، طبق عامل 0.80. بالنسبة لـ 7-9 موصلات، استخدم 0.70. بالنسبة إلى 10-20 موصلًا مجمعة معًا، ينخفض ​​العامل إلى 0.50. يعد الفشل في تطبيق عوامل التجميع أحد الأسباب الأكثر شيوعًا لارتفاع درجة حرارة حوامل الكابلات التجارية.

الخطوة 4: حساب انخفاض الجهد

تكون حدود انخفاض الجهد عادةً 3% للدوائر الفرعية و5% إجماليًا لوحدة التغذية بالإضافة إلى الدائرة الفرعية مجتمعة (حسب توصية NEC، على الرغم من أنها ليست متطلبات التعليمات البرمجية الثابتة لجميع الحالات). استخدم هذه الصيغة لدوائر التيار المتردد والتيار المستمر أحادية الطور:

VD (فولت) = (2 × L × R × I) / 1000

حيث L = طول الكابل أحادي الاتجاه بالقدم، وR = المقاومة بالأوم لكل 1000 قدم (من جداول مقاومة الموصل)، وI = تيار الحمل بالأمبير. يمثل عامل 2 كلاً من الموصلات الصادرة والراجعة.

مثال: دائرة 120 فولت، 100 قدم في اتجاه واحد، تحمل 15 أمبير إلى 14 AWG من النحاس (R = 3.14 Ω/1000 قدم): VD = (2 × 100 × 3.14 × 15) / 1000 = 9.42 فولت وهو 7.85% – وهو أعلى بكثير من الحد الأقصى البالغ 3%. الترقية إلى 10 AWG (R = 1.24 Ω/1000 قدم) تقلل هذا إلى 3.72 فولت، أو 3.1%، وهو هامشي ولكنه مقبول للأحمال غير الحساسة. بالنسبة للمعدات الدقيقة، فإن الانتقال إلى 8 AWG سيصل إلى 1.8%.

بالنسبة للأنظمة ثلاثية الطور، يتم تعديل الصيغة إلى: VD = (√3 × L × R × I) / 1000 ، مع استبدال العامل 2 بـ 1.732 نظرًا لأن هندسة الطور تقلل من مقاومة الحلقة الفعالة.

الخطوة 5: حدد حجم الكابل النهائي

بعد حساب السعة المطلوبة (مع تطبيق جميع عوامل التصحيح) والحد الأدنى لحجم الموصل اللازم لتلبية حدود انخفاض الجهد، حدد أي حجم أكبر . هذا هو حجم الكابل الحاكم. قم دائمًا بالتقريب إلى حجم الموصل القياسي التالي المتاح - لا يتم التقريب أبدًا إلى الحجم الأدنى.

دور نوع العزل في سعة الكابل

تحدد المادة العازلة المحيطة بالموصل بشكل مباشر مقدار الحرارة التي يمكن للكابل تحملها بأمان، والتي بدورها تحدد معدل السعة. هذا هو المكان الذي تتم فيه عملية التصنيع - وتحديداً أداء آلة بثق الأسلاك والكابلات — له تأثير مباشر على الخواص الكهربائية والحرارية للمنتج النهائي.

تشمل تقييمات درجة حرارة العزل الشائعة وتسميات NEC الخاصة بها ما يلي:

• 60 درجة مئوية (140 درجة فهرنهايت) - نوع تي دبليو، يستخدم في الأسلاك السكنية القديمة. سعة منخفضة، غير مناسبة للدوائر ذات الأحمال العالية.
• 75 درجة مئوية (167 درجة فهرنهايت) — أنواع THW، THWN. العزل التجاري والصناعي الأكثر شيوعا. هذا هو العمود القياسي المستخدم في جدول NEC 310.15 لتحديد حجم الموصل في معظم التركيبات الجديدة.
• 90 درجة مئوية (194 درجة فهرنهايت) - أنواع THHN، XHHW-2، RHH. سعة أساسية أعلى، لكن شركة NEC غالبًا ما تقصر الإنهاء على 75 درجة مئوية ما لم يتم تصنيف المعدات خصيصًا للإنهاء عند 90 درجة مئوية. يمكن استخدامه عند درجة حرارة 90 درجة مئوية كاملة في الهواء الحر أو عندما يتم تصنيف معدات الإنهاء وفقًا لذلك.
• 150 درجة مئوية وما فوق — الكابلات المتخصصة التي تستخدم مطاط السيليكون، أو PTFE (Teflon)، أو العزل المعدني (كابل MI). تستخدم في الأفران والأفران الصناعية ومعدات المعالجة ذات درجة الحرارة العالية.

اتساق سمك العزل أمر بالغ الأهمية. أ آلة بثق الأسلاك والكابلات في خط التصنيع الحديث يستخدم هندسة القالب الدقيقة، والتحكم في درجة حرارة الذوبان، وتنظيم سرعة الخط للحفاظ على سمك الجدار الموحد حول الموصل. يؤدي العزل غير المتناسق - الذي يكون أرق في بعض المناطق - إلى إنشاء نقاط ساخنة موضعية تقلل من التصنيف الحراري الفعال حتى لو كان متوسط ​​السُمك يلبي المواصفات. تستخدم الآن آلات البثق المتقدمة من الشركات المصنعة في الصين وأوروبا وأمريكا الشمالية أنظمة قياس الليزر وتصحيح الانحراف التلقائي لتحقيق تفاوتات في سمك الجدار في حدود ±5% أو أكثر.

الموصلات النحاسية والألمنيوم: اختلافات الحجم

تُستخدم موصلات الألومنيوم بشكل شائع في كابلات مدخل الخدمة والمغذيات وتوزيع المرافق. فهي أخف وزنا وأقل تكلفة من النحاس، ولكن يمتلك الألمنيوم حوالي 61٪ فقط من موصلية النحاس مما يعني أنك تحتاج إلى مقطع عرضي أكبر لتحمل نفس التيار.

كقاعدة عملية: لتتناسب مع سعة موصل النحاس، يتطلب الألومنيوم تقريبًا مقاسان AWG أكبر . حيث يحمل 6 AWG من النحاس 65 أمبير (عند 75 درجة مئوية)، فستحتاج إلى 4 AWG من الألومنيوم لتحمل نفس التيار. بالنسبة للتحجيم المتري، يتطابق موصل ألومنيوم مقاس 16 مم² تقريبًا مع موصل نحاسي مقاس 10 مم².

يتمدد الألومنيوم أيضًا وينكمش أكثر من النحاس مع دورات درجة الحرارة، مما قد يؤدي إلى ارتخاء الاتصال بمرور الوقت. يجب أن تستخدم جميع نهايات موصلات الألومنيوم موصلات ذات تصنيف AL/CU، كما يلزم وجود مركب مضاد للأكسدة في المفاصل والنهايات لمنع تراكم الأكسدة الذي يزيد من المقاومة. هذه هي متطلبات التعليمات البرمجية في معظم الولايات القضائية، وليست ممارسات اختيارية.

من وجهة نظر التصنيع، يتطلب بثق العزل فوق موصلات الألومنيوم التحكم الدقيق في سرعة الخط ودرجة حرارة المركب في آلة بثق الأسلاك والكابلات . تختلف كيمياء سطح الألومنيوم عن النحاس، وبعض المركبات العازلة تلتصق بشكل مختلف. يقوم مصنعو الكابلات عالية الجودة بإجراء اختبارات الالتصاق لضمان روابط العزل بشكل صحيح وعدم فصلها عن الموصل أثناء الثني أو التدوير الحراري.

تحجيم الكابلات للدوائر الحركية

تتبع دوائر المحركات قواعد مختلفة عن الدوائر الفرعية العامة لأن المحركات تسحب تيار تدفق عاليًا جدًا عند بدء التشغيل - عادةً ما يتراوح من 6 إلى 8 أضعاف تيار الحمل الكامل لمدة 0.5 إلى 2 ثانية. لا يحتاج الكبل نفسه إلى تحديد حجمه ليناسب تيار التدفق هذا (تتعامل حماية التيار الزائد مع ذلك)، ولكن يجب تحديد حجم الموصل بناءً على قواعد المادة 430 من NEC بدلاً من جداول السعة القياسية.

بالنسبة لمحرك واحد، تتطلب NEC 430.22 أن يكون حجم موصل الدائرة الفرعية هو ما لا يقل عن 125% من تيار الحمل الكامل للمحرك (FLC) كما هو مدرج في جداول NEC 430.247–430.250 (ليست قيمة لوحة الاسم، إلا إذا كانت لوحة الاسم أقل من قيمة الجدول). بالنسبة لمحرك أحادي الطور بقوة 5 حصان، 230 فولت، يدرج الجدول 430.248 FLC على أنه 28A. يجب أن يتعامل الموصل بعد ذلك مع 28 × 1.25 = 35 أمبير كحد أدنى، مشيرًا إلى 8 AWG من النحاس.

بالنسبة لتطبيقات محرك التردد المتغير (VFD)، تنطبق اعتبارات إضافية. تولد VFDs تيارات توافقية تنتج حرارة إضافية في الموصلات. يضيف العديد من المهندسين هامشًا إضافيًا بنسبة 10-15% فوق العامل القياسي 125% عند تحديد حجم الكابلات للمحركات التي تعمل بنظام VFD. عادةً ما يكون الكابل المحمي مطلوبًا أيضًا بين مخرج VFD والمحرك لاحتواء الضوضاء عالية التردد ومنع تلف المحمل من التيارات ذات الوضع الشائع.

حساب انخفاض الجهد: الغوص العميق: تشغيل الكابلات الطويلة

بالنسبة للكابل الذي يمتد لمسافة تزيد عن 50 قدمًا (حوالي 15 مترًا)، غالبًا ما يصبح انخفاض الجهد هو عامل الحجم المهيمن - وليس السعة. وينطبق هذا بشكل خاص على أنظمة الطاقة الشمسية الكهروضوئية (PV)، والمرافق الزراعية، والإضاءة الخارجية، والمنشآت الصناعية ذات المعدات الموجودة بعيدًا عن لوحة التوزيع الرئيسية.

حساب المقطع العرضي للموصل المطلوب من انخفاض الجهد

يمكنك إعادة ترتيب صيغة انخفاض الجهد لحساب المقطع العرضي للموصل المطلوب مباشرة. للنحاس في نظام أحادي الطور:

أ (مم²) = (2 × لتر × أنا × ρ) / VD_max

حيث A هي مساحة المقطع العرضي المطلوبة بالملليمتر²، L هي طول الكابل أحادي الاتجاه بالأمتار، I هو تيار الحمل بالأمبير، ρ (rho) هي مقاومة النحاس = 0.0172 Ω·mm²/m (أو 0.0282 للألمنيوم)، وVD_max هو الحد الأقصى لانخفاض الجهد المسموح به بالفولت.

مثال: مضخة تسحب 30 أمبير عند 230 فولت، وتقع على بعد 120 مترًا من لوحة التوزيع. الحد الأقصى المسموح به لانخفاض الجهد = 3% × 230 فولت = 6.9 فولت.

أ = (2 × 120 × 30 × 0.0172) / 6.9 = 123.84 / 6.9 = 17.95 ملم² . قم بالتقريب إلى الحجم القياسي التالي: 25 ملم² موصل النحاس.

إذا كانت نفس المضخة موجودة على بعد 30 مترًا فقط، فإن الحساب يعطي 4.49 ملم مربع، تقريبًا إلى 6 ملم مربع - أصغر بكثير وأرخص. تأتي تكلفة تقليل الحجم على المدى الطويل من هدر الطاقة وتدهور أداء المعدات، وليس فقط من ارتفاع درجة الحرارة.

انخفاض الجهد في أنظمة الطاقة الشمسية الكهروضوئية DC

في تركيبات الطاقة الشمسية، يعد تغيير حجم كابل التيار المستمر أمرًا بالغ الأهمية لكفاءة النظام. توصي المادة 690 من NEC بالحد من انخفاض الجهد في دوائر المصدر الكهروضوئية إلى 2% أو أقل لتحقيق أقصى قدر من حصاد الطاقة. يسمح الانخفاض بنسبة 2% على نظام سلسلة 600 فولت بانخفاض 12 فولت فقط عبر مسار الكابل. مع تيار السلسلة 9A وتشغيل 50 مترًا (في اتجاه واحد)، سيكون المقطع العرضي للموصل المطلوب A = (2 × 50 × 9 × 0.0172) / 12 = 1.29 مم²، مما يشير إلى الحد الأدنى من الكابلات ذات التصنيف الكهروضوئي 2.5 مم² (USE-2 أو سلك PV في الولايات المتحدة).

كيف تؤثر جودة بناء الكابلات على حسابات الحجم

تفترض حسابات حجم كابل السلك أن الكابل يلبي مواصفاته المقدرة. وهذا يعني أن الموصل لديه مساحة المقطع العرضي الصحيحة، والعزل لديه السُمك الصحيح وخصائص العزل الكهربائي، والمقاومة لكل وحدة طول تتطابق مع القيم المنشورة. من الناحية العملية، تختلف جودة الكابل بشكل كبير بين الشركات المصنعة، ويؤثر هذا التباين بشكل مباشر على ما إذا كانت حساباتك ستصمد في الميدان.

نسبة تعبئة الموصل والجدائل

تتكون الموصلات المجدولة من عدة أسلاك أصغر حجمًا ملتوية معًا. تؤثر نسبة الملء - النسبة المئوية للمقطع العرضي الاسمي الذي يشغله المعدن بالفعل - على المقاومة. قد يحتوي الموصل المجدول بمساحة 2.5 مم² مع تعبئة حبلا رديئة على مقطع عرضي معدني حقيقي يبلغ 2.3 مم² فقط، مما يزيد من المقاومة بحوالي 8-9٪ مقارنة بالمواصفات. يؤثر هذا بشكل مباشر على انخفاض الجهد والأداء الحراري. يقوم مصنعو الكابلات المتميزة بقياس مقاومة الموصل وفقًا للمواصفة IEC 60228 أو ASTM B8 للتحقق من الامتثال.

سمك العزل وعملية البثق

يتم تطبيق طبقة العزل من خلال أ آلة بثق الأسلاك والكابلات - آلة تذيب مركب البوليمر (PVC، XLPE، LSZH، أو مواد أخرى) وتدفعه عبر قالب دقيق حول الموصل المتحرك. تحدد جودة عملية البثق هذه اتساق سمك العزل، وتشطيب السطح، والالتصاق بالموصل أو الغلاف الداخلي.

تشمل أنظمة بثق الأسلاك والكابلات الحديثة التي تستخدمها الشركات المصنعة الرائدة ما يلي:

• التحكم في انحراف الحلقة المغلقة : تعمل أجهزة الاستشعار بالليزر أو السعوية على قياس تركيز العزل في الوقت الفعلي وضبط موضع القالب تلقائيًا لتصحيح الطلاء خارج المركز.
• تذوب الضغط ومراقبة درجة الحرارة : يضمن لزوجة مركبة متسقة من خلال القالب، مما يمنع ظهور البقع الرقيقة الناتجة عن اختلاف درجات الحرارة في أسطوانة الطارد.
• تكامل اختبار الشرارة : تقوم أجهزة اختبار الشرارة ذات الجهد العالي بفحص 100% من الكابلات المنتجة في الخط لاكتشاف الثقوب أو النقاط الرفيعة في العزل قبل تخزين الكابل.
• أنظمة قياس القطر : تقوم ميكرومترات الليزر بقياس القطر الخارجي بشكل مستمر وتغذية البيانات مرة أخرى للتحكم في سرعة الخط وإخراج الطارد للحفاظ على تفاوتات القطر المحددة.

عند شراء كابل للتطبيقات الهامة - الآلات الصناعية، وأسلاك البناء، ومغذيات تحت الأرض - تأكد دائمًا من أن الكابل يلبي شهادات UL، أو CSA، أو IEC التي تم اختبارها وفقًا للمعايير ذات الصلة. يضمن الكابل الذي تم اختباره وإدراجه من قبل جهة خارجية أن العزل المطبق بواسطة عملية بثق الأسلاك والكابلات يلبي الحد الأدنى من السُمك وقوة العزل الكهربائي ومتطلبات مقاومة درجات الحرارة.

أداء العزل XLPE مقابل PVC

يتم إنتاج عزل البولي إيثيلين المتقاطع (XLPE) من خلال عملية بثق الأسلاك والكابلات المتخصصة التي تتضمن خطوة الفلكنة (الربط المتقاطع)، إما من خلال المعالجة بالبخار، أو معالجة النيتروجين الجاف (خط CCV)، أو معالجة رطوبة السيلان. يؤدي الارتباط المتقاطع إلى إنشاء شبكة بوليمر ثلاثية الأبعاد تعطي XLPE أداء حراري أفضل بكثير من PVC : يتم تصنيف كابلات الطاقة المعزولة بـ XLPE إلى 90 درجة مئوية بشكل مستمر، و130 درجة مئوية أثناء الحمل الزائد في حالات الطوارئ، و250 درجة مئوية في ظل ظروف الدائرة القصيرة. يصل PVC إلى 70 درجة مئوية للدرجات القياسية.

بالنسبة للكابلات ذات الجهد المتوسط ​​(1 كيلو فولت - 35 كيلو فولت)، فإن عزل XLPE الذي يتم إنتاجه على سلك بثق ثلاثي وخط بثق الكابلات - مع تطبيق الشاشة الداخلية شبه الموصلة، وعزل XLPE، والشاشة الخارجية شبه الموصلة في مسار واحد - هو معيار الصناعة. يزيل هذا النهج أحادي المرور تلوث الواجهة بين الطبقات، وهو عامل حاسم لسلامة العزل الكهربائي عالي الجهد.

أمثلة عملية على حجم كابل الأسلاك حسب التطبيق

تصبح النظرية أكثر وضوحًا مع أمثلة التطبيق الملموسة عبر أنواع التثبيت المختلفة. تغطي الأمثلة العملية التالية السيناريوهات الأكثر شيوعًا التي تتم مواجهتها في البيئات السكنية والتجارية والصناعية.

دائرة المطبخ السكني (120 فولت، 20 أمبير)

تتطلب NEC 210.11(C)(1) دائرتين صغيرتين للأجهزة بقدرة 20 أمبير على الأقل في مناطق المطبخ. الكابل: 12 AWG / 2 نحاس، نوع NM-B (رومكس)، قاطع 20 أمبير. يبلغ طول الكابل من اللوحة عادةً 30-60 قدمًا في منزل لأسرة واحدة. انخفاض الجهد عند 20 أمبير على مدى 60 قدمًا: VD = (2 × 60 × 1.98 × 20) / 1000 = 4.75 فولت، وهو 3.96% . مقبول لمعظم أحمال أجهزة المطبخ. للحصول على تركيب أكثر تحفظًا أو عندما يتجاوز المدى 80 قدمًا، قم بالترقية إلى 10 AWG.

محطة شحن المركبات الكهربائية (240 فولت، 48 أمبير مستمر)

يسحب شاحن EV من المستوى 2 بقدرة 11.5 كيلو وات 48 أمبير عند 240 فولت. كحمل مستمر: 48A × 1.25 = 60 أ الحد الأدنى لسعة الموصل. حدد 6 AWG النحاس THWN-2 في القناة. لمسافة 50 قدمًا من اللوحة إلى المرآب، انخفاض الجهد = (2 × 50 × 0.491 × 48) / 1000 = 2.36 فولت = 0.98% - جيد ضمن الحدود. يتم تحديد حجم 6 AWG حسب السعة، وليس انخفاض الجهد في هذه الحالة.

محرك النقل الصناعي (400 فولت، 3 مراحل، 22 كيلو وات)

FLC = 22,000 / (1.732 × 400 × 0.87 × 0.92) = 39.7 أمبير. تطبيق عامل المحرك 125%: 39.7 × 1.25 = 49.6A. حدد موصلًا نحاسيًا بقطر 10 مم² (تصنيف 52 أمبير في كابل ثلاثي النواة وفقًا للمواصفة IEC 60364). يبلغ طول الكابل 85 مترًا من MCC إلى المحرك. انخفاض الجهد = (1.732 × 85 × 39.7 × 1.83 أوم / كم × 0.001) / 1 = 10.7 فولت = 2.68% - في حدود 3%. يتم تأكيد اختيار 10 مم² من خلال متطلبات انخفاض السعة والجهد.

وحدة تغذية تحت الأرض (240 فولت، 100 أمبير، 150 قدم)

وحدة تغذية فرعية بقدرة 100 أمبير تستخدم موصلات من الألومنيوم في جدول 40 قناة PVC مدفونة على عمق 24 بوصة. السعة المطلوبة: 100 أ. موصل الألومنيوم 1/0 AWG تم تصنيفه بـ 120 أمبير عند 75 درجة مئوية - يلبي السعة. فحص انخفاض الجهد: 1/0 AWG ألومنيوم R = 0.327 Ω/1000 قدم VD = (2 × 150 × 0.327 × 100) / 1000 = 9.81 فولت = 4.09% . يتجاوز النسبة الموصى بها وهي 3%. الترقية إلى ألومنيوم 2/0 AWG (R = 0.259 Ω/1000 قدم): VD = 7.77 فولت = 3.24% - لا يزال هامشيًا. استخدم ألومنيوم 3/0 AWG (R = 0.205 Ω/1000 قدم): VD = 6.15 فولت = 2.56% - مقبول.

اعتبارات الدائرة القصيرة والتيار الخاطئ في تحديد حجم الكابلات

بالنسبة للكابلات ذات الجهد المتوسط والعالي، والكابلات الصناعية ذات الجهد المنخفض بالقرب من المحولات الكبيرة، يجب أيضًا أن يكون حجم الموصل مناسبًا لتحمل الطاقة الحرارية لتيار العطل خلال الوقت الذي يستغرقه جهاز الحماية لإزالة العطل. وهذا ما يسمى الصمود الحراري لدائرة كهربائية قصيرة تحقق.

الصيغة هي: أ (مم²) = (I_sc × √t) / ك ، حيث I_sc هو تيار الدائرة القصيرة المحتمل بالأمبير، t هو وقت إزالة الخلل بالثواني، وK هو ثابت المادة (K = 115 للموصلات النحاسية المعزولة بـ PVC بدءًا من 30 درجة مئوية؛ K = 135 للنحاس المعزول بـ XLPE).

مثال: يقوم الكابل بتغذية اللوحة بتيار دائرة قصر محتمل يبلغ 25 كيلو أمبير، ويتم تنظيف القاطع العلوي خلال 0.2 ثانية. A_min = (25,000 × √0.2) / 115 = (25,000 × 0.447) / 115 = 97.2 ملم² . ويتطلب ذلك موصلًا نحاسيًا بقطر 120 مم² على الأقل — بغض النظر عن تيار الحمل. بالقرب من المحولات الصناعية الكبيرة أو لوحات المفاتيح الرئيسية، غالبًا ما يتحكم حجم الدائرة القصيرة في اختيار الكابل.

الأخطاء الشائعة في حساب حجم الكابلات السلكية

إن فهم طريقة الحساب ليس سوى نصف المعركة. تؤدي الأخطاء العملية في الميدان إلى كابلات صغيرة الحجم أو كبيرة الحجم حتى عندما يطبق المهندس الصيغ بشكل صحيح.

• استخدام تيار اللوحة بدلاً من جدول NEC FLC للمحركات: يتطلب NEC 430.22 على وجه التحديد استخدام قيمة جدول NEC، وليس لوحة الاسم، ما لم تكن لوحة الاسم أقل. يعد استخدام تيار اللوحة السفلي للمحرك ذو الكفاءة العالية وتصغير حجم الكابل بمثابة انتهاك للقانون.
• نسيان تطبيق التجميع: يعد تركيب ستة موصلات THHN في قناة واحدة وتحديد حجم كل منها حسب السعة الفردية خطأً شائعًا جدًا. عامل التجميع 0.80 يقلل من سعتها الفعالة، مما يتطلب موصلات أكبر.
• عدم احتساب نمو الأحمال المستقبلية: إن الدائرة التي تبلغ طاقتها 95% من سعة الموصل لا تترك مجالًا لمعدات إضافية. تتمثل أفضل ممارسات الصناعة في تحديد حجم الكابلات بما لا يزيد عن 80% من السعة المقدرة في ظل ظروف التشغيل العادية.
• خلط AWG والقيم المترية في نفس الصيغة: يؤدي استخدام قيم مقاومة AWG (بالأوم/1000 قدم) مع الأطوال المترية (بالأمتار) بدون تحويل إلى نتائج غير صحيحة إلى حد كبير. قم دائمًا بتأكيد الوحدات قبل الحساب.
• تجاهل درجة الحرارة المحيطة: يتطلب تركيب الكابل في مساحة علية عند درجة حرارة محيطة تبلغ 50 درجة مئوية بدلاً من خط الأساس القياسي البالغ 30 درجة مئوية تخفيضًا كبيرًا في القدرة. يمكن لـ 12 AWG THHN المقدر بـ 30 أمبير عند 30 درجة مئوية أن يحمل 23 أمبير فقط عند درجة حرارة محيطة 50 درجة مئوية - وهو انخفاض بنسبة 23%.
• شراء كابل دون المستوى المطلوب: قد يكون للكابلات من الشركات المصنعة التي لم يتم التحقق منها مقاطع عرضية للموصل الفعلي بنسبة 10-15٪ أقل من الاسمي بسبب ضعف التحكم في عمليات سحب الأسلاك وبثقها. قم دائمًا بشراء الكابلات المدرجة في قائمة UL أو المعتمدة من IEC من مصادر يمكن تتبعها.

مرجع سريع: ملخص اختيار حجم الكابل

للحصول على مرجع سريع في الموقع، يلخص الجدول التالي سيناريوهات الحمل الشائعة والحد الأدنى لأحجام الكابلات التي تتطلبها في ظل الظروف النموذجية (موصل نحاسي، عزل 75 درجة مئوية، محيط 30 درجة مئوية، دائرة واحدة في القناة، حتى 50 قدمًا).
