ظهر جهاز التواء لزوج التواء لكابل الشبكة

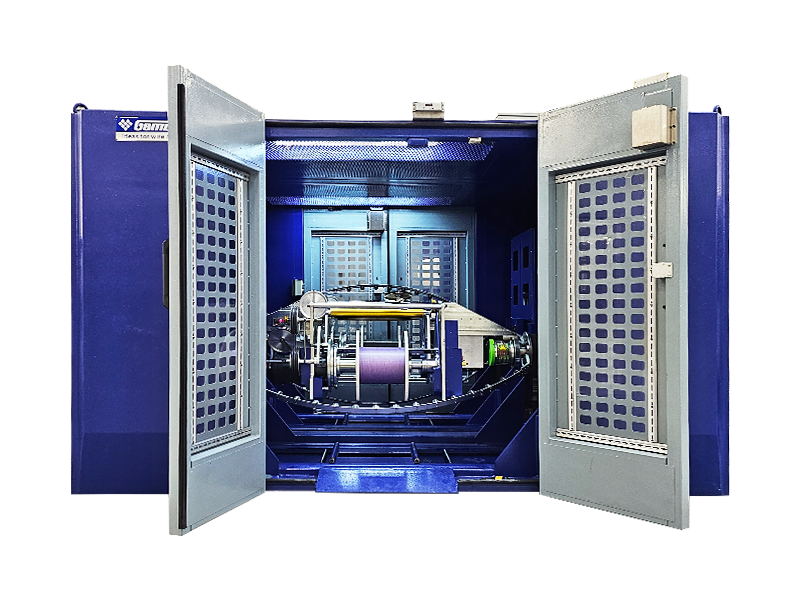

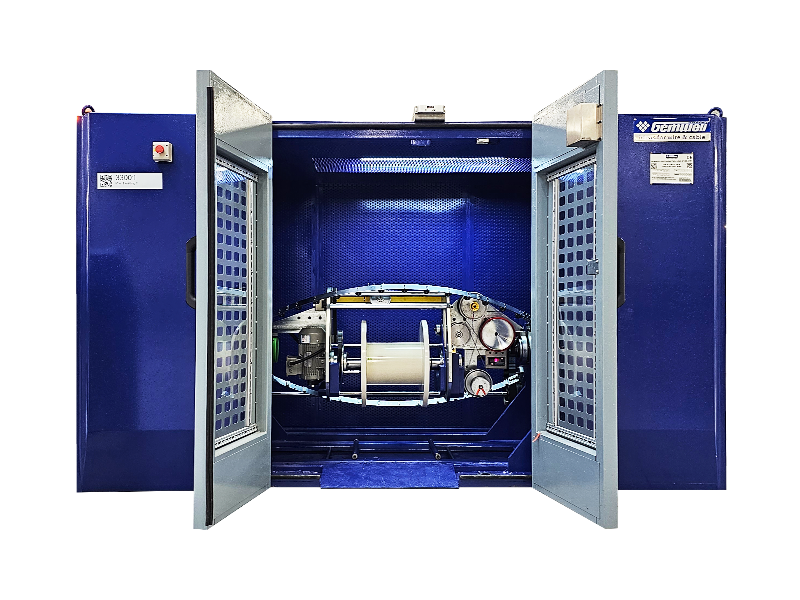

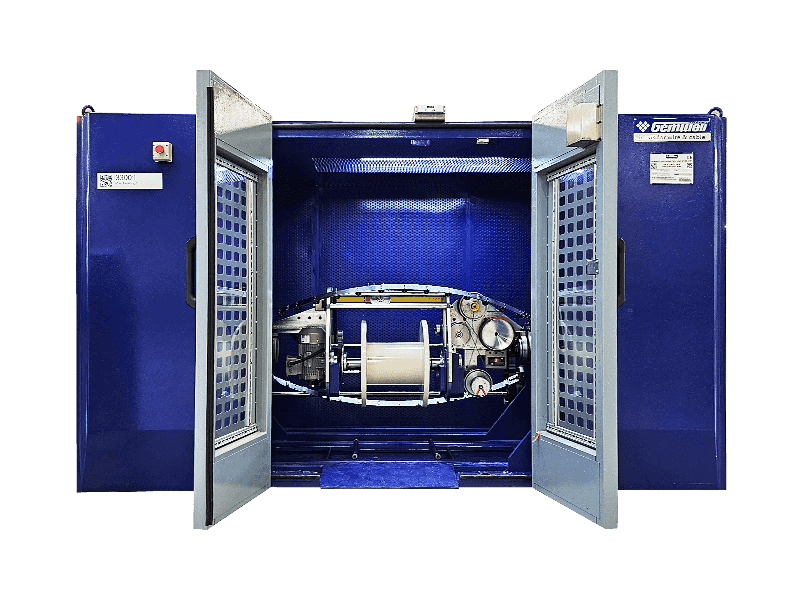

آلة لفّ زوج من الكابلات الشبكية من النوع المنفصل

في عملية التواء زوج الأسلاك الأساسية ، تعتبر دقة الملعب وضيقة السلك المقترن مهمة للغاية ، ولها تأثير كبير على الخصائص الكهربائية والفيزيائية للكابل النهائي. تم تجهيز هذا الجهاز بعجلة كابستان المستقلة داخل القوس الزاوية الدوارة للجزء الرئيسي من التواء. تنتقل الطاقة الحركية لعجلة كابستان من الجزء الخارجي من القوس الزاوية إلى الداخل من خلال النقل الميكانيكي في العمود الرئيسي الدوار ، وتجنب العوامل غير الموثوقة الناتجة عن انتقال فرشاة الكربون التقليدية. بالإضافة إلى ذلك ، يعمل محرك كابستان ومحرك القوس الزاوية بشكل متزامن من خلال التحكم في التعشيق الكهربائي ، وبالتالي تحقيق التحكم الإلكترونية عالي الدقة. يمكن ضبط ملعب التواء رقميًا وتشكيله بشكل ثابت ودقيق. بالإضافة إلى ذلك ، تعتمد دفعات الظهر الخلفية على بنية القوس الزاوية الدوارة ، والتي تحول الدوران السلبي التقليدي وقوة التقطعت إلى التورط الخارجي إلى الدوران النشط والتعابد للأسلاك الأساسية تحت الإجراء المشترك لللف الخلفي وقوة التواء. الإجهاد الداخلي للتواء والإجهاد الخارجي للالتواء يلغي بعضهما البعض ، بحيث يلغي الإجهاد الدوراني للمنتج الملتوي من الداخل إلى الخارج بعضهم البعض إلى الصفر. بعد التواء ، يتناسب السلكان الأساسيان بإحكام بدون ثغرات وهم بشكل طبيعي ودون قوة انتعاش. يمكن أن يؤدي الحفاظ على التركيب المادي المستقر إلى أداء كهربائي مستقر.

سؤال +
السابق：لا توجد مقالة سابقة
التالي：نوع متكامل لزوج التواء لزوج التواء لكابل الشبكة
منتج تفاصيل

عناصر

● Ø500 أفقي إلى الأمام والبوابة المزدوجة المهد المهد.
● موقف مردود تويست مرة أخرى
● Ø500/Ø630 مزدوج الملعب زوج التوتر الثابت
● نظام التحكم
● يمكن تخصيص المعدات المساعدة المحيطية.


المواصفات الفنية

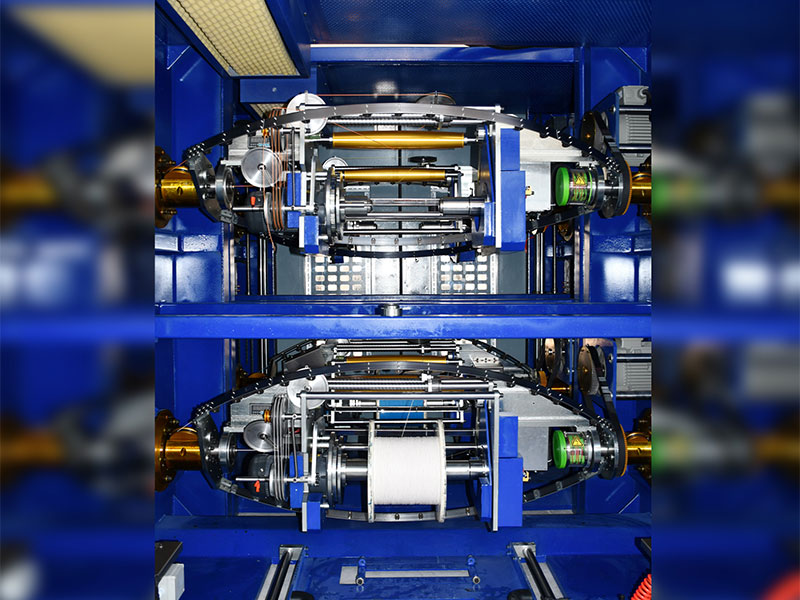

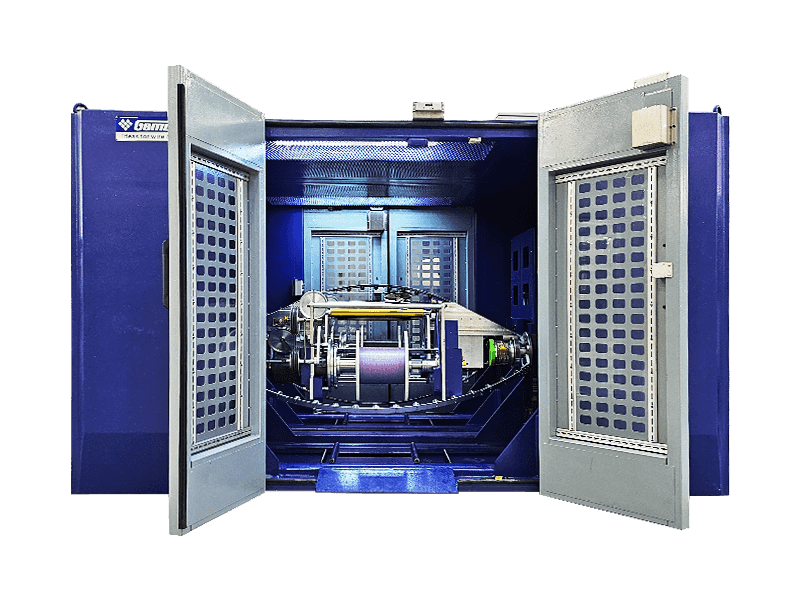

هيكل الدفع آلية سحب أفقية مزدوجة البكرات للأمام والخلف، بدون عمود، وقوس جدل بتدوير خلفي مزدوج.
هيكل الاستيلاء آلية سحب أفقية بدون عمود، وقوس جدل بتدوير مزدوج مزدوج.

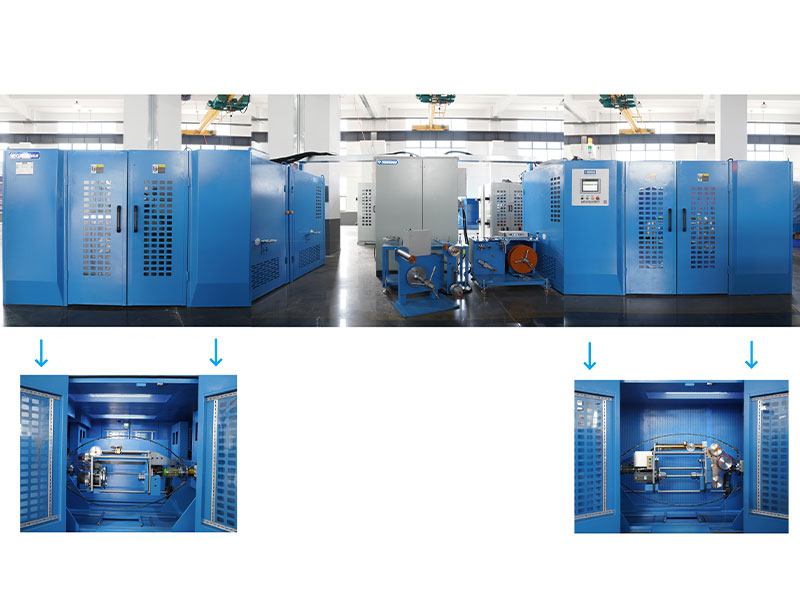

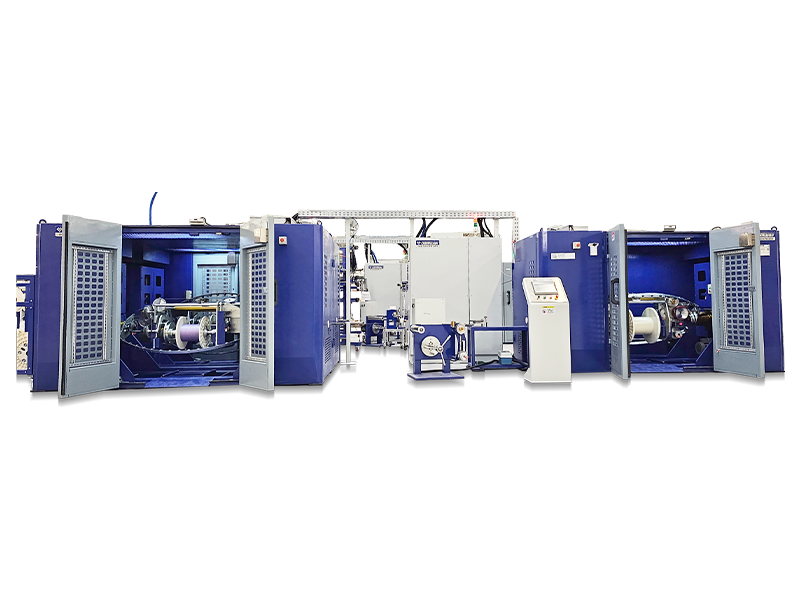

بنية الآلة العامة آلية سحب وسحب جدل بتدوير خلفي على طول خط الوسط، بهيكل منقسم. توضع آلية السحب متقابلة، مزودة بأبواب أمامية وخلفية؛ ويمكن وضع البكرات وجمعها في مقدمة الآلة.
نوع سلك مناسب يستخدم بشكل أساسي لـ LAN كابل CAT5 و CAT5E و CAT6A و CAT7 و CAT8 وغيرها من الأسلاك ، ولكن أيضًا لأسلاك نقل الإشارة الأخرى التي تتطلب اختبارًا كهربائيًا.
مواصفات الأسلاك الأساسية المدى: Ø0.6-2.0mm ، ما وراء هذا النطاق ، يمكن تخصيصه
القطر الخارجي من الأسلاك التي تقطعت بهم السبل المدى: Ø1.2-4.0mm ، ما وراء هذا النطاق يمكن تخصيصه.

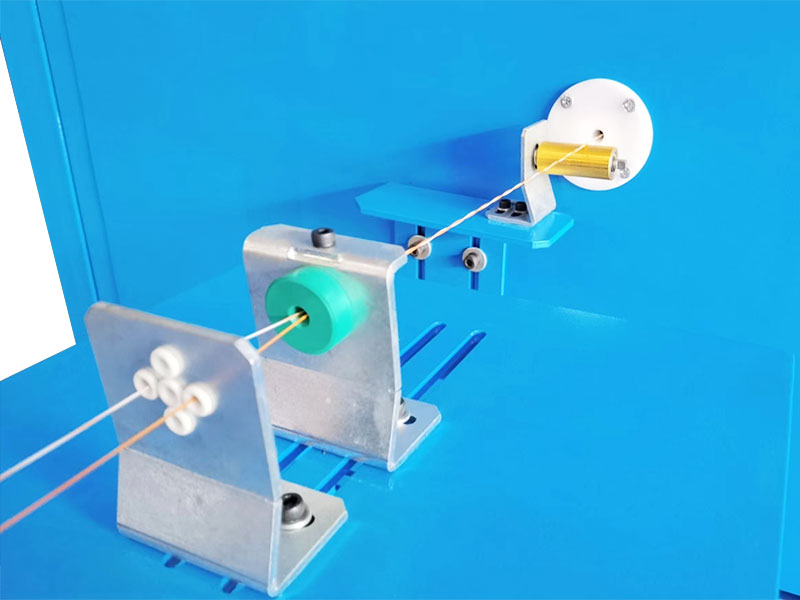

يموت تقطعت بهم السبل حجم OD القياسي هو 25
طريقة تويست الخلفية تحقيق التواء أو المسبق ، التواء يعني أن أقواس آلة العائد وزوج تويست تدور في اتجاهين متعاكسين ؛ يشير الترجيح المسبق إلى نفس الاتجاه الدوار لآلة الدفع وتوامة الزوج ، ويمكن تحديده على شاشة اللمس.
نسبة التواء/ما قبل الترجيح 0-120 ٪ ، قابلة للتعديل بشكل مستمر وبدون خطوة ، على شاشة تعمل باللمس ، والتحكم التلقائي PLC ، والتتبع التلقائي لسرعة التواء/الظهر.
اتجاه تقطعت بهم السبل s/z
سرعة دوران الدفع أقصى2000 دورة في الدقيقة/4000 TPM (بدون تحميل).
يتم تعيين سرعة بدء التشغيل الفعلية وفقًا لمتطلبات الدرجات السلكية المختلفة.
سرعة الدوران نموذج 500 أقصى2000دورة في الدقيقة/4000TPM (بدون تحميل).
نموذج 630 أقصى1750دورة في الدقيقة/3500TPM (بدون تحميل).
يتم تعيين سرعة بدء التشغيل الفعلية وفقًا لمتطلبات الدرجات السلكية المختلفة.
نطاق سرعة السلك صيغة حساب سرعة الخط: سرعة القوس × 2 X خطوة / 1000 = متر/دقيقة. الحد الأقصى للسرعة هو 100 م/دقيقة.
سلك ملعب الملعب النطاق الأمثل: 5.0-50.0 مم ، دقيق إلى مكان واحد عشري ، مع مستوى قابل للتعديل باستمرار ، يمكن اختياره على الشاشة التي تعمل باللمس.
دقة الملعب دقة الملعب ± 0.3 مم أثناء إنتاج السرعة الثابتة ، 0.5 ملم أثناء بدء التشغيل/الإغلاق.
مواد القوس المخترقة المادة القياسية المستخدمة عبارة عن شريط فولاذي 65 مليون من الفولاذ مع ثقل الخزف ، والذي يمكن تخصيصه لقوس ألياف الكربون خفيفة الوزن.
قوة القوس التكوين القياسي هو 2-5.5 كيلو واط محرك العاكس الذي يمكن أيضًا تخصيصه لمحركات المؤازرة.
قوة القوس التكوين القياسي لـ 500 عدد مرات الالتقاط هو محرك عاكس 3.7 كيلو وات/ 630 Take-Ups هو محرك عاكس 7.5 كيلو وات ، والذي يمكن أيضًا تخصيصه لمحرك المؤازرة.
فرملة القوس تقطعت بهم السبل الفرامل الكهرومغناطيسية

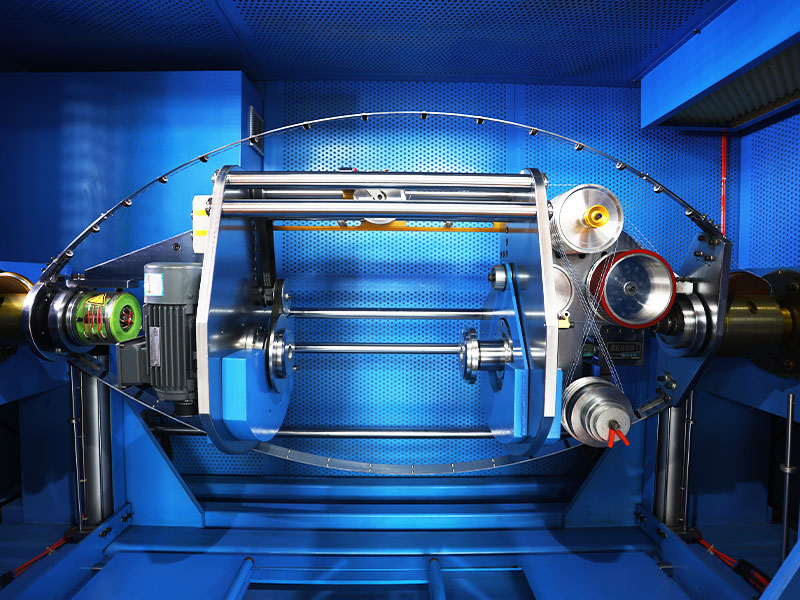

نوع كابستان تم بناء كابستان عجل مزدوج في مهد البوابة يأخذ
قطر عجلة كابستان Ø185 ، أسطوانة الألومنيوم المغلفة بألومنيوم مقسم 5-GROOVE 5-GROOVE.
قوة كابستان التكوين القياسي هو محرك عاكس 1.5 كيلو وات ، والذي يمكن أيضًا تخصيصه لمحرك مؤازرة.
مواصفات الدفع نموذج Ø500 ، متوافق مع Ø400 ، عجلات أداة ABS.
مواصفات الاستيلاء نموذج Ø500 متوافق مع Ø500.
نموذج Ø630 متوافق مع Ø500.
عجلات أداة القيمة المطلقة
الفتحة الداخلية للبكار المعيار Ø56mm ، يمكن تخصيص أحجام أخرى.
بكرة رفع الدوران الرفع الكهربائي وتحميل لوح التزلج وتفريغ التخزين المؤقت.
طريقة تشديد بكرة مجموعة قوية من مجموعة الأسطوانة مرنة تشديد ، قوة تشديد> 200 كيلوجرام ، مع حماية قفل ذاتي ، بكرة الإطلاق الهوائية
بكرة تحميل الوزن أقصى300kg
قوة بكرة الدفع التكوين القياسي هو محرك مخفض الترس 2-0.75KW ، والذي يمكن أيضًا تخصيصه لمحرك مؤازرة.
استقلال بكرة القوة التكوين القياسي هو محرك مخفض الترس 0.75kw ، والذي يمكن أيضًا تخصيصه لمحرك مؤازرة.
ترتيب وضع السلك الاستيلاء المعيار هو وحدة عمود عرضي مكونة من 30 قضيبًا مصقولًا. والتي يمكن تخصيصها لصفوف وحدة التحكم في حركة المؤازرة
طاقة ترتيب وضع السلك يمكن تخصيص 0.2 كيلو وات من وحدة التحكم في الحركة.
اكتشاف مواد الدفع التنبيه والتوقف التلقائي عندما يكون السلك الأساسي على وشك أن ينفد/إنذار وتوقف تلقائي عند كسر السلك.
نوع التوتر المعيار هو ضبط التوتر عن طريق تحريك أو إضافة أوزان الموازنة ، أو يتحكم PID في سرعة الدفع أو تناوله أو تخصيصه لضبط التوتر باستخدام محرك مضاعفات.
نطاق توتر الدفع 3n-30n/0.3kg-3kg/300g-3000g
نطاق التوتر الاستيلاء 5n-50n/0.5kg-5kg/500g-5000g
دقة التوتر ± 25g
عرض التوتر نوع الاتصال مستشعر ضغط العرض الرقمي ، إنذار تجاوز التوتر ، والإغلاق التلقائي.
إدارة الصيغة يمكّن نظام إدارة الصياغة المخصص بيانات مثل التوتر ودرجة الحرارة والقطر الخارجي والملعب و S/Z ومسافة تعويذة الأسلاك والضغط البارومتري ليتم تغذيته في PLC ، ودعم جمع البيانات والاستيراد للإنتاج الرقمي.
حماية السلامة يمكن تخصيص الكشف التلقائي والتنبؤ بدرجة الحرارة /الاهتزاز /الضوضاء /الضغط وفقًا لتصميم CE /CSA /UL القياسي.
الكشف الشرارة يمكن تخصيصها لإضافة اختبار شرارة
درع السحب يمكن إضافة التسجيل الطولي النشط بين الدفع والاسترداد.
تكوين ما قبل تويست يمكن تخصيص عالي السرعة قبل المراهقين بين الدفع والاسترداد.
ملء الأرض يمكن تخصيص عائدات الطاقة بين الحشو بين المردود والاسترداد.
معايير الطاقة المعيار هو 380 فولت/50 هرتز ويمكن تخصيص مصدر الطاقة لبلدان ومناطق مختلفة.
برنامج ذكي قابل للتخصيص لإضافة برنامج "أفضل وظيفة مطابقة تلقائية للسرعة" ، لتحقيق كفاءة الإنتاج وجودة المنتج في نفس الوقت.
الجهاز الزائد السلك الأساسي يمكن تخصيص جهاز تزييت الأسلاك الأساسية وإضافته. السلك الأساسي العزل مغلف بزيت تشحيم متطاير لتقليل الاحتكاك أثناء التواء زوج الأسلاك.




ميزات المنتج

● سرعة سريعة: مربع المغزل يعاني من الإجهاد وتلدينه ، فهو متين وليس مشوه. القوس الزاوية التدوير المدورة متوازنة بشكل ثابت ومتوازنة ديناميكيا للاختبار والتصحيح. لديها اهتزاز صغير وضوضاء منخفضة. لا يولد المغزل الحرارة أثناء التشغيل عالي السرعة على المدى الطويل ، وسرعة دوران الدوران بسرعة.

● توتر مستقر: يمكن تخصيص محرك المؤازرة كعنصر التوتر. بعد تحديد التوتر الكلي للتشغيل ، يتم حساب توتر الدفع للسلكين الأساسيين بذكاء. كما أنه يمكّن التحكم الدقيق في الدفع والسرعة التي يتم الاستيلاء عليها بواسطة وحدة تحكم الحركة المؤازرة ، وبالتالي تحقيق توتر مستقر.

● الملعب الدقيق: يستخدم العالم حصريًا "آلية النقل الدقيقة للقوة الخارجية والكابستان الداخلية" ، ناقل حركة ميكانيكي معقد لنقل الطاقة المحرك خارج القوس الملتوي إلى عجلة الكابستان في الداخل. تعيين كابستان الرئيسي كمعيار للحركة ، واعتماد وحدات التحكم في حركة المؤازرة لكل من القوس التواء والكابستان الرئيسي لإجراء التحكم الدقيق في حركة السلسلة والحصول على درجة دقيقة في أي سرعة.

● إنقاذ العمل: مزود بمتأشرين مرن ، يمكن أن ينتقل بسلاسة من خلال عقدة الدوران من القوس الزاوية ، ويمكن إكمال الخيط في دقيقة واحدة. يمكن سحب الأسلاك في الاتجاه المعاكس باستخدام لوحة التحكم ، وتوفير المخاض.

● ذكي: إدارة الوصفة ، انقرة واحدة نقرة SOP استرجاع وصفة ، نقطة بدء التشغيل بنقرة واحدة ، بداية بنقرة واحدة ؛ ردود فعل ديناميكية من ملعب ملعب ، نسبة التواء الخلفية ، الكشف عن الأعطال/اكتشاف الاتصال/توقف عندما يصل العداد ، لوحة تحكم ذكية

● معدل الفشل المنخفض: يتم تثبيت جميع مكونات التحكم الكهربائي في القوس الزاوية المتداخلة على المهد ، وجميع الإشارات يتم التحكم في حلقة مغلقة كهربائياً داخل القوس المخترق. يوفر حلقة جامع فرشاة الكربون فقط طاقة ثلاثية الطور إلى داخل القوس الزاوية المتداخلة دون نقل إشارات من أجل تجنب سوء التلامس والتداخل ومعدل الفشل المنخفض.

● صيانة سهلة: يمكن للعملاء خارج الصين التخصيص للحصول على التحكم في حافلة ProfInet ، مما يضمن نقل الإشارة السريعة والتداخل المنخفض.

تتوفر استكشاف الأخطاء وإصلاحها وصيانتها بغض النظر عن موقع الجهاز في أي بلد أو منطقة في جميع أنحاء العالم ، طالما أن هناك شبكة اتصال
