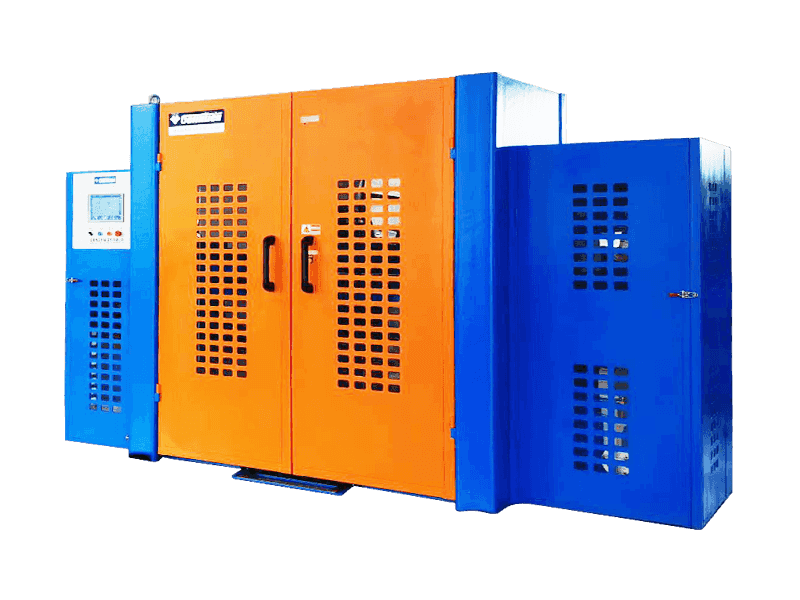

جهاز التواء زوج ثلاثي الملعب لكابل الشبكة

نوع متكامل لزوج التواء لزوج الملعب الثلاثي لكابل الشبكة

يمكن لآلة التواء الثلاثية تحقيق ثلاث وظائف: التواء المفرد ، التواء الخلفي ، وتواء الزوج. يتضمن الجهاز بأكمله جزءًا واحدًا لالتواء لالتقاط الترويج الخلفي والاقتران جزء التواء. يعتمد الجزء المتمثل في الدفع وجزء التشغيل تصميمًا متكاملًا مع الطبقات العليا والسفلى المكدسة لتوفير المساحة. هناك أجزاء الدفع الخارجية والداخلية من تطور الخلفي. يتم قيادة الدفع الخارجي من خلال القوس الزاوية الدوارة إلى ثقب القالب الذي تقطعت به السلك المنحرف من مركز الدوران ، ويؤدي الدفع الداخلي مباشرة إلى فتحة أخرى على الجانب المتماثل للموت الذي تقطعت به السلك المنحرف من مركز الدوران دون المرور عبر القوس الزاوية. يقود القوس الزاوية الدوارة المموت الذي تقطعت به السبل لتدويره بحيث يتم ملتوية السلكين الأساسيين في ملعب واحد مع تحريف خلفي بنسبة 100 ٪ لتشكيل الملعب الأول. ثم تدخل الأسلاك الملتوية في المرات الثانية والثالثة من التواء لتحقيق وظيفة التواء الثلاثي. تتميز آلة التواء الثلاثية بكفاءة عالية ودقيقة وهي مناسبة جدًا لعملية التواء الأسلاك الأساسية الشبكة CAT5/CAT5E/CAT6.

سؤال +
PREV：No previous article
NEXT：No next article
منتج تفاصيل

عناصر

Ø500 Portal Cradle Cradle Pay-Seybless Active Inside داخل القوس المتساقط 1
Ø500 الدفع النشط غير الشديد خارج القوس المخدود 1
Ø500 مزدوج الملعب التوتر التوتر Twister 1
نظام التحكم 1
يمكن تخصيص المعدات المساعدة المحيطية. التخصيص


المواصفات الفنية

هيكل الدفع رأس واحد من بوابة مهد البوابة لا يتجه إلى سداده النشط داخل القوس المقترن برأس واحد من الدفع النشط غير الشديد خارج القوس المخدود
هيكل الاستيلاء البوابة الأفقية مهد المهد Shaftless Take-Up ، Brown Boy Double Pitch زوج التواء.

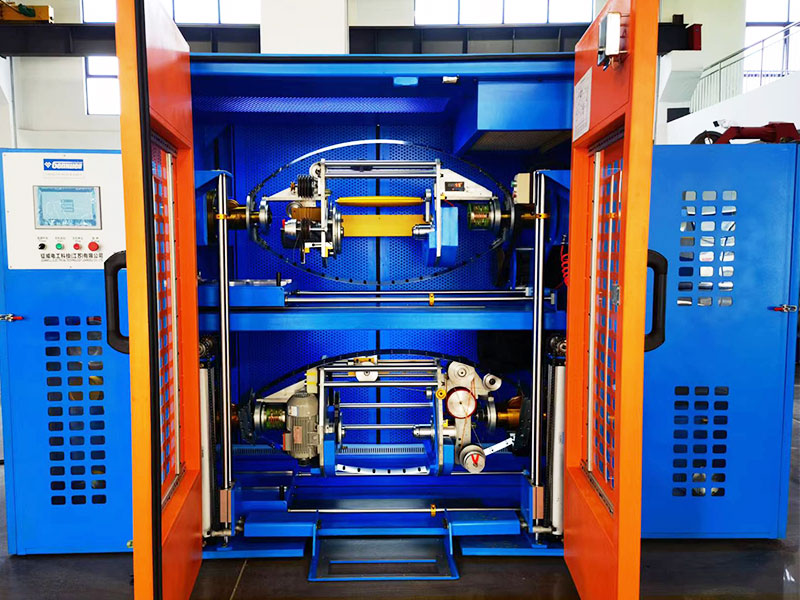

بنية الآلة العامة بنية أعلى وأسفل متكاملة. يتم وضع الدفع النشط النشط Gantry Crable في الجزء العلوي من آلة InteAgted. يتم وضع الدفع النشط الشاف في الجزء الأيمن. يتم وضع التقطعت إلى الخداع في الجزء السفلي من الجهاز المدمج.
نوع سلك مناسب يستخدم بشكل أساسي لـ LAN Cable Cat5 ، Cat5e ، Cat6a ، إلخ ..
مواصفات الأسلاك الأساسية المدى: Ø0.6-1.2mm ، ما وراء هذا النطاق ، يمكن تخصيصه
القطر الخارجي من الأسلاك التي تقطعت بهم السبل المدى: Ø1.2-2.5mm ، ما وراء هذا النطاق يمكن تخصيصه.
يموت تقطعت بهم السبل حجم OD القياسي هو 25
طريقة تويست الخلفية تحقيق التواء أو المسبق ، التواء يعني أن أقواس آلة العائد وزوج تويست تدور في اتجاهين متعاكسين ؛ يشير الترجيح المسبق إلى نفس الاتجاه الدوار لآلة المردود وتطوير الزوج ، ويمكن تحديده على شاشة اللمس.
نسبة التواء/ما قبل الترجيح 0-100 ٪ ، قابلة للتعديل بشكل مستمر وبدون خطوة ، على شاشة تعمل باللمس ، والتحكم التلقائي PLC ، والتتبع التلقائي لسرعة التواء/الظهر. بمعدل تطور قدره 33 في المائة ، يتم تشكيل درجة واحدة عند الدفع ، بينما يتم تشكيل ملاعبان عند الإقلاع. لذلك ، إجمالي عدد الملاعب هو ثلاثة.
اتجاه تقطعت بهم السبل s/z
سرعة دوران الدفع MAX1800 دورة في الدقيقة (بدون تحميل).
يتم تعيين سرعة بدء التشغيل الفعلية وفقًا لمتطلبات الدرجات السلكية المختلفة.
سرعة الدوران MAX1800RPM/5400TPM (بدون تحميل).
يتم تعيين سرعة بدء التشغيل الفعلية وفقًا لمتطلبات الدرجات السلكية المختلفة.
نطاق سرعة السلك صيغة حساب سرعة الخط: سرعة القوس × 3 X Pitch / 1000 = m / min. الحد الأقصى للسرعة هو 100 م/دقيقة.
سلك ملعب الملعب النطاق الأمثل: 5.0-30.0 مم ، دقيق لمكان واحد عشري ، مع مستوى قابل للتعديل باستمرار ، يمكن اختياره على الشاشة التي تعمل باللمس.
دقة الملعب دقة الملعب ± 0.3 مم أثناء إنتاج السرعة الثابتة ، 0.5 ملم أثناء بدء التشغيل/الإغلاق.
مواد القوس المخترقة المادة القياسية المستخدمة عبارة عن شريط فولاذي 65 مليون من الفولاذ مع ثقل الخزف ، والذي يمكن تخصيصه لقوس ألياف الكربون خفيفة الوزن.
قوة القوس التكوين القياسي هو 5.5 كيلو وات محرك العاكس الذي يمكن أيضًا تخصيصه لمحركات المؤازرة.
قوة القوس التكوين القياسي هو محرك عاكس 5.5 كيلو وات ، والذي يمكن تخصيصه أيضًا لمحركات المؤازرة.
فرملة القوس تقطعت بهم السبل الفرامل الكهرومغناطيسية
نوع كابستان تم بناء كابستان عجلات مزدوجة في مهد البوابة لتناول
قطر عجلة كابستان Ø185 ، أسطوانة الألومنيوم المغلفة بألومنيوم مقسم 5-GROOVE 5-GROOVE.
قوة كابستان التكوين القياسي هو محرك عاكس 1.5 كيلو وات ، والذي يمكن أيضًا تخصيصه لمحرك مؤازرة.
مواصفات الدفع Ø500 عجلات أداة ABS.
مواصفات الاستيلاء Ø500 عجلات أداة ABS. 630 عجلات الاستيلاء يمكن تخصيصها.
الفتحة الداخلية للبكار المعيار Ø56mm ، يمكن تخصيص أحجام أخرى.
بكرة رفع الدوران الرفع الكهربائي وتحميل لوح التزلج وتفريغ التخزين المؤقت.
طريقة تشديد بكرة مجموعة قوية من مجموعة الأسطوانة مرنة تشديد ، قوة تشديد> 200 كيلوجرام ، مع حماية قفل ذاتي ، بكرة الإطلاق الهوائية
بكرة تحميل الوزن Max300kg
قوة بكرة الدفع التكوين القياسي هو محرك مخفض الترس 2-0.75KW ، والذي يمكن أيضًا تخصيصه لمحرك مؤازرة.
استقلال بكرة القوة التكوين القياسي هو محرك مخفض الترس 0.75kw ، والذي يمكن أيضًا تخصيصه لمحرك مؤازرة.
ترتيب وضع السلك الاستيلاء المعيار هو 30 وحدة رمح ROD TRAVERSE المصقولة ، والتي يمكن تخصيصها لصفوف وحدة تحكم الحركة المؤازرة.
اكتشاف مواد الدفع التنبيه والتوقف التلقائي عندما يكون السلك الأساسي على وشك أن ينفد/إنذار وتوقف تلقائي عند كسر السلك.
نوع التوتر المعيار هو ضبط التوتر عن طريق تحريك أو إضافة أوزان الموازنة ، أو يتحكم PID في سرعة الدفع أو تناوله أو تخصيصه لضبط التوتر باستخدام محرك مضاعفات.
نطاق توتر الدفع 3n-30n/0.3kg-3kg/300g-3000g
نطاق التوتر الاستيلاء 5n-50n/0.5kg-5kg/500g-5000g
دقة التوتر ± 25g
عرض التوتر نوع الاتصال مستشعر ضغط العرض الرقمي ، إنذار تجاوز التوتر ، والإغلاق التلقائي.
إدارة الصيغة يمكّن نظام إدارة الصياغة المخصص بيانات مثل التوتر ودرجة الحرارة والقطر الخارجي والملعب و S/Z ومسافة تعويذة الأسلاك والضغط البارومتري ليتم تغذيته في PLC ، ودعم جمع البيانات والاستيراد للإنتاج الرقمي.
حماية السلامة يمكن تخصيص الكشف التلقائي والتنبؤ بدرجة الحرارة /الاهتزاز /الضوضاء /الضغط وفقًا لتصميم CE /CSA /UL القياسي.
الكشف الشرارة يمكن تخصيصها لإضافة اختبار شرارة
معايير الطاقة المعيار هو 380 فولت/50 هرتز ويمكن تخصيص مصدر الطاقة لبلدان ومناطق مختلفة.
برنامج ذكي قابل للتخصيص لإضافة برنامج "أفضل وظيفة مطابقة تلقائية للسرعة" ، لتحقيق كفاءة الإنتاج وجودة المنتج في نفس الوقت.
الجهاز الزائد السلك الأساسي يمكن تخصيص جهاز تزييت الأسلاك الأساسية وإضافته. السلك الأساسي العزل مغلف بزيت تشحيم متطاير لتقليل الاحتكاك أثناء التواء زوج الأسلاك.




ميزات المنتج

● سرعة سريعة: مربع المغزل يعاني من الإجهاد وتلدينه ، فهو متين وليس مشوه. القوس الزاوية التدوير المدورة متوازنة بشكل ثابت ومتوازنة ديناميكيا للاختبار والتصحيح. لديها اهتزاز صغير وضوضاء منخفضة. لا يولد المغزل الحرارة أثناء التشغيل عالي السرعة على المدى الطويل ، وسرعة دوران الدوران بسرعة.

● مساحة أقل مشغولة: يعتمد بنية متكاملة ، والتي توفر أكثر من 50 ٪ من المهنة مقارنة مع آلة التواء التقليدية من النوع الخلفي.

● الطاقة المنخفضة المستهلكة: يمكن أن توفر الطاقة الكهربائية أكثر من 50 ٪ مقارنةً بآلة التواء التقليدية لزوج الخلفي.

● توتر مستقر: يمكن تخصيص محرك المؤازرة كعنصر التوتر. بعد تحديد التوتر الكلي للتشغيل ، يتم حساب توتر الدفع للسلكين الأساسيين بذكاء. كما أنه يتيح التحكم الدقيق للدفع والسرعة في وحدة التحكم في حركة المؤازرة ، وبالتالي تحقيق توتر مستقر.

● الملعب الدقيق: يستخدم العالم حصريًا "آلية النقل الدقيقة للقوة الخارجية والكابستان الداخلية" ، ناقل حركة ميكانيكي معقد لنقل الطاقة المحرك خارج القوس الملتوي إلى عجلة الكابستان في الداخل. تعيين Capstan الرئيسي كمعيار للحركة ، واعتماد وحدات التحكم في حركة المؤازرة لكل من القوس التواء والكابستان الرئيسي لإجراء التحكم الدقيق في حركة السلسلة والحصول على درجة دقيقة في أي سرعة.

● إنقاذ العمل: مزود بمتأشرين مرن ، يمكن أن ينتقل بسلاسة من خلال عقدة الدوران من القوس الزاوية ، ويمكن إكمال الخيط في دقيقة واحدة. يمكن سحب الأسلاك في الاتجاه المعاكس باستخدام لوحة التحكم ، وتوفير المخاض.

● ذكي: إدارة الوصفة ، انقرة واحدة نقرة SOP استرجاع وصفة ، نقطة بدء التشغيل بنقرة واحدة ، بداية بنقرة واحدة ؛ ردود فعل ديناميكية من ملعب ملعب ، نسبة التواء الخلفية ، الكشف عن الأعطال/اكتشاف الاتصال/توقف عندما يصل العداد ، لوحة تحكم ذكية

● معدل الفشل المنخفض: يتم تثبيت جميع مكونات التحكم الكهربائي في القوس الزاوية المتداخلة على المهد ، وجميع الإشارات يتم التحكم في حلقة مغلقة كهربائياً داخل القوس المخترق. يوفر حلقة جامع فرشاة الكربون فقط طاقة ثلاثية الطور إلى داخل القوس الزاوية المتوفرة دون نقل إشارات من أجل تجنب سوء التلامس والتداخل وانخفاض معدل الفشل.

● صيانة سهلة: يمكن للعملاء خارج الصين التخصيص للحصول على التحكم في حافلة ProfInet ، مما يضمن نقل الإشارة السريعة والتداخل المنخفض.

تتوفر استكشاف الأخطاء وإصلاحها وصيانتها بغض النظر عن موقع الجهاز في أي بلد أو منطقة في جميع أنحاء العالم ، طالما أن هناك شبكة اتصال
