ظهر جهاز التواء لزوج التواء لكابل الشبكة

نوع متكامل لزوج التواء لزوج التواء لكابل الشبكة

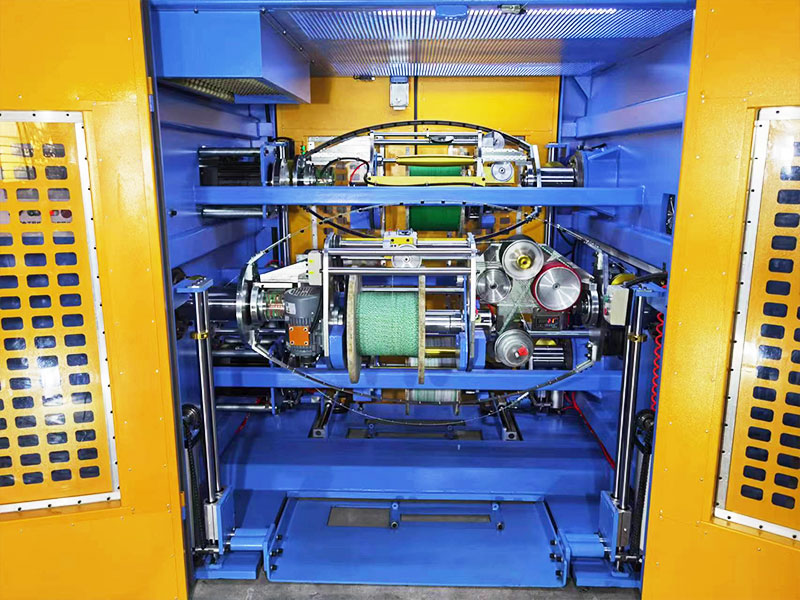

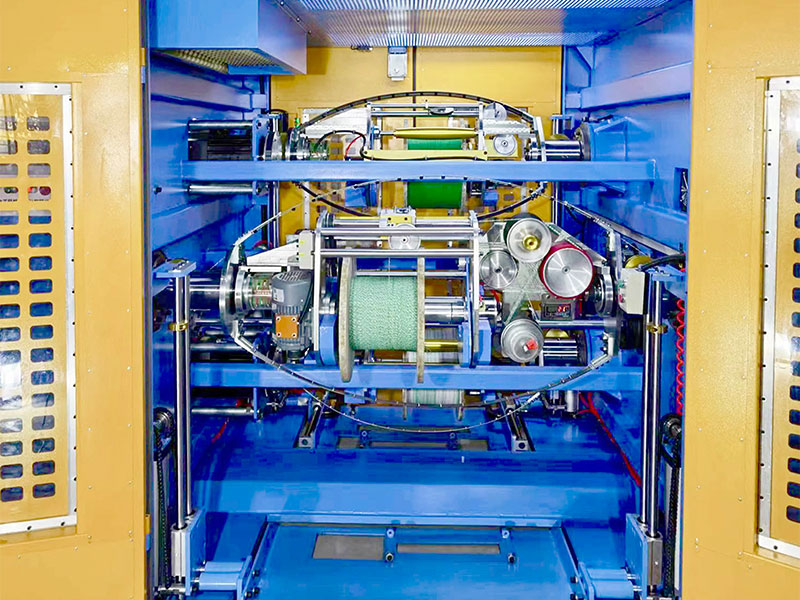

في عملية التواء زوج الأسلاك الأساسية ، تعتبر دقة الملعب وضيق الأسلاك المقترنة مهمة للغاية ، والتي لها تأثير كبير على الخواص الكهربائية والفيزيائية للكابل النهائي. تم تجهيز هذا الجهاز بعجلة كابستان المستقلة داخل القوس الزاوية الدوارة للجزء الرئيسي من التواء. تنتقل الطاقة الحركية لعجلة كابستان من الجزء الخارجي من القوس الزاوية إلى الداخل من خلال النقل الميكانيكي في العمود الرئيسي الدوار ، وتجنب العوامل غير الموثوقة الناتجة عن انتقال فرشاة الكربون التقليدي. بالإضافة إلى ذلك ، يعمل محرك كابستان ومحرك القوس الزاوية بشكل متزامن من خلال التحكم في التعشيق الكهربائي ، وبالتالي تحقيق التحكم الإلكترونية عالي الدقة. يمكن ضبط ملعب التواء رقميًا وتشكيله بشكل ثابت ودقيق. بالإضافة إلى ذلك ، تعتمد دفعات الظهر الخلفية على بنية القوس الزاوية الدوارة ، والتي تحول الدوران السلبي التقليدي وقوة التقطعت إلى التورط الخارجي إلى الدوران النشط والتعابد للأسلاك الأساسية تحت الإجراء المشترك لللف الخلفي وقوة التواء. الإجهاد الداخلي للتواء والإجهاد الخارجي للالتواء يلغي بعضهما البعض ، بحيث يلغي الإجهاد الدوراني للمنتج الملتوي من الداخل إلى الخارج بعضهم البعض إلى الصفر. بعد التواء ، يتناسب السلكان الأساسيان بإحكام بدون فجوات ، وهم بشكل طبيعي ودون قوة انتعاش. يمكن أن يؤدي الحفاظ على التركيب المادي المستقر إلى أداء كهربائي مستقر.

سؤال +
السابق：آلة لفّ زوج من الكابلات الشبكية من النوع المنفصل
التالي：لا توجد مقالة تالية
منتج تفاصيل

عناصر

● Ø500 أفقي أعلى ومرملة بوابة البوابة المزدوجة
● موقف مردود تويست مرة أخرى
● Ø500 مزدوج الملعب التوتر التوتر برّام
● نظام التحكم
● يمكن تخصيص المعدات المساعدة المحيطية.


المواصفات الفنية

هيكل الدفع منصة سحب أفقية علوية وسفلية مزدوجة البكرات بدون عمود، وقوس جدل بلف مزدوج للخلف.
هيكل الاستيلاء منصة سحب أفقية بدون عمود، وقوس جدل بلف مزدوج للخلف.4

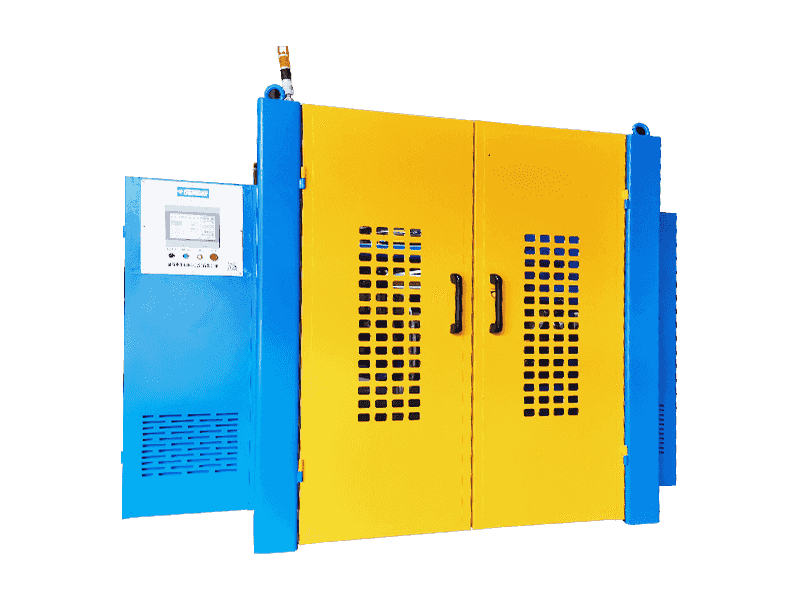

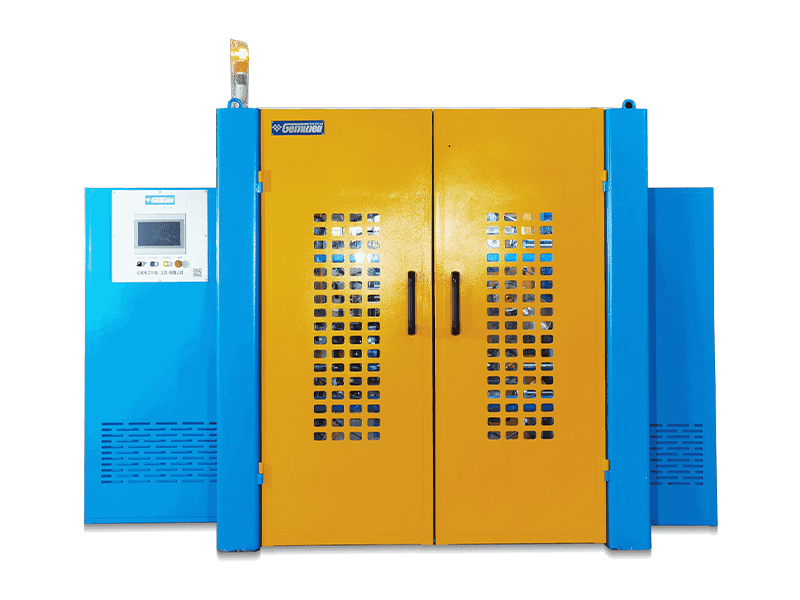

بنية الآلة العامة يتم ترتيب منصة السحب باللف الخلفي ومنصة سحب الجدل بشكل متداخل، بهيكل متكامل. كلا جانبي السحب والسحب مزودان بأبواب لعمليات سحب وسحب البكرات.
نوع سلك مناسب يستخدم بشكل أساسي لـ LAN كابل CAT5 و CAT5E و CAT6A و CAT7 و CAT8 وغيرها من الأسلاك ، ولكن أيضًا لأسلاك نقل الإشارة الأخرى التي تتطلب اختبارًا كهربائيًا.
مواصفات الأسلاك الأساسية المدى: Ø0.6-2.0mm ، ما وراء هذا النطاق ، يمكن تخصيصه
القطر الخارجي من الأسلاك التي تقطعت بهم السبل المدى: Ø1.2-4.0mm ، ما وراء هذا النطاق يمكن تخصيصه.
يموت تقطعت بهم السبل حجم OD القياسي هو 25
طريقة تويست الخلفية تحقيق التواء أو المسبق ، التواء يعني أن أقواس آلة العائد وزوج تويست تدور في اتجاهين متعاكسين ؛ يشير الترجيح المسبق إلى نفس الاتجاه الدوار لآلة الدفع وتوامة الزوج ، ويمكن تحديده على شاشة اللمس.
نسبة التواء/ما قبل الترجيح 0-120 ٪ ، قابلة للتعديل بشكل مستمر وبدون خطوة ، على شاشة تعمل باللمس ، والتحكم التلقائي PLC ، والتتبع التلقائي لسرعة التواء/الظهر.
اتجاه تقطعت بهم السبل s/z
سرعة دوران الدفع يتم تعيين سرعة بدء التشغيل الفعلية وفقًا لمتطلبات الدرجات السلكية المختلفة ، بحد أقصى 2000 دورة في الدقيقة/4000 TPM (بدون تحميل).
سرعة الدوران يتم تعيين سرعة بدء التشغيل الفعلية وفقًا لمتطلبات الدرجات السلكية المختلفة ، بحد أقصى 2000 دورة في الدقيقة/4000 TPM (بدون تحميل).
نطاق سرعة السلك صيغة حساب سرعة الخط: سرعة القوس × 2 X خطوة/ 1000 = متر/دقيقة. الحد الأقصى للسرعة هو 100 م/دقيقة.
سلك ملعب الملعب النطاق الأمثل: 5.0-50.0 مم ، دقيق إلى مكان واحد عشري ، مع مستوى قابل للتعديل باستمرار ، يمكن اختياره على الشاشة التي تعمل باللمس.
دقة الملعب دقة الملعب ± 0.3 مم أثناء إنتاج السرعة الثابتة ، 0.5 ملم أثناء بدء التشغيل/الإغلاق.
مواد القوس المخترقة المادة القياسية المستخدمة عبارة عن شريط فولاذي 65 مليون من الفولاذ مع ثقل الخزف ، والذي يمكن تخصيصه لقوس ألياف الكربون خفيفة الوزن.
قوة القوس التكوين القياسي هو 2-5.5 كيلو واط محرك العاكس الذي يمكن أيضًا تخصيصه لمحركات المؤازرة.
قوة القوس التكوين القياسي هو محرك عاكس 3.7 كيلو وات ، والذي يمكن تخصيصه أيضًا لمحرك مؤازرة.
فرملة القوس تقطعت بهم السبل الفرامل الكهرومغناطيسية
نوع كابستان تم بناء كابستان عجل مزدوج في مهد البوابة يأخذ
قطر عجلة كابستان Ø185 ، أسطوانة الألومنيوم المغلفة بألومنيوم مقسم 5-GROOVE 5-GROOVE.
قوة كابستان التكوين القياسي هو محرك عاكس 1.5 كيلو وات ، والذي يمكن أيضًا تخصيصه لمحرك مؤازرة.
مواصفات الدفع نموذج Ø500 ، متوافق مع Ø400 ، عجلات أداة ABS.
مواصفات الاستيلاء نموذج Ø500 متوافق مع Ø400. عجلات أداة القيمة المطلقة
الفتحة الداخلية للبكار المعيار Ø56mm ، يمكن تخصيص أحجام أخرى.
بكرة رفع الدوران الرفع الكهربائي وتحميل لوح التزلج وتفريغ التخزين المؤقت.
طريقة تشديد بكرة مجموعة قوية من مجموعة الأسطوانة مرنة تشديد ، قوة تشديد> 200 كيلوجرام ، مع حماية قفل ذاتي ، بكرة الإطلاق الهوائية
بكرة تحميل الوزن أقصى300kg
قوة بكرة الدفع التكوين القياسي هو محرك مخفض الترس 2-0.75KW ، والذي يمكن أيضًا تخصيصه لمحرك مؤازرة.
استقلال بكرة القوة التكوين القياسي هو محرك مخفض الترس 0.75kw ، والذي يمكن أيضًا تخصيصه لمحرك مؤازرة.
ترتيب وضع السلك الاستيلاء المعيار هو 30 وحدة رمح عرض القضيب المصقولة ، والتي يمكن تخصيصها لصفوف وحدة تحكم الحركة المؤازرة.
طاقة ترتيب وضع السلك يمكن تخصيص 0.2 كيلو وات من وحدة التحكم في الحركة.
اكتشاف مواد الدفع التنبيه والتوقف التلقائي عندما يكون السلك الأساسي على وشك أن ينفد/إنذار وتوقف تلقائي عند كسر السلك.

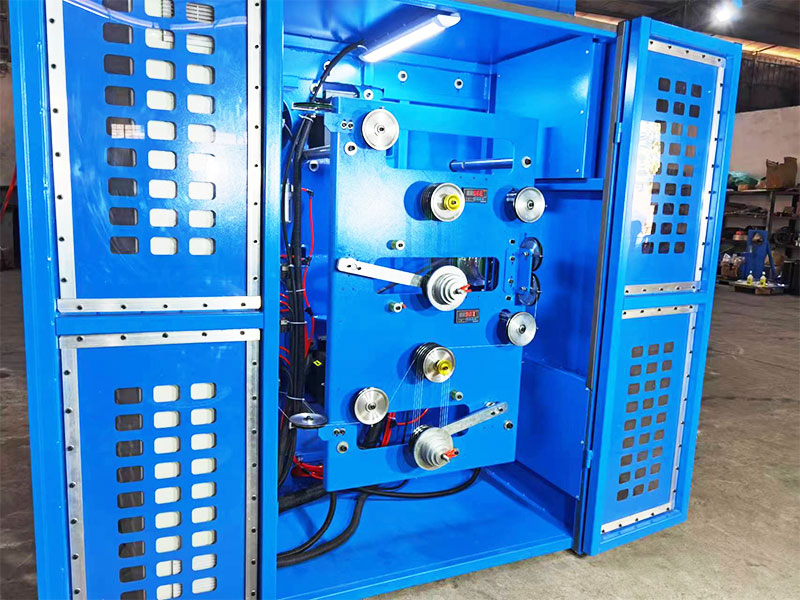

نوع التوتر المعيار هو ضبط التوتر عن طريق تحريك أو إضافة أوزان الموازنة ، أو يتحكم PID في سرعة الدفع أو تناوله أو تخصيصه لضبط التوتر باستخدام محرك مضاعفات.
نطاق توتر الدفع 3n-30n/0.3kg-3kg/300g-3000g
نطاق التوتر الاستيلاء 5n-50n/0.5kg-5kg/500g-5000g
دقة التوتر ± 25g
عرض التوتر نوع الاتصال مستشعر ضغط العرض الرقمي ، إنذار تجاوز التوتر ، والإغلاق التلقائي.
إدارة الصيغة يمكّن نظام إدارة الصياغة المخصص بيانات مثل التوتر ودرجة الحرارة والقطر الخارجي والملعب و S/Z ومسافة تعويذة الأسلاك والضغط البارومتري ليتم تغذيته في PLC ، ودعم جمع البيانات والاستيراد للإنتاج الرقمي.
حماية السلامة يمكن تخصيص الكشف التلقائي والتنبؤ بدرجة الحرارة /الاهتزاز /الضوضاء /الضغط وفقًا لتصميم CE /CSA /UL القياسي.
الكشف الشرارة يمكن تخصيصها لإضافة اختبار شرارة
معايير الطاقة المعيار هو 380 فولت/50 هرتز ويمكن تخصيص مصدر الطاقة لبلدان ومناطق مختلفة.
برنامج ذكي قابل للتخصيص لإضافة برنامج "أفضل وظيفة مطابقة تلقائية للسرعة" ، لتحقيق كفاءة الإنتاج وجودة المنتج في نفس الوقت.
الجهاز الزائد السلك الأساسي يمكن تخصيص جهاز تزييت الأسلاك الأساسية وإضافته. السلك الأساسي العزل مغلف بزيت تشحيم متطاير لتقليل الاحتكاك أثناء التواء زوج الأسلاك.




ميزات المنتج

● سرعة سريعة: مربع المغزل يعاني من الإجهاد وتلدينه ، فهو متين وليس مشوه. القوس الزاوية التدوير المدورة متوازنة بشكل ثابت ومتوازنة ديناميكيا للاختبار والتصحيح. لديها اهتزاز صغير وضوضاء منخفضة. لا يولد المغزل الحرارة أثناء عمليات طويلة الأجل عالية السرعة على المدى الطويل ، وسرعة دوران الدوران سريعة.

● مساحة أقل مشغولة: يعتمد بنية متكاملة ، والتي توفر أكثر من 50 ٪ من المهنة مقارنة مع آلة التواء التقليدية من النوع الخلفي.

● توتر مستقر: يمكن تخصيص محرك المؤازرة كعنصر التوتر. بعد تحديد التوتر الإجمالي للانتقال ، يتم حساب التوتر المدفوع للسلكين الأساسيين بذكاء ، ويتم التحكم في سرعة الدفع والاسترداد بدقة بواسطة وحدة التحكم في حركة المؤازرة ، وبالتالي تحقيق توتر مستقر.

● الملعب الدقيق: العالم على وجه الحصر "آلية انتقال الدقة للقوة الخارجية والكابستان الداخلية" ، تنقل الطاقة الحركية خارج القوس الزاوية إلى عجلة الكابستان داخل القوس الزاوية من خلال آلية انتقال ميكانيكية معقدة. مع وجود كابستان الرئيسي كمعيار للحركة ، تتبنى وحدات تحكم الحركة المؤازرة لكل من القوس الزاوية الملتوية والكابستان الرئيسية لإجراء التحكم الدقيق في حركة السلسلة ، والحصول على درجة دقيقة في أي سرعة.

● إنقاذ العمل: مزود بمتأشرين مرن ، يمكن أن ينتقل بسلاسة من خلال عقدة الدوران من القوس الزاوية ، ويمكن إكمال الخيط في دقيقة واحدة. يمكن سحب الأسلاك في الاتجاه المعاكس باستخدام لوحة التحكم ، وتوفير المخاض.

● ذكي: إدارة وضع التوزيع ، نقرة واحدة نقرة SOP استرجاع وصفة انخفاض بنقرة واحدة ، بداية بنقرة واحدة ؛ ردود فعل ديناميكية من ملعب ملعب ، نسبة التواء الخلفية ، الكشف عن الأعطال/اكتشاف الاتصال/توقف عندما يصل العداد ، لوحة تحكم ذكية

● معدل الفشل المنخفض: يتم تثبيت جميع مكونات التحكم الكهربائي في القوس الزاوية المتداخلة على المهد ، وجميع الإشارات يتم التحكم في حلقة مغلقة كهربائياً داخل القوس المخترق. يوفر حلقة جامع فرشاة الكربون فقط طاقة ثلاثية الطور إلى داخل القوس الزاوية المتقلبة دون إشارات فدية لتجنب سوء التلامس والتداخل وانخفاض معدل الفشل.

● صيانة سهلة: يمكن للعملاء خارج الصين التخصيص للحصول على التحكم في حافلة ProfInet ، مما يضمن نقل الإشارة السريعة والتداخل المنخفض.

تتوفر استكشاف الأخطاء وإصلاحها وصيانتها بغض النظر عن موقع الجهاز في أي بلد أو منطقة في جميع أنحاء العالم ، طالما أن هناك شبكة اتصال
