آلة توتر التباطؤ نوع الأسلاك

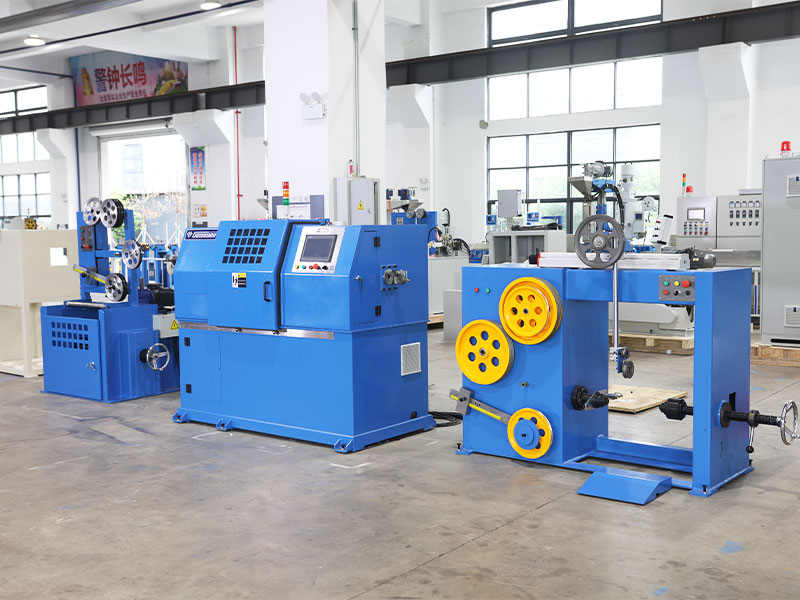

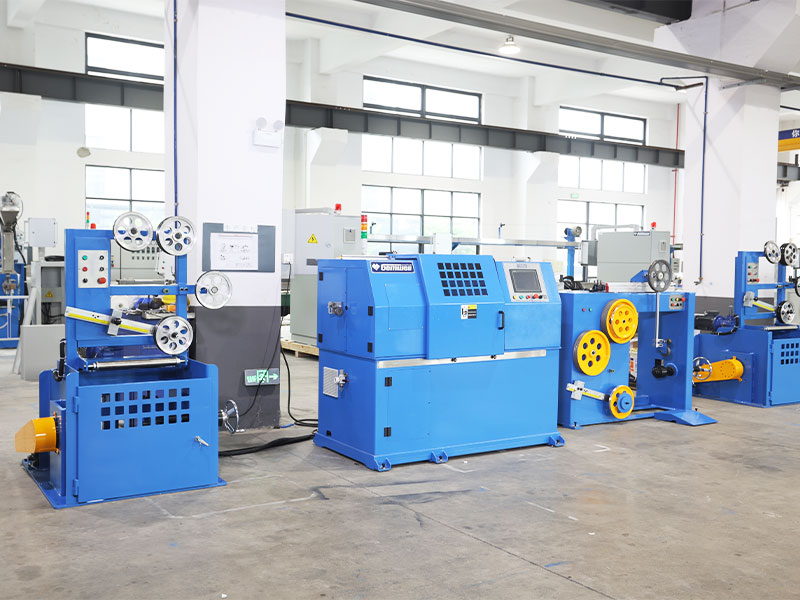

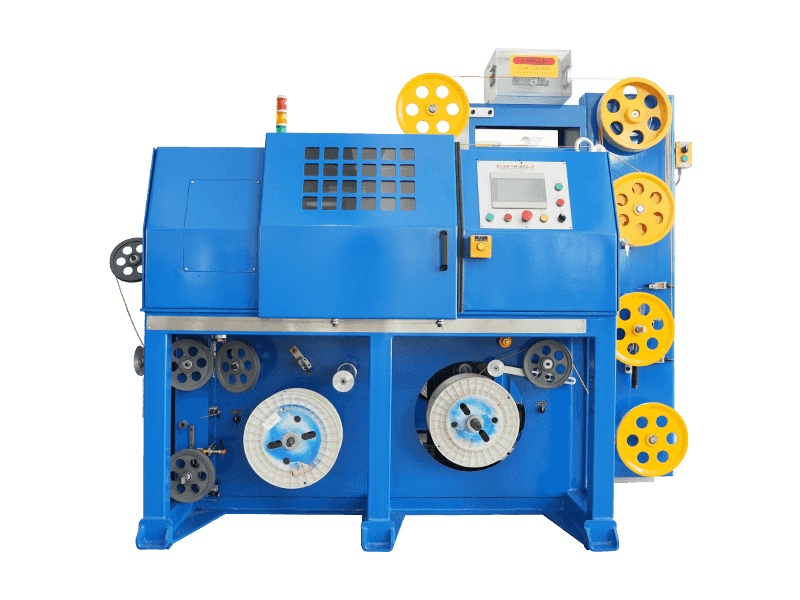

آلة تسجيل توتر التباطؤ لأسلاك Litz

كلمة "Litz" تأتي من الألمانية "Litzendraht". يتكون سلك Litz عالي التردد من خيوط متعددة من الأسلاك المفردة المعزولة بشكل متبادل. لديها مرونة جيدة وتعمل بتردد بين 10 كيلو هرتز و 5 ميجا هرتز. تشمل التطبيقات النموذجية: EV (المركبات الكهربائية) ، OBC (الشاحن على متن الطائرة) ، محول DC/DC ، SMPs (SMPS التبديل) ، الشحن اللاسلكي ، كومة الشحن ، المحول ، محول التردد ، المحرك ، معدات الاتصالات ، معدات الموجات فوق الصوتية ، معدات السونار ، معدات الراديو ، تسخين التحريض ، إلخ. السبب الجذري لهذه الخسائر هو تأثير الجلد وتأثير القرب ، والتي يتم التغلب عليها باستخدام الهيكل الملتوي لأسلاك Litz عالية التردد. مع إضافة عزل إضافي عن طريق تغطية سلك Litz باستخدام فيلم عزل ، يمكن أن يكون مناسبًا للتطبيقات التي تتطلب جهدًا عاليًا للانهيار ويمكن أن تحمل الانحناء العالي والإجهاد الميكانيكي. من خلال اختيار المزيج المناسب من مواد حزمة الأفلام والكمية ونسبة التداخل ، فإن طبقات التغليف من أشرطة عزل الأسلاك Litz متداخلة على بعضها البعض لتحقيق سمك العزل المناسب ، وبالتالي تحسين قوة العزل الكهربائي ، وجهد الانهيار ، ومقاومة الحرارة والمرونة. من أجل منع الفيلم من الانفصال أثناء عملية الإنتاج أو بعدها ، يمكن أيضًا استخدام مواد الأفلام ذاتية الاستخدام لالتفاف جوهر الأسلاك لتلبية مسافة الزحف المحددة. منذ تأسيسها منذ 20 عامًا ، قدمت Gemwell أكثر من 100 مجموعة من خطوط إنتاج آلة التغليف لشركة Litz Wire ذات شهرة عالمية في ألمانيا. يأتي سلك Litz من آلات التغليف Gemwell ، و Gemwell هو الرائد في لف سلك Litz. التكوين التالي لآلة تسجيل نوع توتر التباطؤ لأسلاك Litz هو تكوين تقليدي لرئيس اثنين من التغليف. يمكن للمستخدمين زيادة أو تقليل عدد رؤوس التغليف وفقًا لعمليات تصنيع الكابلات المختلفة. اعتمادًا على مواصفات قطر الأسلاك ، يمكن أيضًا تخصيص مواصفات وأنواع الآلات المسبقة والدفع و Capstan.

سؤال +
PREV：آلة تسجيل نوع توتر التباطؤ لأسلاك التردد العالي
NEXT：آلة تسجيل توتر التباطؤ لآلة ميكا سلك
منتج تفاصيل

عناصر

Ø400 موقف دفع الطاقة 1
موقف التوتر 1
التباطؤ نوع التوتر من ميكا التغليف آلة التسجيل رأس 1 1
نوع توتر التباطؤ نوع آلة التغليف ميكا. 1
Ø300 عجلات مزدوجة كابستان 1
موقف التوتر 1
Spark Tester 1
Ø400 نوع رمح الجهاز الاستيلاء 1
نظام التحكم 1


المواصفات الفنية

نوع الهيكل نوع التوتر الرأسي أو الأفقي نوع توتر لليت سلك Litz
نوع سلك مناسب مناسبة للأسلاك Litz وآلة شريط تغليف سلك أخرى.
المواد المعمول بها PI/SPI ، PET/SPET ، PEN/SPEN وما إلى ذلك.
قطر الأسلاك القابلة للتطبيق أحادي النواة: 0.040-0.700 مم ، 0.2-3.0 مم بعد تقطيعه ، ما وراء هذا النطاق يجب تصميمه وتكوينه بشكل منفصل.
مواصفات المنتج Ø0.4-4.0 مم بعد الالتفاف ، ما وراء هذا النطاق يجب تصميمه وتكوينه بشكل منفصل.
السرعة القصوى MAX2200RPM (بدون تحميل) ، يتم تعيين سرعة بدء التشغيل الفعلية وفقًا لمتطلبات السلك
نطاق سرعة السلك 5-50m/min ، نطاق السرعة مختلف وفقًا لأنواع الأسلاك المختلفة.
القطر الخارجي لكرة الشريط النطاق الأمثل: Ø260*200
عرض الشريط 5-20MM
القطر الداخلي لكرة الشريط 50.8/76 عموما
لف الملعب 3-30mm ، إعداد البرنامج
نطاق التوتر 5N-50N/500G-5000G
قوة المحرك الرئيسية وحدة تحكم حركة 3KW Servo
قوة التسجيل دفع الشريط السلبي ، لا سلطة
التوتر الشريط التغليف 3nm التباطؤ القابض
قوة الاستيلاء 0.4 كيلو وات محرك سيرفو
قوة الدفع 0.4 كيلو وات محرك العتاد
قوة الاستيلاء 0.4 كيلو وات محرك العتاد
قوة الإزاحة المتعرجة وحدة تحكم الحركة (0.4 كيلو وات مؤازرة
طول الشريط 1 بكرات بكرة 3 ، دون قطع السلك عند تغيير بكرة
فحص الشريط الإغلاق التلقائي عندما يكون الشريط على وشك أن يتم استنفاده وكسره.
القالب التفاف الشريط يتم تثبيت القالب الداخلي للشريط على القناة المركزية ، يتم تثبيت القالب الخارجي لعجلة دليل السلك على أنبوب تخزين الشريط. كلا القوالب قابلة للتمديد والتحرك.
دقة تغليف الشريط تحمل الملعب: ± 2 ٪ ، تحمل التوتر: ± 5 ٪.
معدل التداخل 0-80 ٪ ، إعداد البرنامج
إدارة الصيغة الإنتاج الرقمي ، التوتر ، تمكين تخزين درجة الحرارة ، القطر الخارجي ، الملعب ، S/Z ، مسافة الصف ، ضغط الهواء وغيرها من البيانات في PLC.
إعداد التوتر عناصر التوتر من الالتفاف/الدفع/الاستيلاء/التغليف هي محركات سيرفو ، يتم تخزين عملية SOP في PLC.
حماية السلامة الامتثال لمعايير CE ، مع درجة الحرارة/الاهتزاز/الضوضاء/الضغط الكشف التلقائي والتنبؤ.




ميزات المنتج

● إنتاجية عالية: الجسم الدوار متوازن بشكل ثابت ومتوازن ديناميكيا للاختبار والتصحيح. عند الجري ، يكون للجهاز اهتزاز صغير وصوت منخفض. لا يولد المغزل الحرارة أثناء التشغيل المستمر عالي السرعة على المدى الطويل. لديها كفاءة إنتاج عالية وفعالية التكلفة.

● توتر مستقر: يقطع دوار التباطؤ المجال المغناطيسي لتشكيل التوتر دون احتكاك ميكانيكي. وهي مجهزة بوظيفة degaussing التلقائية ومروحة تبريد لضمان توتر مستقر.

● الملعب الدقيق: أخذ الكابستان الرئيسي كمعيار للحركة ، يتبنى الكابستان الرئيسي وكل إطار دوار وحدة تحكم حركة مؤازرة للتحكم الدقيق للحركة المتشابكة بحيث يمكن الحصول على ملعب دقيق دقيق بأي سرعة.

● إنقاذ العمل: يتم تثبيت جهاز التثبيت في نهاية مدخل السلك لكل رأس تغليف. يمكن ضبط قوة التثبيت دون إتلاف السلك ؛ يمكن سحب السلك في الاتجاه المعاكس. إدارة وضع التكوين ، استرجاع بنقرة واحدة من صيغة SOP ، وإعداد بدء التشغيل بنقرة واحدة ، وبدء بنقرة واحدة ؛ توقف وإغلاقه عندما يتم كسر الشريط/الانتهاء/قياس ، والتحكم الذكي ، وتوفير القوى العاملة.

● معدل الفشل المنخفض: لا يوجد حلقة جامع ، لا فرشاة كربون ، باستثناء الاستبدال المنتظم لارتداء الأجزاء - الأسطوانة التوجيهية الشريط ، معدل الفشل المنخفض.

● صيانة سهلة: باستخدام التحكم في ناقل ProfInet ، انتقال الإشارة السريعة ، تدخل منخفض ، قابلية اكتشاف الصدع عن بُعد. تتوفر استكشاف الأخطاء وإصلاحها وصيانتها بغض النظر عن وجود الجهاز في أي بلد في العالم ، طالما أن هناك شبكة اتصالات ، ثم يمكن تقديم خدمات الصيانة السريعة.
