ما مدى عمق أسلاك الكابلات؟ دليل عمق التثبيت

الجواب المباشر: ما مدى عمق أسلاك الكابلات المدفونة؟

يتم دفن أسلاك الكابلات على أعماق تتراوح بين من 6 بوصات (15 سم) إلى 36 بوصة (91 سم) اعتمادًا على نوع الكابل والتطبيق ومستوى الجهد ومتطلبات الكود المحلي. في البيئات السكنية، قد تكون الأسلاك ذات الجهد المنخفض أقل من 6 بوصات فقط من المستوى، في حين يمكن تركيب خطوط نقل الجهد العالي 36 بوصة أو أعمق. يحدد قانون الكهرباء الوطني (NEC) في الولايات المتحدة الحد الأدنى من أعماق الدفن التي تختلف بشكل كبير حسب نوع الكابل وبيئة التثبيت.

إن فهم هذه الأعماق لا يقتصر على مجرد مسألة امتثال، بل إنه يؤثر بشكل مباشر على السلامة والمتانة والأداء طويل الأمد للكابل. الكابلات المصنعة بدقة آلة بثق الأسلاك والكابلات تم تصميمها بسماكات عازلة محددة ومواد سترة مصممة لتحمل الضغوط الميكانيكية والبيئية للتركيب تحت الأرض في هذه الأعماق المحددة.

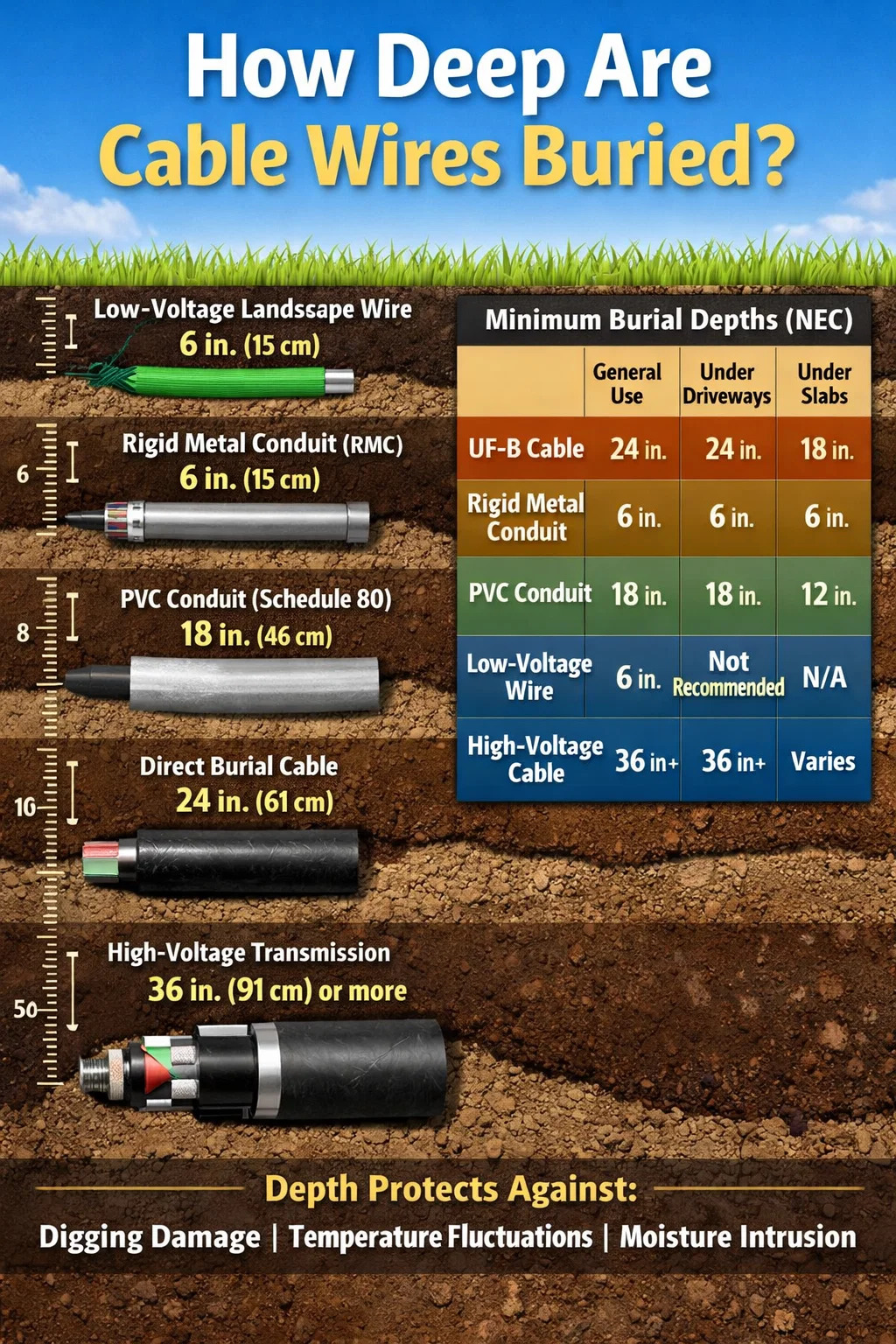

يوجد أدناه ملخص مرجعي سريع لأعماق الدفن الدنيا القياسية وفقًا لجدول NEC 300.5:

لماذا عمق الدفن مهم أكثر مما يعتقد معظم الناس

عمق الدفن ليس قاعدة تعسفية اخترعها مؤلفو الشفرات. إنه موجود لأن الكابلات تواجه مجموعة معقدة من التهديدات المادية بمجرد وضعها تحت الأرض. النشاط السطحي - حركة السير، والمركبات، وأدوات البستنة، ودورات التجميد والذوبان، والحيوانات التي تحفر الجحور - كلها تولد قوى ميكانيكية تضعف مع العمق. يتعرض الكابل الذي يقع على عمق 6 بوصات تحت سطح العشب لخطر جسيم من الأشياء بأسمائها الحقيقية في الحديقة. نفس الكابل الذي يبلغ طوله 24 بوصة محمي بشكل جيد.

وبعيدًا عن الأضرار الميكانيكية، فإن العمق يحكم أيضًا الاستقرار الحراري . تتقلب درجة حرارة التربة بشكل كبير بالقرب من السطح. في العديد من مناخات أمريكا الشمالية، يمكن أن تتأرجح أعلى 12 بوصة من التربة من أقل من درجة التجمد إلى أكثر من 30 درجة مئوية (86 درجة فهرنهايت) بين الشتاء والصيف. تتسبب درجات الحرارة القصوى هذه في تمدد عزل الكابلات ومواد الغلاف وتقلصها وتشققها أو تصلبها في النهاية إذا لم يتم تصنيفها لمثل هذه الظروف. الكابلات التي تنتجها شركة حديثة آلة بثق الأسلاك والكابلات استخدم البولي إيثيلين المتشابك (XLPE) أو مركبات PVC المتخصصة التي تقاوم التدهور الحراري، ولكن حتى هذه المواد تستفيد من بيئة درجة الحرارة العازلة التي يوفرها عمق الدفن الأكبر.

الرطوبة هي عامل حاسم آخر. في الأعماق الضحلة، تتعرض الكابلات للمياه السطحية المتسربة والري والتجميع. في حين أن كابلات الدفن المباشر تكون مقاومة للماء حسب التصميم، فإن تكرار ركوب الدراجات الرطبة والجافة على مر السنين لا يزال يؤدي إلى تدهور الموصلات والنهايات والأجزاء غير المغلقة. تشير المرافق والمقاولون الذين يقومون بتركيب كابلات البنية التحتية من 30 إلى 36 بوصة إلى انخفاض ملحوظ في حالات الفشل المرتبطة بالرطوبة مقارنة بالتركيبات السكنية عند الحد الأدنى من أعماق التعليمات البرمجية.

أنواع الكابلات تحت الأرض ومتطلبات عمقها المحددة

لم يتم إنشاء جميع الكابلات بشكل متساوٍ، وتعزى الاختلافات في البناء بشكل مباشر إلى كيفية تصنيعها باستخدام طرق مختلفة آلة بثق الأسلاك والكابلات التكوينات - تترجم مباشرة إلى متطلبات عمق مختلفة وملاءمة الدفن.

كابل UF-B (المغذي تحت الأرض).

يعد كابل UF-B أكثر كابلات الدفن المباشر شيوعًا المستخدمة في البناء السكني في الولايات المتحدة. ويشير التصنيف "B" إلى أنه مناسب للدفن تحت الأرض دون وجود قناة. يتم عزل موصلاتها بشكل فردي، ثم يتم تغليف المجموعة بأكملها بغلاف صلب من البلاستيك الحراري الذي يقاوم الرطوبة والفطريات والتآكل. تتطلب NEC أن يتم دفن UF-B على الأقل 24 بوصة عند التشغيل بدون قناة. يوفر هذا العمق حماية كافية من أنشطة الحفر الروتينية والأحمال السطحية.

تشمل التطبيقات النموذجية دوائر المنافذ الخارجية، والألواح الفرعية للجراج، وتغذية المباني الخارجية، وإضاءة الحدائق بجهد كهربائي أعلى. يجب دفن كبل 12/2 UF-B الذي يغذي دائرة خارجية بقدرة 20 أمبير إلى مرآب منفصل مسافة 24 بوصة كاملة طوال فترة التشغيل - بما في ذلك تحت أي مناظر طبيعية أو ممرات أو عشب.

سلك THWN/THHN في القناة

THWN وTHHN عبارة عن موصلات فردية مخصصة للاستخدام داخل القناة - ولم يتم تصنيفها للدفن المباشر فقط. ومع ذلك، عند تثبيته في قناة معدنية صلبة (RMC) ، تسمح اللجنة الوطنية للانتخابات بعمق دفن يبلغ فقط 6 بوصات . وذلك لأن القناة نفسها توفر الحماية الميكانيكية التي قد يوفرها العمق. يعتبر RMC الموجود في خندق مقاس 6 بوصات أكثر مقاومة لضربات المجرفة من الكابل العاري الذي يبلغ طوله 24 بوصة.

توفر قناة الجدول 80 PVC أرضية متوسطة - أكثر مقاومة للصدمات من الجدول 40، وتتطلب دفنًا يبلغ عمقه 18 بوصة على الأقل. يجب دفن قناة الجدول 40 PVC، وهي النوع الأكثر شيوعًا، على عمق 18 بوصة في الاستخدام العام و12 بوصة تحت الخرسانة.

كابلات المناظر الطبيعية والري ذات الجهد المنخفض

يُسمح بدفن الكابلات التي تعمل بجهد أقل من 30 فولت — مثل تلك المستخدمة لإضاءة ممرات الحدائق، ومكبرات الصوت، وأجهزة التحكم في الري بالتنقيط — على مسافة لا تزيد عن 30 فولتًا. 6 بوصات . المنطق هنا هو أن الجهد المنخفض يمثل الحد الأدنى من خطر الصدمة. ومع ذلك، فإن 6 بوصات بالكاد كافية للهروب من معظم أدوات الحديقة. يقوم العديد من منسقي الحدائق المحترفين بدفن الكابلات ذات الجهد المنخفض من 8 إلى 10 بوصات كهامش أمان عملي، خاصة في المناطق الخاضعة للزراعة.

الاتصالات وكابلات البيانات

تتبع كابلات الهاتف والألياف الضوئية والبيانات المدفونة معاييرها الخاصة، والتي يتم تحديدها عادةً بواسطة أداة التثبيت أو جمعية صناعة الاتصالات (TIA). غالبًا ما يتم دفن كابلات الألياف الضوئية 18 إلى 36 بوصة ، مع التثبيت العميق المطلوب تحت الطرق والممرات. يتم إنتاج هذه الكابلات باستخدام أنظمة بثق الأسلاك والكابلات المتخصصة للغاية والتي تطبق طبقات عازلة متعددة وأعضاء قوة وسترات خارجية محسنة للاتصال بالأرض ومقاومة القوارض.

كابلات نقل المرافق ذات الجهد العالي

تخضع كابلات النقل تحت الأرض التي تحمل جهدًا أعلى من 2000 فولت لمواصفات هندسة المرافق بدلاً من مواصفات NEC السكنية. تتراوح أعماق الدفن النموذجية من 36 بوصة إلى 60 بوصة (91 إلى 152 سم) ، وفي بعض تركيبات بنك مجاري الهواء في المناطق الحضرية، قد يكون الجزء العلوي من بنك مجاري الهواء أقل بمقدار 30 بوصة من المستوى مع وجود كابلات داخلية أعمق. تعد هذه الكابلات من بين المنتجات الأكثر تعقيدًا التي يتم تصنيعها على خطوط بثق الأسلاك والكابلات واسعة النطاق، وتتميز بعزل XLPE، والتدريع المعدني، والدروع، والسترات الخارجية متعددة الطبقات.

كيف تحدد تقنية بثق الأسلاك والكابلات أداء الكابلات تحت الأرض

تعتمد قدرة الكابل على البقاء على قيد الحياة في أي عمق دفن بشكل كامل تقريبًا على كيفية تصنيعه. أ آلة بثق الأسلاك والكابلات هي الآلة الأساسية في إنتاج الكابلات - فهي تقوم بإذابة مركبات اللدائن الحرارية أو المتصلبة بالحرارة وتطبيقها بشكل موحد على الموصلات في ظل ظروف درجة الحرارة والضغط والسرعة التي يتم التحكم فيها بدقة. تحدد جودة هذه العملية اتساق سمك العزل، والتصاق الغلاف، والمقاطع العرضية الخالية من الفراغات، ومقاومة الضغوطات البيئية.

أنواع الطارد المستخدمة في إنتاج الكابلات تحت الأرض

يتم استخدام عدة فئات من طارد الأسلاك والكابلات اعتمادًا على المادة العازلة ونوع الكابل:

• بثق برغي واحد — التكوين الأكثر شيوعًا لتطبيق سترات PVC أو البولي إيثيلين أو TPE على الكابلات. يذوب المسمار الدوار وينقل المركب من خلال قالب عند الموصل. يتم استخدامها لتطبيق الغلاف الخارجي UF-B، والكابلات ذات الجهد المنخفض، والأسلاك ذات الأغراض العامة.
• خطوط الطارد الترادفية والثلاثية الرأس - يستخدم لبناء الكابلات متعددة الطبقات، حيث يجب تطبيق العزل والطبقات شبه الموصلة والسترات الخارجية بالتسلسل أو في وقت واحد. تعتبر هذه العناصر ضرورية لإنتاج كابلات تحت الأرض ذات الجهد المتوسط ​​والجهد العالي حيث تؤثر سلامة الطبقة بشكل مباشر على أداء العزل الكهربائي.
• خطوط السيرة الذاتية (الفلكنة المستمرة). — نظام متخصص لطارد الأسلاك والكابلات يستخدم للكابلات المعزولة بـ XLPE. بعد البثق، يمر الكابل عبر أنبوب ساخن مملوء بالنيتروجين أو البخار حيث يحدث التشابك. يمكن لـ XLPE الذي يتم إنتاجه بهذه الطريقة أن يتحمل درجات حرارة الموصل حتى 90 درجة مئوية بشكل مستمر وما يصل إلى 250 درجة مئوية في ظل ظروف الدائرة القصيرة - وهي خصائص ضرورية لكابلات النقل المدفونة.
• خطوط الفلكنة المستمرة (CCV). - نوع مختلف حيث يمر الكابل عبر أنبوب على شكل سلسال، بالاعتماد على الجاذبية للحفاظ على هندسة الكابل أثناء الارتباط المتشابك. يتم استخدامها للكابلات ذات الجهد العالي الأكثر تطلبًا، بما في ذلك تلك المدفونة عند 36 بوصة أو أكثر للبنية التحتية للشبكة.

المواد العازلة وملاءمة الدفن

يحدد المركب الذي يتم تغذيته في جهاز بثق الأسلاك والكابلات مدى ملاءمة الكابل النهائي لأعماق وبيئات دفن محددة:

يجب أن يحافظ جهاز بثق الأسلاك والكابلات على تفاوتات صارمة للغاية فيما يتعلق بسمك الجدار - عادة ±5% أو أفضل لكابلات الطاقة - لأن العزل غير المتساوي يخلق نقاط ضغط كهربائي موضعية يمكن أن تؤدي إلى فشل العزل الكهربائي بعد سنوات من التثبيت. بالنسبة للكابلات المدفونة في العمق، يعد اكتشاف مثل هذه الأعطال وإصلاحها أمرًا مكلفًا ومزعجًا، مما يجعل جودة التصنيع في مرحلة الطارد العامل الأكثر أهمية في موثوقية الكابلات المدفونة على المدى الطويل.

الاختلافات الإقليمية والاختلافات في التعليمات البرمجية خارج نطاق NEC

توفر لجنة الانتخابات الوطنية خطًا أساسيًا لعمق الدفن في الولايات المتحدة، لكنه ليس المعيار الوحيد المطبق - وفي كثير من الحالات لا يكون حتى المعيار الأكثر صرامة. يمكن للتعديلات المحلية، ولوائح الولاية، ومتطلبات حقوق الارتفاق الخاصة بالمرافق، والمعايير الدولية أن تزيد جميعها من عمق الدفن المطلوب بما يتجاوز الحد الأدنى من NEC.

التعديلات المحلية الأمريكية

تعتمد العديد من الولايات القضائية NEC مع التعديلات المحلية. كاليفورنيا، على سبيل المثال، لديها متطلبات إضافية من خلال الباب 24 والتي يمكن أن تتطلب دفنًا أعمق في بعض التطبيقات. تتطلب بعض البلديات في الولايات الشمالية دفنًا أعمق لمراعاة عمق خط الصقيع - في مينيسوتا أو ماين، حيث يمكن أن يصل تغلغل الصقيع إلى 48 إلى 60 بوصة، تدفع المرافق وبعض القوانين السكنية أعماق الدفن إلى ما هو أبعد من الحد الأدنى من NEC لمنع الأضرار المرتبطة بالتجميد.

المعايير الدولية

خارج الولايات المتحدة، تختلف متطلبات عمق الكابلات تحت الأرض بشكل كبير:

• المملكة المتحدة (BS 7671 / لوائح الأسلاك IET): يجب دفن الكابلات في الحدائق على الأقل 450 ملم (حوالي 18 بوصة) ، بينما تتطلب الكابلات الموجودة أسفل الطرق 600 ملم (حوالي 24 بوصة) مع حماية ميكانيكية إضافية مثل بلاط الكابلات أو شريط التحذير.
• ألمانيا (معايير DIN VDE): يتم دفن كابلات الطاقة بشكل عام على عمق 600 مم كحد أدنى، مع ضرورة دفن 1000 مم (حوالي 39 بوصة) تحت الطرق والمناطق العامة.
• أستراليا (AS/NZS 3000): يتراوح الحد الأدنى للأعماق من 500 ملم للكابلات في القناة في الحدائق إلى 900 ملم للكابلات الموجودة أسفل مناطق الوصول إلى المركبات.
• الصين (معايير GB): عادةً ما تكون الكابلات تحت الأرض ذات الجهد المنخفض مطلوبة بطول 700 مم، بينما يجب أن تكون الكابلات ذات الجهد العالي بطول 1000 مم أو أعمق في المناطق الحضرية.

لا تعكس هذه الاختلافات التقاليد التنظيمية فحسب، بل تعكس أيضًا ظروف التربة وتحميل حركة المرور وطبيعة نشاط اضطراب الأرض المحلي. وتميل البلدان ذات البنية التحتية الحضرية الكثيفة نحو متطلبات أعمق لأن العواقب المترتبة على تلف الكابلات ــ انقطاع التيار الكهربائي عن آلاف الأشخاص ــ تبرر تكلفة التركيب الإضافية.

اعتبارات التثبيت العملية عند دفن أسلاك الكابلات

معرفة العمق المطلوب هي فقط نقطة البداية. يتضمن تنفيذ تركيب الكبل المدفون بشكل صحيح سلسلة من القرارات والاحتياطات التي تحدد ما إذا كان الكبل يعمل بشكل موثوق طوال فترة الخدمة المقصودة التي تتراوح بين 20 إلى 40 عامًا.

إعداد الخندق والفراش

إن جودة سرير الخندق مهمة بقدر أهمية العمق. لا ينبغي أبدًا وضع الكابلات على تربة صخرية أو غير مستوية مما قد يؤدي إلى إجهاد نقطة الاتصال بمرور الوقت. تتطلب الممارسة القياسية وضع طبقة بقطر 3 بوصات (75 ملم) من الرمال الناعمة أو التربة المغطاة أسفل الكابل، مع غطاء مماثل من الرمال فوقها قبل ردم الخندق بالتربة الأصلية. بالنسبة للكابلات ذات الجهد العالي، قد يكون طول هذه الطبقة الرملية 6 بوصات (150 ملم) أو أكثر. لا يتم تحديد ذلك من أجل الحماية الميكانيكية فحسب، بل نظرًا لأن الردم المضغوط والموحد يوفر توصيلًا حراريًا أكثر اتساقًا - وهو أمر مهم للكابلات حيث يؤثر تبديد الحرارة من تدفق التيار على تقييمات السعة.

أنظمة أشرطة التحذير ووضع العلامات

على عمق 12 بوصة فوق الكابل ، يجب على القائمين بالتركيب وضع شريط تحذيري يمكن اكتشافه تحت الأرض. هذا الشريط البلاستيكي اللامع - عادة ما يكون باللون الأصفر للكهرباء، والبرتقالي للاتصالات - ينبه الحفارين المستقبليين قبل وصولهم إلى الكابل. بالنسبة للتركيبات ذات القيمة العالية أو الجهد العالي، تتم إضافة شريط أو سلك تتبع يمكن اكتشافه مغناطيسيًا للسماح بتحديد الموقع الإلكتروني باستخدام أداة تحديد موقع الكابل دون الحاجة إلى الحفر.

استراتيجيات تقليل العمق باستخدام القناة

عندما يكون الحفر إلى عمق 24 بوصة بالكامل غير عملي - كما هو الحال من خلال المناظر الطبيعية القائمة، أو تحت الأفنية، أو بالقرب من جذور الأشجار - فإن التحول إلى قناة معدنية صلبة يسمح بانخفاض عمق الدفن إلى 6 بوصات فقط. هذه استراتيجية مشروعة ومستخدمة على نطاق واسع. يجب أن تكون القناة معزولة بشكل صحيح عند الوصلات ويجب أن تحتوي على تجهيزات دخول وخروج مناسبة. يجب إدارة أي نقطة ينتقل فيها الكابل من القناة إلى الدفن المباشر بعناية، حيث أن هذا التقاطع هو نقطة فشل شائعة.

اتصل قبل أن تقوم بالحفر

قبل حفر أي خندق لدفن الكابلات، فإن الاتصال بخدمة تحديد موقع المرافق ليس أمرًا اختياريًا - فهو مطلوب قانونًا في معظم الولايات القضائية. في الولايات المتحدة، الدعوة 811 (الرقم الوطني "اتصل قبل أن تحفر") يؤدي إلى وضع علامات على جميع المرافق الموجودة تحت الأرض في منطقة العمل خلال 2 إلى 3 أيام عمل. قد يتم دفن كابلات المرافق - الغاز والكهرباء والمياه والاتصالات - في أعماق تختلف عما تتطلبه المعايير لأنه تم تركيبها بموجب قوانين قديمة، أو من قبل مقاولين مختلفين، أو في تكوينات غير قياسية. يتم العثور على الكابلات الموجودة تحت الأرض بشكل روتيني على أعماق تتراوح بين 12 و18 بوصة حتى عندما يتطلب الكود الحالي 24 بوصة.

التوصيلات والوصلات تحت الدرجة

تسمح NEC بتوصيلات الدفن المباشرة لكابلات UF-B بشرط أن تكون مصنوعة من مجموعات التوصيل المدرجة تحت الأرض - موصلات مقاومة للماء مملوءة بالهلام أو مجموعات قابلة للانكماش بالحرارة تحافظ على تصنيف دفن الكابل عند المفصل. ومع ذلك، فإن أفضل ممارسات الصناعة لا تشجع بقوة التوصيلات الموجودة تحت الأرض كلما أمكن ذلك. كل لصق هو نقطة ضعف محتملة. يجب أن تستخدم مسارات الكابلات الطويلة أطوالًا متواصلة من صندوق التوصيل أو صندوق السحب الذي يمكن الوصول إليه على مستوى السطح عندما يسمح طول التشغيل بذلك. يجب تصنيف صناديق التوصيل المثبتة في الأرض للمواقع الرطبة أو الرطبة وإبقائها في متناول اليد.

كيف يؤثر بناء الكابل من خط الطارد على اختيار عمق الدفن

إن اختيار المثبت بين منتجات الكابلات المختلفة لتطبيق مدفون هو في الواقع الاختيار بين فلسفات التصنيع المختلفة. كابل يتم إنتاجه بدقة عالية آلة بثق الأسلاك والكابلات سيكون للخط الذي يحتوي على ضوابط عملية صارمة عزل أكثر اتساقًا، والتصاق أفضل للسترة، وأداء كهربائي وميكانيكي أكثر اتساقًا من المنتج الذي يتم إنتاجه بمعايير جودة أقل - حتى لو كان كلاهما يحمل نفس التصنيف والقائمة من الناحية الفنية.

على سبيل المثال، قد يختلف كابلان UF-B بنفس تصنيف AWG والجهد بشكل كبير في:

• تركيز السترة - مدى تمركز الموصل داخل العزل. يؤدي التركيز الضعيف الناتج عن محاذاة قالب الطارد غير المتناسقة إلى إنشاء بقع رقيقة تكون عرضة للانهيار العازل.
• توحيد سماكة السترة — توفر الغلاف الخارجي الذي يتراوح محيطه من 0.8 مم إلى 1.4 مم حماية ميكانيكية غير متساوية. الكابلات المتميزة التي يتم إنتاجها على خطوط الطارد التي يتم التحكم فيها بواسطة CNC تحافظ على سماكة الغلاف في حدود ±0.05 مم.
• جودة المواد المركبة — تؤثر التركيبة المحددة لمركب PVC أو PE، بما في ذلك مثبتات الأشعة فوق البنفسجية ونوع الملدنات ومحتوى الحشو، بشكل مباشر على كيفية صمود الكابل في البيئات المدفونة بمرور الوقت. قد تجتاز المركبات الأرخص اختبارات القائمة الأولية ولكنها تتحلل بشكل أسرع في بيئات التربة الحقيقية.
• جودة الموصل — النحاس الخالي من الأكسجين أو عالي التوصيل، والذي يتم رسمه بتفاوتات دقيقة، يقاوم الأكسدة بشكل أفضل من النحاس ذي الدرجة المنخفضة، خاصة عند نقاط الوصل المدفونة والنهايات حيث يمكن أن يؤدي تراكم مقاومة الاتصال على المدى الطويل إلى ارتفاع درجة الحرارة.

عند اختيار كابل لتطبيق الدفن - خاصة الكابل الذي سيكون من الصعب الوصول إليه بعد التثبيت - يعد مصدر الكابل وجودة التصنيع من معايير الاختيار المشروعة، وليس فقط اعتبارات تسويقية. توفر الكابلات من الشركات المصنعة التي تستثمر في تكنولوجيا بثق الأسلاك والكابلات الحديثة، واختبار الشرر المباشر، وأنظمة مراقبة الانحراف، أداءً أفضل على المدى الطويل تحت الأرض.

الأخطاء الشائعة التي تؤدي إلى فشل الكابلات المدفونة

تعزى غالبية حالات فشل الكابلات المدفونة في التطبيقات السكنية والتجارية الخفيفة إلى مجموعة صغيرة من أخطاء التثبيت بدلاً من عيوب المنتج. يساعد فهم أوضاع الفشل هذه في تفسير سبب وجود متطلبات عمق الدفن وسبب أهمية الالتزام بها بدقة.

• عمق غير كاف: الخطأ الوحيد الأكثر شيوعا. يقوم أصحاب المنازل والمقاولون في بعض الأحيان بدفن الكابل على ارتفاع 12 أو حتى 8 بوصات لتوفير الوقت، فقط ليتعرض الكابل للتلف بسبب أعمال الفناء الروتينية في غضون بضع سنوات. يمكن أن يؤدي قطع الأشياء بأسمائها الحقيقية من خلال 12/2 UF-B المدفونة التي تغذي منفذًا خارجيًا إلى حدوث خطأ يؤدي إلى تعطل القواطع، أو إتلاف المعدات المتصلة، أو في أسوأ الحالات، يؤدي إلى نشوب حريق إذا فشلت حماية التيار الزائد في العمل بشكل صحيح.
• استخدام نوع الكابل الخاطئ: معيار NM-B (Romex) هو كابل داخلي وغير مدرج للدفن المباشر، ومع ذلك فهو موجود في المنشآت المدفونة بانتظام. يفتقر NM-B إلى غلاف اللدائن الحرارية الصلبة من UF-B وسوف يتحلل بسرعة عند تعرضه لرطوبة التربة - عادةً في غضون 2 إلى 5 سنوات.
• ردم غير كاف: يؤدي الردم مباشرة بالتربة الصخرية أو الطينية بدون طبقة رملية إلى خلق ضغوط ميكانيكية، وفي التربة الطينية، يؤدي التشبع بالمياه حول الكابل إلى تسريع تدهور الغلاف.
• تخطي الحماية عند التحولات: عندما يدخل الكابل المدفون إلى مبنى أو ينتقل من تحت الأرض إلى الطبقة العليا، يجب حمايته بواسطة قناة تمتد على الأقل 8 بوصات فوق الطبقة النهائية. يكون الكابل غير المحمي عند التحولات على مستوى الصف معرضًا بشدة للأضرار المادية وتدهور الأشعة فوق البنفسجية وتسلل الرطوبة.
• لا يوجد توثيق لطرق الكابلات: إن الفشل في تصوير مسارات الكابلات أو رسمها قبل الردم يعني أن أصحاب المنازل أو المقاولين في المستقبل ليس لديهم طريقة لمعرفة مكان دفن الكابلات دون خدمة تحديد الموقع - ولا يمكن لخدمات تحديد الموقع دائمًا العثور على الكابلات السكنية الصغيرة على عمق ضحل.

متطلبات العمق لمواقف محددة وتشغيل الكابلات

يمكن أن تتطلب المواقع المختلفة داخل التثبيت الواحد أعماقًا مختلفة للدفن، مما يعني أن كابلًا واحدًا يمر عبر عقار ما قد يحتاج إلى تغيير العمق أثناء عبوره أنواعًا مختلفة من التضاريس.

تحت المروج والحدائق

UF-B بحجم 24 بوصة هو المعيار للمناطق العشبية. يعمل هذا العمق على تنظيف معدات تهوية العشب النموذجية وأجهزة فصل الحشائش ومعظم أدوات الحدائق. ومع ذلك، فإن أسِرَّة الحديقة المرتفعة التي سيتم حفرها بانتظام إلى 12 أو 18 بوصة تمثل خطرًا. يوصى بشدة بتوجيه الكابل حول أسِرَّة الزراعة وليس تحتها.

تحت الممرات ومناطق وصول المركبات

لا يزال UF-B تحت الممرات يتطلب 24 بوصة. ومع ذلك، ينتقل العديد من القائمين على التركيب إلى قناة صلبة لعبور الممرات لإضافة حماية ميكانيكية ضد تحميل المركبات وللسماح باستبدال الكابلات في المستقبل دون الحفر عبر سطح الممر. إن غلاف القناة الموجود أسفل الممر الذي تم تركيبه أثناء بناء الممر يكلف قليلًا جدًا ؛ قد تكلف إضافة واحدة بعد الحقيقة ما بين 500 إلى 2000 دولار في قطع وترميم الخرسانة أو الأسفلت.

تحت ألواح خرسانية

عندما يمر كابل تحت بلاطة خرسانية موجودة أو مخطط لها (وليس ممرًا)، قد يتم دفن UF-B على عمق 18 بوصة وقناة PVC على عمق 12 بوصة. توفر اللوحة نفسها حماية ميكانيكية كبيرة، مما يبرر انخفاض العمق. يجب تركيب الكابلات الموجودة أسفل الألواح في القناة كلما أمكن ذلك للسماح بالاستبدال - يعد إصلاح فشل الكابل تحت أرضية خرسانية مكلفًا للغاية إذا تم دفن الكابل مباشرة.

داخل القناة تحت المناطق الخاضعة لسيطرة الري

في منشآت تنسيق الحدائق التجارية ذات الري الآلي، كثيرًا ما يتم إزعاج مناطق الكابلات المدفونة لإصلاحات الري. يؤدي تحديد القناة وزيادة عمق الدفن إلى 30 بوصة في هذه المناطق إلى تقليل خطر تلف الكابلات غير المقصود أثناء صيانة الري - وهو وضع فشل شائع ومكلف في إدارة العقارات التجارية.

دور السعة والحرارة في تحديد عمق الدفن لكابلات الكهرباء

بالنسبة لكابلات الكهرباء التي تحمل تيارًا كبيرًا، يتفاعل معها عمق الدفن السعة — الحد الأقصى للتيار الذي يمكن أن يحمله الكابل دون تجاوز معدل درجة الحرارة الخاص به. تعمل الكابلات الموجودة تحت الأرض على تبديد الحرارة إلى التربة المحيطة بدلاً من الهواء، وتختلف المقاومة الحرارية للتربة باختلاف محتوى الرطوبة والضغط والتركيب. تفترض جداول سعة NEC للكابلات تحت الأرض قيمًا محددة للمقاومة الحرارية للتربة وأعماق الدفن.

يمكن للكابل المدفون على عمق 24 بوصة في تربة نموذجية أن يحمل تيارًا أكثر من نفس الكابل المدفون على عمق 6 بوصات، لأن التربة العميقة تحافظ على درجات حرارة أكثر استقرارًا وانخفاضًا بشكل عام، مما يحسن تبديد الحرارة. يقوم مهندسو المرافق الذين يقومون بإجراء حسابات تفصيلية لسعة المغذيات الموجودة تحت الأرض بحساب عمق الدفن كمتغير أساسي. ل كابل معزول بـ XLPE بطول 500 كيلو سم - يتم إنتاجه على خط بثق الأسلاك والكابلات بقطر كبير - يمكن أن يمثل الفرق بين الدفن عند 30 بوصة مقابل 18 بوصة في التربة الرملية الجافة زيادة من 10 إلى 15% في السعة المسموح بها ، والذي يترجم مباشرة إلى القدرة على خدمة المزيد من الحمل دون الحاجة إلى موصل أكبر وأكثر تكلفة.

وهذا هو السبب في أن مواصفات تركيب الكابلات ذات الفئة المساعدة تتطلب بشكل روتيني أعماقًا تتجاوز الحد الأدنى للكود. إن العمق الإضافي ليس مجرد تحذير - بل هو تحسين هندسي يزيد من العائد على الاستثمار في مادة الموصل مع إطالة عمر الخدمة عن طريق الحفاظ على درجات حرارة التشغيل منخفضة.
