ماذا يفعل كابل SATA؟ الوظيفة والأنواع والنصائح

ماذا يفعل كابل SATA؟ الجواب المباشر

يخدم كابل SATA (Serial ATA) غرضًا أساسيًا واحدًا: فهو ينشئ قناة اتصال عالية السرعة بين جهاز تخزين - مثل محرك الأقراص الثابتة (HDD)، أو محرك الأقراص ذو الحالة الصلبة (SSD)، أو محرك الأقراص الضوئية - واللوحة الأم للكمبيوتر. بدون هذا الكابل، لن يتمكن نظامك من القراءة من أجهزة التخزين أو الكتابة إليها، مما يعني عدم وجود نظام تشغيل أو ملفات أو كمبيوتر فعال بأي معنى عملي.

يوجد في الواقع نوعان من كبلات SATA يعملان معًا في أي إعداد تخزين: كابل بيانات ساتا ، الذي ينقل إشارات البيانات بين محرك الأقراص واللوحة الأم، و كابل الطاقة ساتا ، الذي يسلم الطاقة الكهربائية من وحدة إمداد الطاقة (PSU) إلى محرك الأقراص نفسه. كلاهما ضروريان - محرك الأقراص الذي يحتوي على واحد فقط من المحركين المتصلين لن يعمل ببساطة.

يعتمد البناء المادي لهذه الكابلات - بدءًا من سمك العزل وحتى نقاء الموصل - بشكل كبير على عملية التصنيع التي تقف وراءها. يتم إنتاج كابلات SATA الحديثة باستخدام آلات بثق الأسلاك والكابلات الدقيقة التي تطبق العزل بشكل موحد على الموصلات النحاسية، مما يضمن سلامة الإشارة عبر طول الكابل بالكامل. تفاصيل التصنيع هذه ليست تافهة؛ فهو يؤثر بشكل مباشر على سرعات النقل، ومقاومة الحرارة، والمتانة على المدى الطويل.

كيف تقوم كبلات SATA بنقل البيانات: الآلية الفنية

يستخدم SATA طريقة نقل تسلسلية، مما يعني أنه يتم إرسال بتات البيانات واحدة تلو الأخرى في دفق مستمر وليس بالتوازي. كان هذا خروجًا كبيرًا عن معيار PATA (Parallel ATA) الأقدم، والذي أرسل بتات متعددة في وقت واحد ولكنه يتطلب كابلات شريطية عريضة وعانى من تداخل الحديث المتبادل بسرعات أعلى.

يحتوي كابل بيانات SATA على 7 دبابيس و3 موصلات : زوجان من خطوط الإشارة التفاضلية لإرسال واستقبال البيانات، وثلاثة خطوط أرضية تقلل من التداخل الكهرومغناطيسي. تعني الإشارة التفاضلية أن الكابل يرسل نفس الإشارة مرتين - مرة بشكل طبيعي ومرة ​​معكوسة - ويقوم جهاز الاستقبال بمقارنة الاثنين لتصفية الضوضاء. يسمح هذا الأسلوب لكابلات SATA بالعمل بشكل موثوق عند الترددات العالية دون مشاكل التداخل التي ابتليت بها المعايير القديمة.

مقارنة سرعة جيل SATA

ساتا الثالث، الذي يعمل على 6 جيجابت/ثانية مع سقف إنتاجي فعال يبلغ حوالي 600 ميجابايت/ثانية ، هو المعيار الحالي المستخدم في جميع إصدارات أجهزة الكمبيوتر المكتبية والكمبيوتر المحمول للمستهلك تقريبًا. يعد الكبل الفعلي نفسه متوافقًا مع الإصدارات السابقة عبر جميع الأجيال الثلاثة - يمكن لكابل SATA III توصيل محرك أقراص SATA I - على الرغم من أن السرعات ستقتصر على الحد الأقصى للجهاز الأبطأ.

كابل الطاقة SATA: ماذا يفعل ولماذا هو مهم

موصل الطاقة SATA عبارة عن قابس مكون من 15 سنًا يوفر ثلاثة مستويات جهد منفصلة لمحرك الأقراص المتصل: 3.3 فولت، 5 فولت، و12 فولت . يخدم كل جهد وظيفة مختلفة داخل المكونات الداخلية لمحرك الأقراص. يعمل خط 12 فولت بشكل أساسي على تشغيل المحرك في محركات الأقراص الثابتة، حيث يقوم بتدوير الأطباق بسرعة 5400 أو 7200 دورة في الدقيقة. يعمل خط 5V على تشغيل لوحة منطق محرك الأقراص وقراءة/كتابة الإلكترونيات. يتم استخدام خط 3.3 فولت، الذي تم تقديمه في المراجعة القياسية لـ SATA، بواسطة بعض محركات أقراص SSD الحديثة لدوائر التحكم منخفضة الطاقة الخاصة بها.

حل موصل الطاقة SATA ذو 15 سنًا محل موصل Molex الأقدم ذو 4 سنون المستخدم في أنظمة PATA. إنه يوفر مظهرًا أنحف بكثير، وتوجيهًا أسهل داخل العلبة، والقدرة على حمل جميع مستويات الجهد الثلاثة في وقت واحد من خلال موصل واحد. يتم سحب SSD النموذجي مقاس 2.5 بوصة على طراز الكمبيوتر المحمول فقط من خط 5 فولت، ويستهلك أقل من 1.5 فولت 1-3 واط تحت الحمل ، في حين أن محرك الأقراص الثابتة المكتبي مقاس 3.5 بوصة والذي يدور بسرعة 7200 دورة في الدقيقة قد يستهلك ما يصل إلى 8-10 واط أثناء عمليات البحث - في المقام الأول من خلال السكك الحديدية 12 فولت.

تؤثر جودة الأسلاك داخل كابل الطاقة SATA - وخاصة مقياس الموصلات النحاسية واتساق العزل - على استقرار الجهد تحت الحمل. هذا هو المكان الذي تصبح فيه عمليات التصنيع مثل تلك المستخدمة في إنتاج آلات بثق الأسلاك والكابلات ذات صلة مباشرة بالأداء في العالم الحقيقي.

كيف آلة بثق الأسلاك والكابلات أشكال التكنولوجيا جودة كابل SATA

يبدأ كل كابل SATA حياته على خط البثق. آلة بثق الأسلاك والكابلات عبارة عن آلة تعمل على دفع المواد البلاستيكية الحرارية المنصهرة - الأكثر شيوعًا PVC (كلوريد البولي فينيل) أو LLDPE (البولي إيثيلين الخطي منخفض الكثافة) أو FEP (بروبيلين الإيثيلين المفلور) - من خلال قالب حول موصل نحاسي، مما يؤدي إلى إنشاء سلك مطلي باستمرار. هذه ليست تفاصيل ثانوية. تحدد جودة البثق توحيد سمك العزل، وخصائص العزل الكهربائي، ومقاومة درجات الحرارة، ومدى جودة صمود الكابل على مدار سنوات من الاستخدام.

في إنتاج كابلات SATA على وجه التحديد، يجب أن يقوم جهاز بثق الأسلاك والكابلات بتطبيق العزل على الموصلات الدقيقة جدًا بدقة متناهية. عادةً ما تستخدم كابلات البيانات SATA 28 موصلات AWG لخطوط الإشارة و 26 موصلات AWG للخطوط الارضية . في هذه المقاييس، حتى الانحراف البسيط في سُمك العزل - على سبيل المثال، 0.02 مم عن المواصفات - يمكن أن يغير خصائص مقاومة الكابل ويؤثر على سلامة الإشارة عند ترددات 6 جيجابت/ثانية التي يتطلبها SATA III.

ما الذي تؤثر عليه جودة البثق في الكابل النهائي؟

• التحكم في المعاوقة: تم تصميم كبلات SATA للحفاظ على مقاومة تفاضلية تبلغ 100 أوم (±10%). تتسبب حالات عدم تناسق البثق في اختلافات في المعاوقة التي تنتج انعكاسات الإشارة وأخطاء البيانات.
• ثابت العزل الكهربائي: تحدد المادة العازلة المختارة ومدى انتظام تطبيقها بواسطة طارد الأسلاك والكابلات مدى سرعة انتشار الإشارات عبر الكابل - مما يؤثر بشكل مباشر على زمن الوصول على مستوى النانو ثانية.
• مقاومة درجات الحرارة: يمكن للعزل PVC المبثوق بسمك مناسب أن يتحمل درجات الحرارة من -20 درجة مئوية إلى 80 درجة مئوية. تؤدي البقع الرقيقة الناتجة عن آلات الطارد ذات المعايرة السيئة إلى انهيار العزل تحت حرارة مستمرة من محرك محمل أو الجزء الداخلي الدافئ من العلبة.
• الحياة المرنة: كيف many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• التصاق الموصل: تضمن درجة حرارة وضغط البثق المناسبين ربط العزل بشكل نظيف بغطاء الموصل دون وجود فراغات، مما يسمح بدخول الرطوبة بمرور الوقت.

يقوم مصنعو الكابلات المتطورة بتشغيل خطوط بثق الأسلاك والكابلات الخاصة بهم من خلال اختبار الشرارة في الوقت الفعلي وأنظمة قياس القطر التي تتحقق من كل متر من الأسلاك المبثوقة بحثًا عن العيوب. عادةً ما تمر كبلات SATA المخصصة للمستهلكين من العلامات التجارية ذات السمعة الطيبة عبر ضوابط الجودة هذه. كابلات رخيصة للغاية من موردين غير معروفين - غالبًا ما تُباع بكميات كبيرة عبر الإنترنت - كثيرًا ما تتخطى هذه الخطوات، مما يؤدي إلى كابلات تعمل بشكل جيد في البداية ولكنها تحدث أخطاء متقطعة في غضون 12 إلى 18 شهرًا.

كابلات SATA المسطحة مقابل كابلات مستديرة: اختلافات البناء ومتى تكون مهمة

تأتي كابلات بيانات SATA في شكلين ماديين رئيسيين: مسطح (على شكل شريط) ومستدير. كلاهما يحمل نفس ترتيب الإشارة ذات 7 أطراف، لكن البناء الداخلي والسلوك العملي لهما يختلفان بشكل كبير.

كابلات ساتا المسطحة هي النمط الافتراضي الذي يتم شحنه مع معظم اللوحات الأم. يتم وضع الموصلات جنبًا إلى جنب ومغلفة في غلاف مسطح من البلاستيك الحراري، ويتم إنتاجه عادةً بواسطة سلك كابل مسطح وطارد الكابلات أو عملية تصفيح. فهي غير مكلفة في الإنتاج، وتوضع بشكل أنيق على الأسطح، ويسهل توجيهها على طول الحواف الداخلية لعلبة الكمبيوتر الشخصي. ومع ذلك، فإن نصف قطر انحناءها محدود - حيث يمكن أن يؤدي إجبارها على منحنيات ضيقة إلى ثني الموصلات والتسبب في تدهور الإشارة أو تلف مادي للعزل عند نقاط الضغط.

كابلات SATA مستديرة أو مضفرة تحتوي على موصلات معزولة بشكل فردي ملتوية أو مجمعة معًا داخل غلاف خارجي دائري. يوفر هذا البناء مرونة أفضل، ويجعل التوجيه عبر قنوات إدارة الكابلات الضيقة أسهل، ويوفر حماية EMI أفضل بشكل هامشي بسبب ترتيب الزوج الملتوي لموصلات الإشارة. إنها تكلف أكثر في التصنيع لأن كل موصل يجب أن يمر عبر طارد الأسلاك والكابلات بشكل منفصل قبل التجميع.

الزاوية اليمنى مقابل الموصلات المستقيمة

بالإضافة إلى الكابلات المسطحة والدائرية، تأتي كابلات SATA أيضًا بموصلات مستقيمة أو زاوية قائمة (90 درجة) على أحد الطرفين أو كليهما. يكون الموصل ذو الزاوية اليمنى مفيدًا بشكل خاص عندما يتم تثبيت محرك الأقراص بالقرب من اللوحة الجانبية للعلبة، حيث يبرز الموصل المستقيم للخارج وربما يمنع تدفق الهواء أو يمنع اللوحة من الإغلاق. تقدم الموصلات ذات الزاوية اليمنى تركيزًا صغيرًا للضغط الميكانيكي عند نقطة الانحناء، لذا تصبح جودة الكابل - وخاصة قوة القالب الزائد عند مدخل الموصل - أكثر أهمية في هذه التكوينات.

العلامات الشائعة التي تشير إلى فشل كابل SATA

كابلات SATA تفشل، وهي تفعل ذلك في كثير من الأحيان أكثر مما يتوقع معظم الناس. نظرًا لأن أعراض الكبل الفاشل تحاكي أعراض محرك الأقراص الفاشل بشكل كبير، يتم تجاهل الكبلات بشكل متكرر أثناء استكشاف الأخطاء وإصلاحها. إن معرفة ما يجب البحث عنه يوفر الوقت ويمنع عمليات استبدال محرك الأقراص غير الضرورية.

• كشف محرك الأقراص المتقطع: يرى BIOS أو نظام التشغيل محرك الأقراص في بعض الأحيان دون أن يرى الآخرين. يعد هذا أحد الأعراض الكلاسيكية لموصل كبل بيانات SATA السائب أو التالف الذي لا يقوم بالاتصال بشكل ثابت مع الأطراف.
• أخطاء القراءة/الكتابة المتكررة: تقوم التطبيقات بالإبلاغ عن الأخطاء عند الوصول إلى الملفات، أو يقوم نظام التشغيل بتسجيل أخطاء القرص في عارض الأحداث. إذا أظهرت تشخيصات SMART أن محرك الأقراص نفسه سليم، فإن الكابل هو المشتبه به المنطقي التالي.
• انخفاض مفاجئ في الأداء: محرك أقراص SATA III SSD الذي يقرأ عادةً بسرعة 500 ميجابايت/ثانية يختبر فجأة سرعة 150 ميجابايت/ثانية. تتطابق هذه السرعة مع عرض النطاق الترددي SATA I - وهي علامة على أن الرابط يتفاوض وصولاً إلى أدنى قاسم مشترك بسبب أخطاء الإشارة على كابل متدهور.
• النقر أو عدم الدوران محركات الأقراص: في حين أن هذه تشير عادةً إلى وجود مشكلة في المحرك الميكانيكي، إلا أن مشكلات كابلات الطاقة يمكن أن تتسبب في عدم تلقي محرك الأقراص الجهد الكهربي الكافي لتشغيل محركه، مما يؤدي إلى ظهور أعراض مشابهة.
• فشل التمهيد بعد نقل الحالة: يؤدي تحريك جهاز الكمبيوتر إلى ثني الكابلات وتحولها. يمكن أن يفقد الكبل الذي كان يعمل على الحدود الاتصال تمامًا بعد عملية نقل واحدة.

غالبًا ما يكون الإصلاح في كل هذه الحالات هو أ كابل بديل بقيمة 3 إلى 8 دولارات ، ومع ذلك يقضي الأشخاص في كثير من الأحيان ساعات في تشغيل التشخيصات على محرك أقراص جيد تمامًا. قم دائمًا بتبديل الكابل أولاً عندما تظهر مشاكل التخزين فجأة دون ظهور أعراض مسبقة لتآكل محرك الأقراص.

كابلات SATA في تطبيقات الأجهزة المختلفة

على الرغم من أن أجهزة الكمبيوتر المكتبية هي السياق الأكثر شيوعًا لكابلات SATA، إلا أن الواجهة تظهر عبر مجموعة واسعة من الأجهزة - وتتغير متطلبات الكابلات اعتمادًا على التطبيق.

أجهزة الكمبيوتر المكتبية

تستخدم محركات الأقراص الثابتة القياسية مقاس 3.5 بوصة ومحركات أقراص SSD مقاس 2.5 بوصة في أبراج سطح المكتب بيانات SATA كاملة الحجم وموصلات الطاقة. عادةً ما توفر اللوحات الأم ذات عامل الشكل ATX 4 إلى 8 منافذ ساتا ، مما يسمح بمحركات أقراص متعددة. يمكن أن توفر لوحات HEDT (سطح المكتب المتطور) ما يصل إلى 12 منفذ SATA للإنشاءات كثيفة التخزين مثل خوادم NAS أو محطات عمل تحرير الفيديو.

أجهزة الكمبيوتر المحمولة

تستخدم أجهزة الكمبيوتر المحمولة محركات أقراص مقاس 2.5 بوصة بنفس واجهة SATA، ولكن عادةً ما يكون الكبل عبارة عن شريط قصير جدًا وأحيانًا متصل بشكل مباشر مدمج في مجموعة حاوية محرك الأقراص. يجب تصنيع كابلات SATA لأجهزة الكمبيوتر المحمولة ما بعد البيع وفقًا لمواصفات الطول والمرونة الدقيقة - هنا، تصبح الخصائص المرنة لغلاف الكابل، والتي يتم تحديدها جزئيًا من خلال اختيارات مواد طارد الأسلاك والكابلات، أمرًا بالغ الأهمية لأن الكابل يتحمل الضغط في كل مرة ينثني الهيكل أثناء الاستخدام العادي.

الخوادم وأجهزة NAS

في بيئات الخادم، يجب أن تستوفي كابلات SATA معايير متانة أعلى لأنه يتم الوصول إلى محركات الأقراص بشكل مستمر، غالبًا على مدار الساعة طوال أيام الأسبوع. تستخدم الكابلات المخصصة للخادم مواد عزل أثقل وموصلات قفل لمنع انقطاع الاتصال العرضي. تستخدم بعض إعدادات المؤسسات يساتا (SATA الخارجي) لتوصيل حاويات التخزين الخارجية - وهو متغير يستخدم موصلًا فعليًا مختلفًا ولكن نفس بروتوكول الإشارة، مع كابلات محمية ضد EMI خارجي ومُصنفة لفترات تشغيل أطول تصل إلى 2 متر مقابل الحد النموذجي الذي يبلغ 1 متر لكابلات SATA الداخلية.

محركات الأقراص الضوئية والأجهزة المتخصصة

تستخدم محركات أقراص DVD وBlu-ray أيضًا اتصالات SATA القياسية، كما تفعل بعض محركات الأشرطة وبعض الأنظمة الصناعية المدمجة. يؤدي الكابل نفس الوظيفة في كل هذه الأمور: إنشاء مسار البيانات وتوصيل الطاقة. تتطلب التطبيقات الصناعية في بعض الأحيان كابلات ذات معدلات حرارة أوسع، مما يعني أنه يجب على الشركات المصنعة استخدام مركبات عزل مختلفة من خلال خطوط بثق الأسلاك والكابلات - مواد مثل البولي إيثيلين المتقاطع (XLPE) بدلاً من PVC القياسي، المصنف للتشغيل المستمر عند 90 درجة مئوية أو أعلى.

SATA مقابل واجهات التخزين الأخرى: حيث يتناسب الكابل مع الصورة الأكبر

إن فهم ما يفعله كابل SATA يعني أيضًا فهم موقعه بالنسبة لتقنيات اتصال التخزين الأخرى، خاصة وأن محركات أقراص NVMe وM.2 أصبحت سائدة.

يتم توصيل محركات أقراص NVMe M.2 مباشرة بفتحة على اللوحة الأم ولا تحتاج إلى كابل منفصل على الإطلاق - فهي تستقبل إشارات البيانات والطاقة من خلال موصل M.2 نفسه. وهذا يجعلها أسرع وأكثر ترتيبًا في البنية المُدارة بواسطة الكابلات. ومع ذلك، تظل كابلات SATA ذات صلة على نطاق واسع بسبب لا تزال محركات الأقراص الثابتة تهيمن على سعة التخزين الكبيرة بتكلفة تيرابايت - يكلف محرك الأقراص الثابتة سعة 20 تيرابايت حاليًا جزءًا صغيرًا من محرك أقراص NVMe SSD بسعة 20 تيرابايت - وتستخدم جميع محركات الأقراص الثابتة واجهة SATA. تظل محركات أقراص SATA SSD شائعة أيضًا كخيارات ترقية ميسورة التكلفة في الأنظمة القديمة التي تفتقر إلى فتحات M.2.

اختيار كابل SATA المناسب: ما الذي تبحث عنه

لم يتم إنشاء جميع كبلات SATA على قدم المساواة. وبالنظر إلى أن الكبل نفسه رخيص مقارنة بمحركات الأقراص التي يتصل بها - وتكلفة فقدان البيانات بسبب فشل الكبل - فمن المفيد الاختيار بعناية. إليك ما يجب تقييمه:

مادة موصل وقياس

ابحث عن الكابلات التي تحدد موصلات النحاس الخالي من الأكسجين (OFC). يحتوي سلك OFC على شوائب أقل من النحاس القياسي، مما يترجم إلى مقاومة أقل لكل وحدة طول ونقل أفضل للإشارة. يتم سحب الموصل من خلال قالب لتحقيق مقياس AWG المحدد، ثم يمر عبر طارد الأسلاك والكابلات لتلقي الطلاء العازل الخاص به. يتم تصنيع الكابلات التي لا تحدد نوع الموصل في كثير من الأحيان من الألومنيوم المكسو بالنحاس (CCA)، والذي يحتوي على ما يقرب من 60٪ من موصلية النحاس ويكون أكثر هشاشة تحت ضغط الثني.

قفل علامات تبويب الموصل

لا تحتوي موصلات SATA القياسية على آلية قفل. إنهم يعتمدون فقط على الاحتكاك للبقاء في مكانهم. في نظام به اهتزاز - بالقرب من مروحة قوية، أو في السيارة، أو في أي تطبيق للهاتف المحمول - يعد هذا خطرًا حقيقيًا. الكابلات مع أ مزلاج القفل أو مشبك الاحتفاظ على جسم الموصل، قم بتأمين الاتصال ميكانيكيًا ومنع الانفصال العرضي. تتضمن العديد من الكابلات المتميزة هذه الميزة مقابل تكلفة إضافية بسيطة.

طول الكابل

تسمح مواصفات SATA بأطوال كابل تصل إلى 1 متر (39 بوصة تقريبًا) للكابلات الداخلية . تستخدم معظم الأنظمة المبنية مسبقًا كابلات في نطاق 45-50 سم، وهو ما يكفي لتكوينات البرج القياسية. تتوفر الكابلات الأطول ولكنها توفر مزيدًا من المقاومة وإمكانية تدهور الإشارة، لذا تجنب الطول المفرط — استخدم أقصر كابل يصل بشكل مريح من منفذ اللوحة الأم إلى محرك الأقراص دون شد أو انحناءات حادة.

مادة السترة

الغلاف الخارجي للكابل - الذي يتم تطبيقه بواسطة طارد الأسلاك والكابلات كطبقة البثق النهائية في إنشاءات الكابلات متعددة الطبقات - يحدد المرونة ومقاومة درجات الحرارة والمقاومة الكيميائية. تستخدم الكابلات القياسية مادة PVC، وهي مرنة وغير مكلفة. بالنسبة للبيئات ذات درجات الحرارة المرتفعة (مثل الخوادم المثبتة على حامل كثيفة أو العبوات الصناعية)، ابحث عن الكابلات ذات أغطية LLDPE أو FEP، والتي توفر مقاومة أفضل للحرارة وانخفاض إطلاق الغازات - إطلاق أبخرة كيميائية يمكن أن تلوث الأجهزة الإلكترونية الحساسة بمرور الوقت في حاويات محكمة الغلق.

العلامة التجارية والشهادة

تستخدم الكابلات من العلامات التجارية المعروفة مثل Sabrent، وStarTech، وRosewill، وMonoprice خطوط تصنيع ذات مراقبة جودة متسقة، بما في ذلك قياس القطر الداخلي أثناء البثق واختبار الاستمرارية بنسبة 100% بعد التجميع. تتخطى الكابلات العامة التي لا تحتوي على علامة تجارية هذه الخطوات. تشير قائمة UL (لأسواق أمريكا الشمالية) وعلامة CE (للأسواق الأوروبية) إلى أن الكابل يلبي الحد الأدنى من معايير السلامة الكهربائية والبناء.

كيف to Properly Connect and Route SATA Cables

التثبيت الصحيح مهم بقدر جودة الكابل. إن الكابل عالي الجودة الذي تم تركيبه بلا مبالاة لا يعمل بشكل أفضل من الكابل الرخيص.

1. حدد منافذ SATA الخاصة باللوحة الأم. توجد عادةً على طول الحافة اليمنى للوحة في أنظمة ATX، والتي تحمل علامات SATA0 إلى SATA5 أو ما شابه ذلك. استخدم المنافذ ذات الأرقام الأقل أولاً؛ غالبًا ما تكون متصلة بوحدة تحكم SATA الأساسية، والتي توفر أفضل أداء ودعم أولوية التمهيد.
2. قم بتوصيل كابل البيانات. يتم ربط موصل بيانات SATA بحز على شكل حرف L بحيث لا يمكن إدخاله إلا في اتجاه واحد. اضغط عليه بقوة في منفذ بيانات محرك الأقراص حتى تشعر أنه جالس بالكامل. في حالة استخدام كابل قفل، قم بتشغيل المزلاج.
3. قم بتوصيل كابل الطاقة. يتم أيضًا ربط موصل الطاقة SATA ذو 15 سنًا ويتم إدخاله في اتجاه واحد فقط. فهو يتطلب قوة إدخال أكبر من تلك التي يتطلبها موصل البيانات نظرًا لمساحة التلامس الأكبر — استخدم ضغطًا متساويًا ثابتًا بدلاً من هز الموصل، مما قد يؤدي إلى ثني أو تشقق غلاف الموصل.
4. قم بتوجيه الكابل دون انحناءات حادة. حافظ على نصف قطر انحناء لا يقل عن 25 مم (حوالي 1 بوصة) في جميع النقاط على طول الكابل. تكون الكابلات المسطحة معرضة بشكل خاص للالتواء - إذا كان موصل الزاوية اليمنى متاحًا، فاستخدمه بالقرب من طرف محرك الأقراص للتخلص من الانحناء عند نقطة دخول الموصل حيث تنشأ معظم حالات الفشل.
5. تأمين طول الكابل الزائد. استخدم روابط الكابلات أو أشرطة الفيلكرو لتجميع الكابلات الزائدة بعيدًا عن المراوح ومسارات تدفق الهواء. يمكن أن ينجذب كابل SATA غير المؤمن إلى شفرة المروحة، مما يتسبب في تلف الكابل وفشل المروحة.
6. التحقق في BIOS بعد التمهيد. بعد التثبيت، أدخل نظام BIOS/UEFI وتأكد من ظهور محرك الأقراص في قائمة أجهزة التخزين. إذا لم يحدث ذلك، فتحقق من توصيلات الكابلات قبل افتراض وجود مشكلة في محرك الأقراص أو اللوحة الأم.

سلسلة التصنيع وراء كل كابل SATA

لفهم ما يفعله كابل SATA بشكل كامل وسبب أهمية الجودة، من المفيد تتبع عملية الإنتاج التي قامت بإنشائه. يمر كبل SATA واحد عبر مراحل تصنيع متعددة قبل أن يصل إلى أيدي صانع الكمبيوتر.

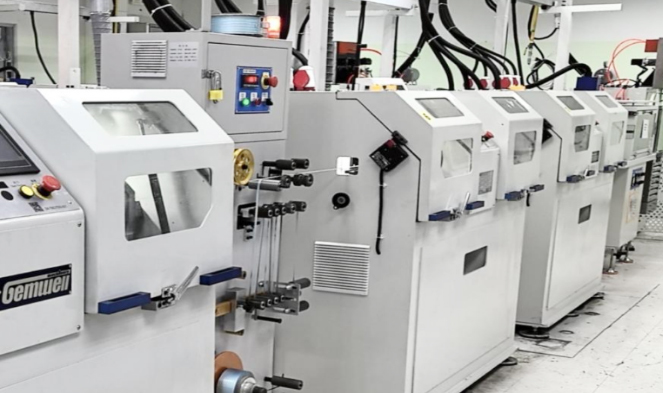

يبدأ الأمر بقضيب نحاسي، يتم سحبه للأسفل من خلال آلة سحب الأسلاك إلى مقياس AWG المستهدف. يمر السلك المسحوب بعد ذلك عبر جهاز بثق الأسلاك والكابلات، حيث يتم تطبيق العزل الحراري. في الطارد أحادي اللولب - وهو النوع الأكثر شيوعًا في تصنيع الكابلات - يتم تغذية مركب العزل على شكل حبيبات في برميل ساخن، ويتم صهره ودفعه من خلال قالب متقاطع يغطي السلك أثناء تحركه. عادةً ما تعمل سرعات الخط للأسلاك ذات القياس الدقيق مثل 28 AWG عند 100-600 متر في الدقيقة ، مع التحكم في درجة حرارة الطارد وسرعة المسمار بعناية للحفاظ على سمك العزل المتسق.

بعد البثق، يتم تجميع الموصلات المعزولة - إما يتم وضعها بشكل مسطح لبناء الكابلات المسطحة أو يتم لفها في أزواج لبناء الكابلات المستديرة. تتبع تكوينات الزوج الملتوي معدلات تطور محددة (دورات لكل وحدة طول) للتحكم في المعاوقة التفاضلية. يمكن بعد ذلك تمرير الموصلات المجمعة عبر سلك ثانٍ وطارد الكابلات لتطبيق غلاف خارجي شامل.

يتبع إنهاء الموصل: يتم قطع أطراف الكابل حسب الطول، وتجريدها، وتجعيدها أو تشكيلها بشكل زائد باستخدام مبيت موصل SATA البلاستيكي. يتم بعد ذلك اختبار المجموعة بأكملها للتأكد من الاستمرارية والقصر وفي بعض الحالات خصائص المعاوقة عالية التردد باستخدام معدات قياس الانعكاس في المجال الزمني (TDR).

تتم هذه العملية برمتها - بدءًا من خط بثق الأسلاك والكابلات وحتى الكابلات النهائية - إلى حد كبير في منشآت في جميع أنحاء الصين وتايوان وفيتنام والهند بشكل متزايد. يكمن الفرق بين كبل 2 دولار وكابل 7 دولارات عادةً في خطوات مراقبة الجودة التي يتم تنفيذها ومدى إحكام مراقبة عملية بثق الأسلاك والكابلات أثناء الإنتاج.
