كيفية صنع سلك إيثرنت: دليل خطوة بخطوة

يعد إنشاء سلك Ethernet الخاص بك أمرًا سهلاً بمجرد فهم تسلسل الأسلاك والأدوات المناسبة ومعيار الكابل الذي تحتاجه. تستغرق العملية برمتها أقل من 10 دقائق لكل كابل بمجرد أن تكون المواد جاهزة. يمكنك تجعيد موصلات RJ45 على كل طرف من طرفي كابل مزدوج مجدول، باتباع معيار الأسلاك T568أ أو T568B، ثم التحقق من الاتصال باستخدام جهاز اختبار الكابل. هذه هي الإجابة القصيرة. يتعمق باقي هذا الدليل في كل خطوة، وكل متغير، وكل خطأ يستحق تجنبه.

سواء كنت تدير معملًا منزليًا، أو تقوم بتوصيل الأسلاك في مكتب، أو تستبدل كابل تصحيح تالفًا، فإن بناء سلك Ethernet الخاص بك يمنحك تحكمًا دقيقًا في الطول، والقدرة على اختيار مواد عالية الجودة، وفهمًا حقيقيًا لما يوجد داخل الكابل الذي تثق به مع شبكتك.

ما هو موجود بالفعل داخل كابل إيثرنت

قبل أن تقوم بتجعيد أي شيء، من المفيد أن تعرف ما الذي تعمل به. يحتوي كابل إيثرنت القياسي على أربعة أزواج ملتوية من الأسلاك النحاسية - إجمالي ثمانية موصلات . التواء مقصود. يتم لف كل زوج بمعدل مختلف قليلاً لإلغاء التداخل الكهرومغناطيسي (EMI) من الأزواج المجاورة، وهي خاصية تسمى إلغاء الحديث المتبادل.

عادةً ما يكون الغلاف الخارجي للكابل - الجزء الذي تراه وتتعامل معه - مصنوعًا من مادة PVC أو مركب خالٍ من الهالوجين منخفض الدخان (LSZH). يتم إنتاج هذه السترة بأطوال متواصلة باستخدام أ آلة بثق الأسلاك والكابلات ، آلة تقوم بإذابة المادة العازلة ودفعها حول الموصلات النحاسية أثناء مرورها عبر القالب. يؤثر توحيد وسمك هذه السترة المبثوقة بشكل مباشر على مرونة الكابل، ومقاومته لدرجات الحرارة القصوى، وقدرته على تلبية تقييمات السلامة من الحرائق مثل CM، أو CMR، أو CMP.

داخل السترة، يتم أيضًا تغليف كل موصل فردي بطبقة رقيقة من العزل البلاستيكي الملون - يتم تطبيقه مرة أخرى بواسطة أ آلة بثق الأسلاك والكابلات أثناء التصنيع. هذا الترميز اللوني هو ما يتيح لك متابعة مخططات الأسلاك T568A وT568B بدقة عند إنهاء الكابل يدويًا.

فئات كابلات إيثرنت ومواصفاتها

بالنسبة لمعظم مشاريع سلك إيثرنت DIY، Cat6 هو المكان المثالي العملي . إنه متاح على نطاق واسع، ويتعامل مع سرعات جيجابت على مسافة 100 متر كاملة، ويدعم 10 جيجابت في الثانية على مسافات أقصر، وتكلفته أكثر بشكل طفيف فقط من Cat5e. يستحق Cat6A التفكير في ما إذا كنت تقوم بتثبيت دائم على الحائط وتريد التدقيق المستقبلي بسرعة 10 جيجابت في الثانية عبر 100 متر كاملة.

الأدوات والمواد التي تحتاجها قبل البدء

قطع الزوايا على الأدوات هو المكان الذي تبدأ فيه معظم كابلات Ethernet الفاشلة. التجعيد السيئ غير مرئي للعين ولكنه مدمر لسلامة الإشارة. إليك كل ما تحتاجه للقيام بهذه المهمة بشكل صحيح:

الأدوات الأساسية

• أداة العقص – هذه هي الأداة الأكثر أهمية. يطبق المكشكش السقاطي عالي الجودة (مثل تلك التي تصنعها Platinum Tools أو Klein Tools) ضغطًا متساويًا ومتسقًا عبر جميع المسامير الثمانية في وقت واحد. تعتبر أدوات التجعيد الرخيصة غير القابلة للسحب هي السبب الأول للاتصالات المتقطعة.
• متجرد الكابلات - أداة تعرية كابلات مخصصة تقوم بإزالة الغلاف الخارجي دون قطع عزل الموصل بالداخل. يمكنك استخدام سكين متعدد الاستخدامات في حالة الضرورة، لكن العزل الداخلي المشقوق يسبب دوائر قصيرة وتدهور الإشارة.
• مقص أو مقص سلكي مقطوع - لقص الموصلات بطول متساوي قبل إدخالها في موصل RJ45.
• جهاز اختبار الكابلات - غير قابل للتفاوض إذا كنت تصنع أكثر من كابل واحد. تبلغ تكلفة اختبار الاستمرارية الأساسي أقل من 20 دولارًا ويؤكد أن جميع المسامير الثمانية متصلة بشكل صحيح على كلا الطرفين.
• حاكم أو شريط قياس — لقياس طول الكابل بدقة والتأكد من أنك لم تقم بفك ما يزيد عن الكمية الموصى بها من الموصل في كل طرف.

المواد

• التخزين المؤقت لكابل إيثرنت - يمكنك الشراء بالقدم أو بمكبات بطول 250 قدمًا أو 500 قدم أو 1000 قدم وفقًا لنطاق مشروعك. سترة الكابل، يتم إنتاجها عبر أ الطارد الكابل أثناء التصنيع، يجب أن يتم وضع علامة عليها بتصنيف فئتها، ومقياس الموصل (عادةً 23 AWG لـ Cat6)، وأي قوائم أمان قابلة للتطبيق (CMR للناهض، وCMP للمساحات المكتملة).
• موصلات RJ45 - قم بشراء الموصلات التي تتوافق مع فئة الكابل الخاص بك. تتطلب كابلات Cat6 بموصلاتها ذات القطر الأكبر والخط الداخلي موصلات مصنفة من Cat6 مع قناة موصل أوسع. يؤدي استخدام موصلات Cat5e على كابل Cat6 إلى ملاءمة سيئة وتجعيد فاشل.
• أحذية تخفيف الضغط (اختياري) - تنزلق هذه الأكمام البلاستيكية فوق الكابل قبل تجعيده وتثبيته فوق موصل RJ45 لحماية الوصلة من الانحناء المتكرر.
• تسميات الكابل أو علامة - قم بتسمية طرفي كل كابل تقوم بإنشائه. وهذا يوفر ساعات من استكشاف الأخطاء وإصلاحها لاحقًا.

فهم معايير الأسلاك T568A وT568B

هذا هو المكان الذي يرتبك فيه الناس، لذا دعونا نسوي الأمر مباشرة. هناك نوعان من معايير الأسلاك المقبولة لكابلات Ethernet: T568A وT568B ، المحددة بواسطة معيار TIA/EIA-568. وهي تختلف فقط في ترتيب الأزواج البرتقالية والخضراء (الدبابيس 1 و2 و3 و6). كلاهما يعمل بشكل جيد مع شبكة جيجابت إيثرنت. الاختيار يهم فقط من أجل الاتساق داخل تثبيت واحد.

T568B هو المعيار الأكثر استخدامًا في الولايات المتحدة ، وخاصة في البيئات التجارية والمؤسسات. يُفضل T568A في التركيبات الحكومية (وهو محدد في بعض معايير شبكات الحكومة الفيدرالية الأمريكية) وهو المعيار المفضل تقنيًا بواسطة TIA للتركيبات الجديدة. من الناحية العملية، طالما أنك تستخدم نفس المعيار على طرفي الكابل المستقيم، فإنه يعمل.

دبوس T568B (من اليسار إلى اليمين، علامة التبويب متجهة للأسفل)

الكابلات المستقيمة مقابل الكابلات المتقاطعة

A كابل مباشر يستخدم نفس معيار الأسلاك (T568A أو T568B) على كلا الطرفين. هذا ما تفعله في كل موقف تقريبًا: توصيل جهاز كمبيوتر بمفتاح، أو محول بجهاز توجيه، أو مقبس حائط بلوحة توصيل. أ كابل كروس يستخدم T568A من أحد الطرفين وT568B من الطرف الآخر، مع تبديل أزواج الإرسال والاستقبال. تاريخيًا، كانت هناك حاجة إلى كابلات متقاطعة لتوصيل جهازي كمبيوتر مباشرة بدون مفتاح. اليوم، تدعم جميع بطاقات واجهة الشبكة (NIC) والمفاتيح الحديثة تقريبًا تقنية Auto-MDI/MDIX، التي تكتشف تلقائيًا نوع الكابل وتصححه، مما يجعل كابلات التوصيل المتصالبة قديمة في الغالب. ومع ذلك، فإن معرفة الفرق يمنع حدوث ارتباك عندما تواجه كبلًا متقاطعًا قديمًا في تثبيت قديم.

خطوة بخطوة: كيفية صنع سلك إيثرنت

اتبع هذه الخطوات بعناية. غالبًا ما يكون الفرق بين الكابل الذي يعمل بسرعات جيجابت والكابل الذي يفشل بسرعة 100 ميجابت في الثانية - أو لا يرتبط على الإطلاق - هو ملليمتر من الموصل المكشوف أو زاوية سلك واحد.

الخطوة 1: قطع الكابل إلى الطول

قم بقياس المسافة التي تحتاجها لتغطية الكابل وقطعه. أضف ما لا يقل عن 6 إلى 12 بوصة من الطول الإضافي لمراعاة النهايات في كل طرف ولإعطاء نفسك بعض الركود لإعادة الإنهاء في المستقبل في حالة فشل الموصل. الحد الأقصى لطول مقطع كابل إيثرنت واحد هو 100 متر (328 قدمًا) من Cat5e إلى Cat6A. يؤدي تجاوز هذا إلى توهين الإشارة والاتصالات غير الموثوقة.

إذا كنت تستخدم أحذية تخفيف الضغط، فقم بتمرير واحدة على الكابل الآن — قبل توصيل الموصل — لأنه لا يمكنك إضافتها بعد ذلك.

الخطوة 2: تجريد السترة الخارجية

استخدم متجرد الكابل الخاص بك للتسجيل والإزالة تقريبًا 1 إلى 1.5 بوصة (25 إلى 38 ملم) من الغلاف الخارجي من كل نهاية. سجل بلطف - أنت تقطع مادة الغلاف PVC أو LSZH التي تم تطبيقها بواسطة طارد الأسلاك والكابلات بسمك يمكن التحكم فيه، ولا يتطلب الأمر الكثير من الضغط. يكفي تدوير أداة التعرية حول الكابل مرة أو مرتين. اسحب قسم السترة المسجلة لكشف الأزواج الأربعة الملتوية بالداخل.

فحص الموصلات. إذا تم قطع أو قطع العزل الملون لأي سلك فردي، قم بقطع الكابل مرة أخرى وابدأ هذه الخطوة مرة أخرى. يتسبب العازل المسنن في حدوث ماس كهربائي بين الموصلات المتجاورة تحت إشارات التردد العالي للإيثرنت الحديثة.

تحتوي بعض كابلات Cat6 على شريحة بلاستيكية متقاطعة الشكل (تُسمى أيضًا فاصل أو حشو X) تعمل على طول الكابل لإبقاء الأزواج منفصلة فعليًا وتقليل التداخل. إذا كان لديك ذلك، قم بقصه مع قطع السترة باستخدام قصاصات متساطحة.

الخطوة 3: فك وترتيب الأزواج

قم بفك كل زوج من الأزواج الأربعة بعناية وقم بتصويب الموصلات الفردية. بالنسبة إلى T568B، قم بترتيبها من اليسار إلى اليمين بهذا الترتيب: برتقالي/أبيض، برتقالي، أخضر/أبيض، أزرق، أزرق/أبيض، أخضر، بني/أبيض، بني.

هذه هي الخطوة التي يتعثر فيها المبتدئين في أغلب الأحيان. خذ وقتك هنا. ضع الأسلاك بشكل مسطح في يدك وتحقق من التسلسل مرتين قبل المتابعة. سلك واحد منقول يعني أن الكابل لن يعمل - أو ما هو أسوأ من ذلك، أنه سيعمل بشكل متقطع، وهو ما يصعب تشخيصه.

لا تقم بفك موصل أكثر من اللازم. يحدد معيار TIA/EIA-568 الحد الأقصى للطول غير المجدول وهو 13 مم (حوالي نصف بوصة) لـ Cat6. يؤدي فك الالتواء المفرط إلى تدهور أداء التحدث المتبادل للكابل ويمكن أن يؤدي إلى فشل اختبار الشهادة حتى لو كان متصلاً بسرعات جيجابت أثناء الاختبار الأساسي.

الخطوة 4: تقليم الموصلات حتى الطول

أمسك جميع الموصلات الثمانية بشكل مسطح وحتى في يدك، مع الحفاظ على التسلسل الصحيح من اليسار إلى اليمين. باستخدام القصاصات المتساطحة، قم بقصها جميعًا بنفس الطول - تقريبًا 12 إلى 14 ملم (حوالي نصف بوصة) من حيث تنتهي السترة الخارجية. الهدف هو التدفق التام، حتى عبر جميع الأسلاك الثمانية. تعني الأطوال غير المتساوية أن بعض الموصلات لن تصل إلى الأطراف الموجودة في موصل RJ45، مما ينتج عنه دائرة مفتوحة على تلك الأطراف.

الخطوة 5: أدخل الموصلات في موصل RJ45

أمسك موصل RJ45 بحيث تكون علامة التبويب متجهة لأسفل والطرف المفتوح نحوك. قم بإدخال الموصلات الثمانية في القنوات الثمانية للموصل، مع الحفاظ على ترتيبها. ادفعهم بقوة على طول الطريق - يجب أن يلمس كل موصل الجدار الأمامي للموصل لدبابيس العقص لإجراء الاتصال المناسب.

قبل التجعيد، انظر إلى الجزء الأمامي من الموصل (النهاية حيث توجد المسامير). يجب أن ترى لونًا مختلفًا عند كل موضع دبوس، ويجب أن تكون الغلاف مرئيًا داخل قسم تخفيف الضغط الخلفي للموصل. إذا لم تكن الغلاف داخل الموصل، فلن يعمل تخفيف الضغط الميكانيكي بشكل صحيح، وسيكون الكابل هشًا عند تلك الوصلة.

استخدم موصلات المرور RJ45 إذا كنت تتعلم - فهي تحتوي على فتحة في المقدمة تتيح لك دفع الموصلات طوال الطريق ثم قص الفائض بعد العقص. من الأسهل تحميلها بشكل صحيح وتحقيق نتائج أكثر اتساقًا للمبتدئين.

الخطوة 6: تجعيد الموصل

أدخل موصل RJ45 المحمل في القالب المطابق الموجود في أداة العقص. اضغط على المقابض بقوة وبشكل كامل. سوف ينقر المكشكش المتصاعد ويحرر عند تطبيق ضغط كافٍ. يتطلب المكشكش غير المتصاعد منك الحكم على الضغط من خلال الشعور - اضغط بقوة كافية بحيث يتم دفع جميع المسامير الثمانية بالكامل إلى عزل الموصل ويتم ضغط لسان تخفيف الضغط بالكامل على غلاف الكابل.

إذا كنت تستخدم موصل عبور، فقم بقص الموصل الزائد الذي يبرز من الأمام باستخدام القصاصات المتسطحة. يجب أن يكون الوجه المشذب متسقًا مع واجهة الموصل.

كرر جميع الخطوات للطرف الآخر من الكابل. بالنسبة للكابل المباشر، استخدم نفس معيار الأسلاك (T568B أو T568A) على كلا الطرفين.

الخطوة 7: اختبار الكابل

قم بتوصيل طرفي الكابل النهائي بجهاز اختبار الكابل. يرسل جهاز الاختبار إشارة عبر كل من الأطراف الثمانية بالتسلسل ويؤكد أن كل طرف على أحد الطرفين يتصل بالدبوس المقابل على الطرف الآخر، وأنه لا يوجد أي دبابيس قصيرة معًا. تعني نتيجة النجاح في اختبار الاستمرارية الأساسي ما يلي:

• جميع الموصلات الثمانية متصلة بشكل صحيح (لا يوجد فتح)
• لا يتم عبور أو تبديل أي موصلات
• لا يتم اختصار أي موصلات لبعضها البعض

لا يتحقق اختبار الاستمرارية الأساسي من خصائص الأداء مثل التوهين أو فقدان العودة أو الحديث المتبادل القريب (NEXT). بالنسبة لعمليات تركيب البنية التحتية الحيوية، تقوم جهة اعتماد الكابلات الاحترافية (مثل تلك التي تصنعها Fluke Networks) بإجراء اختبارات شهادة TIA-568 الكاملة. تبلغ تكلفة هذه الأجهزة عدة آلاف من الدولارات وعادةً ما يتم استئجارها أو امتلاكها بواسطة مثبتي الشبكات المحترفين.

كيف يؤثر تصنيع الكابلات على الكابلات التي تشتريها وتستخدمها

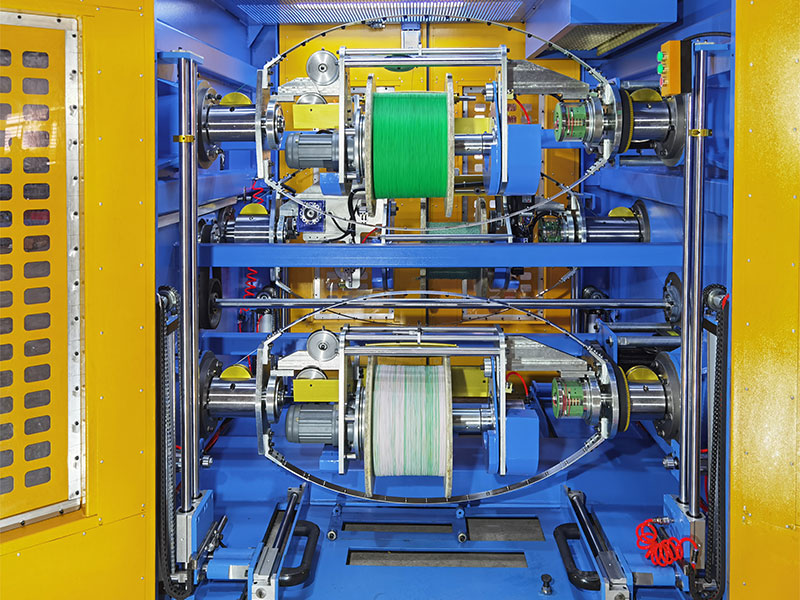

عند شراء بكرة كابل Cat6 أو Cat6A، يتم تحديد جودة هذا الكابل إلى حد كبير من خلال كيفية تصنيعه - وتحديدًا من خلال دقة وحالة الكابل. آلة بثق الأسلاك والكابلات تستخدم لتطبيق العزل على الموصلات، والمعدات المستخدمة للتحكم في وضع ملتوي لكل زوج.

تعمل آلة بثق الأسلاك والكابلات عن طريق إذابة مركب العزل الحراري (PVC أو البولي إيثيلين أو مادة LSZH) وإجبارها على المرور عبر قالب متقاطع حول موصل متحرك. يتحكم الطارد في سماكة وتركيز الطبقة العازلة بتفاوتات مشددة للغاية. بالنسبة لموصلات كابل إيثرنت، يؤثر سمك العزل بشكل مباشر على ثابت العزل الكهربائي للكابل، والذي يحدد سرعة انتشار الإشارة والمقاومة. يجب أن يحافظ كابل Cat6 على مقاومة مميزة تبلغ 100 أوم ±15% عبر نطاق التردد الخاص بها - وهي مواصفات تعتمد كليًا على هندسة العزل المتسقة من طارد الكابل.

ولهذا السبب يوجد فرق كبير بين الكابلات ذات الأسماء التجارية المتميزة والكابلات الرخيصة التي لا تحمل أسماء والتي يتم شراؤها من موردين لم يتم التحقق منهم. قد تحتوي الكابلات المصنوعة على أجهزة بثق سيئة الصيانة أو منخفضة الدقة على سماكة عزل غير متناسقة، أو موصلات بعيدة عن المركز (تركيز ضعيف)، أو سمك جدار غلاف متغير - كل ذلك يمكن أن يتسبب في فشل الكابل في معايير الأداء حتى لو اجتاز اختبار الاستمرارية الأساسي. قد يفشل الكبل الذي يبدو أنه يعمل بسرعة 100 ميجابت في الثانية في الحفاظ على 1 جيجابت في الثانية أو 10 جيجابت في الثانية بشكل موثوق بسبب عدم تناسق التصنيع.

بالإضافة إلى ذلك، تقوم بعض الشركات المصنعة للكابلات ذات الميزانية المحدودة باستبدال موصلات الألومنيوم المكسوة بالنحاس بالنحاس الصلب. التقييم القطري المشترك لديه ما يقرب من 60٪ من موصلية النحاس النقي ومقاومة أعلى وأداء أسوأ بكثير في تطبيقات الطاقة عبر إيثرنت (PoE) حيث يجب أن يحمل الكابل البيانات والطاقة الكهربائية. تأكد دائمًا من أن الكابل الذي تشتريه يحمل علامة "BC" (النحاس العاري) بدلاً من "CCA" إذا كان الأداء وتوافق PoE مهمًا.

كبل الموصل الصلب مقابل كابل الموصل الذي تقطعت به السبل: أيهما يجب استخدامه

يتوفر كابل Ethernet في بنائين موصلين: صلب ومجدول. وهذا التمييز مهم أكثر مما يدركه معظم الناس.

كابل موصل صلب

عادةً ما يكون كل واحد من الموصلات الثمانية عبارة عن سلك نحاسي واحد 23 AWG لـ Cat6 . تم تصميم كابل الموصل الصلب للتركيبات الدائمة: حيث يمر عبر الجدران، والأسقف، والقناة، وبين لوحات التصحيح والرافعات الأساسية. يتمتع بأداء كهربائي فائق عند الترددات العالية (توهين أقل، وخصائص أفضل للحديث المتبادل)، ولكنه أكثر صلابة وأكثر عرضة لإجهاد الموصل إذا تم ثنيه بشكل متكرر. لا ينبغي استخدام كبل الموصل الصلب في التطبيقات التي يتم فيها تحريك الكبل أو لفه أو ثنيه بشكل منتظم عند الموصلات.

كابل موصل مجدولة

يتكون كل موصل من عدة خيوط نحاسية رفيعة مجمعة معًا، عادةً 7 خيوط لكل موصل. يتميز الكابل المجدول بأنه أكثر ليونة ومرونة ويتحمل الانحناء المتكرر دون أن ينكسر - مما يجعله الخيار الصحيح لكابلات التصحيح: الكابل القصير بين مقبس الحائط والكمبيوتر، أو بين منفذ لوحة التوصيل ومنفذ التبديل. يتمتع الكبل المجدول بمقاومة أعلى قليلاً لكل وحدة طول من الكبل الصلب، ولكن عند أطوال كابل التصحيح (عادةً أقل من 5 أمتار)، يكون هذا الاختلاف ضئيلًا.

بالنسبة لأسلاك Ethernet التي تستخدمها بنفسك والمستخدمة ككابلات توصيل، استخدم كابل موصل مجدول. لتوصيل الأسلاك الهيكلية الدائمة داخل الجدران، استخدم كابل موصل صلب.

الكابل المحمي مقابل الكابل غير المحمي: عندما تكون الحماية مهمة

معظم كابلات Ethernet المستخدمة في المنازل والمكاتب هي UTP - Unshielded Twisted Pair. يوفر بناء الزوج الملتوي وحده رفضًا مناسبًا للضوضاء لمعظم البيئات. يضيف الكابل المحمي طبقة واحدة أو أكثر من الدرع المعدني — رقائق معدنية، أو تجديل، أو كليهما — حول الأزواج أو حول حزمة الكابل بأكملها.

يتطلب الكبل المحمي موصلات RJ45 محمية، ويجب توصيل الدرع بأرضية مناسبة من أحد طرفيه (عادةً عند لوحة التصحيح أو المفتاح). يمكن أن يؤدي الدرع المؤرض بشكل غير صحيح إلى إحداث ضوضاء بدلاً من القضاء عليها - وهي ظاهرة تسمى الحلقة الأرضية. للاستخدام المنزلي والمكاتب القياسية، يكفي كابل UTP مع التثبيت المناسب لجميع تطبيقات جيجابت و10 جيجابت الحديثة.

الأخطاء الشائعة وكيفية إصلاحها

تعود معظم كبلات DIY Ethernet الفاشلة إلى مجموعة صغيرة من الأخطاء المتكررة. فمعرفتها مسبقًا توفر الوقت والمواد المهدرة.

الأسلاك خارج الترتيب

الخطأ الأكثر شيوعا. الزوج المنقول يعني أن جهاز اختبار الكابل يظهر خطأ "معكوس" أو "زوج منقسم". يعد الزوج المنفصل أمرًا خبيثًا بشكل خاص: قد يتم ربط الكبل بسرعات منخفضة ولكنه يفشل تحت الحمل عند جيجابت لأن الأزواج غير متطابقة بشكل صحيح. تحقق دائمًا من تسلسل الأسلاك قبل العقص. لا يوجد حل سوى قطع الموصل وإعادة إنهائه.

الموصلات لا تصل إلى مقدمة الموصل

إذا لم تصل الموصلات إلى الجدار الأمامي لمبيت RJ45، فلن تخترق دبابيس العقص المادة العازلة ولن تتلامس مع النحاس. والنتيجة هي دائرة مفتوحة على تلك المسامير. انظر إلى الجزء الأمامي من الموصل في ضوء جيد قبل تجعيده - يجب أن ترى كل لون موصل في فتحة الدبوس المقابلة له. إذا لم يكن الأمر كذلك، فادفع الكابل مرة أخرى وتحقق من وجود أي موصل أقصر أو منحني للخلف.

السترة ليست داخل الموصل

يجب أن يمتد الغلاف الخارجي إلى الجزء الخلفي من موصل RJ45 بحيث يمسك به لسان تخفيف الضغط أثناء العقص. إذا قمت بتجريد الكثير من السترة، فسيتم توصيل الموصلات عند دبابيس الموصل ولكن السترة ستطفو بحرية، مما يخلق نقطة ضعف ميكانيكية ستفشل عند سحب الكابل أو ثنيه. اقطع الكابل مرة أخرى، وأعد تجريده مع إزالة الغلاف بشكل أقل، ثم أعد إنهائه.

ضغط تجعيد غير كاف

يمكن أن يؤدي التجعيد الذي يبدو مكتملاً ولكن لم يتم الضغط عليه بشكل كامل إلى اتصالات متقطعة يصعب تشخيصها للغاية - يمر الكبل بجهاز اختبار أساسي في لحظة ويفشل تحت تحميل الشبكة في اللحظة التالية. استخدم مكشكشًا عالي الجودة يضمن الضغط الكامل قبل إطلاقه. إذا كنت تستخدم أداة غير سقاطة وكان لديك أي شك، فاضغط بقوة ثانية.

الإفراط في فك الأزواج

يؤدي فك أكثر من 13 ملم من الموصل عند نقطة النهاية إلى تدهور أداء الحديث المتبادل. لن يتسبب هذا في فشل الكابل في اختبار الاستمرارية، ولكنه سيؤدي إلى فشل الكابل في الحصول على شهادة الأداء من الفئة 6. بالنسبة للاستخدام المنزلي، قد يكون التأثير غير مرئي، ولكن في بيئات لوحة التصحيح عالية الكثافة أو تشغيل الكابلات الطويلة، يمكن أن يكون الفك المفرط هو الفرق بين التشغيل الموثوق به بسرعة 1 جيجابت في الثانية والأخطاء المتكررة.

كابلات إيثرنت خارجية ومتخصصة

كابل إيثرنت الداخلي القياسي غير مناسب للاستخدام الخارجي أو للدفن المباشر. الغلاف PVC المستخدم في الكابل الداخلي يمتص الرطوبة بمرور الوقت ويتحلل في ضوء الأشعة فوق البنفسجية. بالنسبة للجري في الهواء الطلق - بين المنزل ومرآب منفصل، على سبيل المثال - تحتاج إلى كابل مصمم خصيصًا للتعرض للخارج.

كابل إيثرنت مصنف للاستخدام الخارجي يستخدم مركب سترة مثبت للأشعة فوق البنفسجية، عادة ما يكون من البولي إيثيلين الأسود أو مزيج من PVC المقاوم للأشعة فوق البنفسجية، ويتم تطبيقه عبر طارد الأسلاك والكابلات المصمم لمقاومة البيئة. تتضمن بعض الكابلات الخارجية أيضًا مادة هلامية مانعة للماء أو مركب غمر حول الأزواج لمنع انتقال الرطوبة إلى قلب الكابل.

كابل الدفن المباشر يذهب إلى أبعد من ذلك: فهو مصمم ليتم دفنه في الأرض بدون قناة. عادةً ما تحتوي على سترة أكثر سمكًا، ونواة مملوءة بالهلام، وأحيانًا طبقة درع إضافية (الفولاذ أو الألومنيوم) للحماية من الأضرار الميكانيكية الناجمة عن الصخور أو القوارض. يتم إنتاج الغلاف الخارجي للكابل المدرع في طبقتين بواسطة طارد الكابل - طبقة داخلية فوق الدرع وطبقة واقية خارجية - مما يجعله أكثر متانة بشكل ملحوظ من الكابل القياسي.

بالنسبة للتركيبات الهوائية (التي تعمل بين المباني عبر كابل معلق بين الأعمدة)، تحتاج إلى كابل إيثرنت ذاتي الدعم ، والذي يتضمن سلك مراسلة فولاذيًا مدمجًا في الغلاف أو مجمعًا بجانب الكابل. يتحمل سلك المراسلة هذا التوتر الميكانيكي للامتداد، مما يحمي موصلات الإيثرنت من التمدد.

عند إنهاء كابل خارجي أو مدفون مباشرة بموصلات RJ45 عند نقاط التحول (حيث يدخل الكابل إلى المبنى، على سبيل المثال)، استخدم صناديق التوصيل المقاومة للعوامل الجوية أو مجموعات الوصلات المملوءة بالهلام محكمة الغلق بشكل صحيح لمنع دخول الرطوبة عند نقاط الاتصال. موصلات RJ45 نفسها ليست مقاومة للماء ويجب عدم تركها معرضة للطقس أبدًا.

اعتبارات الطاقة عبر الإيثرنت عند صنع الكابلات الخاصة بك

توفر الطاقة عبر إيثرنت (PoE) الطاقة الكهربائية للتيار المستمر من خلال نفس الكابل الذي يحمل بيانات الشبكة، مما يلغي الحاجة إلى مصدر طاقة منفصل في أجهزة مثل كاميرات IP ونقاط الوصول اللاسلكية وهواتف VoIP وأجهزة استشعار إنترنت الأشياء. إذا كنت تصنع أسلاك Ethernet التي ستحمل PoE، فهناك عوامل إضافية يجب أخذها في الاعتبار.

يمكن لمعيار IEEE 802.3bt (PoE) تقديم ما يصل إلى 90 واط من الطاقة لكل منفذ عبر جميع الأزواج الأربعة. عند مستويات الطاقة هذه، تكون مقاومة الموصل مهمة بشكل كبير. يؤدي تبديد الطاقة في الكابل (فقدان I²R) إلى ارتفاع درجة حرارة الكابل، كما أن الكابل الذي يتم تسخينه في حزمة مع كابلات أخرى يسخن بشكل أكبر. يشتمل معيار 802.3bt على إرشادات خفض الأداء التي تحدد مدى قربك من الحد الأقصى لتصنيف المسافة الذي يمكنك من خلاله تشغيل كابلات PoE المجمعة بشكل موثوق.

استخدم فقط الموصلات النحاسية العارية الصلبة لتطبيقات PoE. لا يُنصح بشكل صريح باستخدام موصلات الألمنيوم المكسوة بالنحاس في PoE بسبب مقاومتها العالية وميلها إلى الفشل عند نقاط التجعيد تحت التدوير الحراري الذي يسببه تيار PoE. من المعروف أن بعض محاقن PoE تؤدي إلى إتلاف أو تدمير كابلات CCA بمرور الوقت.

بالنسبة لتطبيقات PoE عالية الطاقة، يُفضل كابل Cat6A على Cat6 ليس فقط لأدائه بسرعة 10 جيجابت في الثانية ولكن لأن موصلاته ذات المقياس الأكبر (23 AWG، مثل Cat6، ولكن مع اتساق بناء أفضل) وتفاوتات التصنيع الأكثر صرامة - بما في ذلك هندسة العزل الأكثر اتساقًا من طارد الكابل أثناء الإنتاج - تؤدي إلى مقاومة أقل وأكثر قابلية للتنبؤ بها لكل طول وحدة.

الإنهاء بمقابس الحائط ولوحات التصحيح بدلاً من مقابس RJ45

لا يحتاج كل كابل Ethernet إلى موصل تجعيد RJ45. عادةً ما تؤدي تركيبات الأسلاك الهيكلية إلى إنهاء تشغيل الكابلات الدائمة إلى مقابس حجر الزاوية المثبتة في لوحات الحائط، أو إلى منافذ لوحة التوصيل ذات 110 ثقبًا. يستخدم كلا النوعين من الإنهاء أداة مثقبة بدلاً من المكشكش.

توجد أداة مثقبة للأسفل وتقطع الموصل إلى طرف مشقوق بحركة واحدة. تقطع الفتحة خلال عزل الموصل وتتصل بالنحاس العاري، على غرار كيفية عمل دبابيس IDC (اتصال إزاحة العزل) في موصل RJ45 أثناء العقص. يتم تمييز مقابس Keystone برموز الألوان T568A وT568B، لذا ما عليك سوى اتباع مخطط الألوان المطبوع على المقبس نفسه.

استخدم شفرة مثقبة 110 مصنفة لفئة الكابلات التي تقوم بإنهائها. يمكن للشفرات التي يتم ارتداؤها نتيجة الاستخدام أو من النوع غير الصحيح أن تنتج نهايات سيئة تجتاز اختبار الاستمرارية ولكنها تفشل في الحصول على شهادة الأداء. تستخدم مقابس Cat6A عالية الجودة تصميمًا مفصليًا أو بدون أدوات يحافظ على تطور الزوج بالقرب من نقطة النهاية قدر الإمكان، مما يحافظ على أداء الحديث المتبادل الذي تم تصميم بناء الكابل - الذي يتم التحكم فيه بعناية أثناء عملية بثق الأسلاك والكابلات في المصنع - لتحقيقه.
