كم من الوقت يستمر السلك؟ العمر الافتراضي حسب النوع والتطبيق

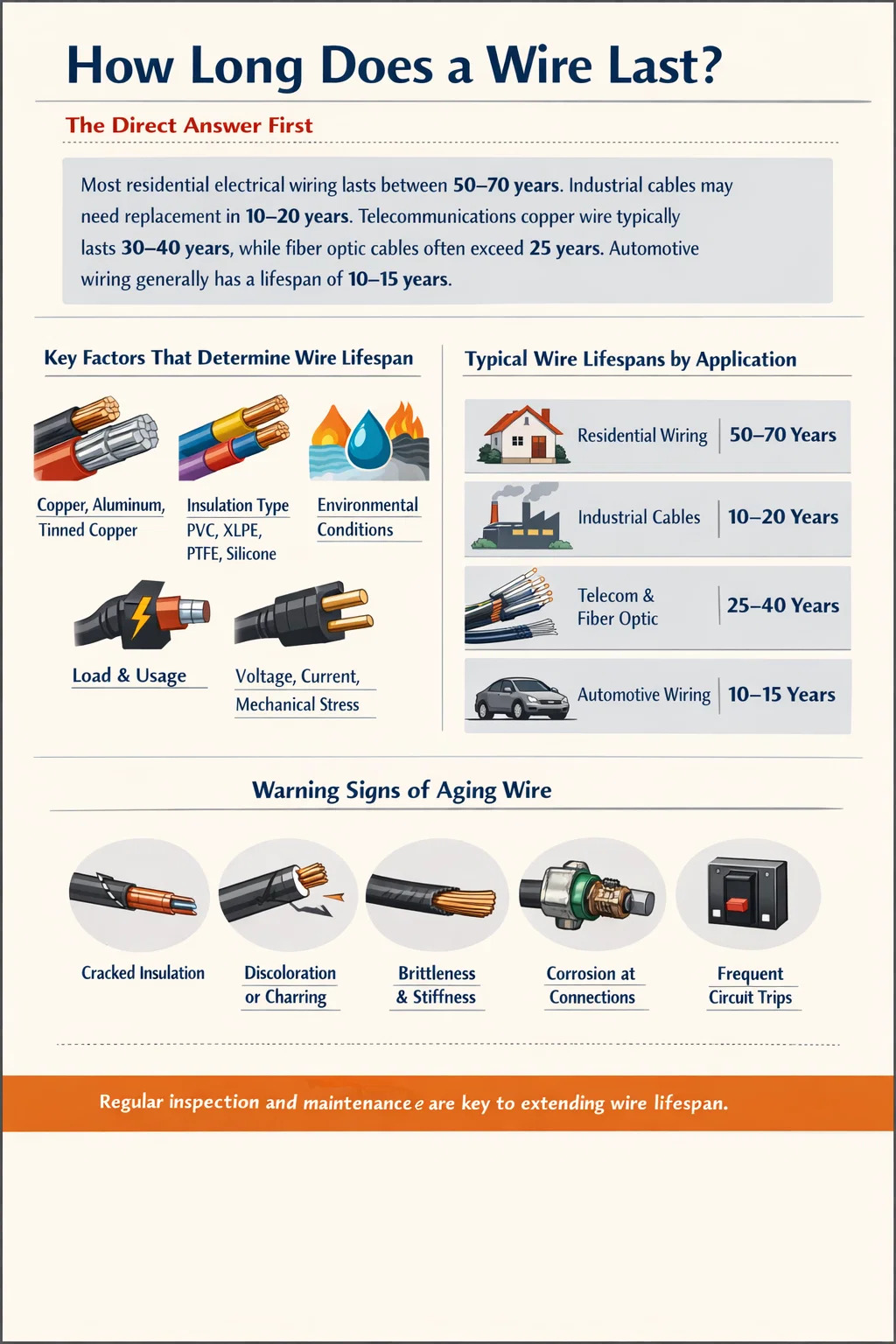

كم من الوقت يستمر السلك؟ الجواب المباشر أولا

يعتمد العمر الافتراضي للسلك بشكل كبير على المادة ونوع العزل وبيئة التشغيل وظروف الحمل - ولكن كمعيار عملي، تدوم معظم الأسلاك الكهربائية السكنية ما بين 50 إلى 70 عامًا ، في حين أن الكابلات الصناعية في البيئات الصعبة قد تحتاج إلى الاستبدال خلال فترة تتراوح بين 10 إلى 20 عامًا. غالبًا ما تظل الأسلاك النحاسية للاتصالات تعمل لمدة تتراوح بين 30 إلى 40 عامًا، في حين يمكن أن تتجاوز كابلات الألياف الضوئية 25 عامًا بأقل قدر من التدهور. عادةً ما يتمتع السلك المصمم لتطبيقات السيارات بعمر خدمة مقدر يتراوح من 10 إلى 15 عامًا، على الرغم من أن الأداء في العالم الحقيقي يختلف بشكل كبير بناءً على دورة الحرارة والاهتزاز والتعرض للسوائل.

هذه الأرقام ليست تعسفية. إنها تعكس عقودًا من البيانات الميدانية وأبحاث علوم المواد والمعايير الهندسية التي وضعتها هيئات مثل الكود الكهربائي الوطني (NEC) وIEC وUL. إن فهم ما يقصر أو يطيل عمر الأسلاك لا يقل أهمية عن معرفة الأرقام الأساسية - ويبدأ هذا الفهم في مرحلة التصنيع، وتحديدًا في كيفية قيام آلة بثق الأسلاك والكابلات بتشكيل العزل والغلاف الذي يحمي الموصل طوال فترة خدمته.

العوامل الرئيسية التي تحدد عمر الأسلاك

لا يوجد متغير واحد يحدد المدة التي سيستمر فيها السلك. بل إن العمر الافتراضي هو نتاج عوامل متفاعلة متعددة، يمكن لكل منها أن يغير نافذة الخدمة المتوقعة بشكل كبير. فيما يلي تفصيل لأهمها:

مادة الموصل

يظل النحاس هو المعيار الذهبي للموصلات الكهربائية. إنه يوفر موصلية ممتازة، ويقاوم التآكل بشكل أفضل من العديد من البدائل، ويحافظ على السلامة الهيكلية في ظل التدوير الحراري. يمكن أن يستمر السلك النحاسي في بيئة يتم التحكم في مناخها بشكل صحيح لأكثر من 100 عام — نادرًا ما يفشل الموصل نفسه؛ العزل من حوله يفعل. سلك الألومنيوم، الذي غالبًا ما يستخدم في الدوائر الفرعية السكنية في الستينيات والسبعينيات، أكثر عرضة للأكسدة عند نقاط الاتصال ويتوسع وينكمش بشكل كبير مع التغيرات في درجات الحرارة، مما يساهم في فشل الاتصال الذي يقلل من عمر الخدمة الفعال إلى 30 إلى 50 عامًا في بعض السياقات السكنية. توفر الموصلات النحاسية والمطلية بالفضة، المستخدمة في التطبيقات البحرية وعالية التردد على التوالي، فوائد محددة في مقاومة التآكل والتي تعمل على إطالة العمر في تلك البيئات المستهدفة.

مواد العزل والتغليف

يكون العزل دائمًا هو العنصر الأول الذي يتحلل. PVC (كلوريد البوليفينيل) هو المادة العازلة الأكثر استخدامًا على مستوى العالم. يحمل العزل PVC القياسي أ تتراوح درجة الحرارة المقدرة من -15 درجة مئوية إلى 70 درجة مئوية وتظهر عادةً علامات التقصف أو التشقق بعد 20 إلى 40 عامًا في التطبيقات القياسية. يوفر البولي إيثيلين المتقاطع (XLPE) مقاومة حرارية فائقة - تصل إلى 90 درجة مئوية بشكل مستمر - ويقاوم الهجوم الكيميائي بشكل أفضل بكثير من PVC القياسي. يتم تصنيف الكابلات المعزولة بـ XLPE في المنشآت الصناعية أو تحت الأرض بشكل متكرر لمدة تتراوح بين 30 إلى 40 عامًا من الخدمة. يمكن لعزل مطاط السيليكون، المستخدم في البيئات ذات درجات الحرارة العالية مثل الأفران أو حجرات المحرك، التعامل مع درجات حرارة تصل إلى 180 درجة مئوية والاحتفاظ بالمرونة عبر نطاق درجات حرارة أوسع، مما يمنحه ميزة متخصصة في البيئات الحرارية الصعبة. يمكن لعزل بتف (تفلون)، المستخدم في مجال الطيران والمعالجة الكيميائية، أن يتحمل درجات حرارة تصل إلى 260 درجة مئوية وله خمول كيميائي يجعله مقاومًا لجميع المذيبات الصناعية تقريبًا.

تؤثر جودة قذف العزل بشكل مباشر على هذه النتائج. إن جهاز بثق الأسلاك والكابلات الذي يحافظ على درجة حرارة ذوبان دقيقة، وسرعة خط ثابتة، وضغط القالب الموحد سوف ينتج عزلًا بسماكة جدار موحدة - وهو مؤشر رئيسي لكل من الأداء الكهربائي وطول العمر. تخلق البقع الرقيقة في العزل نقاط ضعف عازلة حيث يتركز إجهاد الجهد، مما يؤدي إلى تسريع الانهيار.

درجة حرارة التشغيل

الحرارة هي العدو الرئيسي لعزل الأسلاك. توضح معادلة أرينيوس، المطبقة على تقادم الكابلات، أنه مقابل كل زيادة بمقدار 10 درجات مئوية في درجة حرارة التشغيل فوق الحد الأقصى المقدر، ينخفض ​​عمر العزل إلى النصف تقريبًا. وهذا يعني أن الكابل الذي تم تصنيفه لمدة 40 عامًا عند الخدمة المستمرة عند 70 درجة مئوية سيستمر نظريًا لمدة 20 عامًا فقط إذا تم تشغيله بشكل روتيني عند 80 درجة مئوية. هذا هو السبب في أن تخفيض معدل الحرارة الحراري هو ممارسة هندسية قياسية - يجب أن يكون حجم الكابلات بحيث تعمل بشكل جيد ضمن درجة الحرارة المقدرة لها، وليس عند السقف.

التعرض البيئي

الأشعة فوق البنفسجية تتحلل معظم المواد البلاستيكية. قد تظهر على الكابلات الخارجية المعرضة لأشعة الشمس المباشرة بدون غلاف مثبت بالأشعة فوق البنفسجية تشققات في السطح خلال 5 إلى 10 سنوات. يؤدي دخول الرطوبة إلى حزم الكابلات إلى تعزيز التآكل الجلفاني عند النهايات، وفي تطبيقات طاقة التيار المتردد، نشاط التفريغ الجزئي. يمكن للتعرض الكيميائي - الزيوت والمذيبات والأحماض - أن يهاجم PVC القياسي بسرعة ويتطلب مركبات خاصة مثل البولي إيثيلين المكلور (CPE) أو اللدائن البلاستيكية الحرارية (TPE) لضمان عمر خدمة مناسب. ميكانيكيًا، يمكن لدورات الثني المتكررة أو السحق أو تلف القوارض أن تقطع الموصلات قبل فترة طويلة من تحلل العزل حراريًا.

جودة التثبيت

حتى الكابلات عالية الجودة سوف تفشل قبل الأوان إذا تم تركيبها بشكل غير صحيح. يمكن أن يؤدي تجاوز الحد الأدنى لنصف قطر الانحناء أثناء التثبيت إلى حدوث شقوق صغيرة في العزل أو تشويه الموصل. يمكن أن تؤدي تركيبات القنوات أو روابط الكابلات المفرطة إلى إنشاء نقاط ضغط مزمنة. يمكن أن يؤدي الإنهاء الصحيح - باستخدام موصلات مصنفة بشكل صحيح، وتطبيق عزم الدوران الصحيح على العروات، ومنع دخول الرطوبة عند نقاط الوصل - إلى مضاعفة عمر الخدمة أو ثلاثة أضعافه في تطبيقات الاتصال الحرجة.

عمر الأسلاك حسب نوع التطبيق

تفرض التطبيقات المختلفة متطلبات مختلفة جذريًا على الأسلاك والكابلات. يلخص الجدول التالي توقعات مدة الخدمة النموذجية عبر الفئات الرئيسية:

تفترض هذه الأرقام ظروف التشغيل القياسية. يمكن أن يؤدي التقادم المتسارع الناتج عن التحميل الزائد، أو سوء التركيب، أو البيئات القاسية إلى تقليل أي من هذه الأعمار بشكل كبير - في بعض الحالات الصناعية، بنسبة 50% أو أكثر.

دور آلة بثق الأسلاك والكابلات الجودة في الأداء على المدى الطويل

تعد جودة التصنيع واحدة من أكثر العوامل التي لا تحظى بالتقدير الكافي لعمر الأسلاك. آلة بثق الأسلاك والكابلات هي الآلة التي تطبق العزل والغلاف على الموصل العاري، وتحدد دقتها بشكل مباشر السلامة الهيكلية للمنتج النهائي.

كيف يؤثر اتساق البثق على طول العمر

تتضمن عملية البثق صهر مركب بوليمر وإجباره على المرور عبر قالب لتغطية الموصل. تتضمن المعلمات الحرجة درجة حرارة الذوبان، وسرعة المسمار، وسرعة الخط، وضغط الرأس، ومعدل التبريد. أي عدم استقرار في هذه المعلمات يؤدي إلى عيوب العزل:

• اختلاف سمك الجدار — يؤدي ضغط القالب غير المتناسق إلى أن يكون جدار العزل أكثر سمكًا من جانب وأرق من الجانب الآخر (الانحراف). تعمل الجدران الرقيقة على تركيز الضغط الكهربائي، مما يقلل من جهد الانهيار ويقلل من عمر العزل الكهربائي.
• الفراغات والادراج — انحباس الغاز أثناء البثق يخلق فراغات في الجسم العازل. في الكابلات ذات الجهد المتوسط ​​والعالي، تعتبر الفراغات مواقع لنشاط التفريغ الجزئي - أقواس كهربائية مجهرية تؤدي إلى تآكل العزل من الداخل. يمكن لفراغ صغير واحد أن يتسبب في فشل كابل تحت الأرض قبل سنوات من نهاية العمر المتوقع.
• خشونة السطح والتلوث — في إنتاج الكابلات ذات الجهد العالي، تؤدي العيوب السطحية في واجهة عزل الموصل إلى إنشاء نقاط تعزيز المجال الكهربائي. يسمح جهاز بثق الأسلاك والكابلات مع الترشيح غير المناسب لمصهور البوليمر بالتلوث بالجسيمات التي لها نفس التأثير.
• درجة الشفاء أو التشابك — بالنسبة لكابلات XLPE، يجب التحكم في تفاعل التشابك بعناية. يفتقر العزل المعالج إلى الخصائص الحرارية والميكانيكية للمواد المتشابكة بالكامل، مما يؤدي إلى الزحف المبكر والتشوه عند درجات حرارة مرتفعة.

تعالج أنظمة بثق الأسلاك والكابلات الحديثة هذه المخاوف من خلال التحكم اللولبي المؤازر، وقياس سمك الجدار في الوقت الفعلي عبر مقياس الليزر أو المسح بالأشعة السينية، وردود الفعل ذات الحلقة المغلقة للحفاظ على تركيز القالب، واختبار الشرارة المضمنة للكشف عن ثقوب العزل مباشرة بعد البثق. قد تقوم الشركة المصنعة التي تعمل بمعدات بثق قديمة أو سيئة الصيانة بإنتاج كابل يبدو متوافقًا ولكنه يحمل عيوبًا كامنة غير مرئية للفحص البصري القياسي.

طبقة واحدة مقابل قذف متعدد الطبقات

غالبًا ما تتطلب إنشاءات الكابلات عالية الأداء البثق المشترك — التطبيق المتزامن لطبقتين أو أكثر من البوليمر في مسار واحد. بالنسبة لكابلات XLPE ذات الجهد المتوسط، يعني هذا عادةً طبقة درع موصل، والعزل الرئيسي، وطبقة درع عازل يتم تطبيقها في وقت واحد. يعد التصاق الواجهة بين هذه الطبقات أمرًا بالغ الأهمية: حيث يؤدي التصفيح عند حدود الطبقة إلى خلق مساحات فجوات حيث يمكن أن تتراكم الرطوبة ويمكن أن يحدث تفريغ جزئي. يجب أن يحافظ جهاز بثق الأسلاك والكابلات المصمم للبثق المشترك الثلاثي على توازن دقيق للضغط عبر جميع تدفقات البوليمر الثلاثة. يؤدي عدم توازن الضغط إلى تلويث طبقة أخرى في الواجهة، مما يؤدي إلى خلق عيوب في التضمين قد لا يكتشفها اختبار المنتج النهائي القياسي إلا بعد مرور سنوات من الخدمة.

العلامات التحذيرية التي تشير إلى وصول السلك إلى نهاية مدة خدمته

إن تحديد الأسلاك القديمة قبل الفشل يمنع تلف المعدات والحرائق ومخاطر السلامة. تشير الأعراض التالية إلى ضرورة التفكير بجدية في الفحص أو الاستبدال:

• تشقق أو تهتك الغلاف العازل — تشير الشقوق السطحية التي تظهر حتى بدون الثني إلى تحلل البوليمر المتقدم. بمجرد ظهور التشقق، قد يكون العزل قد فقد قوة عازلة كبيرة.
• تغير اللون أو التفحم — يشير اصفرار العزل PVC باللون الأبيض أو الرمادي إلى التعرض للحرارة لفترة طويلة. يشير تغير اللون البني أو الأسود بالقرب من النهايات إلى ارتفاع درجة الحرارة بشكل مستمر عند نقاط الاتصال.
• هشاشة أو تصلب — العزل الذي يتشقق أو يتقشر عند ثنيه بلطف يفقد محتواه من الملدنات من خلال الهجرة أو التبخر. يعد هذا أمرًا شائعًا بشكل خاص في كابلات PVC القديمة في البيئات الحارة.
• زيادة مقاومة العزل الانجراف — في برامج الصيانة الصناعية، يتتبع اختبار مقياس الضخامة الدوري مقاومة العزل بمرور الوقت. يشير الاتجاه التنازلي الثابت إلى دخول الرطوبة أو تدهور العزل الذي يتقدم نحو الفشل النهائي.
• التآكل عند النهايات — تعمل رواسب الأكسيد الأخضر أو الأبيض عند نقاط الوصل، وخاصة على الألومنيوم أو الموصلات المعلبة، على زيادة مقاومة التلامس وتوليد الحرارة، مما يؤدي إلى تسريع المزيد من التدهور في دورة التعزيز الذاتي.
• التعثر المتكرر لحماية الدائرة — يمكن أن تشير مقاطعات الأعطال الأرضية (GFIs) أو الحماية من التيار الزائد التي تتنقل دون سبب حمل واضح إلى تطور انهيار العزل بين الموصلات أو إلى الأرض.
• رائحة حرق أثناء العملية — يجب أن تؤدي أي رائحة احتراق مستمرة من مسارات الكابلات أو اللوحات أو المعدات إلى إيقاف التشغيل والفحص الفوري. يتميز الانحلال الحراري للعزل برائحة نفاذة مميزة لا تكون خفية بمجرد حدوثه.

كيفية إطالة عمر الأسلاك في الخدمة

بالنسبة للأسلاك المثبتة بالفعل في الخدمة، يمكن للعديد من الاستراتيجيات إطالة عمر الخدمة الموثوق به بشكل مفيد:

الإدارة الحرارية

إن منع مسارات الكابلات من التعرض لدرجات حرارة مرتفعة بشكل مستمر هو إجراء الصيانة الأكثر تأثيرًا. في اللوحات الكهربائية، تأكد من عدم وجود عائق للتهوية. في حوامل الكابلات الصناعية، اتبع إرشادات عامل التعبئة بدقة - فالدرج المكتظ يحبس الحرارة الناتجة عن موصلات متعددة ويمكن أن يدفع درجات حرارة التشغيل إلى أعلى من الحدود المقدرة لجميع الكابلات في الحزمة. يمكن أن يؤدي تقليل الحمل على الدائرة القديمة - حتى بنسبة 20% - إلى إبطاء معدل التدهور المتبقي بشكل كبير.

الحماية الميكانيكية

يجب حماية الكابلات المعرضة لحركة السير أو حركة المركبات أو الاتصال الميكانيكي المتكرر بالقناة أو سلالم الكابلات أو الأكمام الواقية. بالنسبة للتركيبات الخارجية، يمكن للقناة المقاومة للأشعة فوق البنفسجية أو غلاف الكابل المطبق على الكابل القديم مع الغلاف المثبت للأشعة فوق البنفسجية أن يضيف سنوات من الخدمة عن طريق إبطاء المزيد من تدهور الأشعة فوق البنفسجية. في التطبيقات المرنة - الأذرع الآلية، وحاملات الكابلات - يعد استبدال الكابلات بشكل استباقي بناءً على عدد الدورات المرنة بدلاً من الفحص البصري وحده ممارسة قياسية.

صيانة الإنهاء

تعتبر نقاط الاتصال من الناحية الإحصائية أكثر مواقع بدء الفشل شيوعًا. إن إعادة الدوران الدورية للعروات والمسامير الطرفية إلى قيم محددة - خاصة بالنسبة لموصلات الألومنيوم التي تزحف تحت ضغط مستمر - تمنع التوصيلات عالية المقاومة التي تؤدي إلى ارتفاع درجة الحرارة وتسريع تدهور العزل. إن تطبيق مركب مضاد للأكسدة مناسب على نهايات الألومنيوم قبل التوصيل والختم ضد دخول الرطوبة يقلل بشكل كبير من الفشل المرتبط بالتآكل.

الاختبار الدوري

بالنسبة للدوائر الحرجة والكابلات ذات الجهد المتوسط، فإن برنامج الاختبار المجدول يكتشف التدهور قبل الفشل. تشمل الطرق الشائعة ما يلي:

• اختبار الميجوميتر (مقاومة العزل). - يتم تنفيذها سنويًا على الدوائر الحرجة. تشير القيم الأقل من 1 ميجا أوم لكل كيلو فولت من جهد التشغيل إلى القلق؛ الاتجاه أكثر أهمية من أي قياس واحد.
• اختبار التفريغ الجزئي — كشف الفراغات الداخلية وعيوب العزل في كابلات الجهد المتوسط والعالي دون الحاجة إلى تغذية الكابل حتى الفشل. أصبحت هذه الطريقة متاحة بشكل متزايد كخدمة متنقلة للمحطات الفرعية والمنشآت الصناعية.
• قياس انعكاس المجال الزمني (TDR) - يرسل نبضة إشارة إلى أسفل الكابل ويحلل الانعكاسات لتحديد تغيرات المعاوقة الناتجة عن العيوب أو دخول الرطوبة أو الأجزاء المكسورة. فعالة بشكل خاص لتحديد موقع خطأ الكابل تحت الأرض.
• الفحص الحراري — تحدد كاميرات الأشعة تحت الحمراء النقاط الساخنة عند أطراف التوصيل، والموصلات الزائدة التحميل، والتوصيلات المتدهورة أثناء التشغيل العادي، دون إيقاف تشغيل النظام.

اختيار مركب العزل: ما تعالجه آلة بثق الأسلاك والكابلات مهم بقدر أهمية الآلة نفسها

عند تحديد أو تحديد مصادر الأسلاك والكابلات، فإن فهم مركب العزل لا يقل أهمية عن معرفة حجم الموصل. يحدد المركب درجة الحرارة المقدرة، والمقاومة الكيميائية، والمرونة، وسلوك الشيخوخة. فيما يلي مقارنة بين مواد العزل الأكثر شيوعًا التي يتم معالجتها بواسطة أنظمة بثق الأسلاك والكابلات:

يتطلب كل من هذه المركبات جهاز بثق للأسلاك والكابلات تمت معايرته ليتناسب مع انسيابية الذوبان الخاصة به. PTFE، على سبيل المثال، يتطلب قذف الكبش بدلاً من قذف اللولب التقليدي لأنه لا يذوب في سائل لزج بنفس الطريقة التي يذوب بها PVC أو XLPE. تتطلب مركبات EPR والسيليكون تحديدًا دقيقًا لدرجة الحرارة لمنع الفلكنة المبكرة في البرميل. يجب أن تكون الماكينة والمادة متطابقتين - يعد استخدام إعداد الطارد الخاطئ لمركب معين أحد أسرع الطرق لإنتاج كابل مع عمر خدمة أقل.

المعايير التنظيمية التي تحدد توقعات عمر الأسلاك

إن عمر الأسلاك ليس ظاهرة فيزيائية بحتة - بل هو أيضا ظاهرة تنظيمية. تحدد هيئات المعايير الحدود الدنيا للأداء التي يجب أن يستوفيها الكابل في وقت التصنيع، ويحدد العديد منها أيضًا بروتوكولات اختبار التقادم المتسارع التي تحاكي سنوات الخدمة في أيام أو أسابيع.

• إيك 60502 — يغطي كابلات الطاقة ذات العزل المبثوق من 1 كيلو فولت إلى 30 كيلو فولت، بما في ذلك التصميم والاختبار والحد الأدنى لسماكة جدار العزل الذي يحدد العمر الكهربائي والميكانيكي.
• يو ال 44 و يو ال 83 - معايير أمريكا الشمالية للأسلاك الحرارية والأسلاك المعزولة باللدائن الحرارية على التوالي. تحدد هذه المعايير درجة الحرارة المقدرة، والجهد، والاختبارات المحددة - بما في ذلك عمر الفرن، وثني الشياق، واختبارات السحق - التي يجب أن تمر بها الكابلات قبل الإدراج.
• ICEA S-93-639 / نيما WC74 - يغطي كابلات الطاقة المحمية بجهد من 5 كيلو فولت إلى 46 كيلو فولت ويتضمن بروتوكولات اختبار التقادم الحراري المصممة للتحقق من عمر الخدمة المتوقع الذي يتراوح بين 30 إلى 40 عامًا في ظل الظروف المقدرة.
• ساي J1128 وJ1291 — معايير أسلاك السيارات التي تحدد فئات تصنيف درجة الحرارة وأداء التقادم الحراري لتطبيقات أحزمة الأسلاك.
• ميل-ديتل-27500 — المواصفات العسكرية لأسلاك الفضاء الجوي، والتي تتطلب اختبار العمر الافتراضي المتسارع، ومقاومة التآكل، والتحمل الحراري الذي يترجم إلى توقعات خدمة الطائرات لمدة تتراوح بين 20 إلى 30 عامًا.

إن تلبية هذه المعايير لا تتطلب المواد المناسبة فحسب، بل تتطلب أيضًا عمليات تصنيع يتم التحكم فيها باستمرار. يوفر نظام بثق الأسلاك والكابلات المزود بتكامل التحكم في العمليات الإحصائية (SPC) - تسجيل معلمات العملية الرئيسية بشكل مستمر وإطلاق التنبيهات عندما تنحرف عن حدود التحكم - للمصنعين مسار التوثيق اللازم لإثبات الامتثال القياسي والوقوف وراء مطالبات عمر الخدمة.

متى يتم استبدال الأسلاك بدلاً من إصلاحها؟

يعد القرار بين الإصلاح والاستبدال الكامل أحد أهم القرارات الاقتصادية في إدارة أصول الكابلات. هناك عدة عوامل تجادل بوضوح لصالح الاستبدال الكامل بدلاً من الإصلاح الموضعي:

• عندما يتم توزيع فشل العزل، وليس المترجمة — إذا كشف اختبار مقاومة العزل عن انخفاض إجمالي تدريجي بدلاً من نقطة خطأ واحدة، فهذا يعني أن الكابل بأكمله قد تقدم في العمر بشكل موحد. يؤدي ربط الخطأ في هذه الحالة إلى حل نقطة ضعف واحدة مع ترك العشرات من الآخرين معرضين لخطر متساوٍ. الاستبدال الكامل هو الخيار العقلاني الوحيد.
• عندما يتجاوز الكابل عمر الخدمة التصميمي — كابل تم تركيبه عام 1975 قدم خدمة لمدة 50 عامًا. وحتى لو بدت عملية اليوم، فإنها تعمل في الوقت الضائع. تكلفة الفشل غير المخطط له - توقف الإنتاج، ومخاطر الحريق، وتلف المعدات - عادة ما تتجاوز بكثير تكلفة الاستبدال المخطط لها.
• عندما تغيرت متطلبات التطبيق — قد تعني الفولتية العالية، أو زيادة الأحمال، أو التغيرات في الظروف البيئية (مواد كيميائية جديدة على أرضية المصنع، أو توجيه جديد لنظام التدفئة والتهوية وتكييف الهواء (HVAC)، أو التعرض الخارجي الممتد) أن مواصفات الكابل الحالية لم تعد كافية، بغض النظر عن حالتها المادية.
• عندما تكون تكاليف الوصول مرتفعة — في عمليات تشغيل الكابلات تحت الأرض أو المدمجة حيث يلزم الحفر أو الفتح الهيكلي للوصول إلى الكابل، يكون الاستبدال أثناء نافذة الصيانة المفتوحة بالفعل دائمًا أكثر فعالية من حيث التكلفة من الإصلاح المستقبلي بعد الفشل.

على العكس من ذلك، يكون الإصلاح مناسبًا عندما يكون الضرر موضعيًا بشكل واضح - شق ميكانيكي واحد، أو فشل في الإنهاء، أو نقطة تلف قوارض في كابل سليم مع عمر خدمة متبقي ومقاومة عزل جيدة ضمن المواصفات. يمكن للإصلاح الذي يتم تنفيذه بشكل صحيح باستخدام مواد الربط المقدرة بالانكماش الحراري أو الانكماش البارد، والتي تم تركيبها بشكل صحيح، استعادة الدائرة إلى عمر الخدمة الكامل في تلك المرحلة دون المساس بالكابل المحيط.

الأسئلة المتداولة حول عمر الأسلاك

هل لا يزال السلك غير المستخدم قديمًا؟

نعم. يخضع عزل البوليمر للتحلل الكيميائي بغض النظر عما إذا كان التيار الكهربائي يتدفق أم لا. يستمر التعرض للأشعة فوق البنفسجية والحرارة والأكسدة بشكل مستقل عن الحمل الكهربائي. يمكن أن تتحلل الأسلاك المخزنة في ظروف قاسية - الحرارة العالية، أو التعرض للأشعة فوق البنفسجية، أو الاتصال بالمواد الكيميائية التفاعلية - بشكل كبير في التخزين. الأسلاك المخزنة في الداخل في ظروف باردة ومظلمة وجافة سوف تحتفظ بخصائصها لسنوات عديدة.

كيف يؤثر الماء على عمر الأسلاك تحت الأرض؟

الماء هو آلية التعمير الأساسية للكابلات ذات الجهد المتوسط ​​المدفونة مباشرة والمثبتة في القنوات مع عزل XLPE. تشجير المياه - وهي ظاهرة حيث تشكل جزيئات الماء تحت ضغط الجهد المتناوب قنوات شجيرية مجهرية من خلال العزل - تقلل تدريجيًا من قوة العزل الكهربائي. يمكن أن تفشل الكابلات المثبتة في البيئات الرطبة التي لا تحتوي على XLPE (TR-XLPE) المثبطة للأشجار خلال مدة تتراوح بين 15 إلى 20 عامًا ، مقابل 30 إلى 40 عامًا لمكافئات TR-XLPE. بالنسبة للدفن المباشر في المناطق ذات المياه الجوفية العالية المعروفة، فإن تحديد العزل TR-XLPE هو التوصية الهندسية القياسية.

هل هناك طريقة لاختبار عمر السلك دون إزالته من الخدمة؟

تسمح العديد من طرق الاختبار غير المدمرة بالتقييم في الموقع. يعطي قياس مقاومة العزل (اختبار الضخامة) لمحة سريعة عن حالة العزل الحالية. توفر اختبارات نسبة امتصاص العزل الكهربائي (DAR) ومؤشر الاستقطاب (PI) معلومات إضافية حول محتوى الرطوبة وجودة العزل. بالنسبة للكابلات ذات الجهد المتوسط، يمكن لاختبار التفريغ الجزئي للتردد المنخفض جدًا (VLF) تحديد التدهور المتقدم دون الضغط على الكابل حتى يفشل. لا يمكن لهذه الأساليب التنبؤ بعمر الخدمة المتبقي بدقة، ولكنها توفر معلومات قائمة على المخاطر لتوجيه قرارات الصيانة.

هل يؤثر مقياس السلك على العمر الافتراضي؟

بشكل غير مباشر، نعم. الموصل ذو الحجم المناسب للحمل الذي يحمله يعمل بشكل أكثر برودة، مما يطيل عمر العزل. الموصل الأصغر حجمًا - الذي يحمل تيارًا أعلى من قدرته المقدرة - يعمل بشكل أكثر سخونة، مما يؤدي إلى تسريع تقادم العزل بالمعدل الموصوف في علاقة أرينيوس. يمكن أن يؤدي تشغيل الموصل بشكل مستمر بنسبة 110% من تياره المقدر إلى تقليل عمر العزل بنسبة 30 إلى 50% مقارنة بعملية الحجم المناسب.

كيف تؤثر جودة آلة بثق الأسلاك والكابلات على العميل النهائي؟

نادرًا ما يكون لدى العميل النهائي الذي يشتري الكابل النهائي رؤية واضحة لمعدات الإنتاج المستخدمة في تصنيعه. ومع ذلك، فإن الكابلات المصنعة على أسلاك وطارد كابلات عالية الدقة مع مراقبة الجودة المضمنة ستظهر سماكة جدار عزل أكثر اتساقًا، وعيوب داخلية أقل، وخصائص مركبة أكثر اتساقًا من الكابلات المنتجة على معدات أقل دقة. إن تحديد الكبل من الشركات المصنعة التي لديها أنظمة إدارة جودة يمكن التحقق منها - شهادة ISO 9001، وقائمة UL، واختبار طرف ثالث مستقل - يوفر ضمانًا ذا مغزى بأن الكبل قد تم إنتاجه بمعدات وعمليات قادرة على تقديم عمر الخدمة المقدر.
