عودة جهاز التواء للزوج الخلفي لكابل بيانات السيارات

عودة جهاز التواء لزوج التواء لأربعة نوى تدور كابل بيانات السيارات المفردة

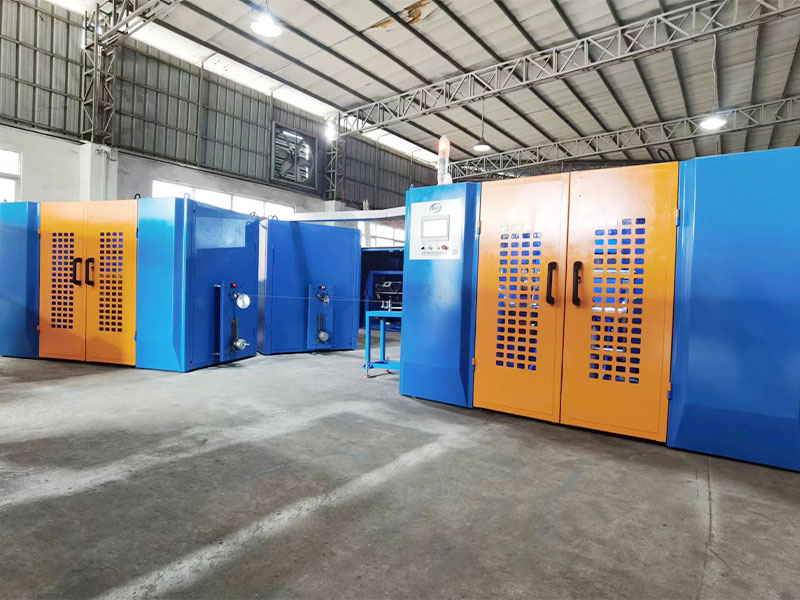

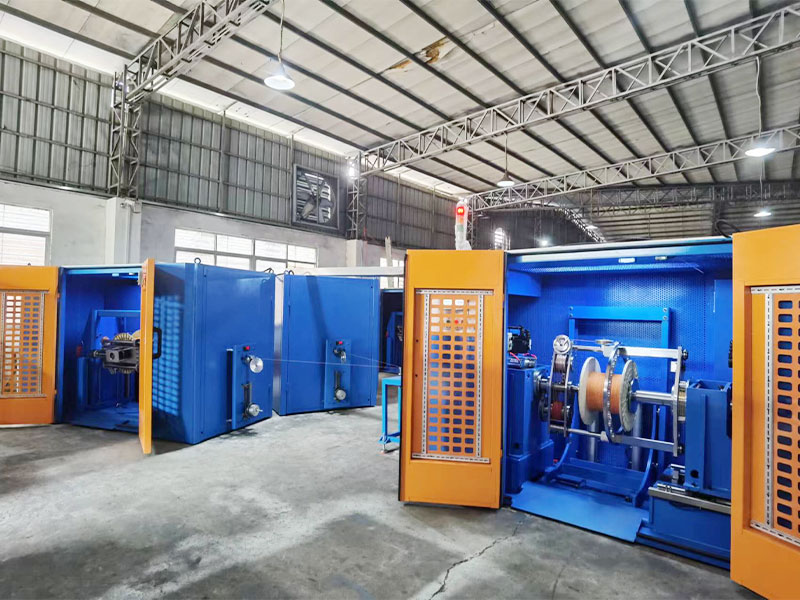

عند إضافة الأسلاك الأرضية إلى اثنين أو أكثر من نوى سلك الإشارة للالتواء مع الإجهاد الداخلي المجاني ، تؤتي ثمارها ، وعندما تتم إضافة مواد الشريط المعدنية أو غير المعدنية للتغليف الدوار المركزي أو التغليف الطولي ، يُنصح عادةً باستخدام طريقة ملتوية واحدة. بالمقارنة مع طريقة التواء المزدوجة ، فإن طريقة التواء المفردة لها كفاءة إنتاج أقل ، ولكن يمكن أن تحصل على مظهر مادي أفضل والأداء الكهربائي لجودة تغليف الشريط. تم تصميم هذا الجهاز خصيصًا لخط إنتاج الإجهاد الداخلي المجاني لظهر السلك الأرضي السلكي المربى المربى باللف هو التواء. يتضمن السطر الكامل جزء العائد على الترويج الخلفي ، والغلف الدوار المركزي أو أجزاء التغليف الطولية ، وجزء التواء المفرد. يعمل كل جزء بشكل متزامن من خلال التحكم الميكانيكي والكهربائي ، وبالتالي تحقيق التحكم الإلكترونية عالي الدقة. دقة الملعب قريبة من المكان العشري الأول ويمكن ضبطها رقميًا مع الحفاظ على مستقر ودقيق. الجزء الخلفي لمسة دفع هو بنية دوارة الإطار الأفقي. يؤدي دوران جسم الإطار إلى قيادة الإطار لتدوير وتشكيل تويج خلفي واحد. يمكن ضبط معدل التراجع الخلفي بشكل تعسفي من 0 إلى 100 ٪. يحتوي جزء الاستيلاء على Twist على بنية حلقة دوارة ، والمحرك يدفع الحلقة الدوارة للتدوير لدفع السلك لتدوير ولف لوحة جامع الأسلاك لتشكيل لمسة واحدة. يمكن أن تكون الأسلاك الملتوية مركزية مركبة أو ملفوفة طولية في وقت واحد لتحقيق التدريع الخارجي للأسلاك. باستخدام طريقة التواء الخلفية ، يتم تحويل الإجهاض التناوب السلبي والخارجي التقليدي إلى التواء الدوراني النشط لاثنين أو أكثر من الأسلاك الأساسية تحت الإجراء المشترك لللف الخلفي وقوة التواء. يلغي الإجهاد الداخلي للالتواء والإجهاد الخارجي للالتواء بعضهما البعض ، بحيث يلغي الإجهاد الدوراني للمنتج الملتوي من الداخل إلى الخارج بعضهما البعض إلى الصفر أو بالقرب من الصفر (اعتمادًا على معدل التواء الخلفي). السلكان الأساسيان بعد الالتواء على اتصال وثيق مع عدم وجود فجوات ، وهم بشكل طبيعي مع عدم وجود قوة انتعاش. يمكن للحفاظ على بنية مادية مستقرة ذات سمعة طيبة للأداء الكهربائي المستقر. تتبنى بكرة رافعة وحدة تحكم الحركة المؤازرة في بنية ترتيب العمود ، والتي لا تلحق الضرر بالسلك ويجعل الترتيب دقيقًا وجميلًا.

سؤال +
السابق：لا توجد مقالة سابقة
التالي：آلة التواء لزوج التواء لأربعة نوى كابل بيانات إيثرنت الصناعية
منتج تفاصيل

عناصر

● Ø500 نوع الحلقة الدوارة نوع واحد الملعب مرة أخرى تحريف.
● تركيز الأسلاك
● Ø630 حلقة الدوارة عرض واحد
● نظام التحكم
● يمكن تخصيص المعدات المساعدة المحيطية.


المواصفات الفنية

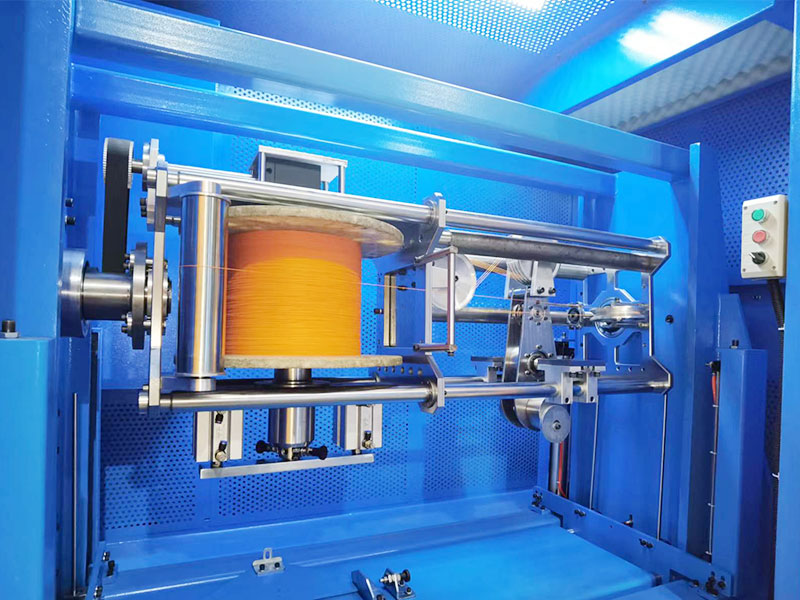

هيكل الدفع أفقي الدوران الدائري نوع واحد الملعب مرة أخرى تلف. بكرة محرك الجسم الدوارة الإطار لتشكيل تطور الظهر ، فإن محور البكر ومحور الإطار هو 90 درجة عمودي على التقاطع. يؤدي محرك الدفع الخارجي إلى دفع بكرة الدفع في الإطار للتدوير من خلال آلية الإرسال الميكانيكية لتحقيق عائد نشط ، فإن التكوين القياسي للدفع هو 4 رؤوس ، ويمكن أيضًا تخصيص كميات أخرى.

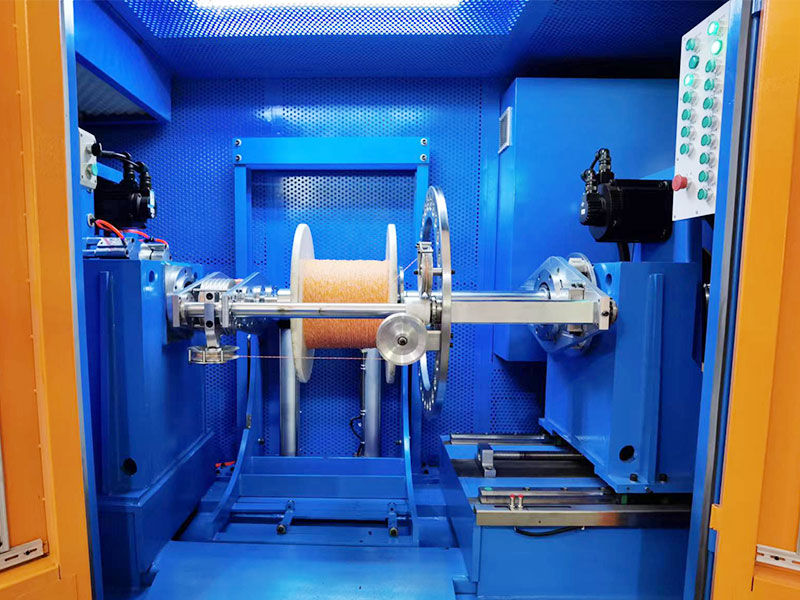

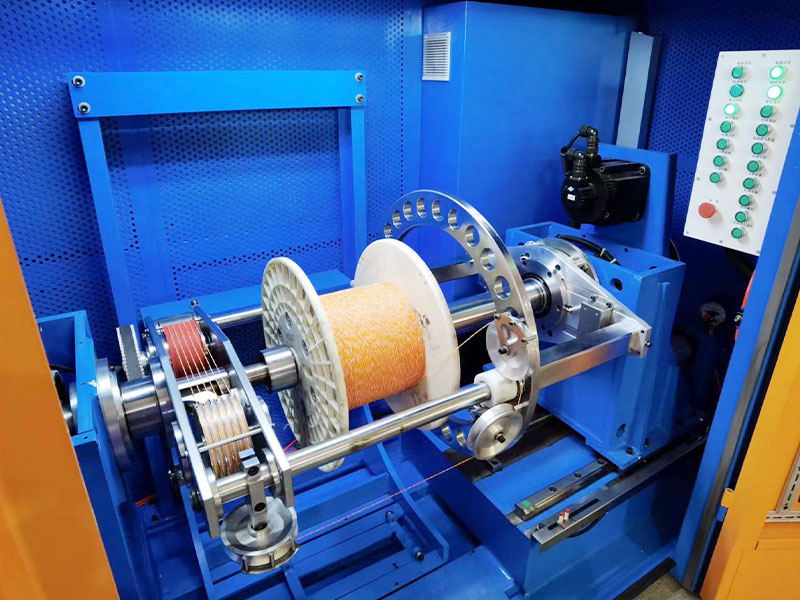

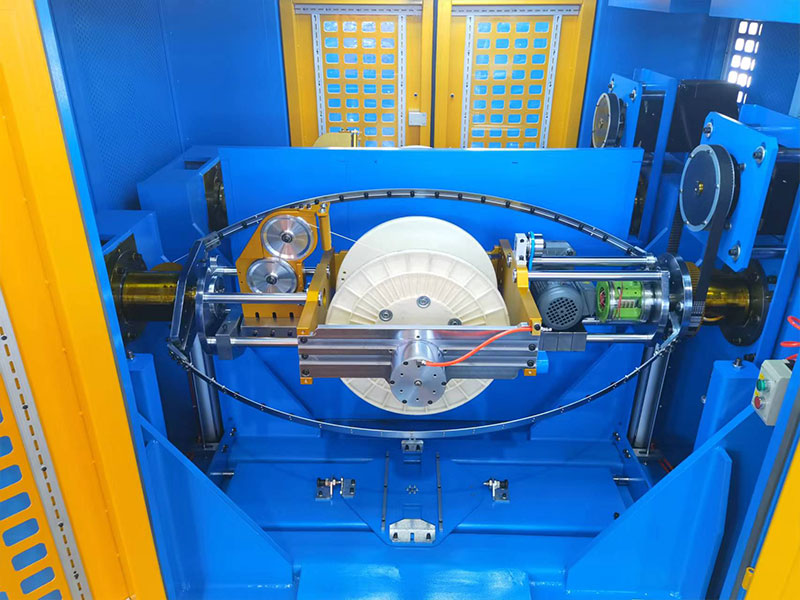

هيكل الاستيلاء جسم حلقة الدوارة الأفقية ، تشديد الهوائية غير المرغوب فيه ، ترتيب سلك عمود عبور

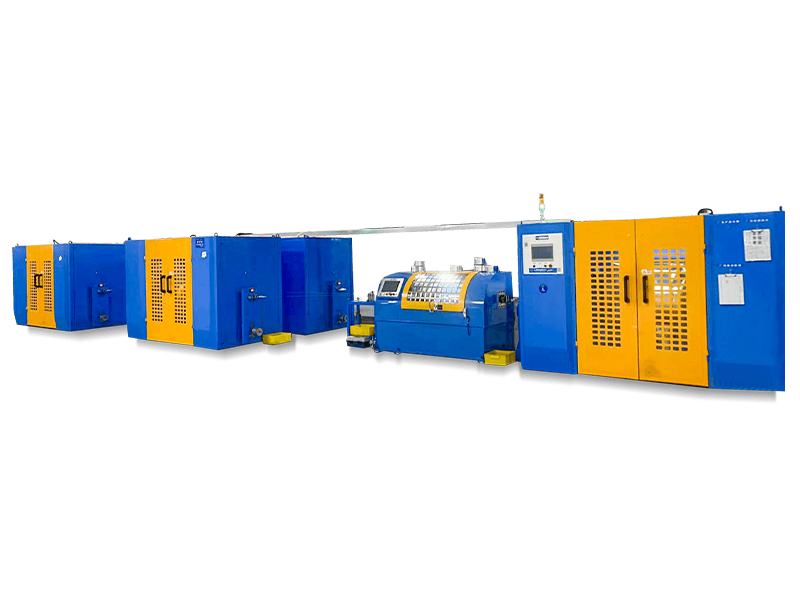

بنية الآلة العامة يتم ترتيب الدفع والخطوط على طول الخط المركزي لركها المركزي المركزي الفردي مع بنية مقسمة ويمكن تخصيصها لزيادة المعدات الإضافية الطرفية لمجموعة متنوعة من المجموعات.
نوع سلك مناسب مناسبة لكابل بيانات السيارات عالي التردد 7.5G ، 10G ، 20G HSD وغيرها من تقلبات الأسلاك ، مناسبة أيضًا لـ CAT7 و CAT8 و HDMI و USB3.1 و USB 4.0 وغيرها من تقليص الأسلاك.
مواصفات الأسلاك الأساسية المدى: Ø0.6-1.8mm ، ما وراء هذا النطاق ، يمكن تخصيصه
القطر الخارجي من الأسلاك التي تقطعت بهم السبل المدى: Ø1.2-4.0mm ، ما وراء هذا النطاق يمكن تخصيصه.
يموت تقطعت بهم السبل حجم OD القياسي هو 25
طريقة تويست الخلفية تحقيق التواء أو المسبق ، التواء يعني أن أقواس آلة العائد وزوج تويست تدور في اتجاهين متعاكسين ؛ يشير الترجيح المسبق إلى نفس الاتجاه الدوار لآلة الدفع وتوامة الزوج ، ويمكن تحديده على شاشة اللمس.
نسبة التواء/ما قبل الترجيح 0-120 ٪ ، قابلة للتعديل بشكل مستمر وبدون خطوة ، على شاشة تعمل باللمس ، والتحكم التلقائي PLC ، والتتبع التلقائي لسرعة التواء/الظهر. بمعدل تطور قدره 33 في المائة ، يتم تشكيل درجة واحدة عند الدفع ، بينما يتم تشكيل ملاعبان عند الإقلاع. لذلك ، إجمالي عدد الملاعب هو ثلاثة.
اتجاه تقطعت بهم السبل s/z
سرعة دوران الدفع أقصى560 دورة في الدقيقة (بدون تحميل).
يتم تعيين سرعة بدء التشغيل الفعلية وفقًا لمتطلبات الدرجات السلكية المختلفة.
سرعة الدوران أقصى560 دورة في الدقيقة (بدون تحميل).
يتم تعيين سرعة بدء التشغيل الفعلية وفقًا لمتطلبات الدرجات السلكية المختلفة.
نطاق سرعة السلك صيغة حساب سرعة الخط: سرعة الاستيلاء × 3 × الملعب / 1000 = م / دقيقة. الحد الأقصى للسرعة هو 30 م/دقيقة.
سلك ملعب الملعب النطاق الأمثل: 10.0-60.0 مم ، دقيق إلى مكان واحد عشري ، مع مستوى قابل للتعديل باستمرار ، يمكن اختياره على الشاشة التي تعمل باللمس.
دقة الملعب دقة الملعب ± 0.3 مم أثناء إنتاج السرعة الثابتة ، 0.5 ملم أثناء بدء التشغيل/الإغلاق.
مواد إطار الغزل للدفع إطار الألمنيوم الخفيف الوزن من التيتانيوم
قوة إطار الغزل المدفوعة التكوين القياسي هو 5.5 كيلو وات محرك العاكس الذي يمكن أيضًا تخصيصه لمحركات المؤازرة.
تناول قوة الحلقة الدوارة التكوين القياسي هو محرك عاكس 11 كيلو وات ، والذي يمكن تخصيصه أيضًا لمحركات المؤازرة.
الكبح فرملة القرص pnenmatic
نوع كابستان تم بناء كابستان عجلات مزدوجة في حامل الحلقة الدوارة
قطر عجلة كابستان Ø185 ، أسطوانة الألومنيوم المغلفة بألومنيوم مقسم 5-GROOVE 5-GROOVE.
قوة كابستان 3KW محرك سيرفو
مواصفات الدفع Ø500 عجلات أداة ABS
مواصفات الاستيلاء Ø630 عجلات أداة ABS ، متوافقة مع Ø500
الثقب الداخلي للبكار المعيار Ø56mm ، يمكن تخصيص أحجام أخرى.
بكرة رفع الدوران الرفع الكهربائي وتحميل لوح التزلج وتفريغ التخزين المؤقت.
طريقة تشديد بكرة تجميع مجموعة أسطوانة مرنة قوية تشديد ، قوة تشديد> 300 كيلوجرام ، مع حماية القفل الذاتي ، بكرة الإطلاق الهوائية
بكرة تحميل الوزن أقصى300kg
قوة بكرة الدفع التكوين القياسي هو محرك عاكس 1.5 كيلو وات ، والذي يمكن أيضًا تخصيصه لمحركات المؤازرة.
استقلال بكرة القوة التكوين القياسي هو محرك عاكس 3.7 كيلو وات ، والذي يمكن تخصيصه أيضًا لمحركات المؤازرة.
ترتيب وضع السلك الاستيلاء نوع الصف الأرضي
طاقة ترتيب وضع السلك 0.75 كيلو وات من صفوف وحدة تحكم الحركة المؤازرة
اكتشاف مواد الدفع التنبيه والتوقف التلقائي عندما يكون السلك الأساسي على وشك أن ينفد/إنذار وتوقف تلقائي عند كسر السلك.
نوع التوتر إن الدفع هو توتر الاسترخاء المعدّل للخدمة ، وهو وضع توتر عزم الدوران.
نطاق توتر الدفع 3n-30n/0.3kg-5kg/300g-3000g
نطاق التوتر الاستيلاء 7N-70N/7KG-7KG/700G-7000G
دقة التوتر تقلب التوتر المدفوع ± 10g
تقلب التوتر التقلص ± 50g
عرض التوتر نوع الاتصال مستشعر ضغط العرض الرقمي ، إنذار تجاوز التوتر والإغلاق التلقائي.
إدارة الصيغة يمكّن نظام إدارة الصياغة المخصص بيانات مثل التوتر ودرجة الحرارة والقطر الخارجي والملعب و S/Z ومسافة تعويذة الأسلاك والضغط البارومتري ليتم تغذيته في PLC ، ودعم جمع البيانات والاستيراد للإنتاج الرقمي.
حماية السلامة يمكن تخصيص الكشف التلقائي والتنبؤ بدرجة الحرارة /الاهتزاز /الضوضاء /الضغط وفقًا لتصميم CE /CSA /UL القياسي.
الكشف الشرارة يمكن تخصيصها لإضافة اختبار شرارة
درع السحب يمكن إضافة التسجيل الطولي النشط بين الدفع والاسترداد.
شاشة ملفوفة يمكن إضافة آلة تسجيل الدوران المركزية بين الدفع والاستيلاء على
تكوين ما قبل تويست يمكن تخصيص عالي السرعة قبل المراهقين بين الدفع والاسترداد.
ملء الأرض يمكن تخصيص عائدات الطاقة بين الحشو بين المردود والاسترداد.
معايير الطاقة المعيار هو 380 فولت/50 هرتز ويمكن تخصيص مصدر الطاقة لبلدان ومناطق مختلفة.




ميزات المنتج

● سرعة سريعة: مربع المغزل يعاني من الإجهاد وتلدينه ، فهو متين وليس مشوه. القوس الزاوية التدوير المدورة متوازنة بشكل ثابت ومتوازنة ديناميكيا للاختبار والتصحيح. لديها اهتزاز صغير وضوضاء منخفضة. لا يولد المغزل الحرارة أثناء التشغيل عالي السرعة على المدى الطويل ، وسرعة دوران الدوران بسرعة.

● توتر مستقر: يمكن تخصيص محرك المؤازرة كعنصر التوتر. بعد تحديد التوتر الكلي للتشغيل ، يتم حساب توتر الدفع للسلكين الأساسيين بذكاء. كما أنه يمكّن التحكم الدقيق في الدفع والسرعة التي يتم الاستيلاء عليها بواسطة وحدة تحكم الحركة المؤازرة ، وبالتالي تحقيق توتر مستقر.

● الملعب الدقيق: يستخدم العالم على وجه الحصر "آلية النقل الدقيقة للقوة الخارجية والكابستان الداخلية" ، ناقل حركة ميكانيكي معقد لنقل الطاقة المحرك خارج القوس الملتوي إلى عجلة الكابستان في الداخل. تعيين كابستان الرئيسي كمعيار للحركة ، واعتماد وحدات التحكم في حركة المؤازرة لكل من القوس التواء والكابستان الرئيسي لإجراء التحكم الدقيق في حركة السلسلة والحصول على درجة دقيقة في أي سرعة.

● ذكي: إدارة الوصفة ، انقرة واحدة نقرة SOP استرجاع وصفة ، نقطة بدء التشغيل بنقرة واحدة ، بداية بنقرة واحدة ؛ ردود فعل ديناميكية من ملعب ملعب ، نسبة التواء الخلفية ، الكشف عن الأعطال/اكتشاف الاتصال/توقف عندما يصل العداد ، لوحة تحكم ذكية

● معدل الفشل المنخفض: يتم تثبيت جميع مكونات التحكم الكهربائي في القوس الزاوية المتداخلة على المهد ، وجميع الإشارات يتم التحكم في حلقة مغلقة كهربائياً داخل القوس المخترق. يوفر حلقة جامع فرشاة الكربون فقط طاقة ثلاثية الطور إلى داخل القوس الزاوية المتوفرة دون نقل إشارات من أجل تجنب سوء التلامس والتداخل وانخفاض معدل الفشل.

● صيانة سهلة: يمكن للعملاء خارج الصين التخصيص للحصول على التحكم في حافلة ProfInet ، مما يضمن نقل الإشارة السريعة والتداخل المنخفض. تتوفر استكشاف الأخطاء وإصلاحها وصيانتها بغض النظر عن موقع الجهاز في أي بلد أو منطقة في جميع أنحاء العالم ، طالما أن هناك شبكة اتصال
