عودة جهاز التواء للزوج الخلفي لكابل بيانات السيارات

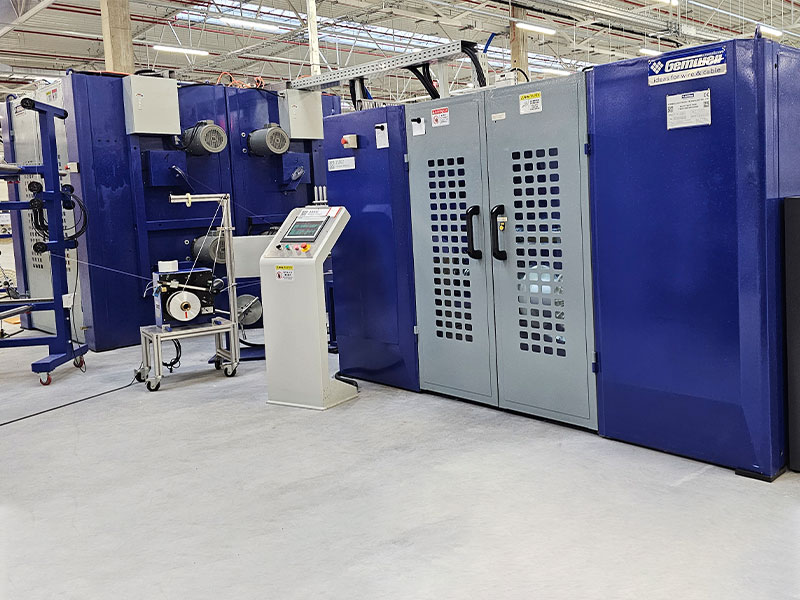

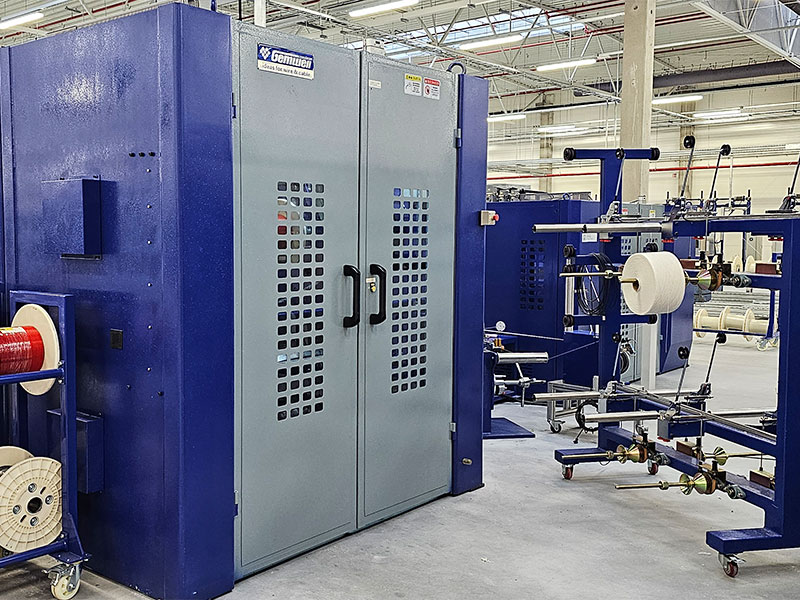

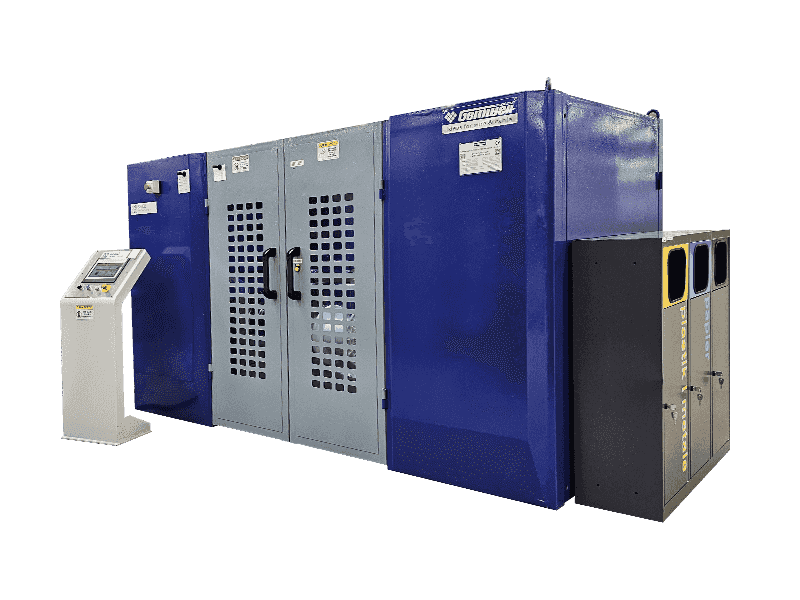

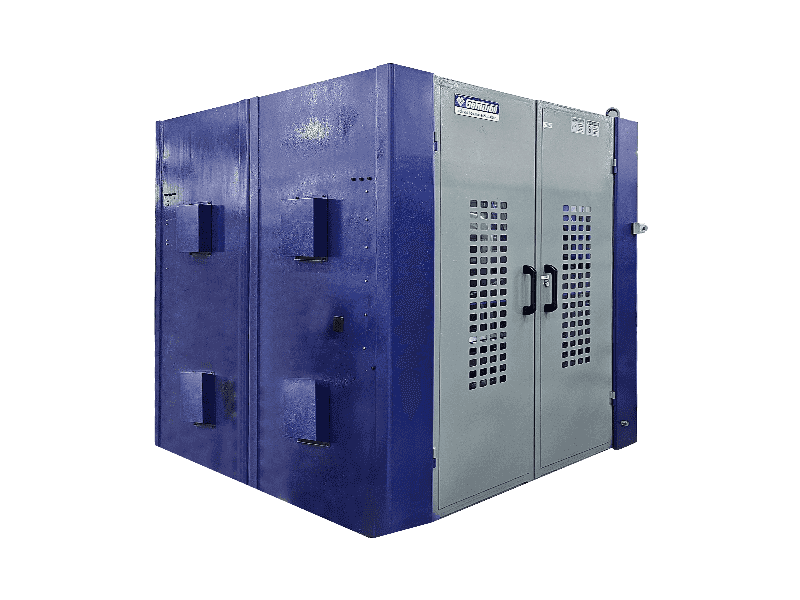

آلة التواء لزوج التواء لأربعة نوى كابل بيانات إيثرنت الصناعية

مع التطور الكبير في مركبات الطاقة الجديدة في السنوات الأخيرة، تطورت المعدات الإلكترونية داخل السيارة، مثل التحكم في المحرك، وأنظمة منع انغلاق المكابح (ABS)، والوسائد الهوائية، ووظائف الذكاء الاصطناعي الذكية، وإلكترونيات الوسائط المتعددة، وغيرها. وبهذه الطريقة، يمكن تحسين السلامة والراحة والذكاء وتوفير الطاقة والموثوقية وسهولة استخدام السيارات، وتقليل الانبعاثات. وفي المقابل، تتزايد المتطلبات المفروضة على أنظمة النقل لضمان نقل بيانات الاتصالات بشكل موثوق بين وحدات التحكم المختلفة. وعلى وجه الخصوص، تُعد سلامة عناصر التحكم عبر أنظمة النقل، مثل شبكة منطقة التحكم (CAN) أو أنظمة FlexRay، أمرًا بالغ الأهمية، ويجب أن تلبي مواصفات التوافق الكهرومغناطيسي. وباعتبارها جوهر ناقلات الإشارة، فإن كابلات بيانات السيارات تتطلب جودة متزايدة: معدل نقل بيانات أسرع، وأداء تأخير، وتحملًا للأخطاء. يعتمد خط تصنيع كابلات بيانات السيارات على هيكل شريط مزدوج مجدول، مما يحقق معدل نقل بيانات سريع (ناقل CAN: 1 ميجابت/ثانية؛ ناقل FlexRay: 10 ميجابت/ثانية)، مع تأخير واضح وموثوقية عالية. بما أن كابلات بيانات السيارات المجدولة تتطلب بشكل أساسي تناسق أسلاك النواة المجدولة المزدوجة، فعند نقل الكابل في الوضع التفاضلي، يُحوّل إشارة الوضع التفاضلي إلى قيمة كمية ثابتة لإشارة الوضع المشترك، أي قيمة LCL وقيمة LCTL. بالإضافة إلى ذلك، يتطلب التحكم في التوهين المنخفض واختلاف الصدى المنخفض آلة لفّ مزدوجة مستقرة ومرغوبة الأداء. منذ تأسيس المصنع قبل 20 عامًا، ركزت جيمويل على البحث والتطوير والابتكار في آلات اللف. أصبحت آلة لفّ الزوج المجدولة الخلفية من جيمويل لكابلات بيانات إيثرنت الصناعية ثنائية النواة الخيار الأمثل في مجال أسلاك بيانات الطاقة الجديدة. فيما يلي تكوين تقليدي لبكرتين للدفع، يمكن للمستخدمين زيادة عدد رؤوس اللف وفقًا لمواصفات تصنيع الكابلات المختلفة. بناءً على تنوع أقطار الأسلاك، يمكن أيضًا تخصيص وتعديل مواصفات وأنواع آلات الالتقاط والدفع والرفع.

سؤال +
السابق：عودة جهاز التواء لزوج التواء لأربعة نوى تدور كابل بيانات السيارات المفردة
التالي：آلة التواء لزوج الظهر لآلة الالتواء المزدوجة كابل بيانات إيثرنت الصناعي
منتج تفاصيل

عناصر

● Ø500 مجموعة مزدوجة من نوع الإطار المتكامل
● موقف مردود تويست مرة أخرى
● Ø630 مزدوج الملعب توتر التوتر برّام
● نظام التحكم
● يمكن تخصيص المعدات المساعدة المحيطية.


المواصفات الفنية

هيكل الدفع منصة سحب أفقية علوية وسفلية مزدوجة البكرات بدون عمود، وقوس جدل بلف مزدوج للخلف.
هيكل الاستيلاء منصة سحب أفقية بدون عمود، وقوس جدل بلف مزدوج للخلف.

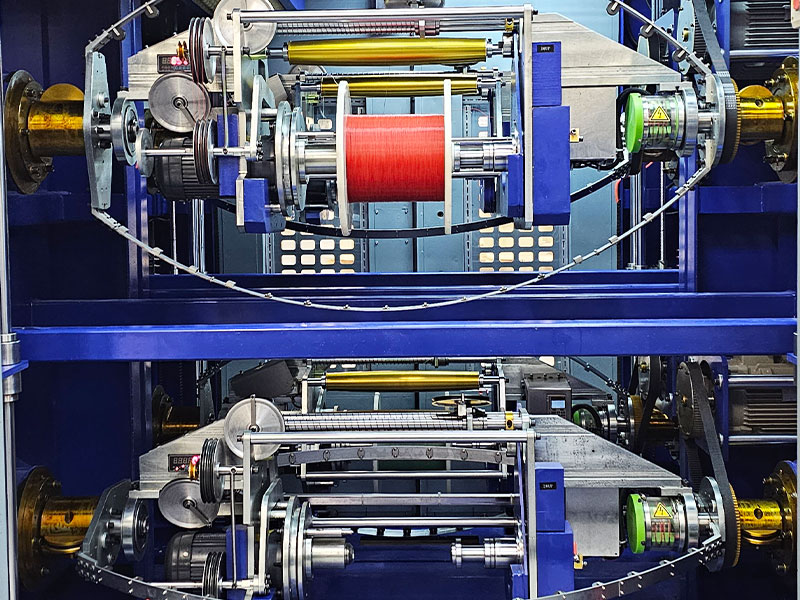

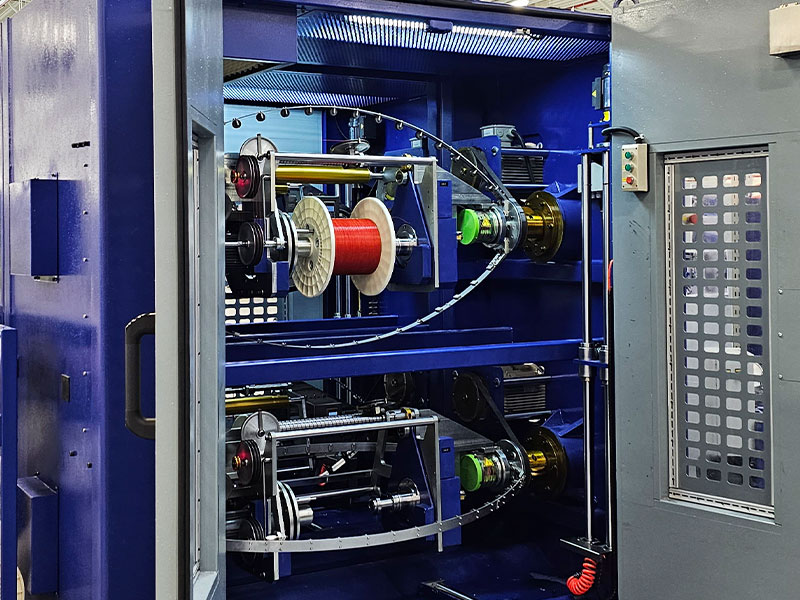

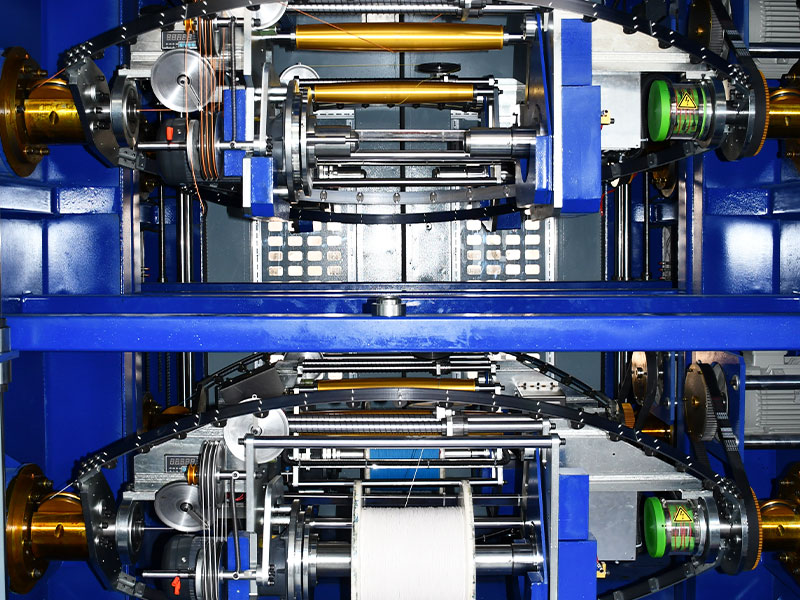

بنية الآلة العامة يتم ترتيب منصة السحب باللف الخلفي ومنصة سحب الجدل بشكل متداخل، بهيكل متكامل. كلا جانبي السحب والسحب مزودان بأبواب لعمليات سحب وسحب البكرات.
نوع سلك مناسب يستخدم بشكل أساسي لـ LAN كابل CAT5 و CAT5E و CAT6A و CAT7 و CAT8 وغيرها من الأسلاك ، ولكن أيضًا لأسلاك نقل الإشارة الأخرى التي تتطلب اختبارًا كهربائيًا.
مواصفات الأسلاك الأساسية المدى: Ø0.6-2.0mm ، يمكن تخصيص ما وراء هذا النطاق
القطر الخارجي من الأسلاك التي تقطعت بهم السبل المدى: Ø1.2-4.5mm ، ما وراء هذا النطاق يمكن تخصيصه.
يموت تقطعت بهم السبل حجم OD القياسي هو 25
طريقة تويست الخلفية تحقيق التواء أو المسبق ، التواء يعني أن أقواس آلة المردود وزوج تويست تدور في الاتجاه المعاكس ؛ يشير الترجيح المسبق إلى نفس الاتجاه الدوار لآلة الدفع وتوامة الزوج ، ويمكن تحديده على شاشة اللمس.
نسبة التواء/ما قبل الترجيح 0-120 ٪ ، قابلة للتعديل بشكل مستمر وبدون خطوة ، على شاشة تعمل باللمس ، والتحكم التلقائي PLC ، والتتبع التلقائي لسرعة التواء/الظهر.
اتجاه تقطعت بهم السبل s/z
سرعة دوران الدفع أقصى2000 دورة في الدقيقة/4000 TPM (بدون تحميل).
يتم تعيين سرعة بدء التشغيل الفعلية وفقًا لمتطلبات الدرجات السلكية المختلفة.
سرعة الدوران Model 500 أقصى2000RPM/4000TPM (بدون تحميل).
Model 630 أقصى1750RPM/3500TPM (بدون تحميل).
يتم تعيين سرعة بدء التشغيل الفعلية وفقًا لمتطلبات الدرجات السلكية المختلفة.
نطاق سرعة السلك صيغة لحساب سرعة الخط: سرعة القوس × 2 X خطوة / 1000 = متر/دقيقة. الحد الأقصى للسرعة هو 100 م/دقيقة.
سلك ملعب الملعب النطاق الأمثل: 5.0-50.0 مم ، دقيق إلى مكان واحد عشري ، مع مستوى قابل للتعديل باستمرار ، يمكن اختياره على الشاشة التي تعمل باللمس.
دقة الملعب دقة الملعب ± 0.3 مم أثناء إنتاج السرعة الثابتة ، 0.5 ملم أثناء بدء التشغيل/الإغلاق.
مواد القوس المخترقة المادة القياسية المستخدمة هي شريط فولاذي 65 مليون مع فتحات من السيراميك ، والتي يمكن تخصيصها إلى القوس الخفيف الألياف الألياف الكربونية.
قوة القوس التكوين القياسي 2-5.5kw يمكن أيضًا تخصيص محرك العاكس لمحرك المؤازرة.
قوة القوس التكوين القياسي لـ 630 رافعة هو محرك العاكس 7.5kw ، ويمكن أيضًا تخصيصه لمحرك المؤازرة.
فرملة القوس تقطعت بهم السبل الفرامل الكهرومغناطيسية
نوع كابستان تم بناء كابستان عجلات مزدوجة في مهد بوابة مهد
قطر عجلة كابستان Ø185 ، أسطوانة الألومنيوم المغلفة بألومنيوم مقسم 5-GROOVE 5-GROOVE.
قوة كابستان التكوين القياسي هو محرك العاكس 1.5 كيلو وات ، ويمكن أيضًا تخصيصه لمحرك المؤازرة.
مواصفات الدفع نموذج Ø500 ، متوافق مع Ø400 ، عجلات ABS
مواصفات الاستيلاء نموذج Ø630 ، متوافق مع Ø500 ، عجلات ABS
ثقب داخلي من بكرة المعيار Ø56mm ، يمكن تخصيص أحجام أخرى.
بكرة رفع الدوران الرفع الكهربائي وتحميل لوح التزلج وتفريغ التخزين المؤقت.
طريقة تشديد بكرة مجموعة قوية من مجموعة الأسطوانة مرنة تشديد ، قوة تشديد> 200 كيلوجرام ، مع حماية قفل ذاتي ، بكرة الإطلاق الهوائية
بكرة تحميل الوزن أقصى300kg
قوة بكرة الدفع التكوين القياسي هو محرك مخفض التروس 2-0.75KW ، ويمكن أيضًا تخصيصه لمحرك المؤازرة.
استقلال بكرة القوة التكوين القياسي هو محرك مخفض الترس 0.75kw ، ويمكن أيضًا تخصيصه لمحرك المؤازرة.
ترتيب وضع السلك الاستيلاء المعيار هو 30 وحدة عمود عرض القضيب المصقولة ، يمكن تخصيصها لصفوف وحدة تحكم الحركة المؤازرة.
طاقة ترتيب وضع السلك يمكن تخصيص 0.2 كيلو وات من وحدة التحكم في الحركة.
مواد الدفع ينفد الكشف التنبيه والتوقف التلقائي عندما يكون السلك الأساسي على وشك أن ينفد/إنذار وتوقف تلقائي عند كسر السلك.
نوع التوتر المعيار هو ضبط التوتر عن طريق تحريك أو إضافة أوزان الموازنة ، والتحكم في سرعة الدفع أو الاستيلاء ، أو تخصيصه لضبط التوتر باستخدام محرك مؤازر.
نطاق توتر الدفع 3n-30n/0.3kg-3kg/300g-3000g
نطاق التوتر الاستيلاء 5n-50n/0.5kg-5kg/500g-5000g
دقة التوتر ± 25g
عرض التوتر نوع الاتصال مستشعر ضغط العرض الرقمي ، إنذار تجاوز التوتر والإغلاق التلقائي.
إدارة الصيغة يمكّن نظام إدارة الصياغة المخصص بيانات مثل التوتر ودرجة الحرارة والقطر الخارجي والملعب و S/Z ومسافة اللف من الأسلاك والضغط البارومتري ليتم تغذيته في PLC ، ودعم جمع البيانات والاستيراد للإنتاج الرقمي.
حماية السلامة يمكن تخصيص الكشف التلقائي والتنبؤ بدرجة الحرارة /الاهتزاز /الضوضاء /الضغط وفقًا لتصميم CE /CSA /UL القياسي.
الكشف الشرارة يمكن تخصيصها لإضافة اختبار شرارة
درع السحب يمكن إضافة التسجيل الطولي النشط بين الدفع والاسترداد.
تكوين ما قبل تويست يمكن تخصيص عالي السرعة قبل المراهقين بين الدفع والاسترداد.
ملء الأرض يمكن تخصيص عائدات الطاقة بين الحشو بين المردود والاسترداد.
معايير الطاقة المعيار هو 380 فولت/50 هرتز ويمكن تخصيص مصدر الطاقة لبلدان ومناطق مختلفة.
برنامج ذكي قابل للتخصيص لإضافة برنامج "أفضل وظيفة مطابقة تلقائية للسرعة" ، لتحقيق كفاءة الإنتاج وجودة المنتج في نفس الوقت.
الجهاز الزائد السلك الأساسي يمكن تخصيص جهاز تزييت الأسلاك الأساسية وإضافته. السلك الأساسي العزل مغلف بزيت تشحيم متطاير لتقليل الاحتكاك أثناء التواء زوج الأسلاك.




ميزات المنتج

● سرعة سريعة: مربع المغزل يعاني من الإجهاد وتلدينه ، فهو متين وليس مشوه. القوس الزاوية التدوير المدورة متوازنة بشكل ثابت ومتوازنة ديناميكيا للاختبار والتصحيح. لديها اهتزاز صغير وضوضاء منخفضة. لا يولد المغزل الحرارة أثناء التشغيل عالي السرعة على المدى الطويل ، وسرعة دوران الدوران بسرعة.

● توتر مستقر: يمكن تخصيص محرك المؤازرة كعنصر التوتر. بعد تحديد التوتر الكلي للتشغيل ، يتم حساب توتر الدفع للسلكين الأساسيين بذكاء. كما أنه يمكّن التحكم الدقيق في الدفع والسرعة التي يتم الاستيلاء عليها بواسطة وحدة تحكم الحركة المؤازرة ، وبالتالي تحقيق توتر مستقر.

● الملعب الدقيق: يستخدم العالم على وجه الحصر "آلية النقل الدقيقة للقوة الخارجية والكابستان الداخلية" ، ناقل حركة ميكانيكي معقد لنقل الطاقة المحرك خارج القوس الملتوي إلى عجلة الكابستان في الداخل. تعيين كابستان الرئيسي كمعيار للحركة ، واعتماد وحدات التحكم في حركة المؤازرة لكل من القوس التواء والكابستان الرئيسي لإجراء التحكم الدقيق في حركة السلسلة والحصول على درجة دقيقة في أي سرعة.

● إنقاذ العمل: مزود بمتأشرين مرن ، يمكن أن ينتقل بسلاسة من خلال عقدة الدوران من القوس الزاوية ، ويمكن إكمال الخيط في دقيقة واحدة. يمكن سحب الأسلاك في الاتجاه المعاكس باستخدام لوحة التحكم ، وتوفير المخاض.

● ذكي: إدارة الوصفة ، انقرة واحدة نقرة SOP استرجاع وصفة ، نقطة بدء التشغيل بنقرة واحدة ، بداية بنقرة واحدة ؛ ردود فعل ديناميكية من ملعب ملعب ، نسبة التواء الخلفية ، الكشف عن الأعطال/اكتشاف الاتصال/توقف عندما يصل العداد ، لوحة تحكم ذكية

● معدل الفشل المنخفض: يتم تثبيت جميع مكونات التحكم الكهربائي في القوس الزاوية المتداخلة على المهد ، وجميع الإشارات يتم التحكم في حلقة مغلقة كهربائياً داخل القوس المخترق. يوفر حلقة جامع فرشاة الكربون فقط طاقة ثلاثية الطور إلى داخل القوس الزاوية المتداخلة دون نقل إشارات من أجل تجنب سوء التلامس والتداخل ومعدل الفشل المنخفض.

● صيانة سهلة: يمكن للعملاء خارج الصين التخصيص للحصول على التحكم في حافلة ProfInet ، مما يضمن نقل الإشارة السريعة والتداخل المنخفض. تتوفر استكشاف الأخطاء وإصلاحها وصيانتها بغض النظر عن موقع الجهاز في أي بلد أو منطقة في جميع أنحاء العالم ، طالما أن هناك شبكة اتصال
