نظرة عامة تفصيلية على الهياكل الخمسة السائدة للكابلات النحاسية التفاضلية عالية السرعة (Twinax).

بالنسبة لكابلات Twinax في خوادم الذكاء الاصطناعي، يعد خفض Dk الفعال للعزل (الهواء ≈1، FEP≈2.1) أمرًا أساسيًا لتقليل فقدان التردد العالي، والانحراف، وعدم استقرار المعاوقة. وقد تم تطوير خمسة أساليب تصنيع منخفضة التكلفة لتحقيق ذلك.

حل البناء بالشريط EPTFE

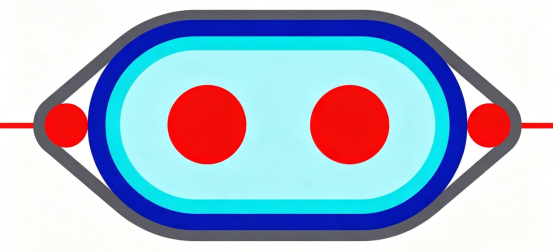

الهيكل الهرمي
أحمر : موصلات الإشارة (النحاس المطلي بالفضة / سبائك النحاس)
رمادي ： العزل الأولي الداخلي غير الرغوي (الصلب) FEP
أزرق فاتح : الجسم العازل الرئيسي لطبقة EPTFE
أزرق غامق ： طبقات الحماية الخارجية / طبقات التدريع (رقائق النحاس والرقائق المعدنية والمكونات الهيكلية الأخرى)
دوائر حمراء صغيرة على الجانبين : هيكل سلك التأريض/التصريف

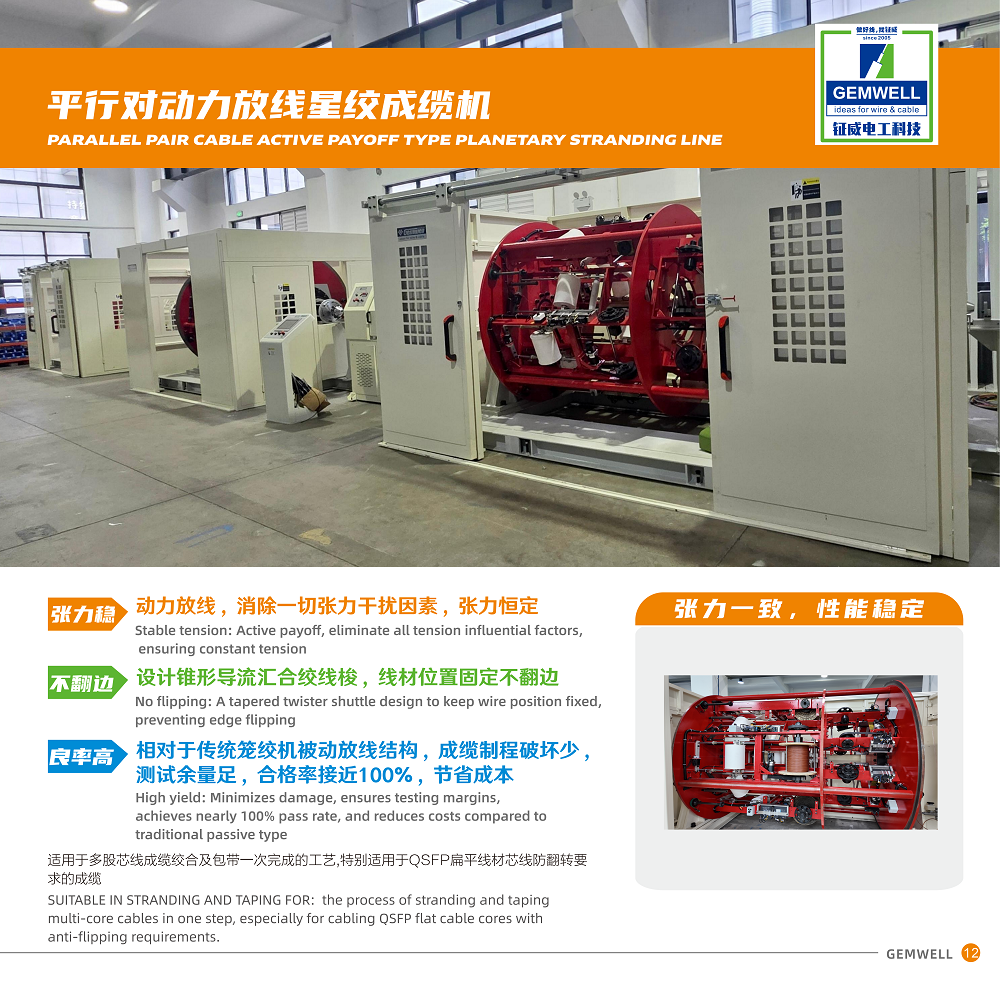

1. مبدأ العملية
يتم لف شريط EPTFE على الموصل تحت توتر وتداخل متحكم فيه. ينتج عن الهواء المحبوس داخل بنيته المسامية الصغيرة Dk فعالة منخفضة تبلغ ≈1.4–1.6."

2. المزايا الرئيسية
يوفر هذا البناء خسارة عازلة منخفضة للغاية، وفقدان إدخال منخفض جدًا، ومقاومة درجات الحرارة العالية، وDk فعال قريب من الهواء.

3.التطبيقات
448G/800G Twinax فائق السرعة، وروابط عالية السرعة طويلة المدى، ووصلات حسابية عالية الجودة من IL.

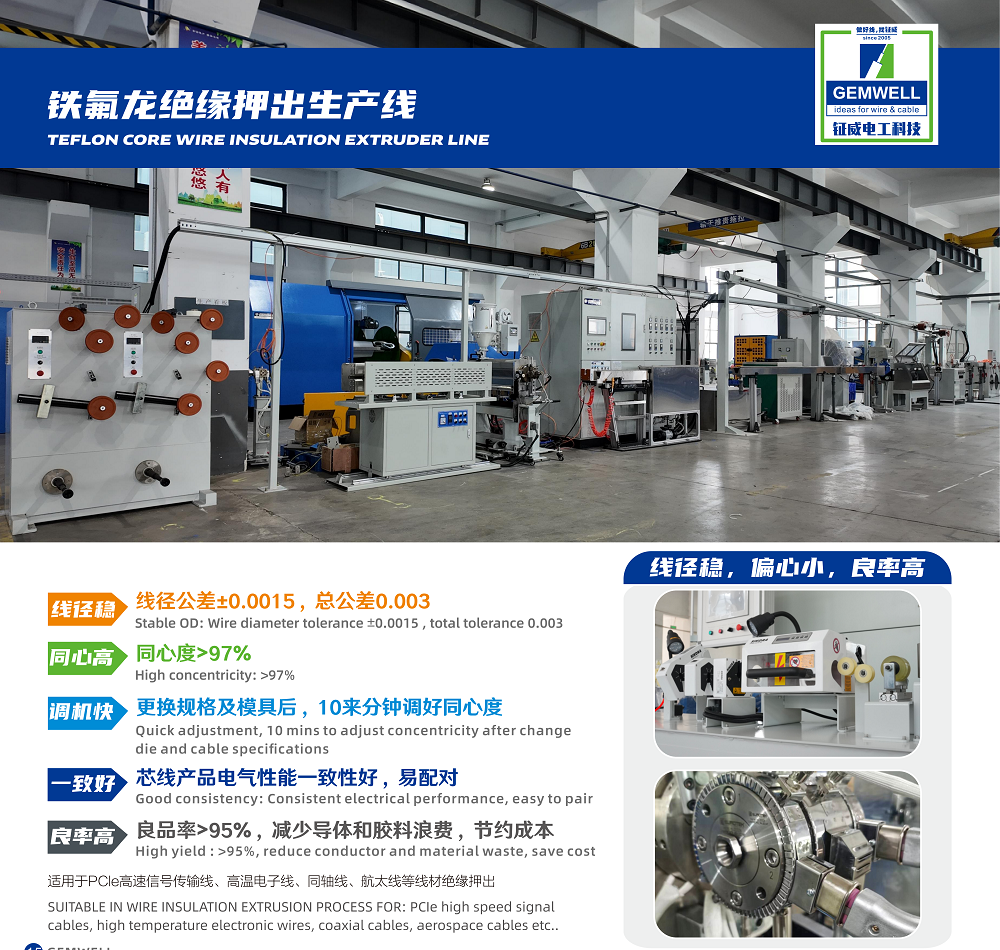

حل بثق FEP ثنائي الطبقة

الطبقات الهيكلية (من الداخل إلى الخارج)
موصلان للإشارة من النحاس المطلي بالفضة أو من سبائك النحاس.
الطبقة الداخلية : العزل الأولي FEP الصلب، مقذوف أحادي النواة.
الطبقة الخارجية : سترة علوية مشتركة من FEP، مقذوف بشكل مشترك على كلا الموصلين.
أسلاك التأريض على جانبي التجمع.

1. مبدأ العملية
البثق على خطوتين: يتم بثق FEP الصلب أولاً فوق كل موصل على حدة، ثم يتم وضع القلبين المعزولين جنبًا إلى جنب ويتم بثقهما بشكل مفرط بطبقة FEP خارجية، مما يشكل عزلًا صلبًا من البلاستيك الفلوري ثنائي الطبقة.
2. المزايا
أبعاد مستقرة، مقاومة كيميائية ممتازة وقوة ميكانيكية، عملية ناضجة ذات إنتاجية عالية.
3. سيناريوهات التطبيق
ما يصل إلى 224 جيجا كابلات عالية السرعة متوسطة/قصيرة الوصول؛ وصلات صناعية عالية السرعة ذات درجة حرارة عالية؛ وصلات تفاضلية عالية السرعة للأغراض العامة متوسطة التكلفة.

البثق المشترك للموصل المزدوج (متجانس)

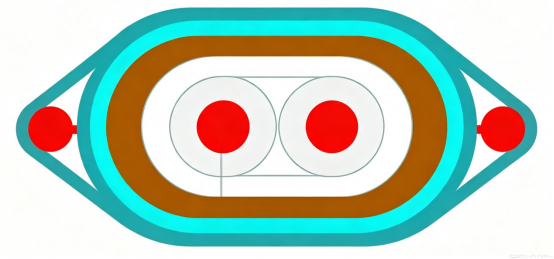

الطبقات الهيكلية (من الداخل إلى الخارج):
اثنين من الموصلات إشارة متوازية
عازل FEP/PFA صلب متجانس مقذوف أحادي المرور فوق كلا الموصلين، مع شريط واقي خارجي رفيع.
أسلاك التأريض موضوعة على كلا الجانبين

1. مبدأ العملية
يتيح القالب ثنائي النواة المصمم خصيصًا قذفًا أحادي المرور، ودمج كلا الموصلين في عازل مشترك وقفل الملعب المركزي أثناء البثق.

2. المزايا
ينتج عن اتساق تباعد الموصلات الضيقة انحراف منخفض للغاية داخل الزوج؛ خطوات عملية أقل وتكلفة أقل من بثق FEP ذو الخطوتين؛ التوحيد مقاومة ممتازة.

3.سيناريوهات التطبيق
كابلات عالية السرعة قصيرة المدى، ووصلات PCB، وروابط لوحة الكترونية معززة، وروابط انحراف منخفضة بين الأزواج.

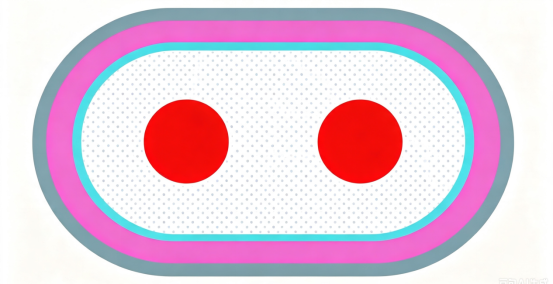

رغوي جسديًا FEP

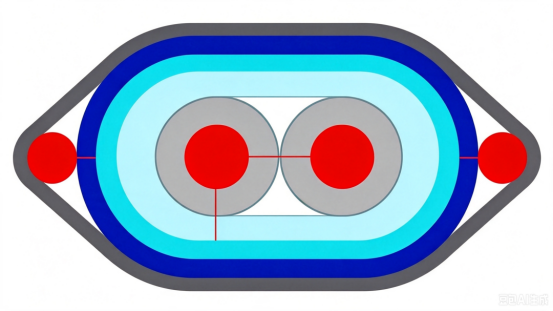

الطبقات الهيكلية (من الداخل إلى الخارج):
موصلات الإشارة المزدوجة
عزل FEP ميكروسيلولار.
جلد خارجي صلب FEP.

1. مبدأ العملية
أثناء البثق، يتم حقن النيتروجين عالي الضغط في FEP المنصهر، مما يؤدي إلى إنشاء فراغات دقيقة ذات خلايا مغلقة تعمل على تخفيف العازل الكهربائي بالهواء وخفض Dk الإجمالي.

2. المزايا
انخفاض Dk والتوهين من FEP الصلب؛ مقاومة تسيطر عليها.

3.التطبيقات
كابلات عالية السرعة لمركز البيانات 224 جيجا-448 جيجا للوصول المتوسط إلى الطويل
يربط.

هيكل ثقب جذر اللوتس

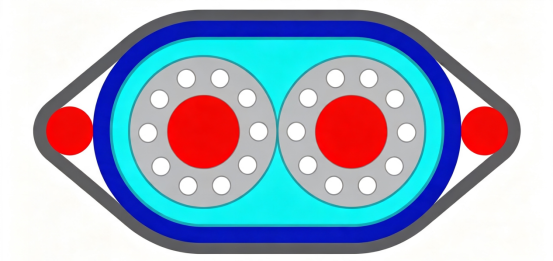

الطبقات الهيكلية (من الداخل إلى الخارج)

اثنين من موصلات الإشارة
قنوات فراغ طولية محيطية حول الموصل (تجاويف هوائية مستمرة على طول الكابل، مثل فتحات جذر اللوتس).
عزل FEP الخارجي الصلب
أسلاك دعم تحديد المواقع الجانبية

1. مبدأ العملية
يقوم قالب جذر اللوتس بإنشاء قنوات هوائية مستمرة (مترابطة) من أجل انخفاض Dk، مما يعزز الأداء - يختلف عن فراغات الخلايا المغلقة الرغوية في FEP.

2. المزايا
تغير أقل في مقاومة الانحناء مقابل الرغوة المادية بنفس الخسارة؛ تكلفة أقل ممتاز HF SI؛ لا توجد معدات رغوية عالية الضغط.

3.التطبيقات
كابلات PCIe 6.0 و448G النحاسية عالية السرعة من الجيل التالي - حل ناشئ لخوادم الحوسبة.
