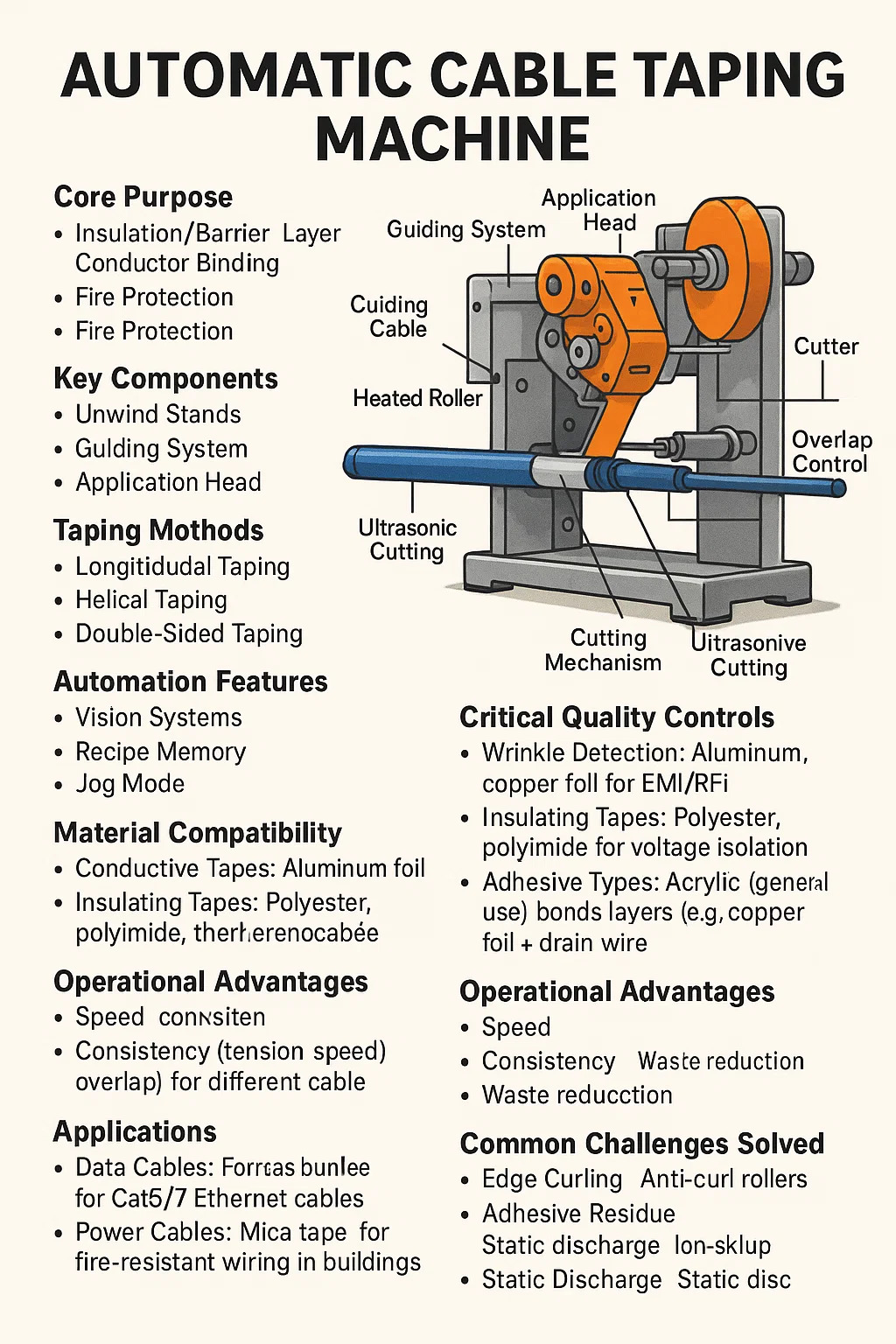

ما هي آلة تسجيل الكابلات الأوتوماتيكية؟

ان ماكينة ربط الكابلات الأوتوماتيكية تطبق الأشرطة أو الأفلام المدعومة باللاصق على الكابلات بدقة أثناء الإنتاج. وفيما يلي تفصيل لوظيفتها وميزاتها:

●الغرض الأساسي

▸ العزل/طبقة الحاجز/طبقة الحاجز - يتم لف الأشرطة (على سبيل المثال، البوليستر، PVC، الألومنيوم، على سبيل المثال، البوليستر، PVC، رقائق الألومنيوم) حول الموصلات لتوفير العزل الكهربائي، أو مقاومة الرطوبة، أو الحماية من التداخل الكهرومغناطيسي.
▸ ربط الموصل - يؤمن الأسلاك المجدولة في شكل مضغوط قبل تغليفها.
▸ الحماية من الحرائق — تستخدم أشرطة الميكا المقاومة للهب في كابلات الحماية من الحرائق.

● المكونات الرئيسية

▸ حوامل الاسترخاء - تحمل بكرات الشريط مع التحكم في التوتر لمنع الركود أو التمزق.
▸ نظام التوجيه - يقوم بمحاذاة الشريط والكابل باستخدام أجهزة استشعار الليزر أو بكرات يتم التحكم فيها بواسطة المؤازرة.
▸ رأس التطبيق - يضغط الشريط على الكابل عبر بكرات ساخنة (للمواد اللاصقة) أو الضغط البارد.
▸ آلية القطع - تشذيب الشريط عند أطراف الكابل أو أثناء الربط؛ بالموجات فوق الصوتية أثناء الربط. قواطع بالموجات فوق الصوتية تجنب الاهتراء.
▸ التحكم في التداخل — يضبط محاذاة حافة الشريط للحصول على تغطية متسقة (على سبيل المثال، تداخل بنسبة 25%).

●طرق التسجيل

▸الشريط الطولي — يتم تشغيل الشريط بالتوازي مع طول الكابل (شائع في الحماية).
▸الشريط الحلزوني — شريط حلزوني حول الكابل (مرن للمسارات المنحنية).
▸شريط مزدوج الجوانب - لاصق على كلا الجانبين يربط الطبقات (على سبيل المثال، سلك تصريف رقائق النحاس).

● ميزات الأتمتة

▸ أنظمة الرؤية —- أنظمة الرؤية — تكتشف الكاميرات فجوات/اختلال الشريط، مما يؤدي إلى التصحيح التلقائي.
▸ذاكرة الوصفة - تخزن الإعدادات (الشد والسرعة والتداخل) لأقطار الكابلات المختلفة.
▸وضع التشغيل — تعديل الحركة البطيئة أثناء الإعداد لتقليل هدر الشريط.

● توافق المواد

▸ أشرطة موصلة - رقائق الألومنيوم والنحاس للحماية من EMI/RFI.
▸ الأشرطة العازلة - البوليستر، بوليميد لعزل الجهد.
▸ أنواع المواد اللاصقة — الأكريليك (للاستخدام العام)، أو المتصلدة بالحرارة (الكابلات ذات درجة الحرارة العالية)، أو الحساسة للضغط.

● ضوابط الجودة الحرجة

▸ اكتشاف التجاعيد - توقف المستشعرات الإنتاج في حالة طي الشريط أو تشكل فقاعات.
▸ حلقات التغذية المرتدة للشد - تمنع تمدد الشريط أو كسره أثناء تغيرات السرعة.
▸ مراقبة تنشيط المادة اللاصقة - تتحقق مستشعرات الأشعة تحت الحمراء من درجة حرارة الترابط المناسبة.

●التطبيقات

▸ كابلات البيانات - طبقة حماية من الرقائق المعدنية لكابلات Cat6/7 Ethernet.
▸ كابلات الطاقة — شريط ميكا للأسلاك المقاومة للحريق في المباني.
▸ الكابلات المحورية - جديلة شريط من الألومنيوم لضمان سلامة الإشارة.
▸ أحزمة السيارات - تقوم الأشرطة بتجميع الأسلاك من قبل - تقوم الأشرطة بتجميع الأسلاك قبل التشكيل الزائد.

● المزايا التشغيلية

▸ السرعة — معالجة الكابلات بشكل مستمر بسرعات الخط > 100 م/دقيقة.
▸ الاتساق - يزيل الخطأ البشري في محاذاة/التصاق الشريط.
▸ تقليل النفايات - القطع الدقيق يقلل من قصاصات الشريط.

● حل التحديات المشتركة

▸ تجعيد الحواف - تعمل بكرات مضادة للتجعيد على تسطيح الشريط أثناء التطبيق.
▸ بقايا لاصقة - تمنع البكرات غير اللاصقة ودورات التنظيف تراكمها.
▸ التفريغ الساكن - تعمل الأشرطة المؤينة على تحييد الكهرباء الساكنة على الأشرطة غير الموصلة.
