الكابلات المعمول بها: PCIE4.0 ، PCIE5.0 ، PCIE6.0 ، إلخ.

PCIE 5.0/6.0/7.0 كابلات عالية السرعة
PCIE 5.0 كابلات عالية السرعة
يعد PCIE (Connection Connection Express) معيارًا للواجهة عالية السرعة ويستخدم على نطاق واسع للاتصال بين الأجهزة داخل أنظمة الكمبيوتر ، مثل بطاقات الرسومات وبطاقات الشبكة ومحركات الأقراص الصلبة. يعد PCIE 5.0 الجيل الخامس من هذا المعيار ، ويوفر معدلات نقل البيانات بشكل كبير وعرض النطاق الترددي الموسع. يمكن أن يصل الحد الأقصى للنطاق الترددي النظري لـ PCIe 5.0 إلى 64 جيجابايت/ثانية ، مع كل حارة قادرة على معدل نقل ثنائي البلاد/ثنائي الاتجاه 16 جيجابايت/ثانية.

تطبيقات PCIE 5.0 كابلات عالية السرعة
يتم استخدام هذه الكابلات عالية السرعة بشكل أساسي لنقل البيانات الداخلية في خوادم البيانات ، وخاصة في بيئات الحوسبة عالية الأداء مثل الذكاء الاصطناعي والخوادم المبردة بالسائل. يفيون بمتطلبات نقل البيانات السريعة في خوادم البيانات الضخمة ومراكز البيانات والتطبيقات المضمنة المختلفة.

تصميم وتصنيع كابلات PCIE 5.0 عالية السرعة
يتضمن تصميم وتصنيع الكابلات عالية السرعة PCIE 5.0 عملية معقدة ، مع مراعاة الاعتبارات لتصميم الإشارات عالية السرعة واختيار الركائز عالية السرعة. مع إصدار مواصفات PCIE 5.0 ، من الضروري إجراء التعديلات والتحسينات المقابلة في تصميم PCB (لوحة الدوائر المطبوعة) لضمان استقرار الإشارة وكفاءة الإرسال.

أسواق PCIE 5.0 كابلات عالية السرعة
على الرغم من أن PCIE 5.0 كابلات عالية السرعة تدعم معدلات نقل البيانات فائقة السرعة ، إلا أن علامات الأسعار المرتفعة جعلتها نقطة اهتمام للمستخدمين المحترفين واللاعبين المتعطشين. يمكن أن تتجاوز PCIe 5.0 SSDs بسهولة 12000 ميجابايت/ثانية في سرعات قراءة/كتابة متتابعة ، لكنها أغلى بكثير من منتجات PCIe 4.0 المكافئة.

التطوير المستقبلي لكابلات PCIE 5.0 عالية السرعة
أصدرت مؤسسة PCI-SIG مواصفات كابل CopperLink ، والتي تنطبق على PCIe 5.0 و 6.0 ، مما يوفر معدلات نقل البيانات 32.0GT/S (PCIE 5.0) و 64.0GT/S (PCIE 6.0). تدمج هذه المواصفات بسلاسة كابلات PCIe مع المواصفات الكهربائية الأساسية لـ PCIe ، مما يوفر مسافات إشارة أطول ومرونة طوبولوجية.

خاتمة
باختصار ، تعد الكابلات عالية السرعة PCIE 5.0 مكونًا أساسيًا لأنظمة الكمبيوتر الحديثة ، مما يوفر دعمًا قويًا للحوسبة عالية الأداء ونقل البيانات. مع استمرار التقدم التكنولوجي ، يمكننا توقع تطبيق وتطوير PCIe 5.0 وإصداراتها اللاحقة في نطاق أوسع من الحقول.

PCIE 6.0 كابلات عالية السرعة
نظرة عامة على الكابلات عالية السرعة PCIE 6.0
يمثل كابل PCIe 6.0 عالي السرعة علامة فارقة في تكنولوجيا نقل البيانات. يتميز هذا الجيل الجديد من الكابلات بسرعة ارتباط قدرها 64 جيجا طن/ثانية لكل قناة ، مما يضاعف بشكل فعال معدل نقل البيانات لسلفها ، PCIe 5.0. تعتبر هذه القفزة في الأداء أمرًا بالغ الأهمية بشكل خاص بالنسبة لقطاعات الحوسبة عالية الأداء مثل مراكز البيانات والذكاء الاصطناعي وخوادم التعلم الآلي ، حيث تلبي متطلبات معالجة البيانات المتصاعدة لهذه المجالات.

تطبيقات الكابلات عالية السرعة PCIE 6.0
تم تصميم هذه الكابلات في المقام الأول لنقل البيانات الداخلية داخل خوادم البيانات الكبيرة المختلفة ، بما في ذلك تلك الخاصة بالذواق الذكاء والتبريد السائل. تم تصميم الكابلات لتلبية احتياجات مراكز البيانات وبيئات الحوسبة عالية الأداء ، مع الحفاظ على نفس النطاق الترددي على مسافات أطول ككابلات نحاسية. هذه القدرة أمر حيوي لبناء AI على نطاق واسع وخوادم التعلم الآلي.

التطورات المستقبلية للكابلات عالية السرعة PCIE
مع استمرار التقدم في التقدم ، من المتوقع أن توفر الكابلات عالية السرعة PCIE 6.0 معدلات نقل بيانات أعلى ودرجة انخفاض استهلاك الطاقة. اعتبارًا من أكتوبر 2024 ، يستمر تطوير كابلات الاتصالات عالية السرعة PCIE 6.0 ، مما يشير إلى تقدم ثابت نحو تحقيق المنتج. بدأت PCI-SIG بالفعل العمل على تطوير كابلات CoppRlink لتقنية 128.0 GT/S PCIE 7.0 ، مما يدل على التزامها المستمر بحلول الكابلات عالية السرعة. يشير هذا إلى أن الكابلات عالية السرعة PCIE 6.0 ليست سوى خطوة واحدة نحو تقنيات نقل البيانات الأكثر تقدماً ، مع وجود العديد من الاختراقات في الأفق.

خاتمة
يمثل الكابلات عالية السرعة PCIE 6.0 تقدمًا كبيرًا في تكنولوجيا نقل البيانات ، مما يوفر مراكز حوسبة وبيانات عالية الأداء مع سرعات نقل البيانات بشكل أسرع وعرض نطاق ترددي أكبر. على الرغم من أنه لا يزال في مرحلة التطوير ، إلا أن إمكاناتها معترف بها بالفعل من قبل الصناعة. مع بدء تشغيل التكنولوجيا والمنتجات ، تستعد PCIe 6.0 كابلات عالية السرعة لتصبح تقنية رئيسية تقود تطوير الأجهزة الإلكترونية المستقبلية.

PCIE 7.0 كابلات عالية السرعة
نظرة عامة على كابلات PCIE 7.0 عالية السرعة
يُمثل إصدار PCIE 7.0 القادم تقدمًا ملحوظًا في تكنولوجيا الربط الحاسوبي! صُمم لمضاعفة معدل نقل البيانات لكل دبوس إلى 128 GT/S في الثانية، مما يُضاعف فعليًا معدل 32 GT/S في الثانية لإصدار PCIE 5.0، ومضاعفة معدل 64 GT/S في الثانية لإصدار PCIE 6.0. من المتوقع أن تُمثل هذه السرعة المُحسّنة ميزةً كبيرةً لمراكز البيانات والتطبيقات المستقبلية التي تتطلب معدلات نقل بيانات أسرع، بما في ذلك تطبيقات الذكاء الاصطناعي والحوسبة عالية الأداء.

الميزات الفنية لـ PCIe 7.0
تضع الطبيعة العالية النطاق الترددي لـ PCIe 7.0 أنها لاعب رئيسي في مراكز البيانات ، ومنظمة العفو الدولية ، والحوسبة عالية الأداء ، وتسهيل عمليات نقل البيانات واسعة النطاق والحساب المعجل. مع زيادة معدل ، يمكن لـ PCIe 7.0 تحقيق عرض ترددي في اتجاه واحد يبلغ 256 جيجابايت/ثانية في تكوين X16 ، مما يعزز بشكل كبير أداء التطبيقات المكثفة للبيانات. ومع ذلك ، فإن تعزيز السرعة يمثل أيضًا تحديات فنية مثل سلامة الإشارة وإدارة الطاقة والتصميم الحراري ، مما يستلزم اعتماد تقنيات ومواد الطبقة المادية الأكثر تقدماً.

تاريخ تطوير PCIE 7.0
بدأت رحلة PCIE 7.0 في عام 2022 عندما أعلنت PCI-SIG عن المواصفات في مؤتمر المطورين الخاص بهم. بحلول العام التالي ، أكمل PCI-SIG المسودة الأولى من الإصدار 0.3 من المواصفات ، والتي تم توزيعها بعد ذلك على الأعضاء ، مما يمثل بدءًا رسميًا لتطوير PCIE 7.0 القياسي.

مقارنة مع الإصدارات الأخرى
بالمقارنة مع PCIe 5.0 و 6.0 ، يضاعف PCIe 7.0 تردد الحافلة في الطبقة المادية. بالإضافة إلى ذلك ، يحتفظ المعيار بتشكيل سعة النبض مع تشفير الإشارة بأربعة مستويات (PAM4) ، وترميز وضع 1B/1BFLIT وتصحيح الخطأ للأمام (FEC) المستخدمة في PCIE 6.0. أشارت PCI-SIG إلى أن مواصفات PCIE 7.0 تركز أيضًا على معلمات القناة المحسنة والوصول ، بالإضافة إلى تحسين كفاءة الطاقة.

آفاق تطبيق PCIE 7.0
توفر إمكانات النطاق الترددي العالي لـ PCIE 7.0 آفاقًا واسعة التطبيق في مراكز البيانات ، ومنظمة العفو الدولية ، والحوسبة عالية الأداء ، ودعم عمليات نقل البيانات واسعة النطاق وسرعات حساب أسرع. من خلال إدخال هذا المعيار الجديد ، يجب على الشركات المصنعة للأجهزة ومصممي النظام ومطوري البرامج التعاون لإنشاء نظام بيئي متوافق مع PCIE 7.0 ، بما في ذلك المعالجات وأجهزة التخزين وبطاقات الشبكة التي تدعم المعيار الجديد.

خاتمة
باختصار ، ترمز BCIE 7.0 الترابط عالي السرعة إلى المسار المستقبلي لتكنولوجيا ربط الكمبيوتر. تم تعيين عرض النطاق الترددي العالي وكفاءته لإحضار تغييرات ثورية في مراكز البيانات والذكاء الاصطناعي وقطاعات الحوسبة عالية الأداء.

الكابل المعمول به: QSFP

الكابلات المعمول بها: Can Bus ، Lin Bus ، Canfd Bus ، Flexray Bus ، معظم الحافلات ، حافلة HSD ، أيضًا للكابلات القياسية للحافلات الصناعية Ethernet Profinet.

حافلة السيارات

فوق حافلة السيارات
حافلة السيارات هي مسارات نقل البيانات الهامة التي تربط الأنظمة الإلكترونية المختلفة داخل السيارة. يتم استخدامها على نطاق واسع عبر أنظمة السيارات المختلفة ، بما في ذلك على سبيل المثال لا الحصر أنظمة توليد الطاقة ، والكبح ، والتوجيه ، والترفيه ، وأنظمة تكييف الهواء. مع تقدم تكنولوجيا الإلكترونيات للسيارات بسرعة ، فإن الطلب على أنظمة اتصالات المركبات في ارتفاع. من المقرر أن تتحسن سرعة الاتصال ونقل ناقل الحركة ، مع زيادة تكامل تقنيات الحافلات المتنوعة في شبكات هجينة لتعزيز أداء النظام وموثوقيته بشكل عام. يقود هذا التطور تطوير وتطبيق تقنيات حافلات السيارات المختلفة ، والتي تعد ضرورية لتحسين الأداء الكلي وتجربة المستخدم للمركبات.

الأنواع الشائعة وميزات حافلة السيارات
يمكن للحافلة
مقدمة: شبكة منطقة وحدة التحكم (CAN) هي ناقل اتصال متسلسل مشترك ومسرحيين تم تطويره بواسطة Bosch في عام 1983.
الميزات: يوفر الحد الأقصى لمعدل نقل 1Mbit/s ، ولديه تحكيم غير مدمر ، والتحكم في الوقت الحقيقي الموزعة ، وآليات معالجة الأخطاء والاكتشاف الموثوقة.

حافلة Can-FD
مقدمة: يمكن مع معدل البيانات المرن (Can-FD) ترقية إلى العلبة ، والاحتفاظ بميزاتها الأساسية مع معالجة القيود في طول البيانات وعرض النطاق الترددي.
الميزات: يدعم ارتفاع معدلات نقل البيانات ويسمح بحد أقصى طول للبيانات من 64 بايت.

حافلة لين
مقدمة: شبكة التوصيل المحلي (LIN) هي شبكة اتصال متسلسلة منخفضة التكلفة تعتمد على واجهة UART العالمية.
الميزات: تحتوي جميع أجهزة التحكم الدقيقة تقريبًا على الأجهزة اللازمة لـ LIN ، ويمكن أن تحقق العقد العبيد التزامن ذاتيًا دون مذبذبات الكوارتز أو السيراميك ، مما يقلل من تكاليف الأجهزة للأجهزة.

حافلة Flexray
مقدمة: Flexray هو بروتوكول قياسي يروج له تحالف شكله BMW و DaimlerChrysler و Philips و Motorola ، يستخدم في المقام الأول لعمليات القيادة من قبل.
الميزات: يوفر عرض النطاق الترددي العالي والتسامح مع الأخطاء ، ويستخدم اتصالًا مزدوج القناة للتكرار ، وله أطوال الرسائل القابلة للتكوين للمرونة العالية.

معظم الحافلات
مقدمة: نقل نظام الوسائط الموجهة نحو وسائل الإعلام هي تقنية نقل تسلسلية موجهة نحو وسائل الإعلام تم تطويرها خصيصًا للاستخدام داخل السيارة.
الميزات: يتم استخدامه بشكل أساسي لنقل الوسائط المتعددة ويدعم نقل البيانات عالية السرعة ، ومناسبة لأنظمة التنقل والترفيه.

حافلة السيارات
مقدمة: Ethernet in Mehicles هي جيل جديد من تقنية اتصالات الشبكة المحلية داخل المركبة على أساس تكنولوجيا Ethernet.
الميزات: يتميز بالسرعة العالية ، والموثوقية العالية ، والكمون المنخفض ، والإشعاع الكهرومغناطيسي المنخفض. وهو يدعم معدلات نقل البيانات التي تصل إلى 100 ميجابت في الثانية أو حتى 1 جيجابت في الثانية ، مما يتجاوز بشكل كبير قدرات العلبة.

كابلات HSD
مقدمة: نظام الاتصال عالي السرعة (HSD) هو نظام ربط محمي بالكامل. تتميز كبلات HSD ببنية محمية 4 موصلات (4C) المستخدمة في المقام الأول في نقل البيانات عالية السرعة ، مثل تلبية متطلبات بيانات التردد العالي في تطبيقات السيارات. مع مقاومة مميزة قدرها 100Ω ، فإنه يوفر زوجين من أزواج الإشارة التفاضلية لصناعة السيارات. يمكن أن ينقل البيانات استنادًا إلى الإشارة التفاضلية منخفضة الجهد (LVDs) ويستخدم على نطاق واسع في وحدات المعلومات والترفيهية للسيارات والكاميرات وشاشات الرأس. كما أنه متوافق مع معايير USB2.0/3.0 ومعايير Ethernet (10Base-T1S ، 100Base-TX ، 100Base-T1 ، 1000Base-T1 ، Broadr-Rach) ، مما يوفر كفاءة عالية التدريع. في تطبيقات نظام ADAS المحيطية ، تتصل الكاميرات بتسخير الأسلاك عبر موصلات Fakra ، مع الطرف الآخر من الحزام المتصلة بموصلات HFM (Mini-Fakra) ، مما يسمح بنقل البيانات التي تم التقاطها إلى نظام رؤية المحيط للمركبة (AVM). ثم يتم نقل البيانات إلى المضيف عبر موصل HSD وأخيراً إلى شاشة العرض من خلال كبل اتصال HSD.

كابلات وأسلاك جديدة للطاقة الكهربائية (EV)
تلعب كابلات وأسلاك Engergy Electric (EV) الجديدة دورًا محوريًا في صناعة EV ، حيث تؤثر أدائها وجودتها بشكل مباشر على سلامة السيارة بأكملها ووظائفها.

أهمية الكابلات والأسلاك EV
تعتبر الكابلات والأسلاك EV جزءًا لا يتجزأ من أنظمة الشحن بالمركبة وأنظمة التحكم في المحركات والأجهزة الإلكترونية على متن الطائرة. يجب أن يمتلكوا مقاومة جيدة للحرارة ، ومقاومة البرد ، ومقاومة التآكل ، والتوصيل العالي لضمان تشغيل مستقر للسيارة في ظل ظروف قاسية مختلفة.

أنواع الكابلات والأسلاك EV
1. كابلات محطة الشحن: تربط هذه الأسلاك عالية الجهد محطات الشحن بالسيارات الكهربائية وعادة ما يكون لها مساحة مستعرضة أكبر وتيار أعلى.
2. تسخير الشحن السريع: تربط هذه منفذ الشحن السريع بمربع الجهد العالي.
3. تسخير الشحن البطيء: تربط هذه منفذ الشحن البطيء بالشاحن على متن الطائرة.
4. كابلات متعرج المحرك: تستخدم للفات محركات السيارات الكهربائية ، تتطلب هذه الكابلات عزلًا فائقًا ومقاومة للحرارة.
5. كابلات نقل الإشارة: مسؤولة عن نقل إشارات المركبات المختلفة ، مثل إشارات التحكم وإشارات البيانات ، تحتاج هذه الكابلات إلى إمكانيات جيدة لمكافحة التداخل وخصائص فقدان منخفضة.
6. كابلات البطارية عالية الجهد: تتوصيل هذه البطارية عالية الجهد إلى مربع الجهد العالي.
7. كابلات تحكم المحرك: تربط هذه مربع الجهد العالي بوحدة التحكم في المحرك.
8. تسخير المساعدات عالية الجهد: هذه تربط صندوق الجهد العالي بمكونات مختلفة مثل محولات DC/DC ، وشحن على متن الطائرة ، وضواغط تكييف الهواء ، و PTCs تكييف الهواء.

خصائص ومواصفات تسخير الأسلاك
مقاومة التيار الكهربائي: تم تصميم تسخير الأسلاك لاستيعاب مستويات متفاوتة من التيار الكهربائي ، مع تصنيفات شائعة من 250A ، وفي بعض المحركات الكهربائية عالية الطاقة ، يمكن أن تصل إلى 400A.
مقاومة درجة الحرارة: وهي متوفرة في درجات مقاومة درجات الحرارة المختلفة ، بما في ذلك 125 درجة مئوية ، و 150 درجة مئوية ، و 200 درجة مئوية. عادةً ، بالنسبة للتطبيقات ذات درجة الحرارة العالية ، يتم اختيار الأسلاك التي يمكنها الصمود إلى 150 درجة مئوية ، بينما يتم اختيار الأسلاك التي يمكن أن تتحمل -40 درجة مئوية.
أداء التدريع: يتم حماية دائرة تسخير الأسلاك عالية الجهد بالكامل لتقليل تأثير التداخل الكهرومغناطيسي (EMI) وتداخل التردد الراديوي (RFI) على أنظمة السيارة.

مواصفات وتطبيقات شحن الكابلات
المركبات الكهربائية المنزلية: عادة ما تأتي مع كابلات الشحن الحالية (AC) ، والتي تتوفر في تصنيفات الحالية 32A و 16A.
قدرة الشحن السريع DC: يتم توفير الكابلات لهذه الميزة من قبل محطة الشحن وعادة ما يكون لها مواصفات 120A و 200A ، اعتمادًا على تكوين الطاقة لمحطة الشحن.
مواصفات شحن الكابلات: كلا من كابلات 2.5 مم مربع و 4 أمتار مربعة مناسبة للمنتجات الكهربائية عالية الطاقة ، مع الاختيار المحدد اعتمادًا على اعتبارات التيار الشحن والمسافة.
التقنيات والمواد الرئيسية في أسلاك وكابلات كهربائية جديدة للطاقة
مواد مترجمة اللهب: لتعزيز السلامة ، يتم تصنيع العديد من أسلاك السيارات والكابلات الجديدة من مواد محاكاة اللهب لمنع حوادث الإطفاء.
تقنية التدريع: تتضمن بعض أسلاك وكابلات الطاقة الجديدة تقنية التدريع للحماية بفعالية من التداخل الكهرومغناطيسي ، وبالتالي تحسين استقرار انتقال الإشارة.

حالة السوق واتجاهات التطوير لأسلاك وكابلات الطاقة الكهربائية الجديدة
مع النمو السريع لسوق مركبات الطاقة الجديد ، يتزايد الطلب على أسلاك وكابلات الطاقة الجديدة. بحلول عام 2024 ، من المتوقع أن تتجاوز المبيعات السنوية لمركبات الطاقة الجديدة 17 مليون وحدة ، أي 50 مرة تركز 350،000 وحدة تم بيعها في عام 2014. ومن المطلع على المستقبل ، أن اتجاه تطوير أسلاك وكابلات الطاقة الجديدة سيركز أكثر على تعزيز الأداء ، والقيادة الذكية ، وحماية البيئة ، والسلامة.

خاتمة
تعتبر أسلاك وكابلات EVERALD EV New Energy مكونًا أساسيًا في سلسلة صناعة مركبات الطاقة الجديدة ، وتؤثر أدائها وجودتها بشكل مباشر على سلامة وأداء السيارة بأكملها. مع استمرار توسيع سوق Energy Electric المركبات الكهربائية بسرعة ، ينمو الطلب في السوق على أسلاك وكابلات الطاقة الكهربائية الجديدة أيضًا ، مما يشير إلى توقعات السوق الواعدة.

الكابلات المعمول بها: CAT5 / CAT5E / CAT6 / CAT6A / CAT7 / CAT8

كابلات شبكة القط
كابلات شبكة القط ، والمعروفة أيضًا باسم كابلات الملتوية ، هي النوع الشائع والمستخدم على نطاق واسع من كابلات الشبكة. وهي تشمل معايير مختلفة مثل CAT5E و CAT6 و CAT6A و CAT7 ، ولكل منها خصائص أداء مميزة وسيناريوهات التطبيق.

تصنيف من نوع التدريع
الزوج الملتوي غير المحققين (UTP): غالبية كابلات الشبكة المستخدمة من هذا النوع. على الرغم من أنهم لا يستطيعون مقاومة التداخل الخارجي تمامًا ، إلا أنهم يستخدمون طريقة لإدخال إشارات التداخل. تقترن هذه الإشارات مغناطيسيًا على الموصلات ، وتمتص الأزواج الملتوية بشكل وثيق التداخل ، مما يولد إشارة مشتركة. في نهاية المتلقي ، يمكن إلغاء هذه الإشارة بواسطة خطوط تفاضلية ، مما يسمح بتحليل الإشارة الأصلية.
زوج ملتوية محمي (FTP): توفر هذه الكابلات مقاومة جيدة للتداخل وهي مناسبة للبيئات ذات المستويات العالية من التداخل الكهرومغناطيسي.

الميزات الهيكلية لكابلات الشبكة
بنية كابل الذروة الملتوية:
الكابلات الملتوية عبارة عن وسائط نقل تشبه خطوط الهاتف ، مع كل سلك معزول ومرسوم بالألوان لتحديد الهوية. الغرض من التواء موصلين معًا هو إلغاء شكل من أشكال التداخل الكهرومغناطيسي (EMI) من أزواج أخرى ومصادر خارجية.
لمنع التداخل بين الأزواج ، يتم ملتوية كل زوج بمعدل مختلف. عادةً ما يتم ملتوية الزوج الأبيض البرتقالي/البرتقالي بإحكام ، بينما يتم ترتيب الزوج الأبيض البني/البني.
الأزواج الملتوية حساسة للتداخل الكهرومغناطيسي ويمكن أن تفشل. تعتبر سلامة التطور عاملاً حاسمًا ، ويجب الحفاظ عليها أثناء التثبيت. يمكن للمعالجة المتكررة تغيير الملعب ، مما قد يؤدي إلى فشل الكابل. للتحكم في تطور الأزواج ، يتم استخدام حلول مثل كابلات الشبكة الشاقة أو كابلات الزوج المستعبدين.

خصائص الأداء لأنواع مختلفة من كابلات شبكة القط
CAT5E (كابل شبكة 5E المحسّن)
لقد تحسن أداء كابلات CAT5E بشكل كبير مقارنة بكابلات CAT5. أنها توفر انخفاض التوهين ، وانخفاض الحديث المتبادل ، و ACR أعلى ، وكذلك نسبة الإشارة إلى الضوضاء أفضل واختلافات تأخير الوقت الأصغر. بفضل عرض النطاق الترددي القصوى البالغ 100 ميجا هرتز ومقياس 24Awg قياسي ، فإن هذه الكابلات مناسبة لشبكات Gigabit Ethernet ويمكنها تلبية احتياجات الشبكة اليومية لمعظم المنازل والمكاتب.

CAT6 (كابل شبكة الفئة 6)
يتجاوز أداء ناقل الحركة لكابلات CAT6 بكثير معيار الفئة 5E المحسّنة ، مما يجعلها مثالية لتطبيقات نقل شبكة Gigabit للسرعة. مع عرض النطاق الترددي للإرسال 250 ميجا هرتز ، تُظهر هذه الكابلات أداءً محسّنًا في المتحدثين وفقدان العائد مقارنةً بكابلات الفئة 5E المحسنة. يعد أداء فقدان العائد الجيد أمرًا بالغ الأهمية لتطبيقات الشبكة عالية السرعة في الجيل الجديد من الجيل الجديد ، وهي مناسبة للتطبيقات ذات معدلات الإرسال التي تزيد عن 1 جيجابت في الثانية.

CAT6A (كابل شبكة 6 محسّن)
كتحسن على CAT6 ، تستخدم كابلات CAT6A في المقام الأول في شبكات عشرة جيجابت. لديهم أداء أفضل بشكل ملحوظ في الحديث المتبادل الخارجي وغيرها من المناطق مقارنة بكابلات CAT6 ، مع عرض النطاق الترددي للإرسال 500 ميجا هرتز وأقصى سرعة نقل تبلغ 10 جيجابت في الثانية.

CAT7 (كابل الشبكة من الفئة 7)
على عكس الفئات السابقة ، تكون كابلات CAT7 محمية كابلات الزوج الملتوية ، وتستخدم بشكل أساسي لتطبيقات وتطوير تكنولوجيا Ethernet 10 جيجابت. مع الحد الأدنى من عرض النطاق الترددي للإرسال 600 ميجا هرتز ومعدل نقل يصل إلى 10 جيجابت في الثانية ، فإن كل زوج من الأسلاك في كابلات CAT7 لديه درع فردي ، ويتم إرفاق جميع الأزواج الأربعة في درع كبير مشترك. يؤدي التدريع الإضافي إلى قطر كابل أكبر. من حيث توصيل الأجهزة ، تتطلب أنظمة CAT7 موصلات لتوفير ما لا يقل عن 60 ديسيبل من الحديث المتبادل القريب المدمج عند 600 ميجا هرتز لجميع أزواج الأسلاك.

CAT8 (كابل الشبكة من الفئة 8)
إنه الجيل الجديد من كابلات شبكة مزدوجة الحماية (SFTP). تحتوي كابلات CAT8 على أزواج إشارة ويمكن أن تدعم عرض النطاق الترددي 2000 ميجا هرتز ، مع وصول سرعات الإرسال 40 جيجابايت/ثانية. ومع ذلك ، تقتصر أقصى مسافة نقلها على 30 مترًا ، مما يجعلها مناسبة للتوصيلات قصيرة المسافات في مراكز البيانات بين الخوادم والمفاتيح وألواح التصحيح والمعدات الأخرى. على الرغم من أنها مناسبة لمراكز البيانات ، وبيئات عالية السرعة ، وبيئات كثيفة النطاق الترددي ، إلا أنها تتمتع بمسافة نقل أقصر مقارنةً بكابلات CAT7/ CAT7 المحسّنة ، وتجاوز بكثير الأخير من حيث السرعة والتردد. كما أنه يختلف بشكل كبير عن كابلات CAT5E المحسّنة ، CAT6/ CAT6 المحسّن من حيث المعدل ، التردد ، مسافة الإرسال ، والتطبيقات.

التطوير التاريخي وتطور أنواع مختلفة من كابلات شبكة القط
CAT1: أقصى عرض ترددي للتردد للكابل هو 750 كيلو هرتز ، يستخدم لأنظمة الإنذار ، أو فقط للنقل الصوتي (يستخدم بشكل رئيسي لكابلات الهاتف قبل أوائل الثمانينيات) ، على عكس نقل البيانات.
CAT2: أقصى عرض تردطي للتردد للكابل هو 1MHz ، ويستخدم في نقل الصوت ونقل البيانات بمعدل أقصى قدره 4 ميغابت في الثانية ، ويستخدم عادة في شبكات الرمز المميز الأقدم باستخدام مواصفات 4MBPS لبروتوكول تمرير الرمز المميز.
CAT3: تردد الإرسال هو 16 ميجا هرتز ، وهو الحد الأقصى لمعدل النقل هو 10 ميغابت في الثانية (10 ميجابت/ثانية) ، يستخدم بشكل رئيسي للصوت ، وإيثرنت 10 ميجابت/ثانية (10 -base - T) وحلقة رمزية 4 ميت بوصة/ثانية. الحد الأقصى لطول الجزء هو 100 متر. يستخدم شكل RJ للموصل ، وتلاشى من السوق الآن.
CAT4: تردد الإرسال هو 20 ميجا هرتز ، يستخدم في نقل الصوت ونقل البيانات بمعدل نقل أقصى قدره 16 ميجابت في الثانية (في إشارة إلى حلقة الرمز المميز 16 ميغابت/ثانية) ، ويستخدم بشكل رئيسي في LANS المستندة إلى الرمز المميز و 10Base-T/100base-T. الحد الأقصى لطول قطاع الشبكة هو 100 متر. يستخدم موصلات RJ ولم يتم اعتماده على نطاق واسع.
CAT5: تتميز هذه الكابلات بأقصى عرض ترددي للتردد من 100 ميجا هرتز ومعدل نقل البيانات 100 ميجابت في الثانية ، وهو مناسب للنقل الصوتي ونقل البيانات بسرعة 100 ميجابت في الثانية. يستخدم CAT5 في الغالب في 100Base-T Ethernet ، يبلغ طول الجزء الأقصى 100 متر ويستخدم الموصلات على غرار RJ. بناءً على أداء CAT5 ، تم تصميم كابلات CAT5E لتطبيقات Gigabit Ethernet (1000 ميجابت في الثانية).
CAT6: مع نطاق تردد الإرسال من 1 ميجا هرتز إلى 250 ميجا هرتز ، تضمن أنظمة الكابلات CAT6 هامشًا كبيرًا في نسبة المتبادل الغريبة في مجموع السلطة (PS-ACR) عند 200 ميجا هرتز ، مما يوفر ضعف عرض النطاق الترددي لـ CAT5E. مثالي للتطبيقات التي تتجاوز معدلات البيانات 1 جيجابت في الثانية. تلتزم كابلات CAT6 بطوبولوجيا النجوم ، بحد أقصى طول رابط دائم يبلغ 90 مترًا وطول القناة لا يتجاوز 100 متر. CAT6E هو تحسين CAT6. تحافظ كابلات CAT6E على نفس نطاق التردد ومعدل بيانات 1000 ميجابت في الثانية الحد الأقصى ولكنه يعزز الأداء من حيث الحديث المتبادل والتوهين ونسبة الإشارة إلى الضوضاء. أنها تتميز بفاصل متقاطع بين الأزواج الأربعة الملتوية.
CAT7: تم تطويره لاستيعاب تقنية Ethernet 10 جيجابت ، وتشمل كابلات CAT7 درعًا لكل زوج من الأسلاك ودرع مشترك إضافي لجميع الأزواج الأربعة. فيما يتعلق بالقدرة على توصيل الأجهزة ، تتطلب معلمات نظام CAT7 أن يوفر رأس الاتصال عند 600 ميغاهيرتز عندما توفر جميع أزواج الأسلاك 60 ديسيبل على الأقل من لف سلسلة متكاملة قريبة.
CAT8: تم إصدار المعيار ذي الصلة رسميًا من قبل لجنة جمعية صناعة الاتصالات الأمريكية (TIA) TR - 43 في عام 2016 وهي متوافقة مع IEEE802.3BQ25G/40GBBASE - T Standard. يحدد المعيار الحد الأدنى لمعدل النقل لكابلات شبكة CAT8 لدعم 25 جيجابت في الثانية و 40 جيجابت في الثانية من كابلات الشبكة ومتوافقة مع معيار ANSI/TIA - 568 - C.2-1. كما أنه يحدد القناة والروابط الدائمة لكابلات شبكة CAT8 ويتضمن حدود لخلل المقاوم ، TCL و ELTCTL.

سيناريوهات التطبيق لأنواع مختلفة من كابلات شبكة القط
CAT5E: هذا النوع من الكابلات مثالي لاحتياجات الشبكة اليومية في المنازل والمكاتب ، مثل تصفح الويب العام ومشاركة الملفات. مع القدرة على دعم سرعات Gigabit ، فإن CAT5E أكثر من كافية لسيناريوهات استخدام الشبكة النموذجية.
CAT6: غالبًا ما يتم استخدامه في بيئات الشبكة التي تتطلب معدلات بيانات أعلى ومقاومة قوية للتداخل ، مثل مراكز البيانات وشبكات الشركات وشبكات المنازل ذات متطلبات الشبكة الأعلى. يتميز CAT6 بعرض النطاق الترددي للإرسال 250 ميجا هرتز ، مما يجعله مناسبًا لتطبيقات شبكة جيجابت وتلبية احتياجات سيناريوهات شبكة أكثر تطلبًا.
CAT6A: بفضل أدائها المحسّن في الحديث المتبادل الخارجي وعرض النطاق الترددي للإرسال 500 ميجا هرتز ، يتم استخدام CAT6A بشكل أساسي في شبكات 10 جيجابت. إنه مناسب بشكل خاص لشبكات المؤسسات الكبيرة ومراكز البيانات حيث يكون نقل الشبكة عالي السرعة والثبات أمرًا بالغ الأهمية.
CAT7: ككابل للزوج الملتوي محمي ، يتفوق CAT7 في التطبيقات التي تتضمن تقنية 10Gigabit Ethernet. إنه يعمل بشكل جيد في عمليات نقل المسافات الطويلة ، حيث تحقق مسافات 10 جيجابت في الثانية تصل إلى 100 متر. هذا يجعلها مثالية للبيئات عالية السرعة والمقاومة للتداخل ، مثل مراكز البيانات المتميزة وتركيبات الشبكة المهنية.
CAT8: على الرغم من مسافة الإرسال القصوى المحدودة التي تبلغ 30 مترًا ، يدعم CAT8 عرض النطاق الترددي 2000 ميجا هرتز ومعدل نقل يصل إلى 40 جيجابايت/ثانية. يتم استخدامه عادةً لاتصالات المسافات القصيرة داخل مراكز البيانات ، مثل الخوادم والمفاتيح وألواح التوزيع وغيرها من المعدات ، وهي مناسبة لسيناريوهات نقل البيانات عالية السرعة داخل مراكز البيانات.

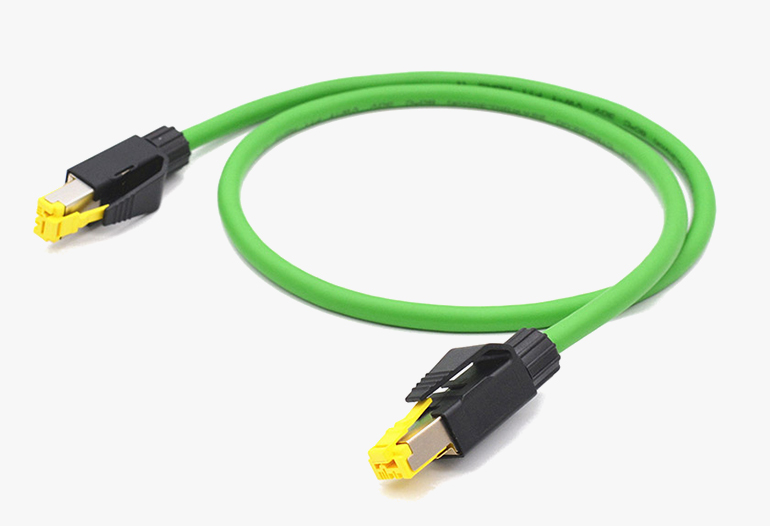

كابلات Ethernet الصناعية profinet
ملخص
كابلات Profinet هي كابلات إيثرنت الصناعية مصممة على أساس بروتوكول Profinet ، والتي تستخدم في المقام الأول في مختلف القطاعات مثل إنتاج الأتمتة الصناعية ، ومركبات السكك الحديدية ، والسفن البحرية. هذه الكابلات متوافقة مع بروتوكولات الاتصالات الصناعية المتعددة ، بما في ذلك EtherCat و Ethernet/IP ، مما يضمن أداء الإرسال المستقر والموثوق حتى في البيئات الصناعية القاسية.

التطبيقات
إنتاج الأتمتة الصناعية: يستخدم لأسلاك الآلات والمعدات والأدوات وخزائن التحكم.
مركبات السكك الحديدية: يضمن نقل الإشارة المستقرة والآمنة في أنظمة النقل السكك الحديدية.
الأوعية البحرية: يدعم نقل البيانات الفعال في أنظمة الاتصالات السفن.

الأنواع والميزات
النوع أ
الميزات: مناسبة للتطبيقات الثابتة ، وتلبية معايير الأداء لـ CAT5E.
التطبيقات: تستخدم في المقام الأول للأسلاك في الآلات والمعدات والأدوات وخزانات التحكم.

النوع ب
الميزات: مصممة للتركيبات التي قد تواجه الانحناء ، قادرة على تحمل حركة عرضية أو اهتزاز.
التطبيقات: مناسبة للبيئات ذات الانحناء المحتمل ، مثل بعض معدات الأتمتة الصناعية.

النوع ج
الميزات: مثالية لتطبيقات سلسلة السحب أو البيئات المتحركة بشكل متكرر.
التطبيقات: مناسبة لحالات التحكم في الحركة ، مثل الأسلحة الآلية والمعدات الأخرى التي تتطلب حركة متكررة.

المواصفات الفنية
نطاق درجة الحرارة:
التطبيقات الثابتة: -45 درجة مئوية إلى 120 درجة مئوية ؛
تطبيقات الهاتف المحمول: -40 درجة مئوية إلى 110 درجة مئوية.
موصل درجة حرارة التشغيل: 120 درجة مئوية.
اختبار الجهد: 2000V/دقيقة (AC).
المعاوقة المميزة: 100 ± 15Ω.
نصف قطر الانحناء: للتطبيقات الثابتة ، هو 10D (D يعني قطر الكابل).

بناء
الموصل: موصل النحاس العاري الصلب ، القطر هو 0.64 مم (22AWG/1).
العزل: PE (البولي إيثيلين).
غمد داخلي: TPE (المرنة المرنة بالحرارة).
التدريع: رقائق الألومنيوم محمية مع تجديل النحاس المعلب.
الغمد الخارجي: بولي يوريثان القائم على البولي يوريثان.

الكابلات المعمول بها: كابلات الروبوت ، كابلات سلسلة السحب الصناعية ، كابلات التحكم الصناعي

كابلات مرنة
المفاهيم الأساسية للكابلات المرنة (كابلات سلسلة السحب)
الكابلات المرنة هي الخيار الجيد لنقل الطاقة ونقل الإشارة في أنظمة الحركة التي تتطلب حركة متكررة والانحناء. يشار إليها بدلاً من ذلك على أنها كابلات مقطوعة ، وكابلات متنقلة ، وكابلات آلية ، وأكثر من ذلك. تم تصميم هذه الكابلات لحماية الأسلاك الكهربائية من التشابك ، التآكل ، السحب ، الشنق ، والفوضى عندما تتحرك وحدات المعدات ذهابًا وإيابًا. إنهم لا يتحركون مع سلسلة السحب فحسب ، بل يمتلكون أيضًا مرونة عالية ، مما يجعلهم يقاومون الأضرار. يعتمد بنية الموصل للكابلات المرنة بشكل أساسي على بنية الأسلاك النحاسية الملتوية وفقًا لـ DIN و VDE 0295 و IEC 228 ، في حين أن الغمد غالبًا ما يكون مصنوعًا من مواد منخفضة ومرنة ومقاومة للارتداء للحد من التآكل أثناء الحركة المتبادلة المستمرة.

تطبيقات الكابلات المرنة
تُستخدم الكابلات المرنة على نطاق واسع في مختلف القطاعات الصناعية ، بما في ذلك على سبيل المثال لا الحصر أنظمة الإلكترونية الصناعية ، والإنتاج الآلي ، ومعدات التخزين ، والروبوتات ، وأنظمة الحماية من الحرائق ، والسيارات الكهربائية ، والرافعات ، وآلات التحكم العددية ، والصناعات المعدنية.

تصنيف الكابلات المرنة
يتم تصنيف الكابلات المرنة بناءً على وظائفها ، وخاصة في كابلات المستشعر/التشفير ، وكابلات المحرك المؤازرة ، والكابلات الآلية ، والكابلات النظيفة ، وكابلات سلسلة السحب.
كابلات سلسلة السحب: تم ​​تصميمها للاستخدام داخل سلاسل السحب ، والتحرك والانحناء بشكل متكرر مع النظام. إنها تتطلب مرونة عالية ومقاومة للانحناء ، مثل كابلات TRVV عالية المرونة ، والتي تشتهر بطولها القصيرة ، ومقاومة المتبادل الكبير ، ومدى ملاءمة تكوينات خط الإشارة عالية السرعة.
كابلات التشفير: لضمان انتقال إشارة دقيقة أثناء تشغيل المشفرات ، من الضروري الكابلات المتخصصة. قد تعاني الكابلات القياسية من مشكلات في الطبقات التدريبية ، مما يؤدي إلى دمج طبقات العزل المتعددة ، والتي يمكن أن تؤثر على الأداء.
كابلات الطاقة: على سبيل المثال ، تعمل كابلات سلسلة السحب المرنة مثل TRVV5*2.5 كخطوط طاقة للأسلحة الآلية المرنة. تم تصميمها لتكون مقاومة للانحناء ، مقاومة للزيوت ، ومقاومة للسحب ، مما يجعلها مثالية للتطبيقات التي تتطلب حركة مستمرة ومرنة للغاية ، مثل أنظمة سلسلة السحب والروبوتات وأنظمة محرك الأقراص المتنقلة.

أنواع الكابلات المرنة
يمكن تصنيف الكابلات المرنة على نطاق واسع في الأنواع التالية بناءً على مواصفاتها:

أ. كابلات التحكم المرنة
1. كابلات سلسلة التحكم المرنة PVC: CC101 ، مع دائرة نصف قطرها الثني 8x.
2. كابلات سلسلة التحكم المرنة PVC محمية: CC111 ، مع دائرة نصف قطرها الانحناء 10x.
3. كابلات سلسلة التحكم المرنة PVC: CC120 ، مع دائرة نصف قطرها من بين 5x.
4. كابلات سلسلة التحكم المرنة PVC: CC121 ، مع دائرة نصف قطرها الثني من 8x.
5. كابلات سلسلة التحكم المرنة في غمد بور: مقاومة للزيوت ، مقاومة للحمض ومقاوم القلويات ، مقاومة للتحلل المائي ، مقاوم للأشعة فوق البنفسجية ، مقاومة للدرجات الحرارة المنخفضة ، مقاومة للارتداء ، CC127 ، مع دائرة نصف قطرها 8x.
6. كابلات سلسلة محمية مرنة غمد بور: مقاومة للزيت ، حمض وقلوي مقاوم ، مقاوم للتحلل المائي ، مقاوم للأشعة فوق البنفسجية ، مقاومة للدرجات الحرارة المنخفضة ، مقاومة للارتداء ، CC117 ، مع دائرة نصف قطرها الانحناء من 10x.
7. كابلات سلسلة التحكم المرنة الأسلاك: مقاومة للأشعة فوق البنفسجية ، مقاومة للدرجات الحرارة المنخفضة ، مقاومة للارتداء ، CC158 ، مع دائرة نصف قطرها بين 10x.
8. كابلات سلسلة التحكم المرنة PETP: مقاومة للزيوت ، مقاومة للحمض وقلويات ، مقاومة للتحلل المائي ، مقاوم للأشعة فوق البنفسجية ، مقاومة للدرجات الحرارة المنخفضة ، مقاومة للارتداء ، CC160 ، مع دائرة نصف قطرها ثني 5x.
9. كابلات السلسلة المحمية المرنة للمكافحة المرنة: مقاومة للزيوت ، مقاومة للحمض وقلويات ، مقاومة للتحلل المائي ، مقاوم للأشعة فوق البنفسجية ، مقاومة للدرجات الحرارة المنخفضة ، مقاومة للارتداء ، CC133 ، مع دائرة نصف قطر ثني من 10 مرات.

ب. كابلات الطاقة المرنة
1. كابلات سلسلة الطاقة المرنة PVC: CC305 ، مع دائرة نصف قطرها الثني 8x.
2. كابلات سلسلة توليد الطاقة المرن PVC محمية: CC336-TRADANT ، مع دائرة نصف قطرها الانحناء 10x.
3. كابلات سلسلة الطاقة المرنة المرنة بطيئة PETP: مقاومة للزيت ، حامض وقلوي مقاوم ، مقاوم للتحلل المائي ، مقاوم للأشعة فوق البنفسجية ، مقاومة للدرجات الحرارة المنخفضة ، مقاوم للارتداء ، CC358 ، مع دائرة نصف قطر ثني من 10 مرات.
4. كابلات سلسلة توليد الطاقة المرنة محمية PETP: مقاومة للزيت ، حمض ومقاوم للقلويات ، مقاومة للتحلل المائي ، مقاوم للأشعة فوق البنفسجية ، مقاومة للدرجات الحرارة المنخفضة ، مقاومة للارتداء ، CC371 ، مع دائرة نصف قطرها 8x.

C. كابلات ناقل البيانات المرنة
1. كابلات سلسلة البيانات المحمية PVC: CC41 ، مع دائرة نصف قطرها الانحناء 8x.
2. كابل سلسلة البيانات المحمي غمد المول: مقاوم للزيوت ، حامض وقلوي مقاوم ، مقاوم للتحلل المائي ، مقاوم للأشعة فوق البنفسجية ، مقاوم للدرجات الحرارة المنخفضة ، مقاوم للارتداء ، CC43 ، مع دائرة نصف قطرها الانحناء 10x.
3. كابلات سلسلة البيانات المحمية لـ PETP: مقاومة للزيت ، حامض وقلوي مقاوم ، مقاوم للتحلل المائي ، مقاوم للأشعة فوق البنفسجية ، مقاومة للدرجات الحرارة المنخفضة ، مقاومة للارتداء ، CC46 ، مع دائرة نصف قطرها الانحناء 10x.
4. كابلات سلسلة البيانات المحمية PETP: مقاومة للزيوت ، حمض ومقاومة للقلويات ، مقاومة للتحلل المائي ، مقاوم للأشعة فوق البنفسجية ، مقاومة للدرجات الحرارة المنخفضة ، مقاومة للارتداء ، CC48 ، مع دائرة نصف قطرها الانحناء 12x.

كابلات مضاعفات مرنة
كابلات سلسلة مؤازرة محمية من Pur: مقاومة للزيوت ، مقاومة للحمض ومقاوم القلويات ، مقاومة للتحلل المائي ، مقاوم للأشعة فوق البنفسجية ، مقاومة للدرجات الحرارة المنخفضة ، مقاومة للارتداء ، CC46 ، مع دائرة نصف قطرها الانحناء 10x.

ميزات الهيكل الداخلي للكابلات المرنة
تم تصميم كابلات سلسلة السحب بدقة مع وضع العديد من العوامل الحاسمة في الاعتبار لضمان موثوقيتها ومتانتها في ظل ظروف قاسية:
1. مركز الشد
تم تصميم جوهر الكابل للحصول على ملء خط مركزي حقيقي ، والذي يتم تحديده بعدد النوى والمساحة داخل المنطقة المستعرضة لكل موصل. هذه الطريقة تحمي بفعالية بنية تقطعت بهم السبل ، ومنعها من التحول نحو مركز الكابل.
2. تكوين الموصل
اختيار الموصل المرن أمر بالغ الأهمية. بشكل عام ، كلما كان الموصل الأكثر روعة ، كلما زاد مرونة الكابل. ومع ذلك ، يمكن أن تؤدي الموصلات الدقيقة المفرطة إلى التشابك. حددت التجارب المكثفة مزيج التدريع الأمثل والطول والدرع الطولي للأسلاك الفردية ، والتي توفر قوة الشد الجيدة.
3. عزل الأسلاك الأساسية
يجب ألا تلتزم مواد العزل داخل الكبل ببعضها البعض ويجب أن تدعم كل موصل واحد. لقد أثبتت مواد PVC أو TPE ذات الضغط العالي فقط موثوقيتها في التطبيقات التي تشمل ملايين الأمتار من كابلات سلسلة السحب.

4. سلك تقطعت بهم السبل
يجب أن يكون بنية تقطعت توصيلها حول مركز شد مستقر مع طول وضع جيد. نظرًا لتطبيق مواد العزل ، يجب تصميم Stranding وفقًا لحالة الحركة ، مع طريقة حزمة تقطعت بهم السبل المطبقة من 12 سلكًا أساسيًا فصاعدًا.
5. الأغماء الداخلية والخارجية
1) الغمد الداخلي: يحل الأغماء الداخلية المقدمة من البثق المدرعة محل مواد الصوف غير المكلفة ، والحشو ، مما يضمن أن بنية تقطعت بهم السبل لا تزال سليمة.
2) الغمد الخارجي: توفر الأغماد الخارجية المصنوعة من مواد معدلة مختلفة وظائف مختلفة ، مثل مقاومة الأشعة فوق البنفسجية ، ومقاومة درجات الحرارة المنخفضة ، ومقاومة الزيت ، وتحسين التكلفة. جميع الأغماد الخارجية تمتلك مقاومة عالية التآكل ولا تلتزم بأي مواد.

خصائص الأداء للكابلات المرنة
1. المرونة العالية: تم تصميمه بهيكل مرن خاص ، مثل استخدام أسلاك النحاس النحاسية العارية للأسلاك الأساسية المزدوجة التي تقطعت بهم السبل ، وبعضها مع بنية مقاومة للالتواء يتضمن قلبًا تعزيزًا في الوسط ، يمكن لهذه الكابلات أن تتكيف بشكل ثابت وموثوق مع الإجراءات مثل الرفع واللف والانتشار. لا يمكن تلفها بسهولة تحت الانحناء المتكرر وهي قابلة للتطبيق على نطاق واسع في بيئات مختلفة تتطلب الانحناء ، مثل آلات النجارة والخدمات اللوجستية.
2. مقاومة الانحناء: قادرة على تحمل العديد من دورات الانحناء دون كسر ، مع عمر الانحناء يتجاوز 5 ملايين دورة ، وتلبية متطلبات بيئات الحركة المتبادلة عالية السرعة مع الانحناء المتكرر.
3. مقاومة التآكل: غمد ، غالبًا ما يكون مصنوعًا من مواد مقاومة للارتداء ، يقلل من التآكل أثناء الحركة المتبادلة المستمرة ، وبالتالي تمديد عمر خدمة الكابل.
4. مقاومة الطقس: مناسبة لمختلف الظروف المناخية ، يمكن أن تعمل هذه الكابلات بشكل طبيعي في درجات حرارة عالية أو منخفضة ، وكذلك في البيئات الرطبة.
5. مقاومة المسيل للدموع: لا تمزق بسهولة تحت القوى الخارجية ، مما يضمن سلامة الكبل والعمل السليم.

احتياطات استخدام الكابل المرن
متطلبات وضع:
1. عند تثبيت الكابلات المرنة ، من الأهمية بمكان تجنب التواء لها. بدلاً من كشف الكابل من طرف واحد من أسطوانة الكبل أو بكرة ، يجب تدوير الأسطوانة أو البكر لوضع الكبل. إذا لزم الأمر ، يمكن وضع الكبل أو تعليقه. يجب أن تؤخذ الكابلات لهذا الغرض مباشرة من بكرة الكابل.
2. يجب إيلاء الاهتمام إلى الحد الأدنى لنصف قطر الانحناء للكابل لمنع الضرر بسبب الانحناء المفرط.
3. يجب وضع الكابلات جنبًا إلى جنب داخل سلسلة الكابلات ، مفصولة قدر الإمكان. يمكن فصلها عن طريق الفواصل أو الخيوط من خلال الفجوات في أقواس الدعم. يجب أن تكون المسافة بين الكابلات في السلسلة 10 ٪ على الأقل من قطر الكابل ، ويجب ألا تلمس الكابلات أو تتشابك مع بعضها البعض.
4. يجب تأمين طرفي الكبل ، أو على الأقل يجب تأمين النهاية المتحركة داخل سلسلة الكابل. بشكل عام ، يجب أن تكون المسافة من النقطة المتحركة للكابل إلى نهاية السلسلة 20 إلى 30 مرة من قطر الكابل.
5. تأكد من أن الكابل يمكن أن يتحرك بحرية داخل نصف قطر الانحناء دون إجباره ، مما يسمح للحركة النسبية بين الكابلات والجهاز التوجيهي.
6. الصيانة والاستبدال: إذا كانت سلسلة الكابلات تنهار ، فيجب استبدال الكابلات أيضًا ، حيث أن الضرر الناتج عن التمدد المفرط أمر لا مفر منه.

علامات تجارية معروفة في السوق
كمكون صناعي حيوي ، يعد تصميم واستخدام سلاسل الكابلات ضروريًا لضمان تشغيل المعدات المستقرة وسلامة الموظفين. هناك العديد من العلامات التجارية لسلاسل الكابلات المتوفرة في السوق ، مع بعض العلامات التجارية المعروفة التي تحصل على سمعة عالية لجودتها: مثل Igus من ألمانيا ، Lapp ، Helu ، E&E ، و Conkable. توفر هذه العلامات التجارية عادة مقاومة جيدة للارتداء ، ومكافحة الشيخوخة ، وقدرات مكافحة الترجيح ، والحفاظ على أداء مستقر في بيئات عمل قاسية مختلفة.

الكابلات المعمول بها: USB2.0 ، USB3.0 ، USB3.1 ، USB4.0

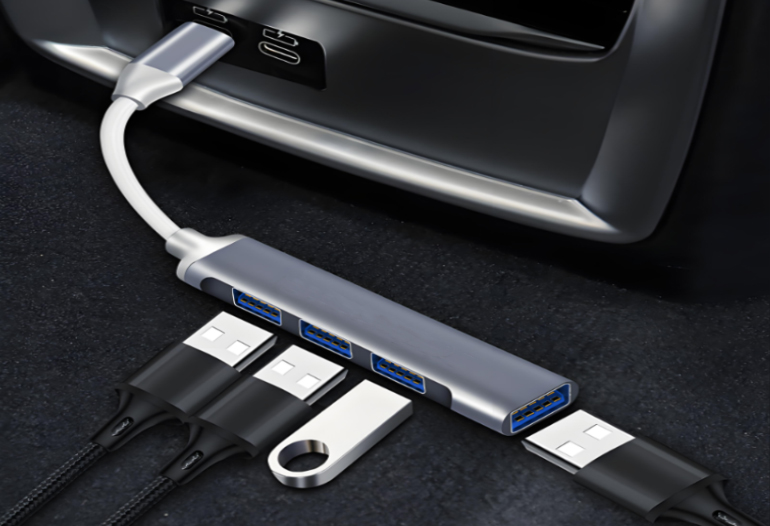

USB 3.1 كابلات
ملخص
كابلات الناقل التسلسلي العالمي (USB) هي الناقل الخارجي القياسي لتوصيل أجهزة الكمبيوتر بالأجهزة الخارجية ، مما يسهل الاتصال بينهما. تأتي هذه الكابلات في أنواع مختلفة ، مثل USB Type-A و Type-B و Micro-USB و Type-C الجديد. أصبح موصل Type-C ، بتصميمه العكسي ومعدلات نقل البيانات العالية ، واجهة الانتقال للهواتف الذكية والأجهزة اللوحية والأجهزة الأخرى. USB 3.1/4.0 ، المعروف أيضًا باسم "Super Speed ​​USB" ، هو معيار USB عالي السرعة يمكنه الاتصال بمجموعة متنوعة من الأجهزة الخارجية ، بما في ذلك الطابعات ولوحات المفاتيح والفئران. بالمقارنة مع USB 1.0/1.1 و USB 2.0 السابقة ، تحسن USB 3.1 بشكل كبير من حيث سرعة النقل واستهلاك الطاقة ، مما يجعلها واحدة من مواصفات USB المتقدمة اليوم.

الميزات الرئيسية
سرعة نقل
يضم USB 3.1 سرعة نقل أقصى قدرها 10 جيجابت في الثانية ، وهي مزدوجة سرعة USB 3.0 في الثانية ، مما يتيح النسخ الاحتياطية للملفات الأكثر كفاءة ونسخ البيانات ونقل الوسائط. يبلغ عرض النطاق الترددي الفعلي الفعلي حوالي 7.2 جيجابت في الثانية ، مع سرعة نقل نظرية قادرة على الوصول إلى 900 ميجابايت/ثانية ، مما يضاعف سرعة USB 3.0 بشكل فعال.

التوسع الوظيفي
يقدم USB 3.1 العديد من الوظائف الجديدة ، مثل اكتشاف الشاحن ، ونقل الصوت ، وإخراج العرض ، مما يتيح للمستخدمين إجراء المزيد من العمليات من خلال واجهة واحدة. بالإضافة إلى ذلك ، يستخدم USB 3.1 تقنيات جيدة لإدارة الطاقة ، وتعزيز كفاءة الطاقة ودعم مسافات كابل طاقة أطول.

أنواع الواجهة
يستخدم USB 3.1 واجهة Type-C الأصغر ، والتي توفر اتجاه توصيل قابل للانعكاس ، ونقل البيانات عالي السرعة ، وقدرات الشحن ، مما يجعلها واجهات USB الشائعة في الاستخدام الحالي.

اختلافات الإصدار
يشمل USB 3.1 نسختين متميزتين: USB 3.1 Gen1 و USB 3.1 Gen2. يشارك USB 3.1 Gen1 نفس سرعة النقل القصوى مثل USB 3.0 ، حيث يصل إلى 5 جيجابايت في الثانية ، في حين أن USB 3.1 Gen2 يمكن أن يحقق سرعة نقل أقصى قدرها 10 جيجابت في الثانية. هذا يعني أن USB 3.1 Gen2 يمكن أن يسهل نقل البيانات بشكل أسرع ، مما يعزز إنتاجية المستخدم.

خاتمة
باختصار ، يمثل USB 3.1 جيلًا جديدًا من معايير USB عالية السرعة التي شهدت تحسينات كبيرة في سرعة النقل ، والتوسيع الوظيفي ، وأنواع الواجهة.

الكابلات المعمول بها: HDMI ، موانئ دبي

كابلات HDMI
المفاهيم الأساسية لكابلات HDMI
HDMI (واجهة الوسائط المتعددة عالية الدقة) هي معيار واجهة صوتية رقمية تمامًا مصممة لنقل الفيديو عالي الوضوح غير المضغوط وإشارات الصوت متعددة القنوات في وقت واحد. تقوم هذه الواجهة بتبسيط عملية توصيل الأجهزة بشكل كبير ، مما يجعل نقل محتوى العالي مريحًا وفعالية.

الميزات الرئيسية لكابلات HDMI
- انتقال عالي الدقة: قادر على نقل إشارات الفيديو والصوت غير المضغوطة ، مما يضمن وضوح الصور وأصالة الصوت.
-التوصيل والتشغيل: يدعم الرباش الساخن ، مما يسمح بالاتصالات دون الحاجة إلى إعادة تشغيل الأجهزة.
- دعم الصوت متعدد القنوات: ينقل في وقت واحد قنوات صوتية متعددة ، مما يعزز الصوت.
- حماية المحتوى الرقمي (HDCP): محتوى محمي بحقوق الطبع والنشر من نسخ وتوزيع غير مصرح به.

أنواع كابلات HDMI
تأتي كابلات HDMI في أنواع مختلفة ، ولكل منها تطبيقات وخصائص محددة:
1. القياسي HDMI النوع A:
الميزة: النوع المشترك ، الذي يضم 19 دبابيسًا ، مناسبة للأجهزة عالية الدقة
التطبيقات: أجهزة الكمبيوتر المحمولة وأجهزة تلفزيون LCD.

2. HDMI النوع ب:
ميزة: يستخدم بشكل أساسي في الإعدادات المهنية ، مما يوفر معدلات نقل أعلى وعرض النطاق الترددي.
التطبيقات: معدات الصوت المهنية وأجهزة الألعاب.

3. HDMI Type C (Mini HDMI):
ميزة: مضغوط في الحجم ، مثالي للأجهزة المحمولة.
التطبيقات: الكاميرات الرقمية ومشغلات MP4 والهواتف الذكية.

4. HDMI Type D (Micro HDMI):
ميزة: حتى أصغر في الحجم ، مناسب للأجهزة المحمولة الصغيرة
التطبيقات: أقراص صغيرة وساعات ذكية.

5. HDMI Type E:
ميزة: مصمم خصيصًا لأنظمة الترفيه داخل المركبة ، ويتميز بقفل ميكانيكي للاتصالات الموثوقة
التطبيقات: تستخدم في أنظمة الصوت وأجهزة الملاحة.

اختيار الإصدار
تدعم كابلات HDMI من الإصدارات المختلفة النطاق الترددي والوظائف المختلفة. يوصى باختيار الكابلات التي تدعم معايير الإصدار الجديدة لضمان التوافق والأداء الجيد.

جودة الموصل
غالبًا ما تستخدم موصلات HDMI عالية الجودة الطلاء الذهب أو الفضة ، والتي يمكن أن تقلل بشكل فعال من فقدان الإشارة أثناء الإرسال.

مادة الكابل
كابلات HDMI مع نوى النحاس النقي تضمن جودة نقل إشارة أفضل. بالإضافة إلى ذلك ، يساعد الكبل ذو المرونة المعتدلة على مد عمر خدمته.

طول الكابل
اختيار الطول المناسب لكابلات HDMI أمر بالغ الأهمية. قد تتسبب الكابلات التي تكون طويلة جدًا في تدهور الإشارة ، في حين أن تلك القصيرة جدًا قد تفتقر إلى المرونة. يُنصح بالسماح ببعض الطول الإضافي عند النظر في طول الكابل.

بيئة الاستخدام
قد يكون للبيئات المختلفة ، مثل المسارح المنزلية والمكاتب والمركبات ، متطلبات وأسلاك مميزة وعقبات ، والتي يمكن أن تؤثر أيضًا على اختيار كابلات HDMI.

الكابلات المعمول بها: الأسلاك الإلكترونية ， سلك درجة حرارة عالية

تعد الأسلاك الإلكترونية ، التي يشار إليها غالبًا باسم LifeBlines للأجهزة الإلكترونية ، ضرورية لنقل الإشارات ، وتزويد الطاقة ، وتوصيل المكونات المختلفة داخل الأنظمة الكهربائية.

تعريف وتطبيقات الأسلاك الإلكترونية
تُعرف هذه الأسلاك المعروفة باسم الأسلاك الكهربائية باللغة الإنجليزية ، في الغالب في تطبيقات الجهد المنخفض مثل الأسلاك الداخلية للأجهزة الإلكترونية والكهربائية. نظرًا لاستخدامها على نطاق واسع في صناعة الإلكترونيات ، يتم تصنيف الأسلاك الإلكترونية بناءً على المواد إلى أنواع مختلفة ، بما في ذلك أسلاك PVC و SRPVC و XLPE و FEP و Silicone.

أنواع الأسلاك الإلكترونية
مجموعة متنوعة من الأسلاك الإلكترونية واسعة النطاق ، مع وجود أنواع شائعة:
- الأسلاك المعزولة PVC المتوافقة مع ROHS: UL1007 ، UL1015 ، UL1028 ، UL1095 ، UL1569 ، UL1617 ، UL1618 ، إلخ.
- الكابلات المسطحة المتوافقة مع RHHS: UL2468 ، UL2651 ، إلخ.
- أسلاك PVC المتوافقة مع ROHS: UL1429 ، UL1571 ، UL1430 ، UL3443 ، UL3336 ، UL1685 ، إلخ.
- أسلاك PE المشعة المتوافقة مع ROHS: UL3199 ، UL3495 ، UL3635 ، UL3652 ، UL3173 ، UL3265 ، UL3266 ، UL3271 ، UL3290 ، UL3295 ، UL3297 ، UL3415 ، UL3417 ، UL32289 ، UL3398 ، UL3398 ، ul3398 ، ul33398 ، ul33398 ، ul3339.
- الأسلاك البيئية منخفضة الدخان (LSZH): UL1640 ، UL10368 ، UL3302 ، UL3384 ، UL3385 ، UL3386 ، إلخ.

مواصفات الأسلاك الإلكترونية
مواصفات الأسلاك الإلكترونية متنوعة ويتم تحديدها من خلال تكوين الموصل المطلوب (عدد الخيوط/مم) ، قطر الموصل (مم) ، وسمك (مم). على سبيل المثال ، يحتوي كل من UL1007 و UL10368 على جداول مواصفات مفصلة تسرد مقاييس الأسلاك وسمك العزل وفقًا لنظام مقياس الأسلاك الأمريكية (AWG).

تطبيقات الأسلاك الإلكترونية
يتم استخدام الأسلاك الإلكترونية في مجموعة متنوعة من التطبيقات عبر الأجهزة المختلفة. على سبيل المثال ، في معدات الفيديو ، تنقل كابلات الفيديو إشارات الفيديو ؛ في المعدات الصوتية ، تحمل كابلات الصوت إشارات صوتية ؛ وفي أجهزة الكمبيوتر ، تقوم كابلات البيانات بنقل البيانات بين الكمبيوتر والأجهزة الطرفية. بالإضافة إلى ذلك ، تُستخدم الأسلاك الإلكترونية لتوفير الطاقة للمنتجات ، مثل حبال طاقة الكمبيوتر وشاحنات الهاتف المحمول. هناك أيضًا أنواع مختلفة من حبال الطاقة وكابلات الصوت وكابلات الشبكة.

شهادات السلامة للأسلاك الإلكترونية
تعد شهادات السلامة للأسلاك الإلكترونية أمرًا بالغ الأهمية ، مع شهادات مشتركة بما في ذلك شهادة UL من مختبرات التأمين ، وهي علامة معترف بها عالميًا لسلامة المنتج. تلبي المنتجات التي تحمل شهادة UL المعايير ذات الصلة في الولايات المتحدة وحول العالم ، مما يدل على أن سلامتها وجودتها وموثوقيتها مضمونة.

خاتمة
الأسلاك الإلكترونية لا غنى عنها في الأجهزة الإلكترونية الحديثة ، مع مجموعة واسعة من الأنواع والمواصفات المناسبة لمجموعة واسعة من التطبيقات. سواء بالنسبة لإرسال الإشارة أو إمدادات الطاقة أو اتصال المكون ، تلعب الأسلاك الإلكترونية دورًا مهمًا. يعد اختيار السلك الإلكتروني المناسب ضروريًا لضمان العمل المناسب للأجهزة الإلكترونية.

الكابلات المعمول بها: أسلاك الطاقة وكابل الطاقة وكابل التحكم

البناء سلك BV
التعريف والتطبيقات
سلك BV هو نوع من الأسلاك النحاسية PVC. يستخدم في المقام الأول لإجراء الكهرباء ونقل الطاقة الكهربائية داخل المباني ، وإيجاد تطبيق واسع النطاق في أنظمة إمدادات الطاقة وأنظمة الإضاءة وأنظمة تكييف الهواء وأنظمة الاتصالات. براعة الأسلاك BV واضحة في المناطق التالية:
1. أنظمة إمدادات الطاقة:
يعد BV Wire أمرًا بالغ الأهمية لأنظمة إمدادات الطاقة الداخلية للمباني ، مما يسهل نقل الكهرباء من مصدر الطاقة إلى الأجهزة الكهربائية المختلفة. يربط مصادر الطاقة والمفاتيح والمآخذ والتركيبات الإضاءة لضمان إمدادات الطاقة الكهربائية والتحكم فيها.
2. أنظمة الإضاءة:
يلعب BV Wire دورًا محوريًا في أنظمة الإضاءة في المباني ، مما ينقل الطاقة الكهربائية إلى تركيبات الإضاءة من أجل عملها المناسب. كواحد من المستهلكين الرئيسيين للطاقة الكهربائية داخل المباني ، فإن دور سلك BV في أنظمة الإضاءة لا غنى عنه.
3. أنظمة تكييف الهواء:
سلك BV هو أيضا حيوي في أنظمة تكييف الهواء في المباني. تتكون هذه الأنظمة من مكونات مثل الضواغط ووحدات تكييف الهواء والقنوات وألواح التحكم في الطاقة والأجهزة الطرفية ، وكلها تعتمد على سلك BV لتلقي وتشغيل الطاقة الكهربائية.
4. أنظمة الاتصالات:
ما وراء نقل الطاقة ، يمكن أيضًا استخدام سلك BV لنقل إشارات الاتصال. على سبيل المثال ، يمكن توجيه خطوط الهاتف والكمبيوتر من خلال الأسلاك الكهربائية.

المواصفات والتطبيقات
يأتي BV Wire في مواصفات مختلفة ، كل منها مناسب لقطاعات مختلفة مثل الإعدادات السكنية والتجارية والصناعية. إن تحديد المواصفات المناسبة لأسلاك BV بناءً على الاحتياجات الفعلية يضمن التشغيل السليم للدوائر الكهربائية.
1. سلك BV السكني:
يستخدم سلك BV السكني عادة مواصفات مثل 1.5 مم² و 2.5 مم مربع و 4 مم مربع. يستخدم بشكل أساسي لأنظمة إمدادات الطاقة المنزلية والإضاءة ، بما في ذلك المقابس وتركيبات الإضاءة.
2. سلك BV التجاري:
عادةً ما يستخدم سلك BV التجاري مواصفات مثل 4 ملم² و 6 مم مربع و 10 مم مربع. نظرًا لارتفاع متطلبات الطاقة في المباني التجارية ، من الضروري أن تكون المناطق المستعرضة للأسلاك الأكبر ضرورية.
3. سلك BV الصناعي:
يستخدم سلك BV الصناعي بشكل عام مواصفات مثل 10 ملم² و 16 مم مربع و 25 ملم مربع. نظرًا للمتطلبات المرتفعة للطاقة في المناطق الصناعية ، فإن المناطق المستعرضة للأسلاك الأكبر ضرورية لتلبية متطلبات الأحمال الثقيلة.
4. سلك BV عالية الجهد:
يتم استخدام سلك BV عالي الجهد لنقل الطاقة الكهربائية عالية الجهد ويستخدم مواصفات مثل 35 مم مربع و 50 ملم مربع و 70 مم مربع. يتم استخدام هذه الأسلاك لتوصيل المحطات الفرعية وشبكات إمداد الطاقة الرئيسية.

اعتبارات لاختيار سلك BV
يجب أن يأخذ اختيار سلك BV في الاعتبار عدة عوامل ، بما في ذلك سعة إمدادات الطاقة ومتطلبات الحمل وطول الخط ومعايير السلامة. يعد اختيار المواصفات الصحيحة للأسلاك الكهربائية أمرًا ضروريًا لضمان سلامة وتشغيل الدوائر الكهربائية المستقرة.

النماذج الشائعة ومعايير سلك BV
هناك نماذج مختلفة من سلك BV ، كل مناسبة لسيناريوهات التطبيق المختلفة والالتزام بمعايير محددة. ومن الأمثلة على ذلك 60227 IEC 01 (BV) و 60227 IEC 02 (RV) و BVV. تضمن هذه النماذج والمعايير موثوقية وسلامة سلك BV في ظل ظروف بيئية مختلفة ومتطلبات الاستخدام.

خاتمة
سلك BV هو وسيلة أساسية لإجراء الطاقة الكهربائية ونقلها داخل المباني. يلعب دورًا مهمًا في أنظمة إمدادات الطاقة وأنظمة الإضاءة وأنظمة تكييف الهواء والاتصالات. تستخدم أحجام مختلفة من الأسلاك بشكل أساسي في مناطق مختلفة مثل المحلية والتجارية والصناعية ، إلخ

الكابلات المعمول بها: سلك الطاقة ، كابل التحكم

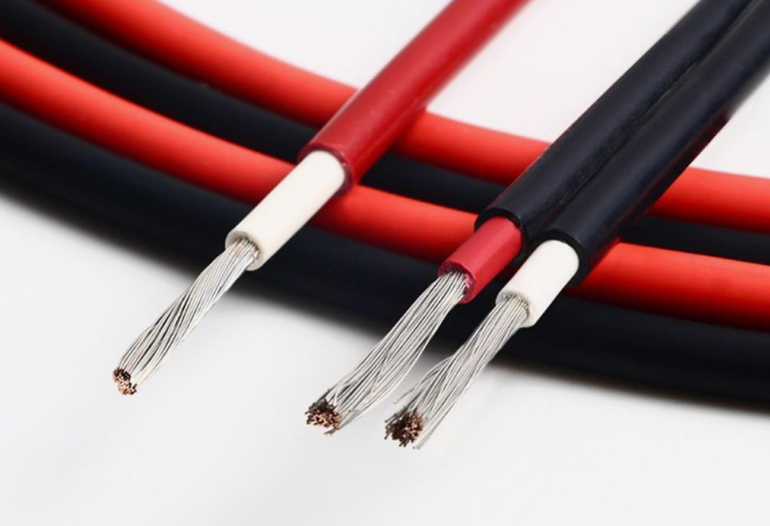

تعريف وخصائص الكابلات الكهروضوئية
الكابلات الكهروضوئية هي كابلات نقل كهربائية متخصصة مصممة لأنظمة توليد الطاقة الشمسية. تم تصميمها للعمل في ظل ظروف مناخية قاسية ، بما في ذلك درجات الحرارة المرتفعة والإشعاع فوق البنفسجي (UV). الميزات الرئيسية للكابلات الكهروضوئية هي كما يلي:
- مقاومة الطقس: فهي قادرة على العمل بشكل موثوق في الظروف الجوية السيئة.
-تحمل درجة حرارة عالية: مع درجة حرارة مصنفة تصل إلى 120 درجة مئوية ، يمكن أن تعمل هذه الكابلات بشكل مستمر في بيئات درجة الحرارة العالية.
- مقاومة الأشعة فوق البنفسجية والأوزون: فهي تحمي بفعالية من الأضرار التي تسببها الأشعة فوق البنفسجية والأوزون.
- حياة الخدمة الممتدة: في الإعدادات الخارجية ، يتجاوز عمرها بشكل كبير تلك التي تحتوي على كابلات المطاط و PVC.

هيكل كابلات الطاقة الشمسية الكهروضوئية
كمكون حاسم في أنظمة الطاقة الشمسية ، يؤثر هيكل كبلات الكهروضوئية بشكل مباشر على استقرار النظام وكفاءته. فيما يلي نظرة عامة على الهيكل الأساسي للكابلات الكهروضوئية ، إلى جانب وظائف وميزات كل جزء:
- الموصل: عادة ما يتم تصنيع الموصلات في كابلات PV من سبائك النحاس أو الألومنيوم عالية النقاء. يعد Copper خيارًا جيدًا لتوصيله الكهربائي الجيد ومقاومة التآكل ، بينما يتم استخدام سبائك الألومنيوم في بعض التطبيقات بسبب طبيعتها الخفيفة. يتم التعامل مع هذه الموصلات خصيصًا ، وقد عززت القدرة على الحمل الحالي ومقاومة للشيخوخة للتكيف مع احتياجات التشغيل الخارجي على المدى الطويل لأنظمة توليد الطاقة الشمسية.
- طبقة العزل: طبقة العزل تحيط بالموصل وتمنع التسرب الكهربائي والتلف من العوامل الخارجية. عادةً ما يكون للكابلات الكهروضوئية طبقة عزل مصنوعة من مواد polyolefin ، والمعروفة بخصائص العزل العالية ومقاومة الطقس ، والحفاظ على أداء مستقر في ظل الظروف البيئية الضارة. سمك طبقة العزل هو أيضًا عامل حاسم يؤثر على أداء الكابل. بالمقارنة مع الكابلات العادية ، فإن الكابلات الكهروضوئية لها طبقة عزل أكثر سمكًا ، مما يوفر مقاومة أكبر للجهد وتحمل درجة حرارة أعلى ، مما يضمن أن الكبل لا دائرة قصيرة أو ثقب أثناء التشغيل الممتد.
- غمد: الغمد هو الطبقة الخارجية للكابل. مصنوعة من أغماد الكابلات الكهروضوئية من مواد مقاومة للتآكل التي تحمي الكابلات من التحلل البيئي.
الاختلافات بين DC و AC Cables
كابلات DC: تستخدم في المقام الأول لتوصيل الألواح الشمسية بالمزولات.
كابلات التيار المتردد: تستخدم لربط المحولات بشبكة الطاقة أو الأجهزة الكهربائية المنزلية.

المعايير واللوائح للكابلات الكهروضوئية
لضمان جودة وسلامة الكابلات الكهروضوئية ، وضعت العديد من البلدان والمنظمات معايير ولوائح ذات صلة. تشمل هذه المعايير المتطلبات وطرق الاختبار لمواد العزل ، والمقاومة الحرارية ، ومثبط اللهب ، والأداء الكهربائي للكابلات الكهروضوئية.

المعايير الدولية والصينية الرئيسية
-IEC60227-1: الأسلاك والكابلات المعزولة كلوريد البولي فينيل متعددة الأغراض.
-IEC60245-2: الأسلاك والكابلات المعزولة المطاطية المقاومة للحرارة أو السيليكون.
- ISO21848: الكابلات الشمسية معزولة بالمطاط والبلاستيك.
- UL4703: الكابلات الشمسية والموصلات.

تطبيقات الكابلات الكهروضوئية
يتم استخدام الكابلات الكهروضوئية على نطاق واسع في التثبيت الكهربائي للأجهزة الشمسية الداخلية والخارجية ، وخاصة في تطبيق مكونات الطاقة الشمسية الكهروضوئية داخل الأنظمة. فهي مناسبة لمستويات السلامة من الفئة الثانية ، مع الحد الأقصى المسموح به من جهد التيار المستمر 1.8 كيلو فولت.

إرشادات لاختيار الكابلات الكهروضوئية
عند اختيار الكابلات الكهروضوئية ، فكر في العوامل التالية:
- اختيار منطقة مستعرضة الكابلات: لتلبية متطلبات الطاقة في النظام والحد الأقصى لسعة النقل الحالية.
- قدرات التحمل الكابل: بما في ذلك القوة الميكانيكية ، ومقاومة الطقس ، ومقاومة الشد.

النماذج الرئيسية للكابلات الكهروضوئية
- PV1-F: مصممة للتركيبات الكهربائية للجهاز الشمسي في الهواء الطلق ، مع مقاومة جيدة للبرد ، ومقاومة الأشعة فوق البنفسجية ، ومقاومة الأوزون ، ومقاومة الطقس.
-H1Z2Z2-K: كابل ذو عزل متشابك من شعاع الإلكترون مع درجة حرارة مصنفة تبلغ 120 درجة مئوية ، قادرة على العمل في ظروف مناخية قاسية.
من المعلومات أعلاه ، من الواضح أن الكابلات الكهروضوئية هي جزء لا غنى عنه من أنظمة الطاقة الشمسية ، ويجب أن يلتزم اختيارها وتطبيقها بالمعايير واللوائح الصارمة لضمان تشغيل مستقر طويل الأجل. لديها مقاومة للأشعة فوق البنفسجية ويمكن أن تقاوم بشكل فعال تآكل الرطوبة والمواد الكيميائية وأشعة الأشعة فوق البنفسجية.

تصميم مبتكر
من حيث اختيار المواد والتصميم الهيكلي ، تتطور الكابلات الكهروضوئية بشكل مستمر وتحسينها. على سبيل المثال ، تقوم بعض الشركات بتجربة مواد موصلة جديدة ، مثل سبائك الألومنيوم ، لتقليل التكاليف وتعزيز توصيل الكابل. بالإضافة إلى ذلك ، فإن بحث المواد العازلة والخارجية مستمرة لتحسين أداء الكابلات من حيث مقاومة الجهد ، ومقاومة درجات الحرارة العالية ، ومقاومة الطقس. في التصميم الهيكلي ، تتضمن الابتكارات في الكابلات الكهروضوئية اعتبارات لمتطلبات نصف قطر الانحناء ، مما يجعل الكابلات أكثر ملاءمة للتثبيت والاستخدام. يستخدم الغمد الخارجي للكابلات أيضًا مواد ذات مقاومة للأشعة فوق البنفسجية القوية ومقاومة الطقس للتكيف مع البيئة الخارجية المعقدة.
من خلال هذه التصميمات الهيكلية والابتكارات ، يتم تعزيز موثوقية ومتانة الكابلات الضوئية ، مما يوفر أساسًا متينًا للتشغيل على المدى الطويل لأنظمة الطاقة الشمسية.

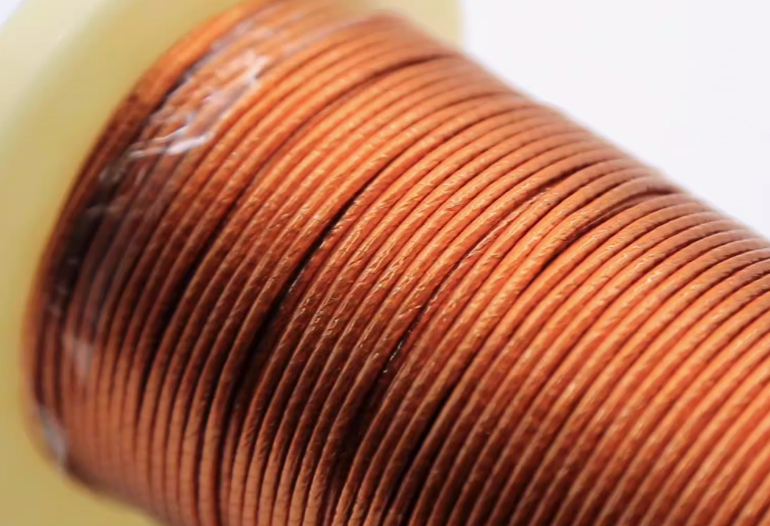

نظرة عامة على سلك Litz
يشير سلك Litz ، المستمد من المصطلح الألماني "Litzendraht" ، إلى نوع فريد من الموصلات المكون من أسلاك غرامة متعددة معزولة بشكل فردي ملتوية أو مضفر معًا. يمنح هذا الهيكل المميز سلك Litz مع أداء جيد في انتقال إشارة عالية التردد عن طريق تقليل تأثير الجلد بشكل كبير وفقدان الحث المتبادل. تشمل التطبيقات الشائعة لأسلاك Litz محادات التردد العالي ، والمحولات ، والمزولات ، وخلايا الوقود ، والمحركات ، ومعدات الاتصالات ومعدات تكنولوجيا المعلومات ، والأجهزة بالموجات فوق الصوتية ، ومعدات السونار.

الخلفية التاريخية لأسلاك Litz
يعود مفهوم سلك Litz إلى أوائل القرن العشرين ، مع تطبيقه الأولي في أنظمة البث الراديوية المتوسطة التردد مع تقنية الراديو المتقدمة. بمرور الوقت ، تم اعتماد سلك Litz على نطاق واسع في مختلف المجالات ، بما في ذلك أنظمة التشخيص بالموجات فوق الصوتية ، وأنظمة تحديد التردد الراديوي ، وإمدادات الطاقة عالية التردد.

تطور سلك Litz
كانت التطبيقات المبكرة لأسلاك Litz في النصف الأول من القرن العشرين تتماشى مع القدرات التكنولوجية في ذلك الوقت. على سبيل المثال ، أصبح أول بث إذاعي متوسطة التردد في عام 1923 ممكنًا باستخدام ملفات سلك Litz. في الأربعينيات من القرن الماضي ، تم استخدام سلك Litz في أول أنظمة تشخيص بالموجات فوق الصوتية وأنظمة تحديد التردد الراديوي. بحلول الخمسينيات من القرن الماضي ، تم استخدام سلك Litz في لفائف خنق الموجة المتأخرة.

هياكل التواء من سلك ليتز
تويست تويست ليتز سلك: هذا النوع من الأسلاك Litz ملتوية من خلال خطوة واحدة أو عدة خطوات.
سلك litz المركب المركب: يمكن أن يخضع لخطوات متعددة من التواء ، مع استمرار خيوط محفوظة مسبقًا عدة مرات كما هو مطلوب ، مثل سلك Litz المركب 3-strand أو سلك Litz المركب 5 حبلا.
سلك Litz Twist Twist: كل سلك واحد ملتوية حول الموصل المركزي لسلك Litz ، مرتبة في طبقة واحدة أو متعددة ، على سبيل المثال ، سلك Litz مركزي من 7 أسلاك أو سلك Litz المركز 7-wire.
تكمن الميزة الأساسية لأسلاك Litz في بنية التواء ، والتي تقلل بشكل فعال خسائر تيار الدوامة بشكل فعال في الترددات العالية ويعزز الأداء الكهربائي للسلك. يعد الملعب واتجاه الملتوية معلمات تصميم حاسمة لأسلاك Litz. يحدد طول الطول (Twist Pitch) المسافة المحورية المطلوبة لخطية لإكمال ثورة واحدة كاملة حول قلب سلك Litz ، في حين يمكن أن يكون اتجاه الملتوية إما عقارب الساعة (نوع z) أو عكس اتجاه عقارب الساعة (S-type).

أنواع أسلاك Litz
سلك Litz القياسي
يتم ملتوية أسلاك Litz القياسية من خلال عملية أو عدة عمليات. عند استخدامها كقاعدة للتغليف الأسلاك ، أو البثق ، أو غيرها من الطلاء الوظيفي ، يتم فرض متطلبات أكثر صرامة. يمكن تعزيز العزل عن طريق تطبيق فيلم عزل على سلك Litz القياسي. تشمل مواد التغطية الخارجية الشائعة الاستخدام الحرير ، وأفلام البوليميد ، والحيوانات الأليفة ، والتي تعمل على تحسين قوة عزل السلك ومقاومة الحرارة. من خلال اختيار المزيج المناسب من مواد الأفلام والطبقات والتداخل ، يمكن تعزيز القوة العازلة ، والجهد الانهيار ، ومقاومة الحرارة ، والمرونة. يوفر هذا المنتج تصنيفين لدرجة الحرارة ، F/155 درجة مئوية و H/180 درجة مئوية ، مع ذروة الجهد العاملة يصل إلى 1414 فولت. يضمن مراقبة عملية الإنتاج الصارمة المعتمدة بواسطة VDE مستوى عالي الأداء ثابت للمنتج.

الأسلاك Litz المعزولة
البثق بالحرارة: يتم توفير خيار عزل آخر لأسلاك LITZ عن طريق بثق مواد اللوح الحرارية على سطح أسلاك Litz القياسية. الطبقة المقدمة مرنة للغاية وتوفر حماية إضافية ضد الرطوبة والمواد الكيميائية. يضمن Etfe (إيثيلين تيتابلورو إيثيلين كوبوليمر) البثق على سلك Litz العزل في البيئات عالية الجهد. تتمتع أسلاك Litz المقذوف ثلاثية المعزولة بالمرونة الجيدة وتلبية متطلبات العزل المعززة لمعايير السلامة المختلفة ، مع شكل مضغوط يحسن عامل ملء الملف للأداء الكهربائي الأكثر كفاءة.
الأسلاك Litz عالية القوة: بالنسبة للأسلاك الليتز الدقيقة أو تلك التي لديها متطلبات عالية لقوة الشد أو الحياة المرنة ، يمكن استخدام أحادي الطراز عالي القوة أو خيوط متعددة الصيغة للتعزيز. لتحقيق أداء أفضل ، يتم وضع هذه الخيوط عالية القوة في وسط سلك Litz. يمكن أن تكون أسلاك Litz ملفوفة بشكل حلزوني بمواد خيوط مختلفة ، مثل النايلون الناعم جدًا أو الحرير الطبيعي ، والتي تغطي السلك مع طبقة أو متعددة من نسيج الغزل أثناء عملية التفاف.

آفاق السوق والتطبيق لأسلاك Litz
منذ عام 1951 ، بدأ Elektrisola توفير سلك Litz عالي التردد. لقد تم دمجها بسرعة في تصميمات جديدة ، مثل لفائف الاختناق الأساسية في الفريت في الصابور الكهرومغناطيسي في الستينيات ، وأنظمة التصوير بالرنين المغناطيسي في السبعينيات والثمانينيات ، وإمدادات الطاقة عالية التردد في التسعينيات. مع تطور المنتجات الإلكترونية نحو الترددات المرتفعة والتصغير ، يستمر الطلب في السوق على أسلاك Litz في النمو. يتم تطوير وتطبيق تطبيقات جديدة لأسلاك Litz وتطبيقها في الطاقة المتجددة ، والنقل الكهربائي ، والتكنولوجيا الطبية للمنتجات المستقبلية ، مثل إمدادات الطاقة عالية التردد ، والرباطات الكهرومغناطيسية ، والمعدات ذات التردد العالي ، والتحول ، والرجل ، وتسخينات ، وتسخينات ، وتسخينات ، وتسخينات ، وتسخينات ، وتسخينات ، والتصوير ، والتصوير ، والتصوير الإرشادي ، والتصوير ، والتصوير الإرشادي ، والتعليمات الإرشادية ، آفاق.

اختيار مواصفات المنتج
عند اختيار أسلاك Litz ، من المهم مراعاة مواصفات المنتج ، بما في ذلك مواد الموصل ، ومواد العزل ، والمنطقة المستعرضة الاسمية ، والتردد الموصى به. تؤثر هذه المعلمات بشكل مباشر على الأداء الكهربائي ونطاق التطبيق من أسلاك Litz.

خاتمة
كمكون إلكتروني حاسم ، تلعب أسلاك Litz دورًا حيويًا بشكل متزايد في الأجهزة الإلكترونية الحديثة. يساعد فهم المفاهيم الأساسية ، والأنواع ، وطرق التصنيع ، وآفاق تطبيق السوق لأسلاك LITZ في اختيار واستخدام هذا الموصل العالي الأداء.
